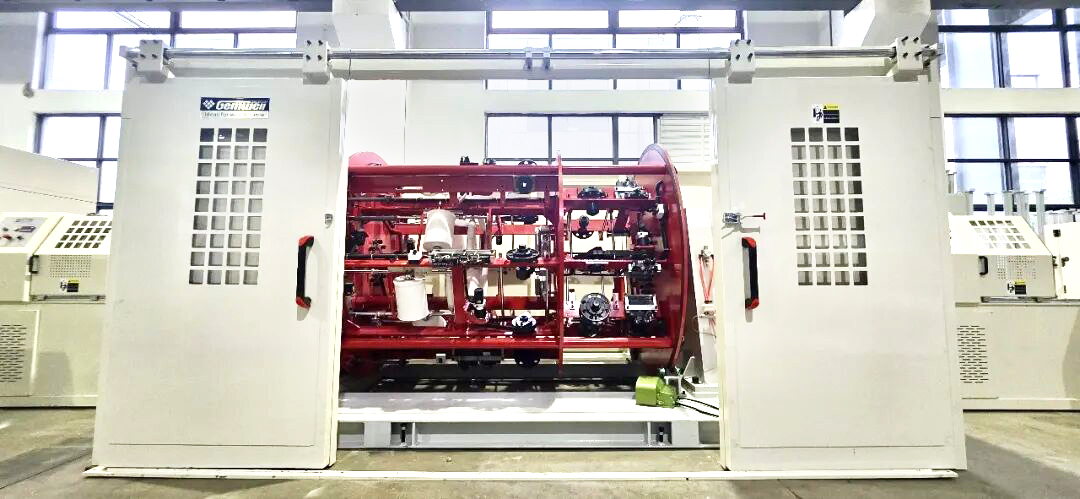

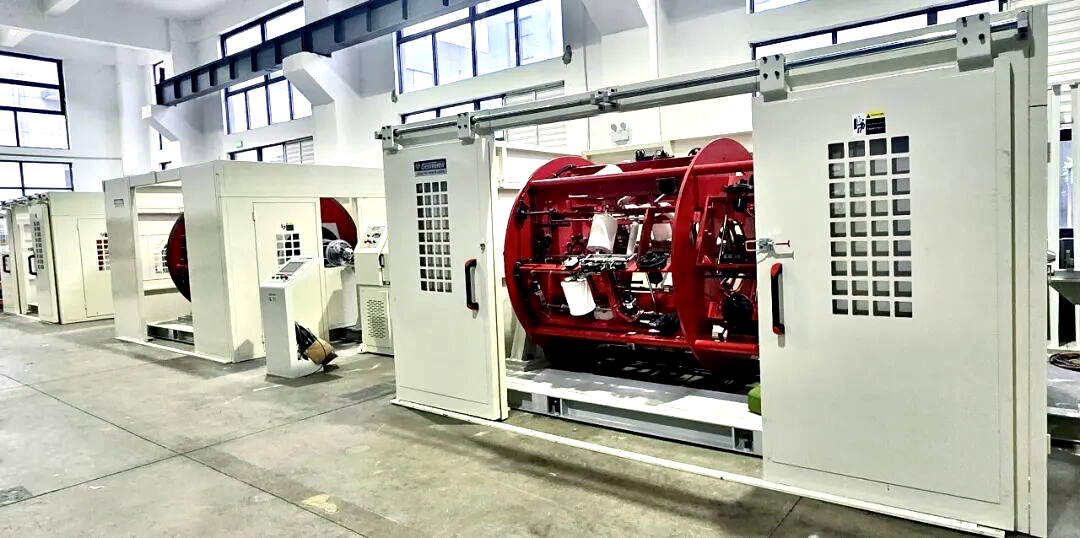

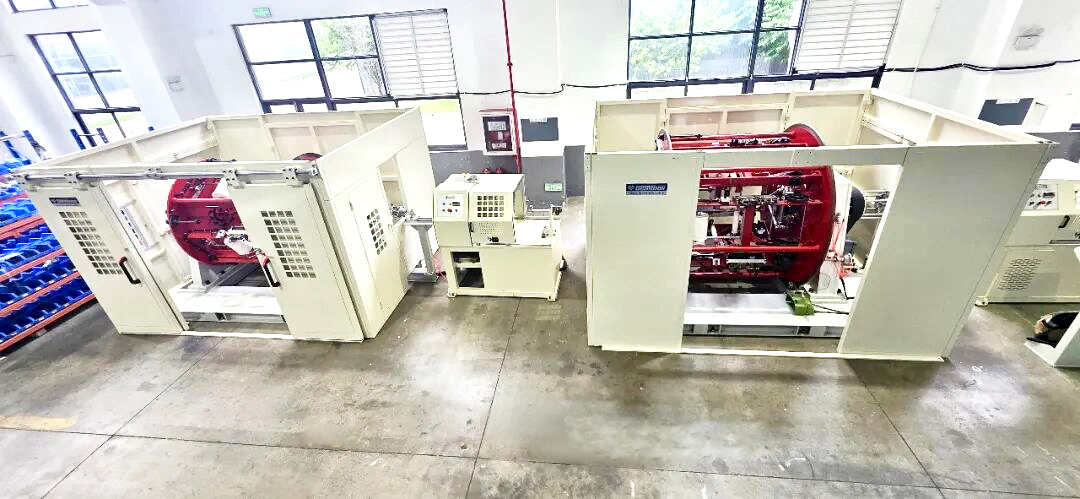

Máquina cableadora y cableado planetaria de alimentación paralela de alta velocidad

Para cumplir con los requisitos de transmisión de datos de alta velocidad de los centros de datos, interconexiones de servidores de alta velocidad con IA, 5G y aplicaciones de big data, hemos desarrollado una máquina de trenzado planetario de pares paralelos de alta velocidad con IA especializada. Esta máquina está diseñada para trenzar múltiples pares de cables de señal planos (como los tipos QSFP y SFP). Cuenta con un mecanismo de cono/lanzadera de trenzado especialmente diseñado que evita que los cables planos se tuerzan o vuelquen durante el proceso de trenzado, garantizando así durabilidad y evitando fallos por fatiga en entornos de cableado de centros de datos de alta densidad. Ofrecemos personalización personalizada para satisfacer los diversos requisitos de los clientes; En cuanto al hardware, los clientes pueden elegir entre varios modelos de máquinas y marcas de componentes principales, mientras que los sistemas de control eléctrico están disponibles en opciones que van desde configuraciones económicas hasta configuraciones avanzadas. Como el precio de la máquina varía significativamente según la configuración general, el costo final está determinado principalmente por el nivel de especificación del producto elegido por el cliente. Además, dado que se trata de un producto no estándar, hecho a medida y fabricado en pequeños lotes, el ciclo de diseño, fabricación, instalación y puesta en servicio es relativamente largo; Los clientes deben permitir suficiente tiempo de entrega para garantizar la entrega oportuna.

CABLE DE ALTA VELOCIDAD AI CABLE DE PAR PARALELO LÍNEA DE TENDIDO PLANETARIO TIPO DE PAGO ACTIVO

Características del producto

Para cumplir con los rigurosos requisitos de integridad de la señal de las interconexiones de alta velocidad 112G/224G PAM4 dentro de los centros de datos y clústeres de computación de IA, los fabricantes de cables DAC de alta velocidad (como QSFP-DD y OSFP) enfrentan importantes desafíos técnicos, incluidas fluctuaciones de impedancia, pérdida de retorno y fatiga mecánica causada por diseños de cableado densos. Esta máquina especializada de producción en masa, diseñada para cableado de alta velocidad de cables de pares paralelos, aborda estos puntos débiles de la transmisión de alta frecuencia. Sus principales ventajas residen en tres áreas clave:

1. Control de tensión dinámico que garantiza un rendimiento eléctrico constante: el sistema utiliza unidades de compensación servoaccionadas de precisión para mantener una tensión dinámica constante a través de múltiples pares de cables paralelos durante el cableado de alta velocidad. Al minimizar las fluctuaciones de tensión, el sistema previene eficazmente la deformación microscópica por tracción de la capa de aislamiento, asegurando que la impedancia y la inclinación características del cable terminado cumplan estrictamente con los estándares de transmisión de alta frecuencia.

2. Lanzadera de trenzado cónico especializada que elimina el "volteo de bordes" en pares planos: para abordar la tendencia de los pares de cables planos (Twinax) a torcerse o desalinearse (voltear) durante el trenzado, la máquina está equipada con una lanzadera de trenzado cónico especialmente diseñada. Este componente proporciona una guía progresiva a los pares de hilos antes del punto de cableado, bloqueando su posición para evitar que se vuelquen; esto asegura una distribución uniforme de la tensión a lo largo del perfil del cable y elimina las concentraciones de tensión física causadas por la deformación del borde.

3. Eliminación de la tensión estructural interna durante el cableado: este proceso mejora la resistencia del cable terminado a la flexión y a la falla por fatiga (crítico para los entornos de enrutamiento confinados y de alta densidad que se encuentran en los centros de datos), extendiendo así significativamente la vida útil estructural física durante la operación a largo plazo.
