Histeresis Tipo de tensión Máquina de cinta de alambre

Histeresis Tipo de tensión Máquina de grabación para alambre de mica

La mica tiene las propiedades de la resistencia ácida y alcalina, la resistencia a la corona y la resistencia a la radiación, con buena suavidad en condiciones normales. Los cables resistentes al fuego de Mica usan mica como capa aislante y tienen resistencia a alta temperatura deseable y resistencia a la combustión. La temperatura de resistencia a la llama es tan alta como 850-1000 ° C, lo que puede garantizar el funcionamiento normal del circuito en 2-3 horas. Los cables de mica se usan ampliamente en plataformas de petróleo en alta mar, aviación, aeroespacial, barcos, metros, túneles, edificios comerciales, hospitales, salas de baile, metalurgia, industria química, centrales eléctricas y otras ocasiones que requieren altos niveles de resistencia al fuego. Los cables de mica generalmente se usan en forma de envoltura de rotación central. Debido a que la cinta de mica en el carrete tiene una gran capacidad de carga y pocas juntas, puede lograr una producción continua de envoltura. Por lo tanto, la cinta de mica en el carrete generalmente se selecciona en lugar del tipo de almohadilla. Dominar la tensión de envoltura y el ángulo de envoltura para evitar la rotura o la fuga. Mantener la superficie del núcleo de alambre aislado envuelto liso y plano sin que se caiga mica es un objetivo de control importante. Desde su establecimiento de hace 20 años, Gemwell se ha centrado en la investigación, el desarrollo y la innovación de las máquinas de envoltura, lo que tiene la experiencia única en la tecnología de envoltura de cintas de mica. La máquina de grabación de tensión de la histéresis Gemwell para alambre de mica se ha convertido en la forma positiva de reemplazar los modelos y procesos de máquina de envoltura tradicionales. La siguiente configuración es una configuración convencional de dos cabezas de envoltura. Los usuarios pueden agregar más cabezas de envoltura de acuerdo con diferentes procesos de fabricación de cables. Dependiendo de las especificaciones del diámetro del cable, las especificaciones y los tipos de máquinas de recogida, recompensa y captan también se pueden personalizar y cambiar.

Consulta +
PREV：Histeresis Tipo de tensión Máquina de grabación para alambre litz
NEXT：No next article
Product Detalles

Componentes

500-800 soporte de pago de energía 1
Soporte de tensión 1

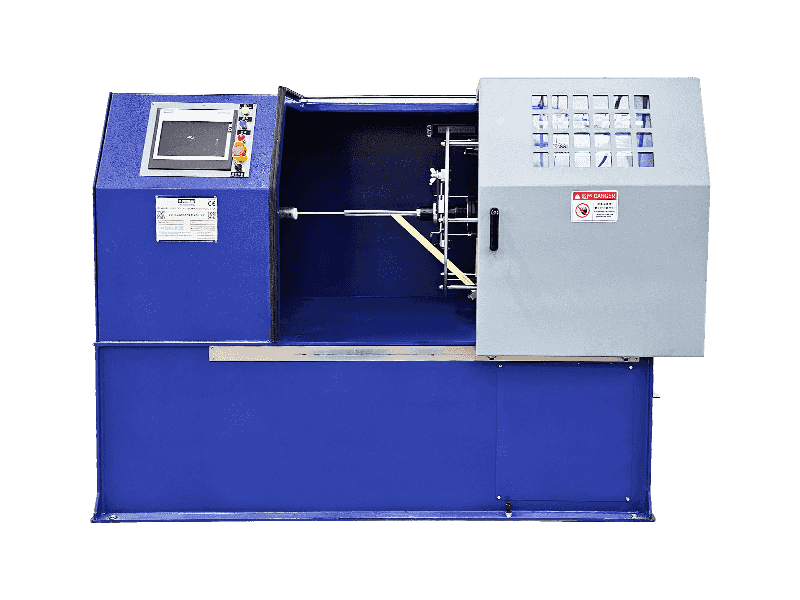

Hysteresis Tipo de tensión Mica Máquina Cabezal de cinta adhesiva 1 1
Histeresis Tipo de tensión Cadena de cinta de mica cabezal de cinta adhesiva 2 1

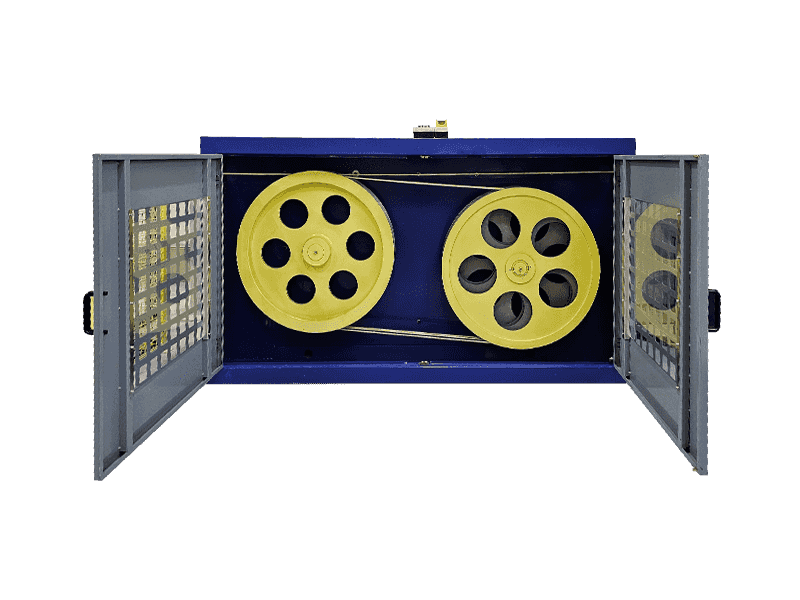

600 Capstan de doble rueda 1
Soporte de tensión 1
500-800 máquina de recogida 1
Sistema de control 1


Especificaciones técnicas

Tipo de estructura Histéresis vertical u horizontal Máquina de envoltura de mica de tipo tensión
Tipo de alambre adecuado Se utiliza principalmente en alambre y cable resistentes al fuego, pero también para alambre de alta temperatura, cable de control, alambre blindado, cable especial y otros envoltores de alambre
Materiales aplicables Mica, pi, ptfe, mylar, al, etc.
Diámetro del cable aplicable 0.8-5.0 mm
Especificación de producto Ø1.5-6 mm
Velocidad máxima MAX2200RPM (sin carga), la velocidad de arranque real se establece de acuerdo con los requisitos del cable
Rango de velocidad de alambre 5-40m/min, el rango de velocidad es diferente según diferentes tipos de cables.
Diámetro exterior del carrete de cinta Rango óptimo: Ø260*200
Ancho de cinta 3-20 mm
Diámetro interno del carrete de cinta 50.8/76 Universal
Tono de envoltura 3-20 mm, configuración de programa
Rango de tensión 5N-50N/500G-5000G
Potencia del motor principal Controlador de 3kw Servo Motion
Potencia de grabación Recompensa de cinta pasiva, sin energía
Tensión de cinta de envoltura Embrague de histéresis de 3 nm
Poder de recogida Servo Motor de 1.3kW, cuando aumenta la especificación del diámetro del cable, la rueda de absorción se incrementará o cambiará a la recaudación de orugas, y la potencia también aumenta.
Poder de pago 0,75 kW Motor de engranaje
Poder de recogida 0,75 kW Motor de engranaje
Potencia de desplazamiento de devanado Controlador Servo Motion de 0.4kW
Longitud de la cinta 1 carretes de carrete 3, sin cortar el cable al cambiar de carrete
Inspección de cinta Apagado automático Cuando la cinta está a punto de agotarse y romperse.
Molde de envoltura de cinta El molde interno de la cinta se fija en el conducto central, el molde exterior de la rueda de guía del cable se fija en el tubo de almacenamiento de cinta. Ambos moldes son extensibles y móviles.
Precisión de envoltura de cinta Tolerancia al tono: ± 2%, tolerancia de tensión: ± 5%.
Tasa de superposición 0-80%, configuración del programa
Gestión de fórmulas La producción digital, la tensión, el diámetro exterior, el tono, S/Z, la distancia de fila, la presión del aire y otros datos se pueden almacenar en el PLC.
Ajuste de tensión Los elementos de tensión de envoltura/recompensa/abastecimiento/envoltura son servomotores, el proceso SOP se almacena en PLC.
Protección contra la seguridad Cumplir con los estándares de CE, con la detección automática y la predicción automática de temperatura/vibración/ruido/presión.




Características del producto

● Alta productividad: El cuerpo giratorio está estáticamente equilibrado y equilibrado dinámicamente para las pruebas y la corrección. Cuando se ejecuta, la máquina tiene una pequeña vibración y una voz baja. El huso no genera calor durante la operación continua de alta velocidad a largo plazo. Tiene alta eficiencia de producción y rentabilidad.

● Tensión estable: El rotor de histéresis corta el campo magnético para formar tensión sin fricción mecánica. Está equipado con una función automática de desata y un ventilador de enfriamiento para garantizar una tensión estable.

● Tono preciso: Tomando el Capstan principal como punto de referencia de movimiento, el Capstan principal y cada cuadro giratorio adoptan un controlador de Servo Motion para un control de movimiento de enclavamiento preciso para que se pueda obtener un tono de envoltura preciso a cualquier velocidad.

● Salvando a mano de obra: Se instala un dispositivo de sujeción en el extremo de entrada de alambre de cada cabezal de envoltura. La fuerza de sujeción se puede ajustar sin dañar el cable; El cable se puede retirar en la dirección inversa; Gestión del modo de configuración, recuperación de un solo clic de fórmula SOP, preparación de inicio de un solo clic y inicio de un solo clic; Deténgase y apague cuando la cinta esté rota/terminada/medida, control inteligente, ahorrando mano de obra.

● Baja tasa de falla: Sin anillo de colección, sin cepillo de carbono, excepto el reemplazo regular de las piezas de uso: el rodillo guía de cinta, baja tasa de falla.

● Mantenimiento fácil: Uso de control de bus Profinet, transmisión de señal rápida, baja interferencia, cabilentación de detección de fallas remotas. La resolución de problemas y el mantenimiento están disponibles sin importar la máquina en cualquier país del mundo, siempre que haya una red de comunicación, luego se pueden proporcionar servicios de mantenimiento remoto rápidos.

Relacionado Productos
  • 0

    Tiempo de establecimiento

  • 0

    Área de construcción (m²)

  • 0

    Número de empleados

  • 0+

    Propiedad intelectual

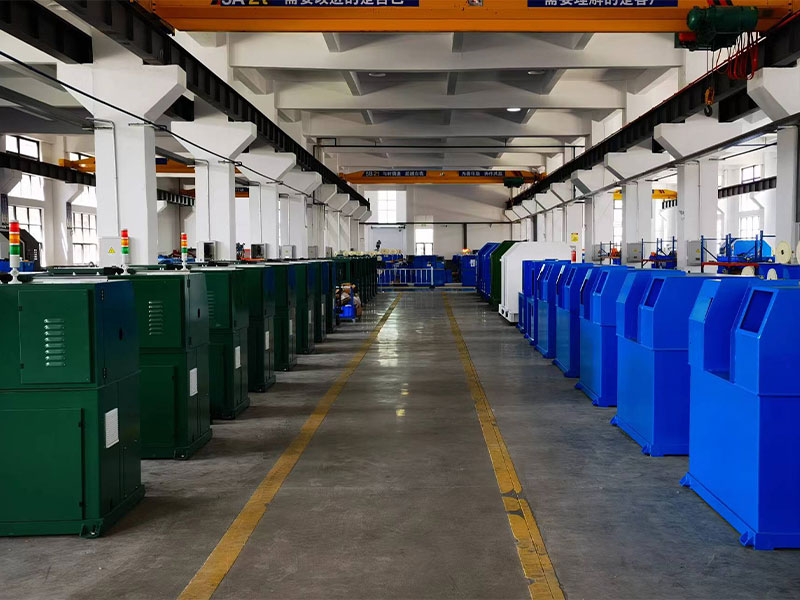

Una fábrica madura con la que puedes contar
