Servo Spit Active Type Machine de cinta de alambre

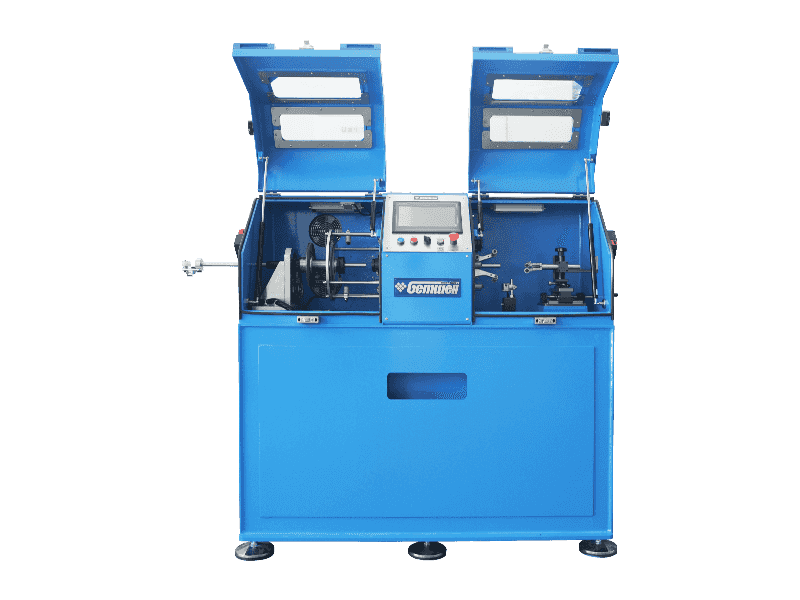

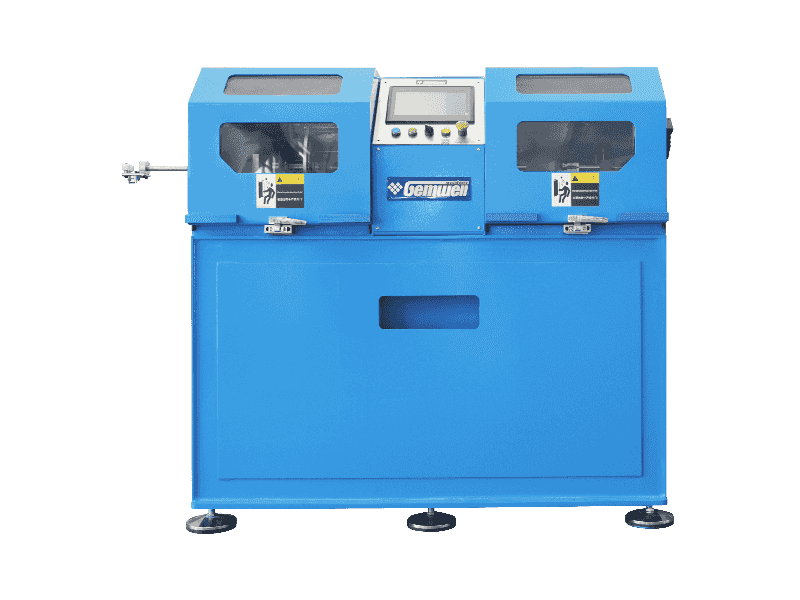

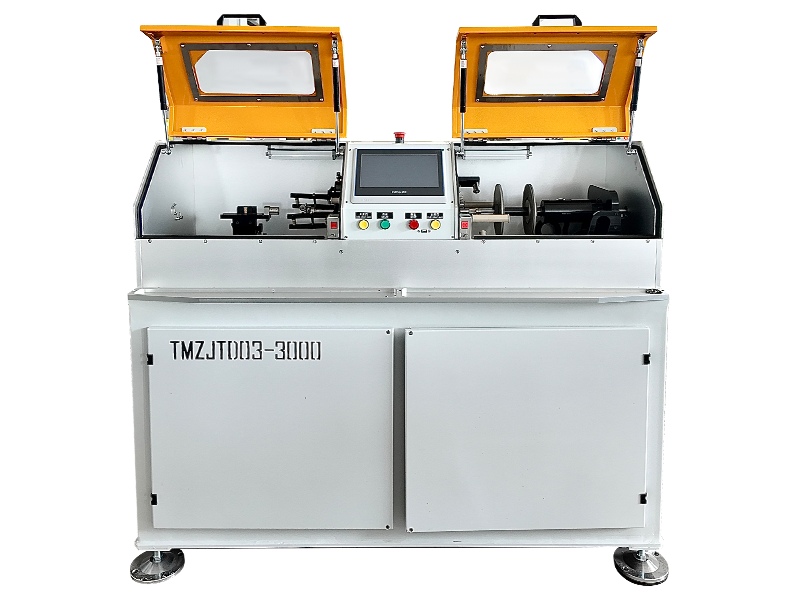

Máquina encintadora de tipo activo Servo Spit para cable de señal de par paralelo

Con la popularización de 5G, Internet de las cosas, IA, dispositivos móviles de nueva energía, VR/AR, centros de datos, etc., la demanda de cables de transmisión de alta velocidad ha crecido rápidamente, presagiando la llegada de una nueva era de economía digital. En consecuencia, hay un aumento significativo en la construcción de centros de datos a gran escala y la demanda de puertos Ethernet de alto ancho de banda por parte de proveedores de nube, como 100GbE, 200GbE, 400GbE e incluso 800GbE en el futuro. Para facilitar la transmisión de datos entre conmutadores de red y otros dispositivos de red (como servidores o convertidores de medios) con estos puertos Ethernet de alto ancho de banda, han surgido conectores de cable como SAS, Mini-SAS, SFP, SFP, SFP28 y QSFP. El envoltorio giratorio central es un procedimiento clave en el proceso de producción de cables para cables de transmisión de datos de conectores de puertos Ethernet. El material de envoltura se enrolla alrededor de dos alambres centrales aislados y un alambre de tierra en una estructura paralela a alta velocidad de la máquina encintadora. La estabilidad del proceso de envoltura afecta directamente la impedancia, atenuación, pérdida de retorno, diafonía y otros indicadores del producto de cable final. Una máquina envolvedora de alto rendimiento no sólo permite la producción de cables de transmisión de alta velocidad y calidad de frecuencia más alta, sino que también mejora el rendimiento de la producción, determinando así el posicionamiento en el mercado y la competitividad de los fabricantes de cables. Durante los últimos 20 años, GEMWELL se ha dedicado a la investigación e innovación de máquinas envolvedoras. A través de mejoras y actualizaciones continuas, la máquina encintadora de tipo activo Servo Spit GEMWELL para cables de señal de pares paralelos se ha convertido en una mejor opción para el proceso de encintado de muchas empresas líderes en el campo del cable de transmisión de señales de alta velocidad. La siguiente configuración es para una configuración estándar con tres cabezales de encintado, los usuarios pueden aumentar o disminuir la cantidad de cabezales de encintado según los diferentes procesos. Las especificaciones y los tipos de recogida, compensación y cabrestante también se pueden personalizar según las especificaciones del diámetro.

Consulta +
ANTERIOR：Máquina de enrollado activa tipo servomotor para cables ultrafinos
SIGUIENTE：No hay artículo siguiente
Detalles de Producto

COMPONENTES

● Soporte de devanado de alambre con núcleo de potencia Ø500 2 unidades
● Soporte arrollador hilo cobre potencia Ø300 2ud
● Cabezal de encintado para máquina envolvedora activa tipo escupitajo 1 1 unidad
● Envolvedora longitudinal 1 unidad
● Cabezal de encintado para máquina envolvedora activa tipo escupitajo 2 1 unidad
● Encintadora activa tipo escupitajo cabezal 3 1 unidad
● Horno telescópico 1 unidad
● Tubo de enfriamiento forzado neumático 1 unidad
● Cabrestante de correa tipo rueda motriz Ø400 1 unidad
● Recogida tipo eje motorizado Ø500 1 unidad
● Calibre de diámetro 1 unidad
● Impresora de inyección de tinta 1 unidad.
● Sistema de control 1 unidad


ESPECIFICACIONES TÉCNICAS

Tipo de estructura Máquina envolvedora de tensión constante tipo cabrestante con rodillo de presión de doble rueda/máquina envolvedora activa (Patente No. CN114649118A)
Tipo de cable adecuado Se utiliza principalmente para pares paralelos de líneas de transmisión de señal de alta velocidad MINI-SAS, QSFP, también para líneas de datos, líneas de control, cables especiales y otros envoltorios de cables.
Materiales aplicables AL, MYLAR, LÁMINA DE COBRE, PTFE, etc.
Diámetro de alambre aplicable Rango óptimo: Ø0,2-1,5 mm
Especificación de producto Rango óptimo: Ø0,25*0,50-1,6*3,0 mm
Velocidad máxima MAX3500RPM (sin carga), la velocidad de arranque real se establece de acuerdo con los requisitos del cable
Rango de velocidad del cable 1-25 m/min, el rango de velocidad es diferente según el tipo de cable.
Diámetro exterior del carrete de cinta Rango óptimo: Ø180*100
Ancho de la cinta 1,5-15 mm
Diámetro interior del carrete de cinta 30/50.8/76 universales
tono envolvente 2-30 mm, configuración de programa
Rango de tensión 1N-30N/100g-3000g
Potencia del motor principal Servomotor de movimiento de 4,4 KW
poder de grabación servomotor de 0,2 KW
Tensión de la cinta de embalaje Servomotor de 1,8 KW
poder de toma motor servoreductor de 0,4 KW
poder de pago motorreductor de 0,4 KW
poder de toma servomotor de 0,4 KW
Potencia de desplazamiento del devanado Controlador de movimiento servo de 0,4 KW
Longitud de la cinta 1 carrete 3 carretes, sin cortar el hilo al cambiar de carrete
Inspección de cinta Apagado automático cuando la cinta está a punto de agotarse y romperse.

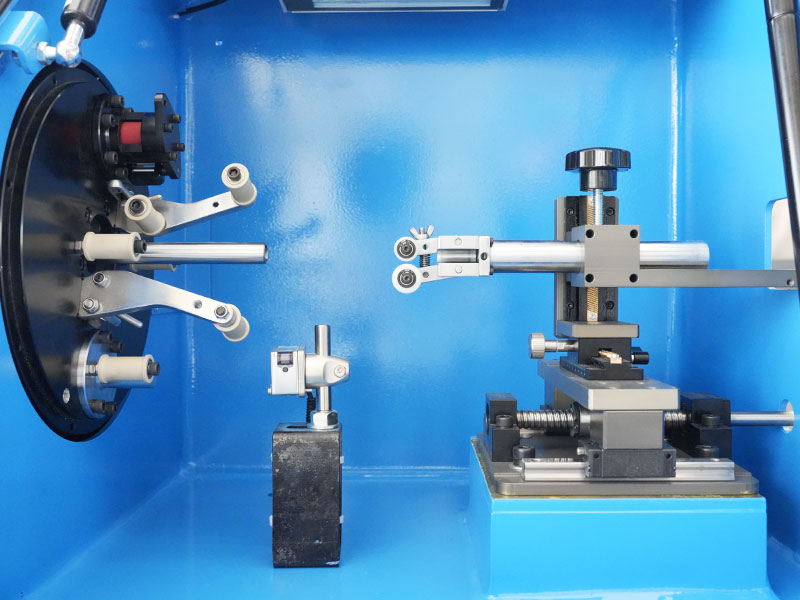

Molde para envolver cinta El molde interior de cinta se fija sobre el conducto central, el molde exterior de la rueda guía de alambre se fija sobre el tubo de almacenamiento de cinta. Ambos moldes son extensibles y móviles.
Precisión de envoltura de cinta Tolerancia de paso: ± 1%, tolerancia de tensión: ± 1%.
Tasa de superposición 0-80%, configuración del programa
Gestión de fórmulas La producción digital, la tensión, el diámetro exterior, el paso, el S/Z, la distancia entre hileras, la presión del aire y otros datos se pueden almacenar en el PLC.
Ajuste de tensión Los elementos de tensión de la cinta de embalaje/desenrollado/recogida/envoltura son servomotores, el proceso SOP se almacena en el PLC.

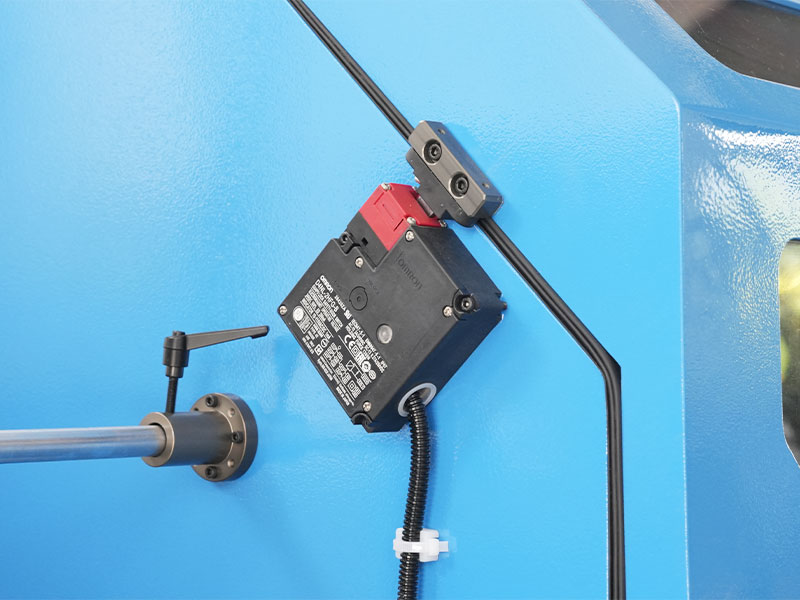

Protección de seguridad Cumple con los estándares CE, con detección y predicción automática de temperatura/vibración/ruido/presión.




CARACTERÍSTICAS DEL PRODUCTO

● Alta productividad: El cuerpo giratorio está equilibrado estáticamente y equilibrado dinámicamente para pruebas y correcciones. Cuando está en funcionamiento, la máquina tiene una pequeña vibración y una voz baja. El husillo no genera calor durante el funcionamiento continuo a alta velocidad a largo plazo. Tiene una alta eficiencia de producción y rentabilidad.

● Tensión estable: Se utiliza un rodillo de cabrestante de doble rueda para sacar la tira del carrete a una velocidad uniforme para eliminar los cambios de tensión causados por los cambios en el diámetro exterior de la bandeja de la cinta. La tensión de envoltura se logra controlando el diámetro exterior del cable terminado, es decir, cuanto mayor es la tensión, menor es el diámetro exterior; cuanto menor es la tensión, mayor es el diámetro exterior. Después del rodillo de cabrestante de doble rueda, la cinta solo pasa a través de dos rodillos guía que están muy cerca del eje central de rotación para envolverse directamente sobre el alambre. Por lo tanto, se pueden eliminar diversos factores que influyen, como la fuerza centrífuga y la resistencia del viento, lo que da como resultado una tensión estable.

● Tono preciso: Tomando el cabrestante principal como referencia de movimiento, el cabrestante principal y cada marco giratorio adoptan un controlador de movimiento servo para un control de movimiento entrelazado preciso, de modo que se pueda obtener un paso de envoltura preciso a cualquier velocidad.

● Ahorro de mano de obra: Se instala un dispositivo de sujeción en el extremo de entrada del alambre de cada cabezal de envoltura. La fuerza de sujeción se puede ajustar sin dañar el cable; el cable se puede retirar en sentido inverso; Gestión del modo de configuración, recuperación con un clic de la fórmula SOP, preparación de inicio con un clic e inicio con un clic; Deténgase y apague cuando la cinta esté rota/terminada/medida, control inteligente, ahorrando mano de obra.

● Baja tasa de fracaso: sin anillo colector ni escobillas de carbón, excepto el reemplazo regular de las piezas de desgaste: el rodillo guía de la cinta, baja tasa de fallas.

● Fácil mantenimiento: Utilizando control de bus Profinet, transmisión de señal rápida, baja interferencia, cable de detección remota de fallas. La solución de problemas y el mantenimiento están disponibles sin importar que la máquina se encuentre en cualquier país del mundo, siempre que haya una red de comunicación, entonces se pueden proporcionar servicios rápidos de mantenimiento remoto.

Relacionado Productos
  • 0

    Tiempo de establecimiento

  • 0

    Área de construcción (m²)

  • 0

    Número de empleados

  • 0+

    Propiedad intelectual

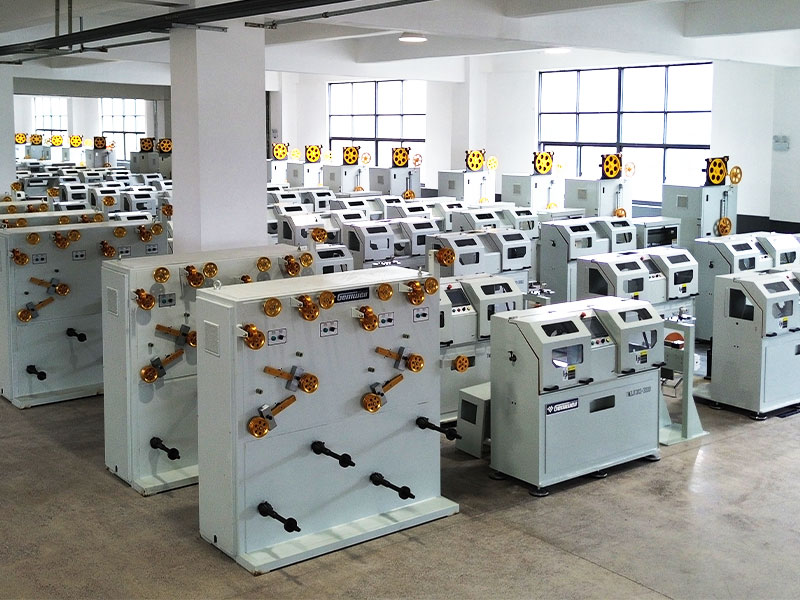

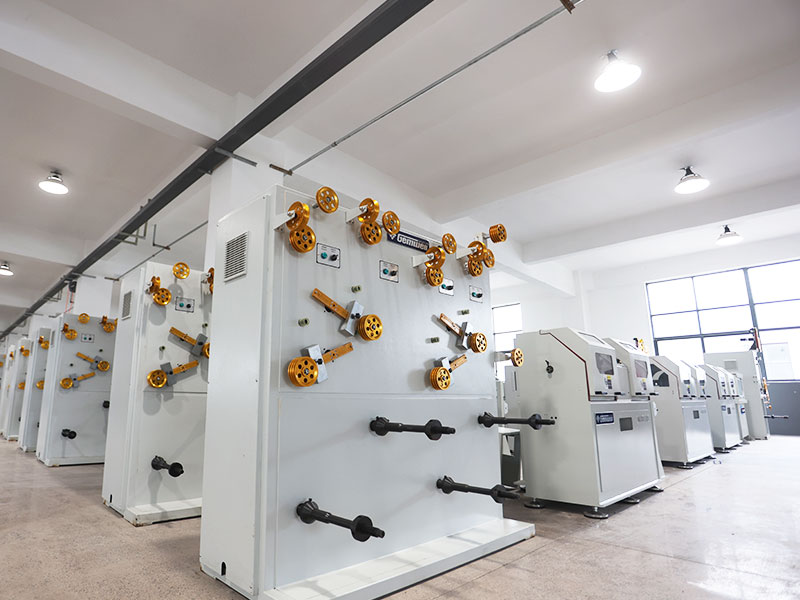

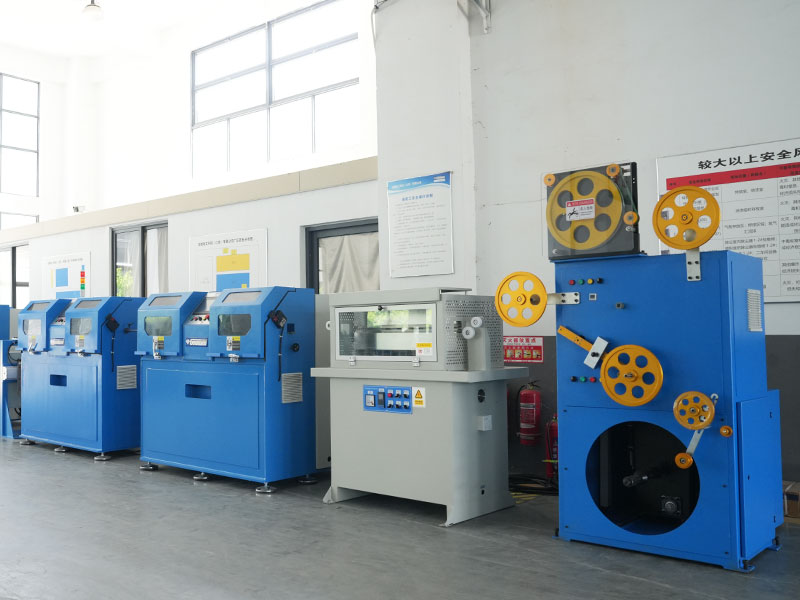

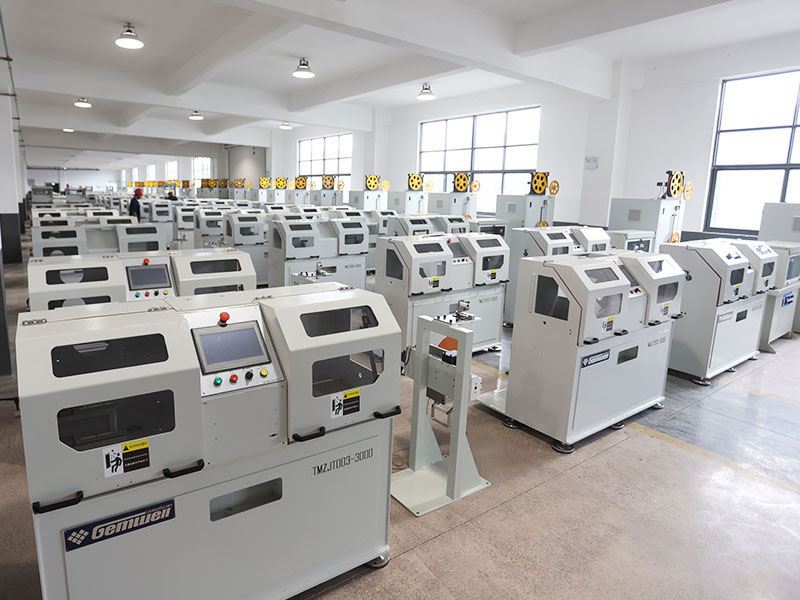

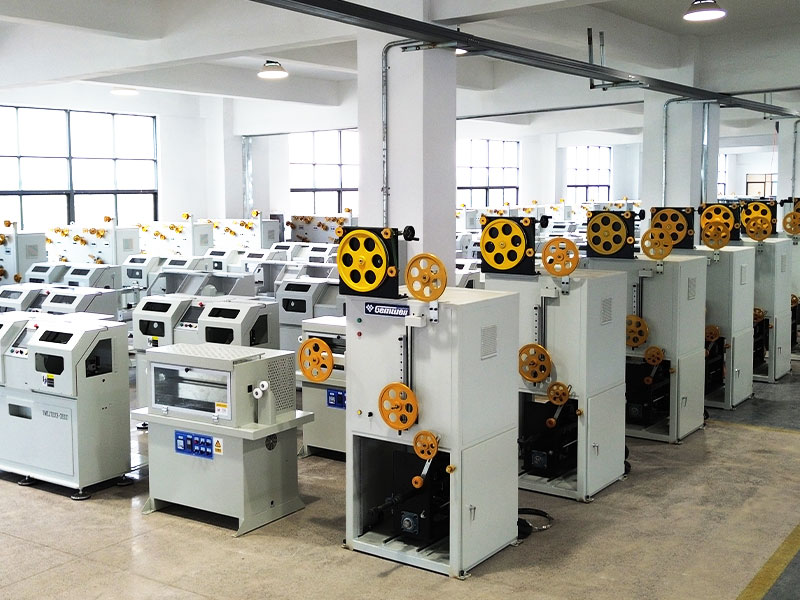

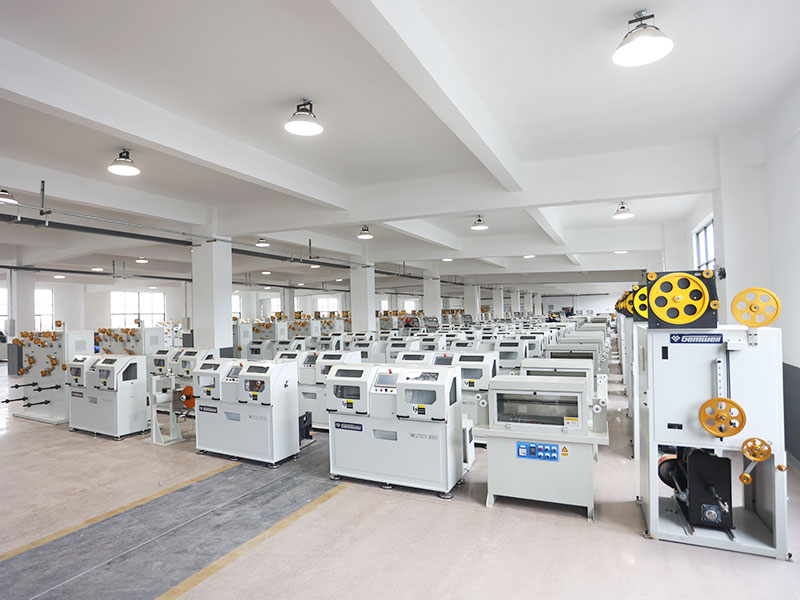

Una fábrica madura con la que puedes contar
