Máquina de torsión de par de triples para cable de red

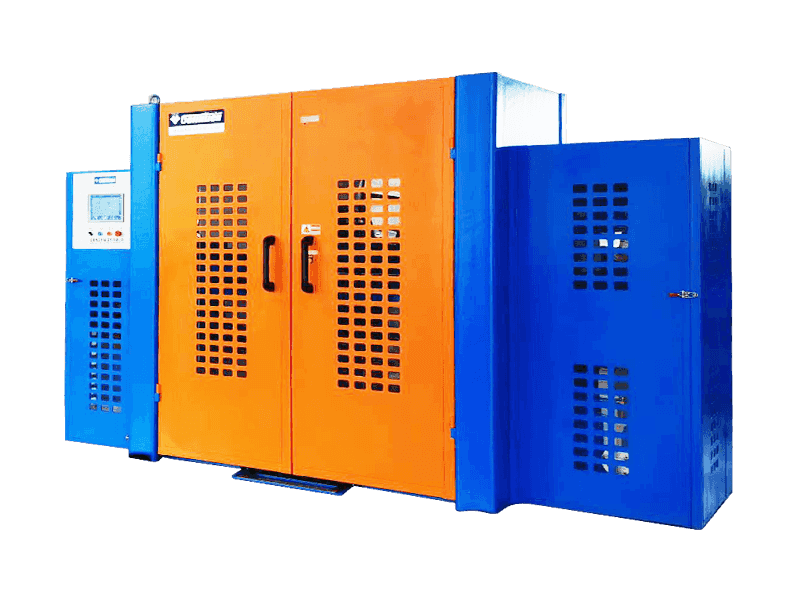

Máquina de torsión de par triple de tipo integrado para cable de red

Triple Twisting Machine puede realizar tres funciones: Twisting único, Twisting Back y Twisting de pares. Toda la máquina incluye una sola parte de torcedura para el giro posterior de pago y el par de torcer la parte. La parte de pago y la parte de recogida adoptan un diseño integrado con capas superiores e inferiores apiladas para ahorrar espacio. Hay partes de pago externas e internas del giro posterior. La recompensa externa se conduce a través del arco del ángulo giratorio al orificio del troquel-cadena de alambre desviado del centro de rotación, y la recompensa interna se conduce directamente a otro orificio en el lado simétrico del troquel de alambre desviado del centro de rotación sin pasar a través del arco de ángulo. El arco del ángulo giratorio impulsa el troquel de alambre para que gire para que los dos cables del núcleo se torcieran en un solo tono con una recompensa del 100 % de retroceso para formar el primer lanzamiento. Los cables retorcidos luego ingresan al arco de giro durante el segundo y tercer veces de giro para lograr la función de torcer triple. La máquina de giro triple tiene alta eficiencia y tono preciso y es muy adecuado para el proceso de torsión de cable de núcleo de red Cat5/Cat5e/Cat6.

Consulta +
PREV：No previous article
NEXT：No next article
Product Detalles

Componentes

Ø500 Portal Cradle sin eje recaudación activa dentro del arco de varillas 1
Ø500 recompensa activa sin eje fuera del arco de varillas 1
Ø500 par de tensión constante de doble tono 1
Sistema de control 1
El equipo auxiliar periférico se puede personalizar. Personalización


Especificaciones técnicas

Estructura de pago Una cabeza del portal de recompensa activa sin eje de la cuna dentro del arco que se extiende una cabeza de recaudación activa sin eje fuera del arco variable
Estructura de recogida Tomado sin eje sin cuna del portal horizontal, par de doble tono de arco que se extiende girando.

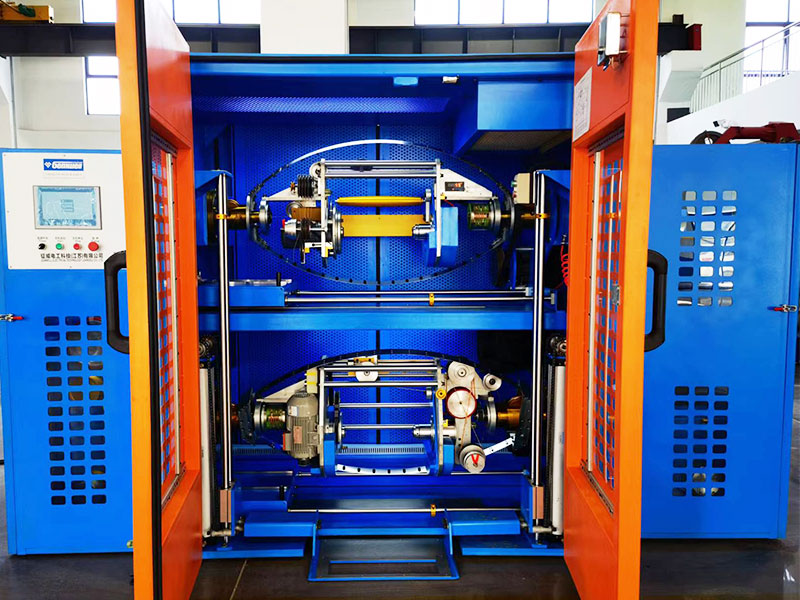

Estructura general de la máquina Estructura superior e inferior integrada. El pago activo sin eje de taller de pórtico se coloca en la parte superior de la máquina Inteaged. La recompensa activa sin Shafless se coloca en la parte correcta. La recogida de combate se coloca en la parte inferior de la máquina integrada.
Tipo de alambre adecuado Utilizado principalmente para el cable LAN Cat5, Cat5e, Cat6a, etc.
Especificación de cable de núcleo Rango: Ø0.6-1.2 mm, más allá de este rango, se puede personalizar
Diámetro exterior del alambre randado Rango: Ø1.2-2.5 mm, más allá de este rango se puede personalizar.
Morir El tamaño estándar de molde de molde es 25
Método Back Twist Lograr la torsión o la torcedura previa y la torcedura significa que los arcos de la máquina de pago y el par de torsión giran en direcciones opuestas; La pre-tisting se refiere a la misma dirección giratoria de la máquina de pago y el torcido de pares, y se puede seleccionar en la pantalla táctil.
Relación torcedura/prewisting 0-100%, ajustable continuamente y sin paso, configurado en la pantalla táctil, control automático PLC, seguimiento automático de la velocidad de retorcimiento/retroceder. A una tasa de giro del 33 por ciento, se forma un solo lanzamiento en la recompensa, mientras que se forman dos lanzamientos en el despegue. Por lo tanto, el número total de lanzamientos es tres.
Dirección S/Z
Velocidad de rotación de pago Máx1800 rpm (sin carga).
La velocidad de inicio real se establece de acuerdo con los requisitos de diferentes grados de alambre.
Velocidad de rotación MAX1800RPM/5400TPM (sin carga).
La velocidad de inicio real se establece de acuerdo con los requisitos de diferentes grados de alambre.
Rango de velocidad de alambre La fórmula para calcular la velocidad de la línea: velocidad de choque de arco x 3 x Pitch / 1000 = m / min. El límite de velocidad máxima es de 100 m/min.
Tono retorcido de alambre Rango óptimo: 5.0-30.0 mm, preciso para un lugar decimal, con un nivel continuo ajustable, seleccionable en la pantalla táctil.
Precisión Precisión de tono ± 0.3 mm durante la producción de velocidad fija, ± 0.5 mm durante el inicio/apagado.
Material de proa El material estándar utilizado es una tira de acero de 65 mn con ojales de cerámica, que se puede personalizar a un arco liviano de fibra de carbono.
Potencia de reverencia de pago La configuración estándar es de 5.5kw motor inversor que también se puede personalizar para servomotores.
Power de la proa de lazo La configuración estándar es un motor inversor de 5.5kW, que también se puede personalizar para servomotores.
Frenado de arco Frenos electromagnéticos
Tipo de captán Se integra un capante de doble rueda en la cuna del portal para tomar
Diámetro de la rueda de pez gordo Ø185, rodillo de aluminio de aluminio recubierto de goma de 5 grosor de 5 grados de aluminio dividido de aluminio dividido.
Potencia de captán La configuración estándar es un motor inversor de 1.5kW, que también se puede personalizar para un motor de servomotor.
Especificación de pago Ø500 ruedas de herramienta ABS.
Especificación de recogida Ø500 ruedas de herramienta ABS. Se pueden personalizar 630 ruedas de recogida.
El agujero interno del carrete El estándar es Ø56 mm, se pueden personalizar otros tamaños.
Elevación del huso de carrete Levante eléctrico, carga de patinetas y descarga de carrete.
Método de ajuste de carrete Potente carrete de apriete del conjunto de cilindros elásticos, fuerza de apriete> 200 kg, con protección automática, carrete de liberación neumática
Peso de carga de carrete Max300kg
Potencia de carrete de pago La configuración estándar es un motor reductor de engranajes de 2-0.75kW, que también se puede personalizar para un servomotor.
Potencia de carrete de recogida La configuración estándar es un motor reductor de engranajes de 0.75kW, que también se puede personalizar para un servomotor.
Disposición de posición del cable de recogida El estándar es 30 unidades de eje de traveres de varilla pulida, que se pueden personalizar para las filas de controlador de servo movimiento.
Detección de corredor de material de pago Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.
Tensión El estándar es ajustar la tensión moviéndose o agregando pesos de equilibrio, PID controla la velocidad de recompensa o recaudación o personaliza para ajustar la tensión con un servomotor.
Rango de tensión de pago 3N-30N/0.3kg-3kg/300G-3000G
Rango de tensión de recogida 5N-50N/0.5kg-5kg/500G-5000G
Precisión de tensión ± 25g
Visualización de tensión Tipo de comunicación Sensor de presión de pantalla digital, alarma de desbordamiento de tensión y apagado automático.
Gestión de fórmulas Un sistema de gestión de formulación personalizado permite que los datos como tensión, temperatura, diámetro extrínseco, tono, s/z, distancia de devanado de cables y presión barométrica se alimenten en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Detección de chispa Se puede personalizar para agregar un probador de chispa
Estándares de potencia El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.
Software inteligente Personalizable para agregar el software "La mejor función de coincidencia automática de velocidad de producción" para lograr la eficiencia de producción y la calidad del producto al mismo tiempo.
Dispositivo de aceite de cable de núcleo Se puede personalizar y agregar un dispositivo de liquidación de cables de núcleo. El cable de núcleo aislante está recubierto con un aceite lubricante volátil para reducir la fricción durante la torsión del par de cables.




Características del producto

● Velocidad rápida: La caja del husillo está aliviada y recocida, es duradera y no se deforma. El arco del ángulo de varilla giratorio está estáticamente equilibrado y está equilibrado dinámicamente para las pruebas y la corrección. Tiene una pequeña vibración y bajo ruido. El huso no genera calor durante la operación de velocidad continua a largo plazo, y la velocidad de rotación del husillo es rápida.

● Menos espacio ocupado: Adopta una estructura integrada, que ahorra más del 50% de la ocupación en comparación con la tradicional máquina de torsión del par de torcer de tipo dividido.

● Baja energía consumida: La energía eléctrica se puede ahorrar por encima del 50% en comparación con la tradicional máquina de torsión del par de retorno.

● Tensión estable: El servomotor se puede personalizar como elemento de tensión. Después de establecer la tensión total de recogida, la tensión de pago de los dos cables centrales se calcula de manera inteligente. También permite el control preciso de recaudación y velocidad de recaudación por el controlador de servo movimiento, logrando así una tensión estable.

● Tono preciso: El mundo "Mecanismo de transmisión de precisión de potencia externa y gancho interno", utiliza transmisión mecánica compleja para transmitir la potencia del motor fuera del arco retorcido a la rueda de cápsulas en el interior. Configurar el Capstan principal como punto de referencia de movimiento, adopte los controladores de servo de movimiento para el arco torpe y el capturador principal para llevar a cabo un control de movimiento de cadena preciso y obtener un tono preciso a cualquier velocidad.

● Salvando a mano de obra: Equipado con un rostro flexible, puede transitar suavemente a través del nodo de giro del arco de ángulo, y el roscado se puede completar en 1 minuto. El cable se puede retirar en la dirección inversa utilizando el panel de control, ahorrando mano de obra.

● Inteligente: Gestión de recetas, recuperación de recetas SOP de un solo clic, preparación de inicio de un solo clic, inicio de un solo clic; Comentarios dinámicos de torcer, relación de giro hacia atrás, detección de fallas/detección de desconexión/parada cuando alcanza el medidor, panel de control inteligente

● Baja tasa de falla: Los componentes de control eléctrico en el arco del ángulo de varilla están instalados en la cuna, y todas las señales se controlan electricamente el circuito cerrado dentro del arco varado. El anillo del colector de cepillo de carbono solo proporciona potencia trifásica al interior del arco del ángulo de varilla sin transmitir señales para evitar un mal contacto, interferencia y baja tasa de falla.

● Mantenimiento fácil: Los clientes fuera de China pueden personalizar para obtener el control de bus Profinet, lo que garantiza la transmisión de señal rápida y la baja interferencia.

La solución de problemas y el mantenimiento están disponibles independientemente de la ubicación de la máquina en cualquier país o región en todo el mundo, siempre que haya una red de comunicación, luego la detección de fallas remota, la solución de problemas y los servicios de mantenimiento se pueden proporcionar rápidamente.
