Servo Spit Active Type Machine de cinta de alambre

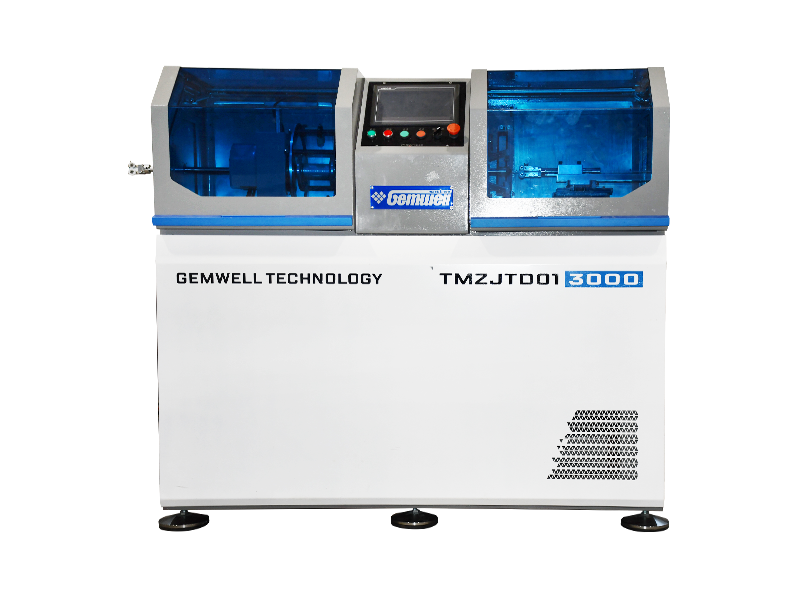

Servo Spit Máquina de cinta de tipo activo para cable ultra fino

Los cables ultram-finos se usan en varios campos, como teléfonos móviles, computadoras portátiles, iPads, médicos, militares, aeroespaciales, líneas microcoxiales, etc., etc., los cables con una especificación de AW36 o superior tienen las características del diámetro de los conductores pequeños, la baja resistencia a la tracción y el ancho de material de envoltura estrecha. Al realizar la producción de envoltura y envolver el material de la cinta en la superficie externa del material del conductor, el proceso de envoltura requiere una tensión de envoltura extremadamente baja. La estabilidad de la grabación, la tensión de la cinta, la tensión del cable de núcleo se aporta altamente a la calificación de la impedancia de cable, la atenuación, la pérdida de retorno y algunos otros índices de prueba. Las máquinas de envoltura con rendimiento positivo no solo pueden producir alambre ultra fino de alta calidad, sino también lograr mayores rendimientos de producción, determinando así el nivel de posicionamiento del mercado y la competitividad del mercado de los fabricantes de cables. En los últimos 20 años, Gemwell se ha dedicado a la investigación e innovación de las máquinas de envoltura. A través de mejoras y actualizaciones continuas, la máquina de grabación de tipo Gemwell Servo Spit Active para cable ultra fino se ha convertido en una mejor opción para reemplazar los modelos y procesos de máquinas de envoltura tradicionales. La siguiente configuración es para una configuración estándar de dos cabezas de grabación. Los usuarios pueden aumentar o disminuir el número de cabezas de envoltura de acuerdo con diferentes procesos de fabricación de cables. Las especificaciones y tipos de recogida, recompensa y capstan también se pueden personalizar y modificar de acuerdo con diferentes especificaciones de diámetro del cable.

Consulta +
PREV：No previous article
NEXT：Servo Spit Máquina de cinta de tipo activo para cable de señal paralelo de pares
Product Detalles

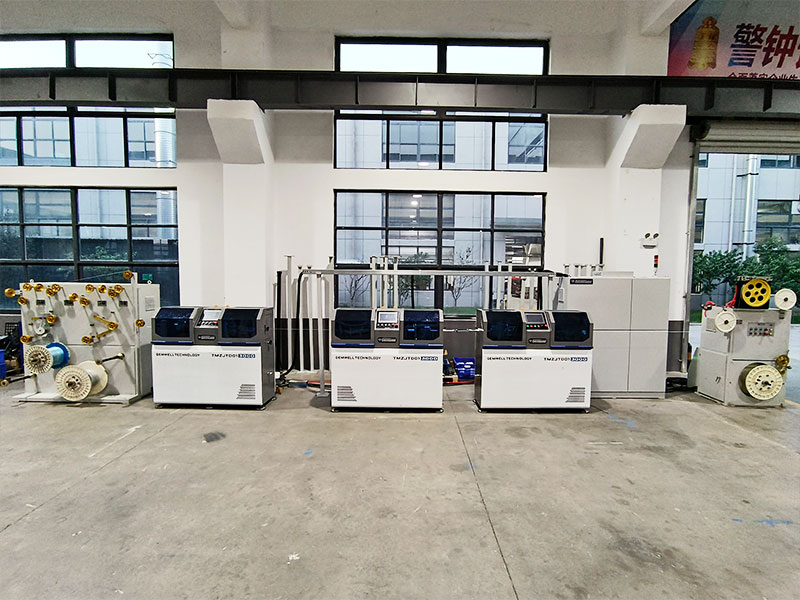

Componentes

Ø300 soporte de pago de energía 1
Soporte de tensión 1

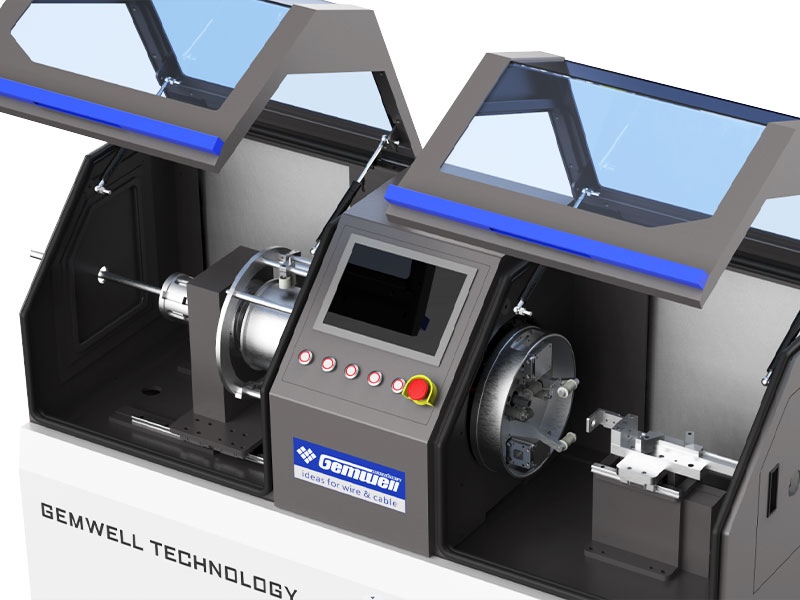

Cabezal de grabación de la máquina de envoltura de tipo Spit 1 1
Calibre de diámetro
Cabezal de grabación de la máquina de envoltura de tipo Spit 2 1
Calibre de diámetro
Ø300 Tipo de gorra de cinturón 1
Probador de chispa
Ø300 máquina de recogida tipo eje 1
Sistema de control 1


Especificaciones técnicas

Tipo de estructura Máquina de envoltura de tensión constante Tipo de tensión de tensión constante de tipo de rodillo de presión de doble rueda (patente No. CN114649118a)
Tipo de alambre adecuado Se usa principalmente para una línea coaxial fina, la línea de señal fina, también se puede usar para líneas de transmisión finas de alta velocidad, líneas de control, cables especiales y otras cintas de envoltura y envoltura de alambre redondos.
Materiales aplicables Al, Mylar, papel de cobre, PTFE, etc.
Diámetro del cable aplicable Rango óptimo: Ø0.2-1.5 mm
Especificación de producto Rango óptimo: Ø0.3-2.0 mm
Velocidad máxima MAX2500RPM (sin carga), la velocidad de arranque real se establece de acuerdo con los requisitos del cable
Rango de velocidad del cable 0.5-10m/min, el rango de velocidad es diferente según diferentes tipos de cables.
Diámetro exterior del carrete de cinta Rango óptimo: Ø100*100
Ancho de cinta 1.5-10 mm
Diámetro interno del carrete de cinta 30 mm
Tono de envoltura 0.5-10 mm, configuración de programa
Rango de tensión 5N-50N/500G-5000G
Potencia del motor principal Controlador de 3kw Servo Motion
Potencia de grabación Servo Motor de 0.2kw
Tensión de cinta de envoltura Servo Motor de 1.8kw
Poder de recogida Tractor de grabación de 400 ruedas, motor de servicio de servicio de 0.4kw
Poder de pago Motor de engranaje de 0.4kw
Poder de recogida Servo Motor de 0.4kw
Potencia de desplazamiento de devanado Controlador Servo Motion de 0.4kW
Longitud de la cinta 1 carretes de carrete 3, sin cortar el cable al cambiar de carrete
Inspección de cinta Apagado automático Cuando la cinta está a punto de agotarse y romperse.
Molde de envoltura de cinta El molde interno de la cinta se fija en el conducto central, el molde exterior de la rueda de guía del cable se fija en el tubo de almacenamiento de cinta. Ambos moldes son extensibles y móviles.
Precisión de envoltura de cinta Tolerancia al tono: ± 1%, tolerancia de tensión: ± 1%.
Tasa de superposición 0-80%, configuración del programa
Gestión de fórmulas La producción digital, la tensión, el diámetro exterior, el tono, S/Z, la distancia de fila, la presión del aire y otros datos se pueden almacenar en el PLC.
Ajuste de tensión Los elementos de tensión de envoltura/recompensa/abastecimiento/envoltura son servomotores, el proceso SOP se almacena en PLC.
Protección contra la seguridad Cumplir con los estándares de CE, con la detección automática y la predicción automática de temperatura/vibración/ruido/presión.




Características del producto

● Alta productividad: El cuerpo giratorio está estáticamente equilibrado y equilibrado dinámicamente para las pruebas y la corrección. Cuando se ejecuta, la máquina tiene una pequeña vibración y una voz baja. El huso no genera calor durante la operación continua de alta velocidad a largo plazo. Tiene alta eficiencia de producción y rentabilidad.

● Tensión estable: Se usa un rodillo de captura de doble rueda para sacar la tira del carrete a una velocidad uniforme para eliminar los cambios de tensión causados ​​por los cambios en el diámetro exterior de la bandeja de cinta. La tensión de envoltura se logra controlando el diámetro externo del cable terminado, es decir, cuanto mayor sea la tensión, menor es el diámetro exterior; Cuanto más pequeña sea la tensión, más grande es el diámetro exterior. Después del rodillo de gancho de doble rueda, la cinta solo pasa a través de dos rodillos de gremio que están muy cerca del eje central de la rotación que se envolverá directamente sobre el cable. Por lo tanto, se pueden eliminar varios factores influyentes como la fuerza centrífuga y la resistencia al viento, lo que resulta en una tensión estable.

● Tono preciso: Tomando el Capstan principal como punto de referencia de movimiento, el Capstan principal y cada cuadro giratorio adoptan un controlador de Servo Motion para un control preciso de movimiento entrelazado para que se pueda obtener un tono de envoltura preciso a cualquier velocidad.

● Salvando a mano de obra: Se instala un dispositivo de sujeción en el extremo de entrada de alambre de cada cabezal de envoltura. La fuerza de sujeción se puede ajustar sin dañar el cable; El cable se puede retirar en la dirección inversa; Gestión del modo de configuración, recuperación de un solo clic de fórmula SOP, preparación de inicio de un solo clic y inicio de un solo clic; Deténgase y apague cuando la cinta esté rota/terminada/medida, control inteligente, ahorrando mano de obra.

● Baja tasa de falla: Sin anillo de colección, sin cepillo de carbono, excepto el reemplazo regular de las piezas de uso: el rodillo guía de cinta, baja tasa de falla.

Mantenimiento fácil: Uso de control de bus Profinet, transmisión de señal rápida, baja interferencia, cabilentación de detección de fallas remotas. La resolución de problemas y el mantenimiento están disponibles sin importar la máquina en cualquier país del mundo, siempre que haya una red de comunicación, luego se pueden proporcionar servicios de mantenimiento remoto rápidos.
