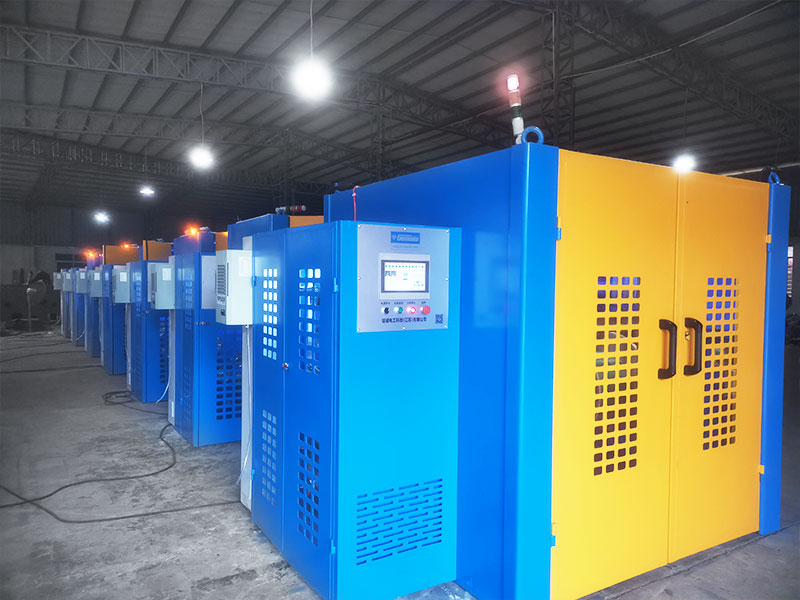

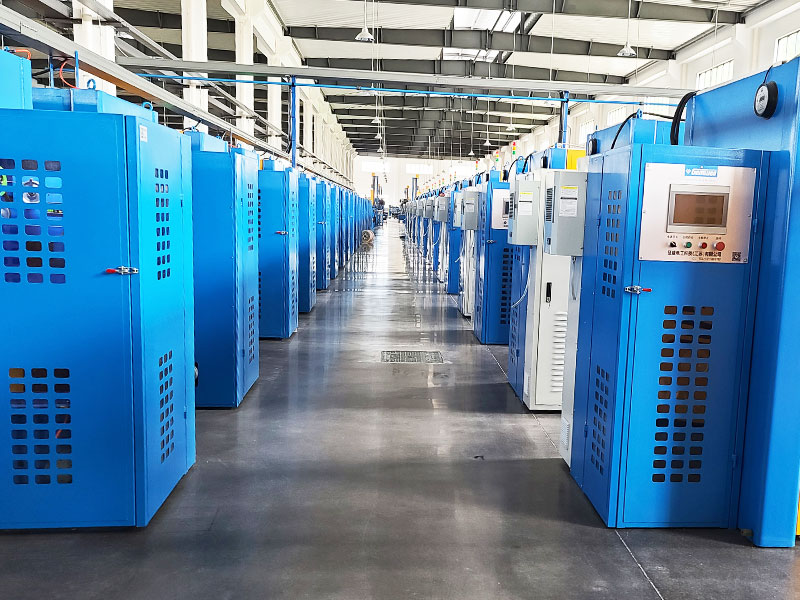

Máquina de torsión del par de torsión de espalda para cable de red

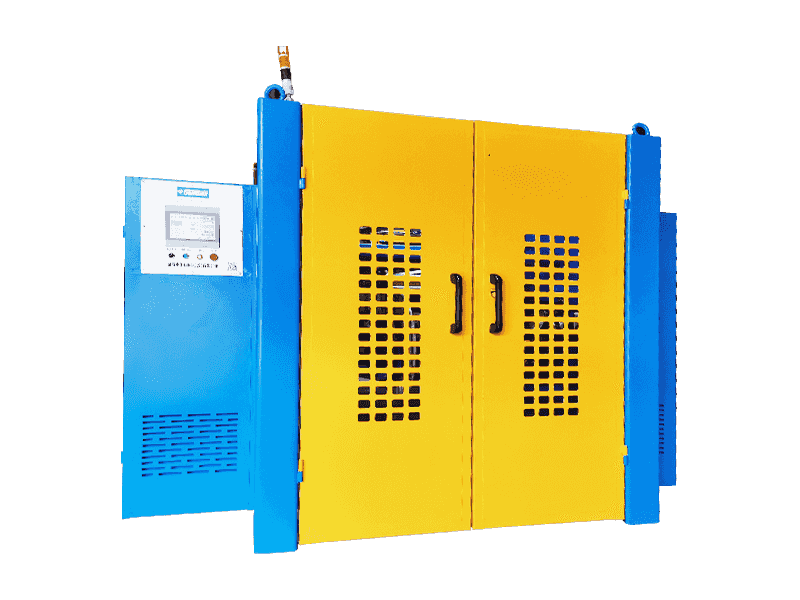

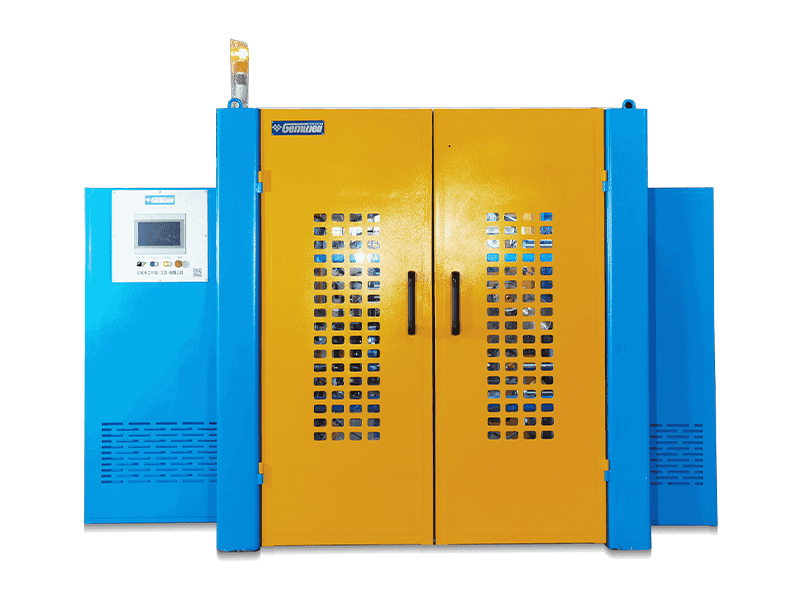

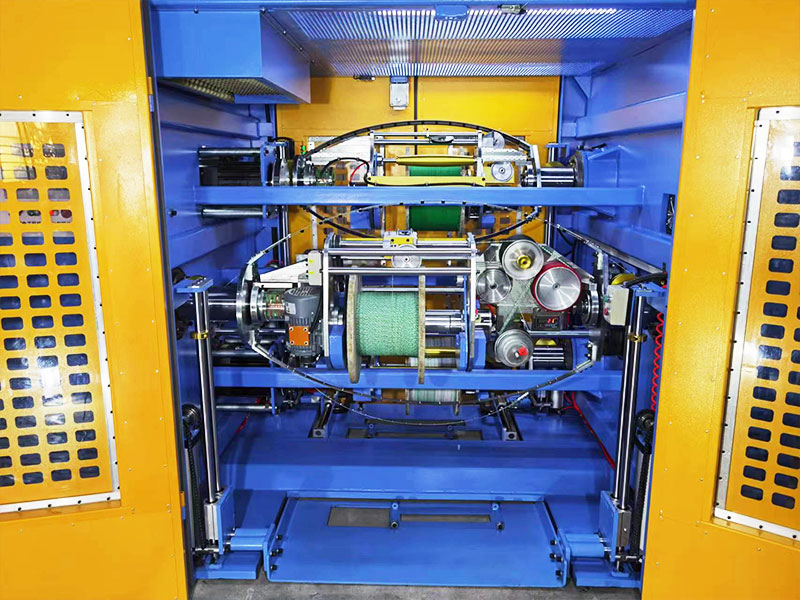

Máquina de torsión del par de tipos de espalda integrado para el cable de red

En el proceso de torsión del par de cables, la precisión del tono y la opresión del alambre emparejado son muy importantes, que tienen un impacto significativo en las propiedades eléctricas y físicas del cable terminado. Esta máquina está equipada con una rueda de cable de gorra independiente dentro de la proa del ángulo giratorio de la parte de torsión principal. La potencia del motor de la rueda de cápsulas se transmite desde el exterior del arco de ángulo hacia el interior a través de la transmisión mecánica en el eje principal giratorio, evitando los factores poco confiables causados ​​por la transmisión tradicional de tipo de cepillo de carbono. Además, el motor Capstan y el motor giratorio de arco de ángulo funcionan sincrónicamente a través del control de enclavamiento eléctrico, lo que logran el control de tono electrónico de alta precisión sin paso. La torcedura se puede establecer digitalmente y formarse de manera estable y precisa. Además, la recompensa de retiro de la espalda adopta la estructura del arco del ángulo giratorio, que transforma la rotación pasiva tradicional y la fuerza de varilla externa en la rotación activa y la variedad de los dos cables del núcleo bajo la acción combinada de la torcedura posterior y la fuerza de torsión. El estrés interno de la torsión y el estrés externo de la torcer se cancelan entre sí, de modo que la tensión rotacional del producto retorcido desde el interior hasta el exterior se cancela entre sí a cero. Después de torcer, los dos cables de núcleo se ajustan firmemente sin huecos, y son naturalmente rectos y sin fuerza de rebote. El mantenimiento de la estructura física estable puede conducir a un rendimiento eléctrico estable.

Consulta +
PREV：Máquina de torsión del par de tetas de tipo dividido para el cable de red
NEXT：No next article
Product Detalles

Componentes

Ø500 Recompensa sin cuna del portal de doble carrero superior y bajo 2
Back Twist Payoff Stand 2
Ø500 par de tensión constante de doble tono 1
Sistema de control 1
El equipo auxiliar periférico se puede personalizar. personalización


Especificaciones técnicas

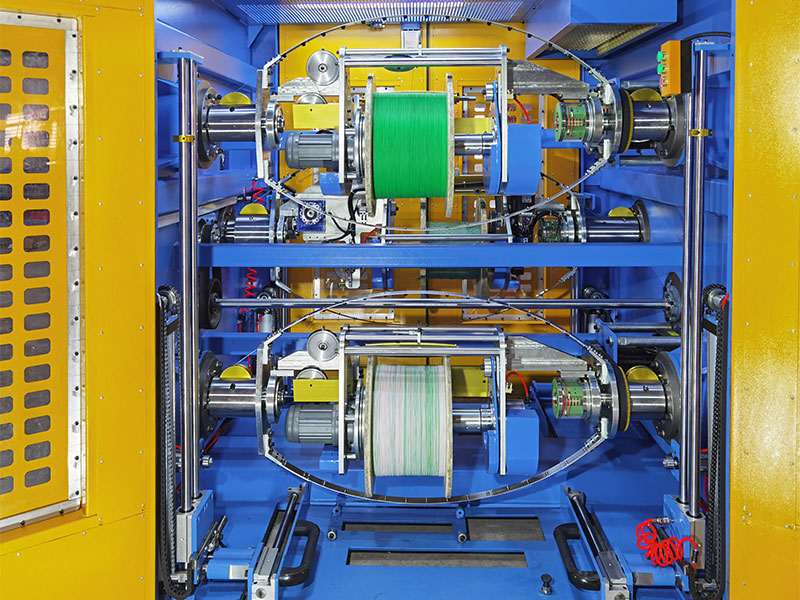

Estructura de pago Recargo horizontal del portal de doble carrete de doble carrete, recompensa sin eje de cuna de cuna, recompensa de retroceso de doble tono de arco.

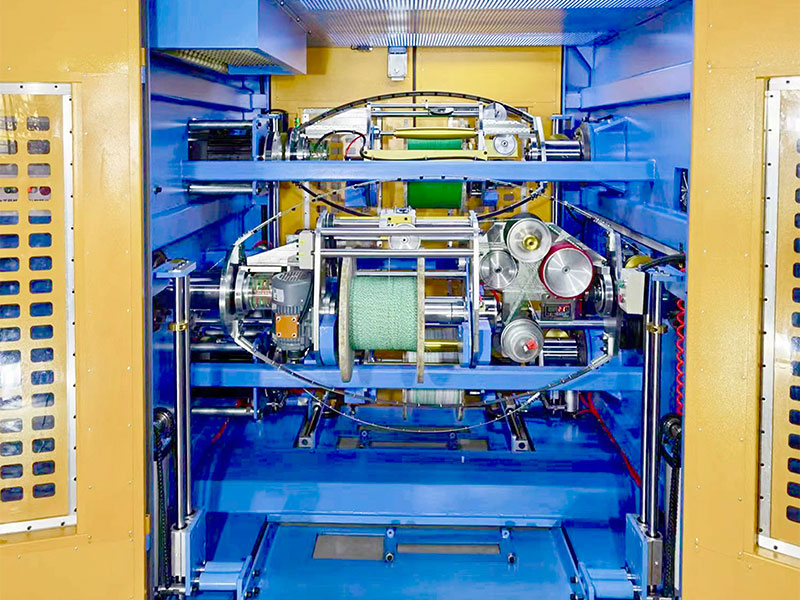

Estructura de recogida Tomado sin eje sin cuna del portal horizontal, par de doble tono de arco que se extiende girando.
Estructura general de la máquina Back Twist Pay-Off y Stranding Trawe se organizan de forma consecutiva, con una estructura integrada. Tanto los lados de recompensa como la recogida están equipados con puertas para las operaciones de recompensa de carrete y recaudación.
Tipo de alambre adecuado Se utiliza principalmente para el cable LAN Cat5, Cat5e, Cat6a, Cat7, Cat8 y otros cables, pero también para otros cables de transmisión de señal que requieren pruebas eléctricas.
Especificación de cable de núcleo Rango: Ø0.6-2.0 mm, más allá de este rango, se puede personalizar
Diámetro exterior del alambre randado Rango: Ø1.2-4.0 mm, más allá de este rango se puede personalizar.
Morir El tamaño estándar de molde de molde es 25
Método Back Twist Lograr la torsión o la torcedura previa y la torcedura significa que los arcos de la máquina de pago y el par de torsión giran en direcciones opuestas; La pre-tisting se refiere a la misma dirección giratoria de la máquina de pago y el torcido del par, y se puede seleccionar en la pantalla táctil.
Relación torcedura/prewisting 0-120%, ajustable continuamente y sin paso, configurado en la pantalla táctil, control automático PLC, seguimiento automático de la velocidad de retorcimiento/retroceder.
Dirección S/Z
Velocidad de rotación de pago La velocidad de inicio real se establece de acuerdo con los requisitos de diferentes grados de cables, con un máximo de 2000 rpm/4000 TPM (sin carga).
Velocidad de rotación La velocidad de inicio real se establece de acuerdo con los requisitos de diferentes grados de cables, con un máximo de 2000 rpm/4000 TPM (sin carga).
Rango de velocidad de alambre La fórmula para calcular la velocidad de la línea: velocidad de choque de arco x 2 x tono / 1000 = m / min. El límite de velocidad máxima es de 100 m/min.
Tono retorcido de alambre Rango óptimo: 5.0-50.0 mm, preciso para un lugar decimal, con un nivel continuo ajustable, seleccionable en la pantalla táctil.
Precisión Precisión de tono ± 0.3 mm durante la producción de velocidad fija, ± 0.5 mm durante el inicio/apagado.
Material de proa El material estándar utilizado es una tira de acero de 65 mn con ojales de cerámica, que se puede personalizar a un arco liviano de fibra de carbono.
Potencia de reverencia de pago La configuración estándar es un 2-5.5kW motor inversor que también se puede personalizar para servomotores.
Power de la proa de lazo La configuración estándar es un motor inversor de 3.7kW, que también se puede personalizar para un motor de servomotor.
Frenado de arco Frenos electromagnéticos
Tipo de captán Se incorpora un gordo de rueda doble en la cuna del portal.
Diámetro de la rueda de pez gordo Ø185, rodillo de aluminio de aluminio recubierto de goma de 5 grosor de 5 grados de aluminio dividido de aluminio dividido.
Potencia de captán La configuración estándar es un motor inversor de 1.5kW, que también se puede personalizar para un motor de servomotor.
Especificación de pago Modelo Ø500, compatible con Ø400, ruedas de herramientas ABS.
Especificación de recogida El modelo Ø500 es compatible con Ø400. Ruedas de herramientas de ABS
El agujero interno del carrete El estándar es Ø56 mm, se pueden personalizar otros tamaños.
Elevación del huso de carrete Levante eléctrico, carga de patinetas y descarga de carrete.
Método de ajuste de carrete Potente carrete de apriete del conjunto de cilindros elásticos, fuerza de apriete> 200 kg, con protección automática, carrete de liberación neumática
Peso de carga de carrete Max300kg
Potencia de carrete de pago La configuración estándar es un motor reductor de engranajes de 2-0.75kW, que también se puede personalizar para un servomotor.
Potencia de carrete de recogida La configuración estándar es un motor reductor de engranajes de 0.75kW, que también se puede personalizar para un servomotor.
Disposición de posición del cable de recogida El estándar es 30 unidades de eje de traveres de varilla pulida, que se pueden personalizar para las filas de controlador de servo movimiento.
Potencia de disposición de la posición del cable Se puede personalizar el controlador de servo movimiento de 0.2kW.
Detección de corredor de material de pago Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.

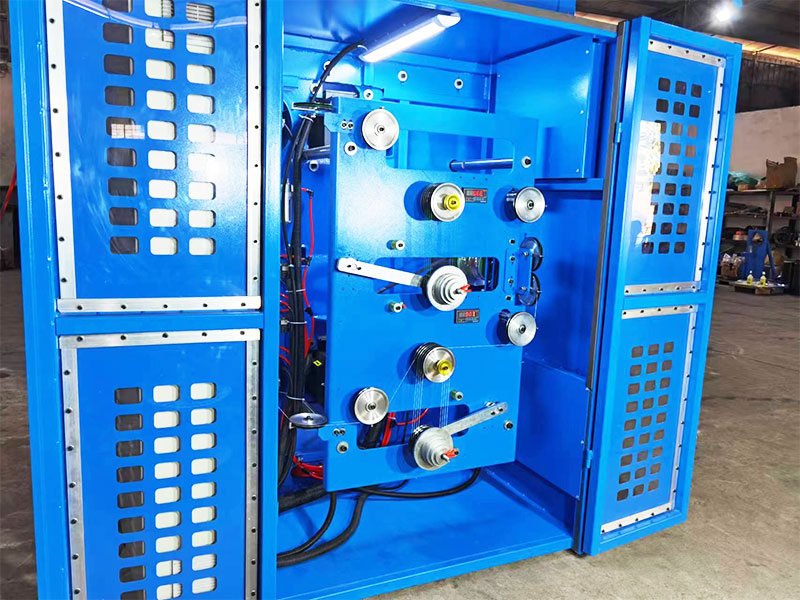

Tensión El estándar es ajustar la tensión moviéndose o agregando pesos de equilibrio, PID controla la velocidad de recompensa o recaudación o personaliza para ajustar la tensión con un servomotor.
Rango de tensión de pago 3N-30N/0.3kg-3kg/300G-3000G
Rango de tensión de recogida 5N-50N/0.5kg-5kg/500G-5000G
Precisión de tensión ± 25g
Visualización de tensión Tipo de comunicación Sensor de presión de pantalla digital, alarma de desbordamiento de tensión y apagado automático.
Gestión de fórmulas Un sistema de gestión de formulación personalizado permite que los datos como tensión, temperatura, diámetro extrínseco, tono, s/z, distancia de devanado de cables y presión barométrica se alimenten en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Detección de chispa Se puede personalizar para agregar un probador de chispa
Estándares de potencia El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.
Software inteligente Personalizable para agregar el software "La mejor función de coincidencia automática de velocidad de producción" para lograr la eficiencia de producción y la calidad del producto al mismo tiempo.
Dispositivo de aceite de cable de núcleo Se puede personalizar y agregar un dispositivo de liquidación de cables de núcleo. El cable de núcleo aislante está recubierto con un aceite lubricante volátil para reducir la fricción durante la torsión del par de cables.




Características del producto

● Velocidad rápida: La caja del husillo está aliviada y recocida, es duradera y no se deforma. El arco del ángulo de varilla giratorio está estáticamente equilibrado y está equilibrado dinámicamente para las pruebas y la corrección. Tiene una pequeña vibración y bajo ruido. El huso no genera calor durante las operaciones de alta velocidad a largo plazo, y la velocidad de rotación del husillo es rápida.

● Menos espacio ocupado: Adopta una estructura integrada, que ahorra más del 50% de la ocupación en comparación con la tradicional máquina de torsión del par de torcer de tipo dividido.

● Tensión estable: El servomotor se puede personalizar como elemento de tensión. Después de establecer la tensión total de recogida, la tensión de pago de los dos cables del núcleo se calcula de manera inteligente, y la velocidad de recaudación y la recaudación están controladas con precisión por el controlador de servo movimiento, lo que alcanza la tensión estable.

● Tono preciso: El mundo "Mecanismo de transmisión de precisión de potencia externa y gancho interno", transmite la potencia del motor fuera del arco del ángulo a la rueda de cápsulas dentro del arco del ángulo a través de un complejo mecanismo de transmisión mecánica. Con el Capstan principal como punto de referencia de movimiento, adopte los controladores de servo movimiento de servo para el arco del ángulo de torcedura y el captura principal para realizar un control de movimiento de cadena preciso, y obtener un tono preciso a cualquier velocidad.

● Salvando a mano de obra: Equipado con un rostro flexible, puede transitar suavemente a través del nodo de giro del arco de ángulo, y el roscado se puede completar en 1 minuto. El cable se puede retirar en la dirección inversa utilizando el panel de control, ahorrando mano de obra.

● Inteligente: Gestión del modo de distribución, recuperación de recetas SOP de un solo clic, preparación de inicio de un solo clic, inicio de un solo clic; Comentarios dinámicos de torcer, relación de giro hacia atrás, detección de fallas/detección de desconexión/parada cuando alcanza el medidor, panel de control inteligente

● Baja tasa de falla: Los componentes de control eléctrico en el arco del ángulo de varilla están instalados en la cuna, y todas las señales se controlan electricamente el circuito cerrado dentro del arco varado. El anillo del colector de cepillo de carbono solo proporciona potencia trifásica al interior del arco del ángulo de varilla sin señales de rescisión para evitar un mal contacto, interferencia y baja tasa de falla.

● Mantenimiento fácil: Los clientes fuera de China pueden personalizar para obtener el control de bus Profinet, lo que garantiza la transmisión de señal rápida y la baja interferencia.

La solución de problemas y el mantenimiento están disponibles independientemente de la ubicación de la máquina en cualquier país o región en todo el mundo, siempre que haya una red de comunicación, luego la detección remota de fallas, la solución de problemas y los servicios de mantenimiento se puedan proporcionar rápidamente.
