Tres Servos Active Type Machine de cinta de alambre

Máquina de enrollado activa de tres servomotores para cables de señal de par paralelo

El envoltorio giratorio central es un procedimiento clave en el proceso de producción de cables para el cable de transmisión de datos del conector de puerto Ethernet. El material de envoltura se envuelve alrededor de dos cables de núcleo aislados y un cable de tierra en una estructura paralela en una máquina de grabación de alta velocidad. La estabilidad del proceso de envoltura influye en las calificaciones de pruebas de la impedancia, la atenuación, la pérdida de retorno de eco, la diafonía y otros indicadores del cable de la barra colectiva terminado. Las máquinas de envoltura con rendimiento deseable no solo pueden producir cables de transmisión de alta velocidad con niveles de frecuencia más altos, sino también lograr mayores rendimientos de producción, lo que determina el nivel de posicionamiento del mercado y la competitividad del mercado de los fabricantes de cables. Gemwell se ha centrado en la investigación técnica, el desarrollo y la innovación de las máquinas de envoltura desde que se estableció hace 20 años. Después de una mejora y actualización continua, la máquina de grabación de tipo Gemwell Three Servos Active para cable de señal paralelo de pares se ha convertido en la opción ideal de muchas compañías de buena reputación en el campo de la fabricación de cables de transmisión de señal de alta velocidad. Las especificaciones de la máquina se pueden personalizar. La siguiente configuración es una configuración convencional de tres cabezas de envoltura. Los usuarios pueden aumentar el número de cabezas de envoltura de acuerdo con diferentes especificaciones de fabricación de cables. Dependiendo de la variedad de diámetros de alambre, las especificaciones y los tipos de consumo, recompensa y máquinas Capstan también se pueden personalizar y cambiar.

Consulta +

ANTERIOR：Máquina de enrollado activa de tres servomotores para cables ultrafinos
SIGUIENTE：No hay artículo siguiente

Detalles de Producto

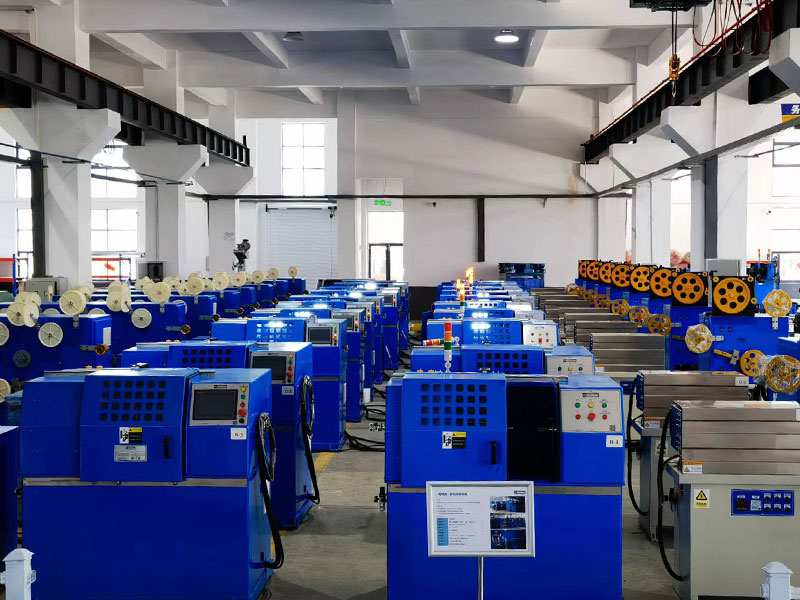

Componentes

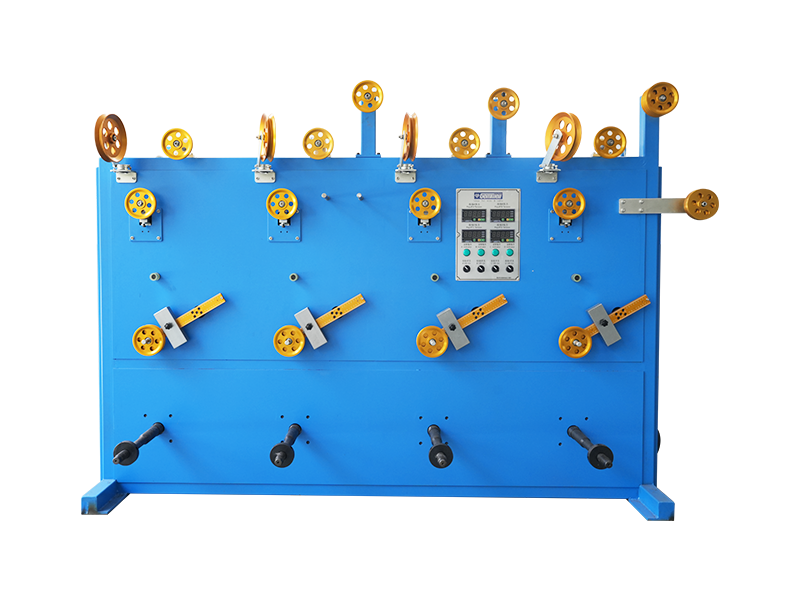

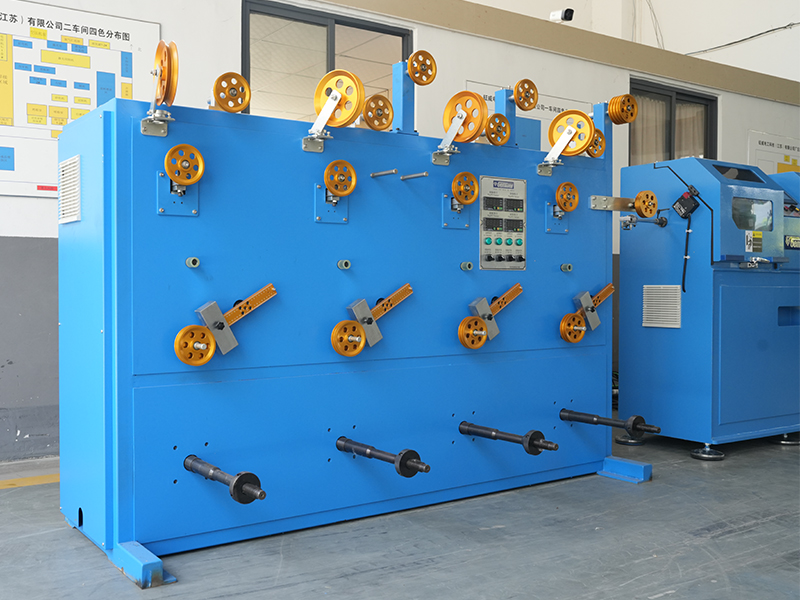

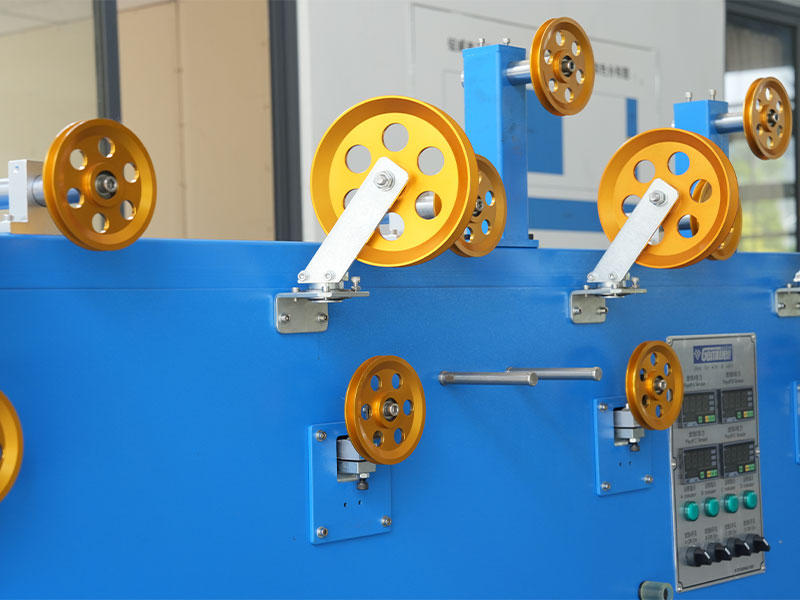

● Soporte de alimentación para cable de núcleo de potencia de 500, 2 unidades
● Soporte de alimentación para cable de cobre de potencia de 300, 2 unidades

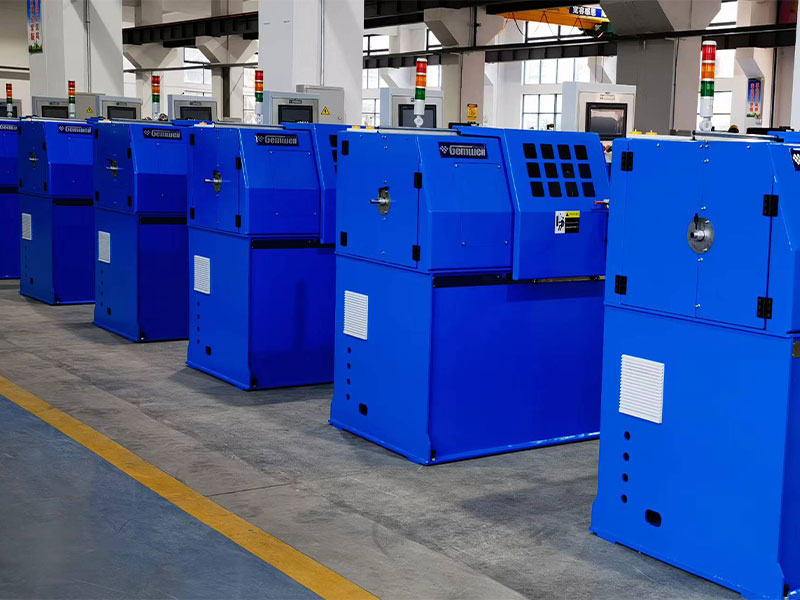

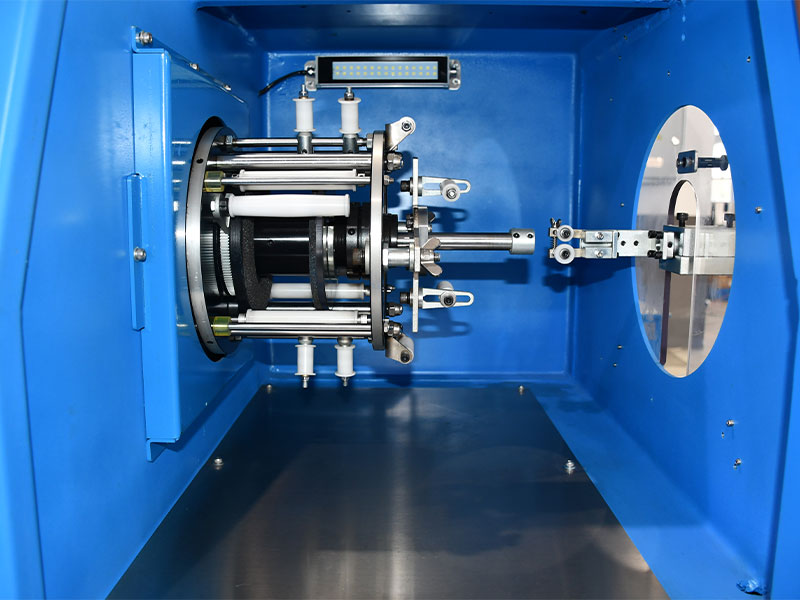

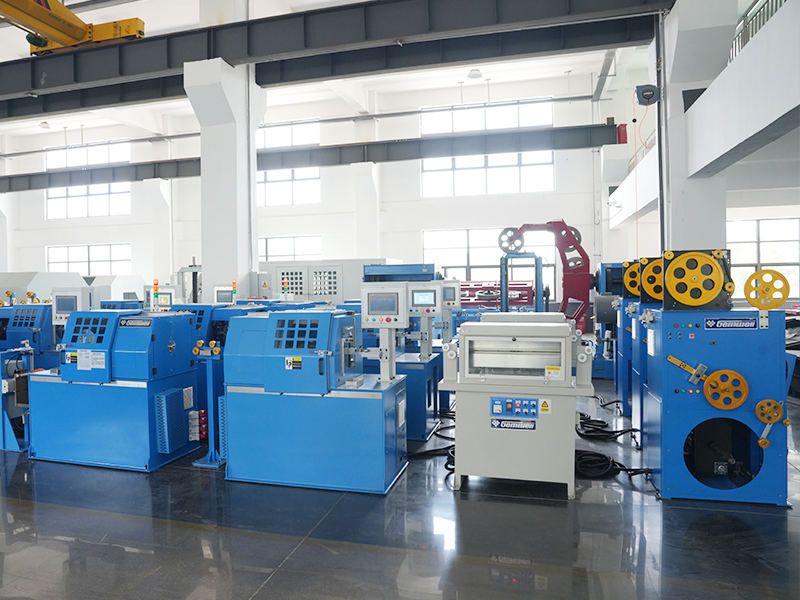

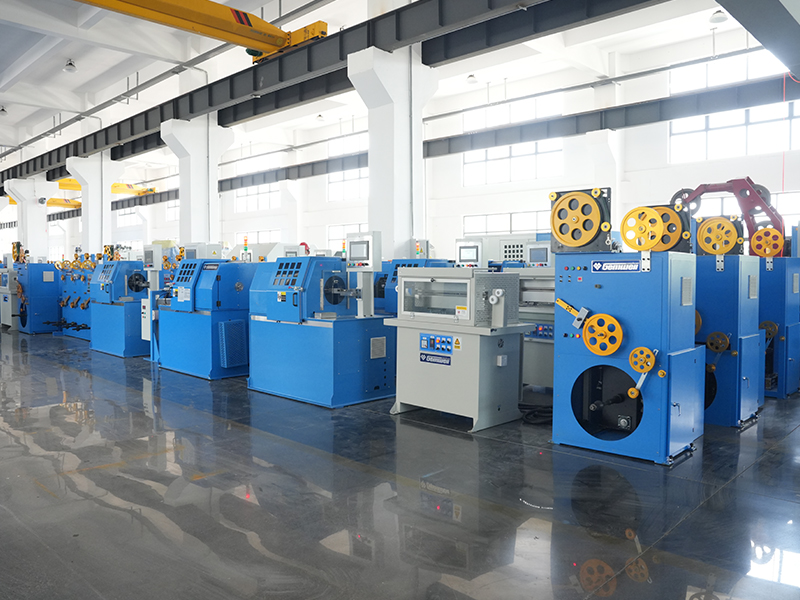

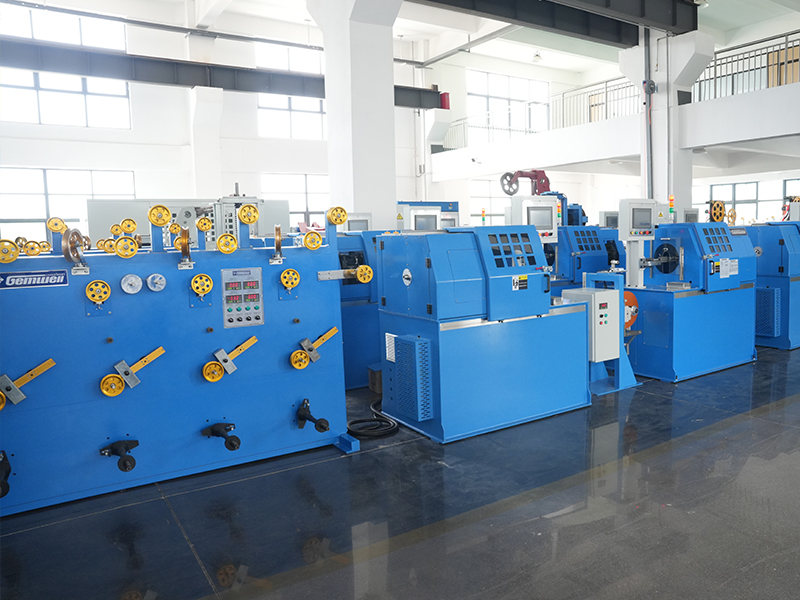

● Cabezal de grabación de envoltura de energía de tres servo 1
● Máquina de envoltura de salida
● Cabezal de grabación de envoltura de potencia de tres servo 2
● Cabezal de grabación de envoltura de potencia de tres servo 3
● Horno telescópico
● Tubo de enfriamiento forzado neumático
● Ø400 Tipo de gorra de correa de rueda
● Ø500 Tomes de fila de eje alimentada

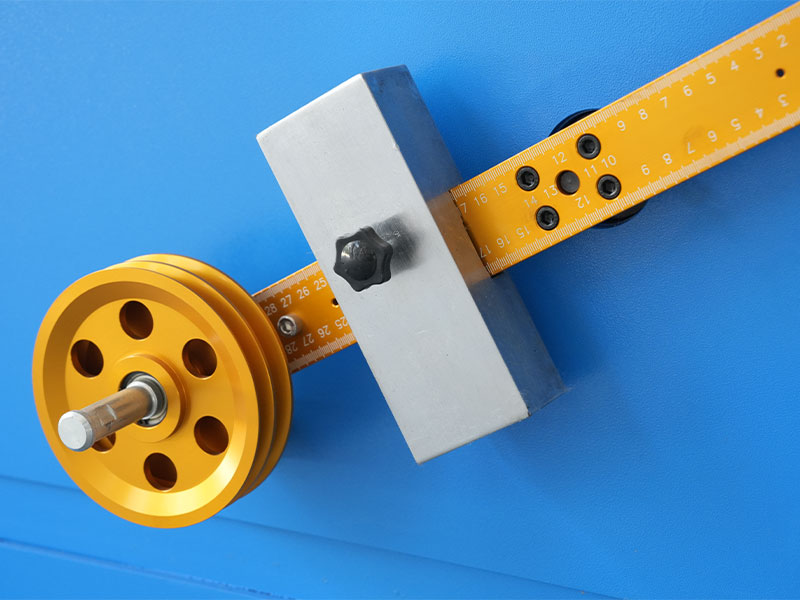

● Propuesta de diámetro
● Impresora de inyección de tinta
● Sistema de control

Especificaciones técnicas

Tipo de estructura	Tres Controlador de servo movimiento Tipo activo Máquina de envoltura de tensión constante/Máquina de envoltura de alimentación (Patente No. 202122403949.4a)
Tipo de alambre adecuado	Se utiliza principalmente para paralos paralelos de alta velocidad MINI-SAS de QSFP de líneas de transmisión de señal, también para líneas de datos, líneas de control, cables especiales y otros envolturas de cables.
Materiales aplicables	Al, Mylar, papel de cobre, PTFE, etc.
Diámetro del cable aplicable	Rango óptimo: Ø0.4-1.5 mm
Especificación de producto	Rango óptimo: Ø0.51.0-1.63.2 mm
Velocidad máxima	MAX2500RPM (sin carga), la velocidad de arranque real se establece de acuerdo con los requisitos del cable
Rango de velocidad de alambre	1-25m/min, el rango de velocidad es diferente según el tipo de cable.
Diámetro exterior del carrete de cinta	Rango óptimo: O.D. Ø180*altura 100
Ancho de cinta	1.5-15 mm
Diámetro interno del carrete de cinta	30/50.8/76 Universal
Tono de envoltura	3-30 mm, configuración de programa
Rango de tensión	1N-30N/100G-3000G
Potencia del motor principal	3kw Servo Motion Motor
Potencia de grabación	Servo Motor de 1.8kw
Tensión de cinta de envoltura	Servo Motor de 1.3kw
Potencia de recogida	Motor de engranaje servo de 0.4kw
Potencia de pago	Motor de engranaje de 0.4kw
Potencia de recogida	0.8kW Servo Motor Mode Borning, Dancer Tension
Potencia de desplazamiento de devanado	Controlador Servo Motion de 0.4kW
Longitud de la cinta	1 carretes de carrete 3, sin cortar el cable al cambiar el carrete
Inspección de cinta	Apagado automático Cuando la cinta está a punto de agotarse y romperse.
Molde de envoltura de cinta	El molde interno de la cinta se fija en el conducto central, el molde exterior de la rueda de guía del cable se fija en el tubo de almacenamiento de cinta. Ambos moldes son extensibles y móviles.
Precisión de envoltura de cinta	Tolerancia al tono: ± 1%, tolerancia de tensión: ± 1%.
Tasa de superposición	0-80%, configuración del programa
Gestión de fórmulas	La producción digital, la tensión, el diámetro exterior, el tono, S/Z, la distancia de fila, la presión del aire y otros datos se pueden almacenar en el PLC.

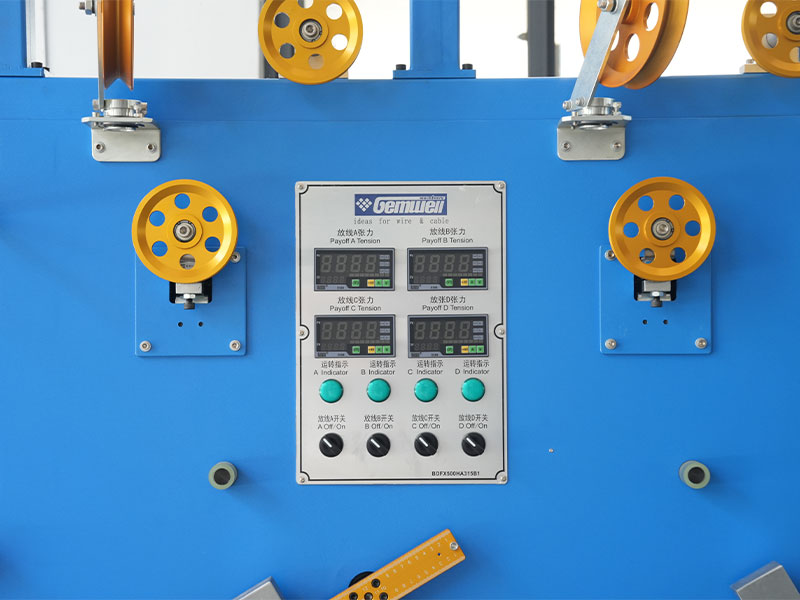

Ajuste de tensión	Los elementos de tensión de la cinta de envoltura/pago/recogida/envoltura son servomotores, el proceso SOP se almacena en PLC.
Protección contra la seguridad	Cumplir con los estándares de CE, con la detección automática y la predicción automática de temperatura/vibración/ruido/presión.

Características del producto

● Alta productividad: El cuerpo giratorio está estáticamente equilibrado y equilibrado dinámicamente para las pruebas y la corrección. Cuando se ejecuta, la máquina tiene una pequeña vibración y una voz baja. El huso no genera calor durante la operación continua de alta velocidad a largo plazo. Tiene alta eficiencia de producción y rentabilidad.

● Tensión estable: Tres servomotores proporcionan potencia respectivamente para controlar con precisión el movimiento del marco giratorio, la bandeja de material de la cinta y el bailarín de tensión.

Se eliminan varios factores influyentes, como los cambios en el carrete de materiales o el diámetro de la almohadilla y la resistencia al viento, lo que resulta en una tensión estable.

● Tono preciso: Tomando el Capstan principal como punto de referencia de movimiento, el Capstan principal y cada cuadro giratorio adoptan un controlador de Servo Motion para un control de movimiento de enclavamiento preciso para que se pueda obtener un tono de envoltura preciso a cualquier velocidad.

● Salvando a mano de obra: Se instala un dispositivo de sujeción en el extremo de entrada de alambre de cada cabezal de envoltura. La fuerza de sujeción se puede ajustar sin dañar el cable; El cable se puede retirar en la dirección inversa; Gestión del modo de configuración, recuperación de un solo clic de fórmula SOP, preparación de inicio de un solo clic y inicio de un solo clic; Deténgase y apague cuando la cinta esté rota/terminada/medida, control inteligente, ahorrando mano de obra.

● Baja tasa de falla: Sin anillo de colección, sin cepillo de carbono, excepto el reemplazo regular del uso de partes del rodillo de guía de cinta, baja tasa de falla.

● Mantenimiento fácil: Uso de control de bus Profinet, transmisión de señal rápida, baja interferencia, cabilentación de detección de fallas remotas. La solución de problemas y el mantenimiento están disponibles sin importar si la máquina está en algún país del mundo, siempre que haya una red de comunicación, se pueden proporcionar servicios de mantenimiento remoto rápidos.
