Histeresis Tipo de tensión Máquina de cinta de alambre

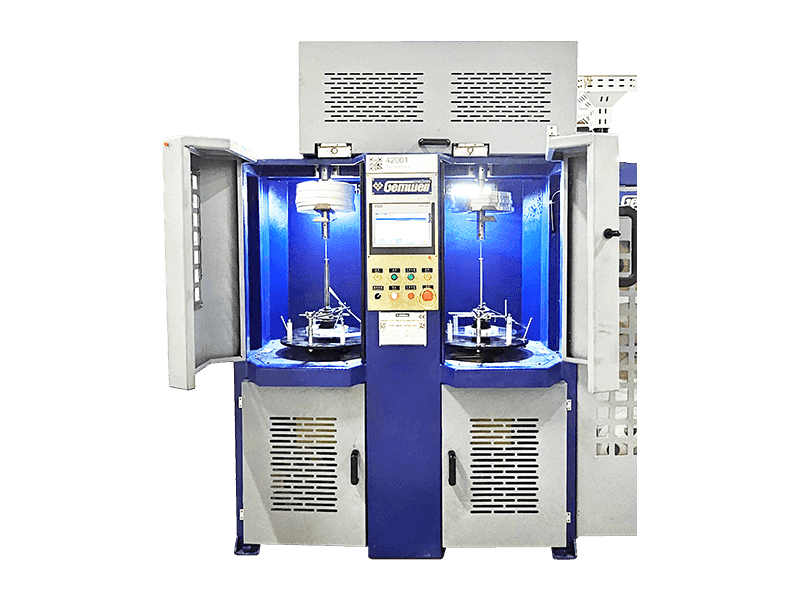

Máquina de enrollado tipo tensión por histéresis para cable de alta frecuencia

Los cables de alta frecuencia se utilizan principalmente para transmitir señales de datos. La frecuencia de transmisión generalmente está por encima de 400 m. Se usan comúnmente en el campo de la electrónica de consumo, como HDMI, USB, DVI y otros cables. Para reducir la interferencia, los cables de alta frecuencia generalmente usan escudos para rodear los conductores y los cables del núcleo para evitar que se vean afectados por campos electromagnéticos externos y señales de interferencia. También evita que los campos electromagnéticos de interferencia y las señales se extienda hacia afuera. Los dos cables de núcleo aislados y el alambre de tierra se recogen a través de una máquina de envoltura, y al mismo tiempo se usa una capa de cinta de aluminio y una capa de cinta de mylar de poliéster autoadhesivo para envolverlos y estabilizar la estructura del cable del núcleo envuelto. Es importante mantener estables las características del cable, como impedancia, diferencia de retraso, atenuación y otros parámetros. Una máquina de envoltura con rendimiento deseable no solo puede producir cables de transmisión de alta velocidad con niveles de frecuencia más altos, y también lograr mayores rendimientos de producción, lo que determina el nivel de posicionamiento del mercado y la competitividad del mercado de los fabricantes de cables. En los primeros días de establecer la fábrica, Gemwell se centró en la tecnología de envoltura de cables de alta frecuencia e innovó una máquina de envoltura de tensión de histéresis CNC independiente, bien comentado por los clientes. La máquina de cinta de tensión de la histéresis Gemwell para alambre de alta frecuencia es la opción de alta calidad para el proceso de envoltura de alambre de alta frecuencia. La siguiente configuración es una configuración convencional de dos cabezas de envoltura. Los usuarios pueden ajustar la configuración de acuerdo con diferentes procesos de fabricación de cables, aumentar o disminuir el número de cabezas de envoltura. De acuerdo con las diferentes especificaciones del diámetro del cable, las especificaciones y tipos de máquinas de recaudación, recompensa y captan también se pueden personalizar y cambiar.

Consulta +
ANTERIOR：No hay artículo anterior
SIGUIENTE：Máquina de enrollado tipo tensión por histéresis para cable Litz
Detalles de Producto

Componentes

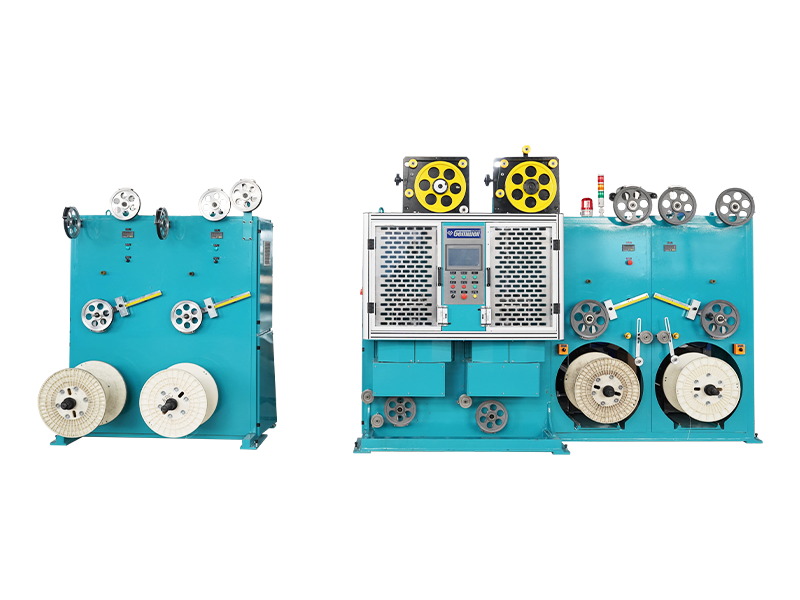

● Ø500 soporte de pago de alambre
● Ø300 soporte de pago de alambre de cobre
● Histeresis Máquina de envoltura de alambre de alta frecuencia de tipo tensión 1
● Histeresis Máquina de envoltura de alambre de alta frecuencia de tipo tensión 2 2
● Horno telescópico
● Ø300 Tipo de gorra de cinturón
● Máquina de recogida de Ø500 eje
● Impresora de chorro de tinta

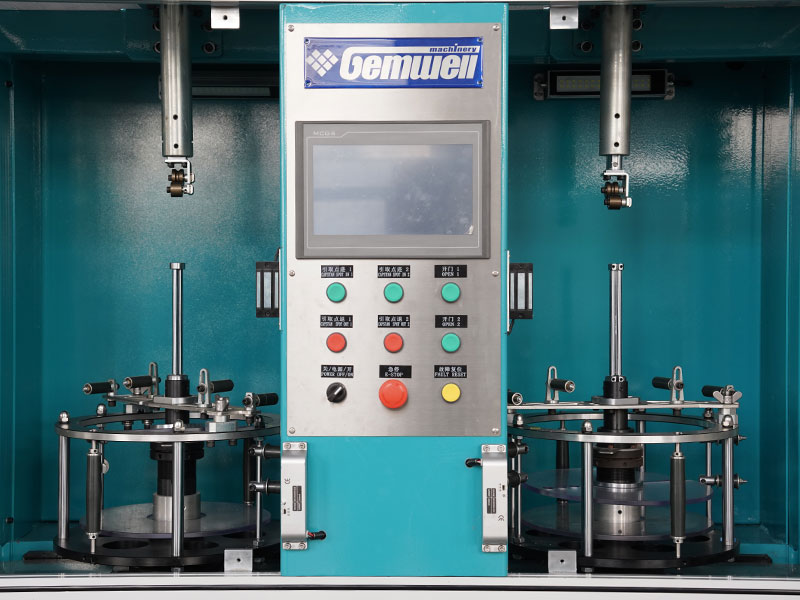

● Sistema de control

Especificaciones técnicas

Tipo de estructura Histéresis vertical u horizontal Tipo de tensión de alambre de alambre de alta frecuencia
Tipo de alambre adecuado Se utiliza principalmente para HDMI, USB y otros envolturas de cable de señal de cable de alta frecuencia, también se pueden aplicar a otras necesidades para proteger la cinta de envoltura y envoltura de alambre.
Materiales aplicables Al, Mylar, papel de cobre, PTFE, etc.
Diámetro del cable aplicable Rango óptimo: Ø0.4-1.5 mm
Especificación de producto Rango óptimo: Ø0.5*1.0-1.6*3.2 mm
Velocidad máxima MAX2200RPM (sin carga), la velocidad de arranque real se establece de acuerdo con los requisitos del cable
Rango de velocidad del cable 1-25m/min
Diámetro exterior del carrete de cinta Carrete de cinta: Ø300
Ancho de cinta 5-20 mm
Diámetro interno del carrete de cinta 50.8/76 Universal
Tono de envoltura 3-30 mm, configuración de programa
Rango de tensión 3N-30N/300G-3000G
Potencia del motor principal Controlador de 3kw Servo Motion
Potencia de grabación Recompensa de cinta pasiva, sin energía
Tensión de cinta de envoltura Embrague de histéresis de 1 nm
Poder de recogida Servo Motor de 0.4kw
Poder de pago Motor de engranaje de 0.4kw
Poder de recogida Motor de engranaje de 0.4kw
Potencia de desplazamiento de devanado Controlador Servo Motion de 0.4kW
Longitud de la cinta 1 carretes de carrete 3, sin cortar el cable al cambiar de carrete
Inspección de cinta Apagado automático Cuando la cinta está a punto de agotarse y romperse.
Molde de envoltura de cinta El molde interno de la cinta se fija en el conducto central, el molde exterior de la rueda de guía del cable se fija en el tubo de almacenamiento de cinta. Ambos moldes son extensibles y móviles.
Precisión de envoltura de cinta Tolerancia al tono: ± 2%, tolerancia de tensión: ± 5%.
Tasa de superposición 0-80%, configuración del programa
Gestión de fórmulas Producción digital, tensión, almacenamiento de temperatura, diámetro exterior, tono, s/z, distancia de fila, presión de aire y otros datos en el PLC.
Ajuste de tensión Los elementos de tensión de envoltura/recompensa/abastecimiento/envoltura son servomotores, el proceso SOP se almacena en PLC.
Protección contra la seguridad Cumplir con el estándar CE, con la detección automática y la predicción automática de temperatura/vibración/ruido/presión.




Características del producto

● Alta productividad: El cuerpo giratorio está estáticamente equilibrado y equilibrado dinámicamente para las pruebas y la corrección. Cuando se ejecuta, la máquina tiene una pequeña vibración y una voz baja. El huso no genera calor durante la operación continua de alta velocidad a largo plazo. Tiene alta eficiencia de producción y rentabilidad.

● Tensión estable: El rotor de histéresis corta el campo magnético para formar tensión sin fricción mecánica. Está equipado con una función automática de desata y un ventilador de enfriamiento para garantizar una tensión estable.

● Tono preciso: Tomando el Capstan principal como punto de referencia de movimiento, el Capstan principal y cada cuadro giratorio adoptan un controlador de Servo Motion para un control preciso de movimiento entrelazado para que se pueda obtener un tono de envoltura preciso a cualquier velocidad.

● Salvando a mano de obra: Se instala un dispositivo de sujeción en el extremo de entrada de alambre de cada cabezal de envoltura. La fuerza de sujeción se puede ajustar sin dañar el cable; El cable se puede retirar en la dirección inversa; Gestión del modo de configuración, recuperación de un solo clic de fórmula SOP, preparación de inicio de un solo clic y inicio de un solo clic; Deténgase y apague cuando la cinta esté rota/terminada/medida, control inteligente, ahorrando mano de obra.

● Baja tasa de falla: Sin anillo de colección, sin cepillo de carbono, excepto el reemplazo regular de las piezas de uso: el rodillo guía de cinta, baja tasa de falla.

● Mantenimiento fácil: Uso de control de bus Profinet, transmisión de señal rápida, baja interferencia, cabilentación de detección de fallas remotas. La resolución de problemas y el mantenimiento están disponibles sin importar la máquina en cualquier país del mundo, siempre que haya una red de comunicación, luego se pueden proporcionar servicios de mantenimiento remoto rápidos.
