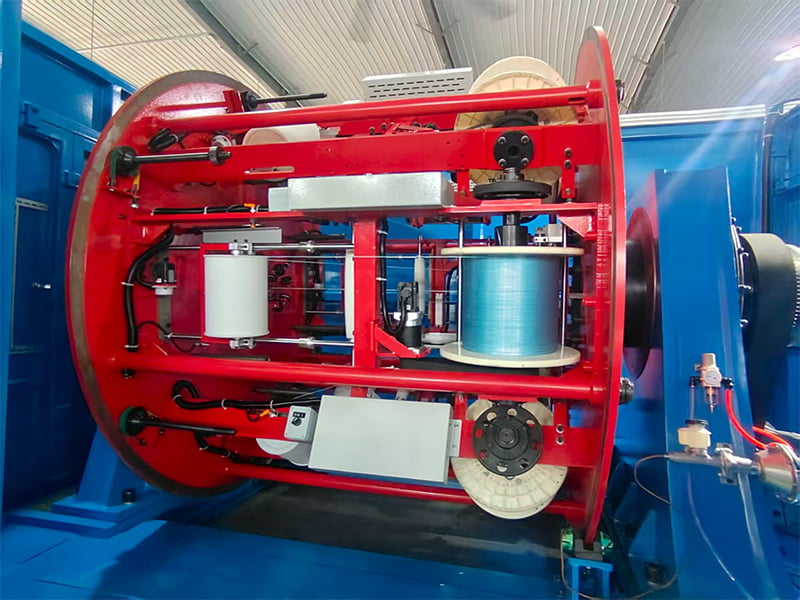

Línea de trenzado planetario de tipo activo de pago de cable de alta velocidad Ai

COMPONENTES

● Desenrollador planetario de 4 cabezales
● Máquina encintadora central
● Desenrollador planetario de 6 cabezales
● Máquina encintadora central
● Pago planetario de 8 cabezas
● Máquina encintadora central
● Cabrestante de ruedas dobles
● Bobina de recogida sin eje de tipo transversal
● Gabinete eléctrico CNC

Características del producto:

Dados los estrictos requisitos de integridad de la señal en interconexiones de alta velocidad en 112G/224G PAM4 dentro de centros de datos y clústeres de computación de IA, los cables DAC de alta velocidad (como QSFP-DD/OSFP) enfrentan actualmente desafíos críticos de fabricación, incluidas fluctuaciones de impedancia, pérdida de retorno y fatiga mecánica inducida por diseños de cableado densos.

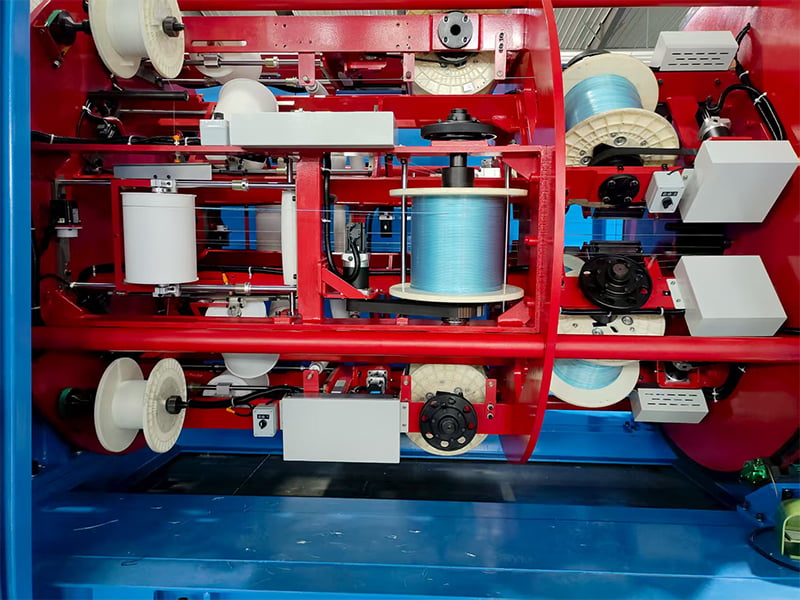

La línea de trenzado planetario de tipo pago activo de cable de alta velocidad AI es un equipo de producción en masa dedicado desarrollado precisamente para abordar los puntos débiles de la transmisión de alta frecuencia antes mencionados. Sus principales ventajas se materializan en las siguientes tres dimensiones.

● Control dinámico de tensión para garantizar la coherencia del rendimiento eléctrico:

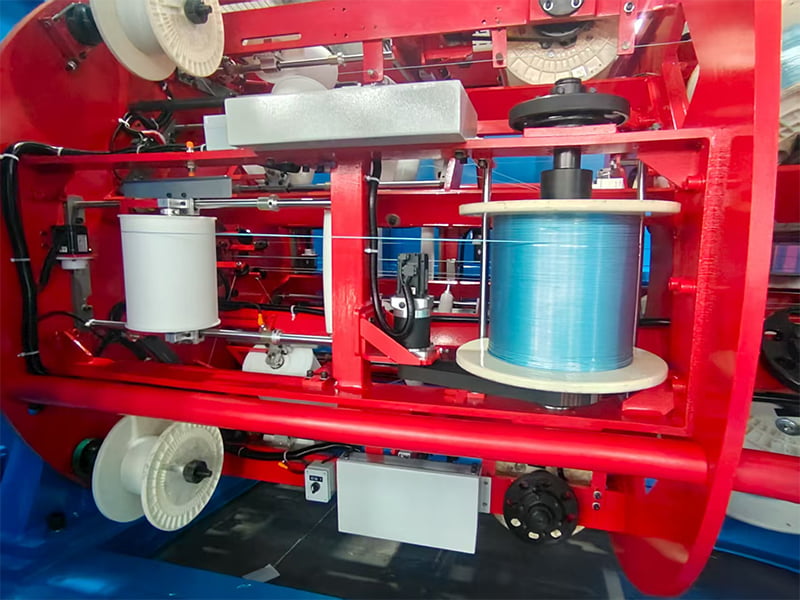

El sistema emplea un devanado servoalimentado de precisión para realizar un devanado dinámico de tensión constante para múltiples cables paralelos durante el cableado de alta velocidad. Al minimizar las fluctuaciones de tensión, previene eficazmente la deformación microscópica por tracción de la capa de aislamiento, garantizando así que la impedancia característica y el retardo sesgado de los cables terminados cumplan estrictamente con los estándares de transmisión de alta frecuencia.
● Localizador de conos especializado para eliminar los puntos débiles de los cables planos:
En respuesta a las características físicas del cable plano (Twinax), que son propensos a torcerse y desalinearse (antivuelco) durante el trenzado, la máquina está equipada con una lanzadera torsionadora de cono diseñada a medida. Este trenzado guía progresivamente los cables hasta el punto de trenzado, evitando el antivuelco y asegurando que la tensión se aplique de manera uniforme y paralela a lo largo del cable. Como resultado, elimina eficazmente la concentración de tensión física que, de otro modo, se introduciría por la deformación del borde.

● Eliminación de tensiones estructurales internas durante el cableado:
Esto permite que los cables terminados posean una mayor resistencia a la flexión y a la falla por fatiga en los entornos estrechos y de alta densidad de enrutamiento de flexión típicos de los centros de datos, extendiendo así significativamente su vida útil estructural física en operaciones a largo plazo.

Especificaciones técnicas
