Cables aplicables: PCIe4.0, PCIe5.0, PCIe6.0, etc.

PCIe 5.0/6.0/7.0 cables de alta velocidad

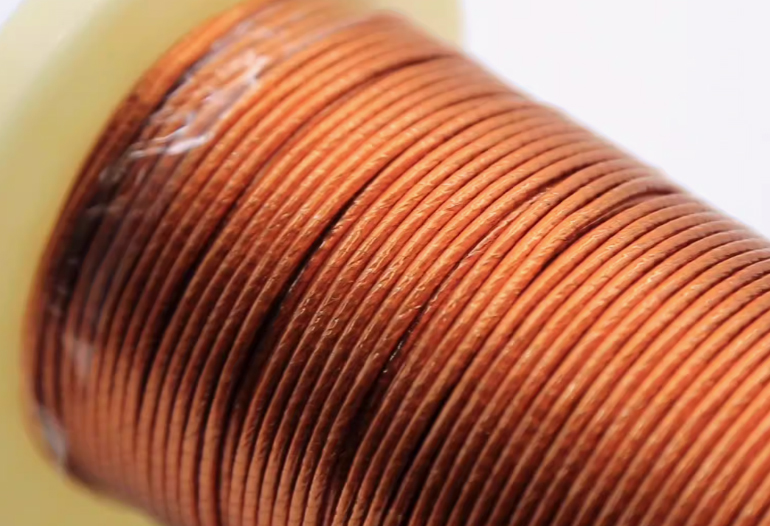

Cables PCIe 5.0 de alta velocidad
PCIe (componente periférico Interconnect Express) es un estándar de interfaz de alta velocidad y se usa ampliamente para la comunicación entre dispositivos dentro de los sistemas informáticos, como tarjetas gráficas, tarjetas de red y discos duros. El PCIe 5.0 es la quinta generación de este estándar, ofrece tasas de transferencia de datos significativamente aumentadas y ancho de banda expandido. El ancho de banda máximo teórico de PCIe 5.0 puede alcanzar 64 GB/s, con cada carril capaz de una tasa de transferencia bidireccional de 16 GB/s.

Aplicaciones de cables PCIe 5.0 de alta velocidad
Estos cables de alta velocidad se utilizan principalmente para la transferencia de datos internos en servidores de datos, particularmente en entornos informáticos de alto rendimiento como IA y servidores refrigerados por líquidos. Cumplen con las demandas de transferencia rápida de datos en servidores de big data, centros de datos y varias aplicaciones integradas.

Diseño y fabricación de cables PCIe 5.0 de alta velocidad
El diseño y la fabricación de cables PCIe 5.0 de alta velocidad implican un proceso complejo, teniendo en cuenta las consideraciones para el diseño de señal de alta velocidad y la selección de sustratos de alta velocidad. Con la liberación de la especificación PCIe 5.0, los ajustes y optimizaciones correspondientes en el diseño de PCB (placa de circuito impreso) son necesarios para garantizar la estabilidad de la señal y la eficiencia de la transmisión.

Mercados de cables PCIe 5.0 de alta velocidad
Aunque los cables PCIe 5.0 de alta velocidad admiten tasas de transferencia de datos ultra rápidos, sus etiquetas de precios más altas los han convertido en un punto de interés para los usuarios profesionales y los jugadores ávidos. Los SSD PCIe 5.0 pueden superar fácilmente los 12000 MB/s en las velocidades de lectura/escritura secuenciales, pero son significativamente más caros que los productos PCIe 4.0 de capacidad equivalente.

Desarrollo futuro de cables PCIe 5.0 de alta velocidad
La organización PCI-SIG ha lanzado la especificación del cable CopperLink, aplicable a PCIe 5.0 y 6.0, que ofrece velocidades de transferencia de datos de 32.0GT/s (PCIe 5.0) y 64.0gt/s (PCIe 6.0). Esta especificación integra perfectamente los cables PCIe con las especificaciones eléctricas básicas de PCIe, proporcionando distancias de señal más largas y flexibilidad topológica.

Conclusión
En resumen, los cables PCIe 5.0 de alta velocidad son un componente esencial de los sistemas informáticos modernos, que proporciona un soporte robusto para la computación de alto rendimiento y la transferencia de datos. A medida que la tecnología continúa avanzando, podemos anticipar la aplicación y el desarrollo de PCIE 5.0 y sus versiones posteriores en una gama más amplia de campos.

PCIe 6.0 cables de alta velocidad
Descripción general de los cables PCIe 6.0 de alta velocidad
El cable PCIe 6.0 de alta velocidad marca un hito significativo en la tecnología de transferencia de datos. Esta nueva generación de cables cuenta con una velocidad de enlace de 64GT/s por canal, duplicando efectivamente la tasa de transferencia de datos de su predecesor, PCIe 5.0. Este salto en el rendimiento es particularmente crucial para los sectores informáticos de alto rendimiento, como los centros de datos, la inteligencia artificial y los servidores de aprendizaje automático, ya que satisface las crecientes demandas de procesamiento de datos de estos campos.

Aplicaciones de cables PCIe 6.0 de alta velocidad
Estos cables están diseñados principalmente para la transferencia de datos internos dentro de varios servidores de big data, incluidos los de IA y enfriamiento de líquidos. Los cables están diseñados para abordar las necesidades de los centros de datos y los entornos informáticos de alto rendimiento, manteniendo el mismo ancho de banda a distancias más largas que los cables de cobre. Esta capacidad es vital para la construcción de IA a gran escala y servidores de aprendizaje automático.

Desarrollos futuros de cables PCIe 6.0 de alta velocidad
A medida que la tecnología continúa avanzando, se espera que los cables PCIe 6.0 de alta velocidad ofrezcan tasas de transferencia de datos aún más altas y un menor consumo de energía. A partir de octubre de 2024, el desarrollo de cables de comunicación de alta velocidad PCIe 6.0 está en curso, lo que indica un progreso constante hacia la realización del producto. El PCI-SIG ya ha iniciado el trabajo en el desarrollo de cables Copprlink para la tecnología PCIe 7.0 GT/S 128.0, lo que demuestra su compromiso continuo con soluciones de cableado de alta velocidad. Esto sugiere que los cables PCIe 6.0 de alta velocidad son solo un paso hacia tecnologías de transferencia de datos aún más avanzadas, con muchos más avances en el horizonte.

Conclusión
El cable PCIe 6.0 de alta velocidad representa un avance importante en la tecnología de transferencia de datos, que proporciona informática de alto rendimiento y centros de datos con velocidades de transferencia de datos más rápidas y mayor ancho de banda. Aunque todavía está en la fase de desarrollo, la industria ya reconoce su potencial. A medida que se lanzan la tecnología y los productos, los cables PCIe 6.0 de alta velocidad están listos para convertirse en una tecnología clave que impulsa el desarrollo de futuros dispositivos electrónicos.

PCIe 7.0 cables de alta velocidad
Descripción general de los cables PCIe 7.0 de alta velocidad
El próximo PCIE 7.0 representa un avance significativo en la tecnología de interconexión informática, diseñada para duplicar la velocidad de transferencia de datos por pin a 128 GT/s, cuadruplando efectivamente los 32 GT/s de PCIe 5.0 y duplicando los 64 GT/s de PCIe 6.0. Esta velocidad mejorada está a punto de ser una bendición para futuros centros de datos y aplicaciones que exigen tasas de transferencia de datos más rápidas, incluidas las de inteligencia artificial y computación de alto rendimiento.

Características técnicas de PCIe 7.0
La naturaleza de alto ancho de banda de PCIe 7.0 lo posiciona como un jugador clave en los centros de datos, la IA y la computación de alto rendimiento, que facilita las transferencias de datos a mayor escala y el cálculo expedido. Con el aumento de la tasa, PCIe 7.0 puede lograr un ancho de banda unidireccional de 256 GB/s en una configuración X16, mejorando significativamente el rendimiento de las aplicaciones intensivas en datos. Sin embargo, el impulso de velocidad también presenta desafíos técnicos como la integridad de la señal, la gestión de energía y el diseño térmico, lo que requiere la adopción de tecnologías y materiales de capa física más avanzadas.

Historial de desarrollo de PCIe 7.0
El viaje de PCIe 7.0 comenzó en 2022 cuando el PCI-SIG anunció la especificación en su conferencia de desarrolladores. Para el año siguiente, el PCI-SIG había completado el primer borrador de la versión 0.3 de la especificación, que luego se distribuyó a los miembros, marcando el comienzo oficial del desarrollo estándar PCIe 7.0.

Comparación con otras versiones
En comparación con PCIe 5.0 y 6.0, PCIe 7.0 duplica la frecuencia del bus en la capa física. Además, el estándar retiene la modulación de amplitud de pulso con señalización de cuatro niveles (PAM4), tecnología de codificación de modo 1B/1BFLIT y corrección de corrección de error (FEC) utilizada para PCIE 6.0. El PCI-SIG ha indicado que la especificación PCIe 7.0 también se centra en los parámetros y el alcance mejorados de los canales, así como la eficiencia energética mejorada.

Perspectivas de aplicación de PCIe 7.0
Las capacidades de alto ancho de banda de PCIe 7.0 ofrecen amplias perspectivas de aplicaciones en centros de datos, IA y computación de alto rendimiento, que admiten transferencias de datos a mayor escala y velocidades de cálculo más rápidas. Con la introducción de este nuevo estándar, los fabricantes de hardware, los diseñadores de sistemas y los desarrolladores de software deben colaborar para construir un ecosistema compatible con PCIe 7.0, incluidos procesadores, dispositivos de almacenamiento y tarjetas de red que admiten el nuevo estándar.

Conclusión
En resumen, las interconexiones de alta velocidad PCIe 7.0 simbolizan la trayectoria futura de la tecnología de interconexión informática. Su alto ancho de banda y eficiencia están establecidos para traer cambios revolucionarios a los centros de datos, la inteligencia artificial y los sectores informáticos de alto rendimiento.

Cable aplicable: QSFP

Cables aplicables: Can Bus, Lin Bus, Canfd Bus, Flexray Bus, Most Bus, HSD Bus, también para cables estándar de bus de autobuses PROFINET ETHERNET industrial.

Bus automotriz

Sobrecarga de autobuses automotrices
El bus automotriz es las vías críticas de transmisión de datos que interconectan varios sistemas electrónicos dentro de un automóvil. Se utilizan ampliamente en diferentes sistemas automotrices, incluidos, entre otros, el tren motriz, el frenado, la dirección, el entretenimiento y los sistemas de aire acondicionado. A medida que la tecnología de electrónica automotriz avanza rápidamente, la demanda de sistemas de comunicación de vehículos también está en aumento. La velocidad de comunicación y el rango de transmisión de bus automotrices mejoran, con una creciente integración de diversas tecnologías de bus en redes híbridas para mejorar el rendimiento y la confiabilidad general del sistema. Esta evolución está impulsando el desarrollo y la aplicación de varias tecnologías de autobuses automotrices, que son esenciales para mejorar el rendimiento general y la experiencia del usuario de los vehículos.

Tipos y características comunes del autobús automotriz
Can Bus.
Introducción: La red del área del controlador (CAN) es un bus de comunicación serie compartido de dos hilos desarrollado por Bosch en 1983.
Características: ofrece una tasa de transmisión máxima de 1 mbit/s, y tiene arbitraje no destructivo, control distribuido en tiempo real y mecanismos confiables de manejo y detección de errores.

Autobús Can-FD
INTRODUCCIÓN: CAN con la velocidad de datos flexible (CAN-FD) es una actualización para la CAN, reteniendo sus características principales al tiempo que aborda las limitaciones en la longitud de los datos y el ancho de banda.
Características: Admite tasas de transmisión de datos más altas y permite una longitud máxima de datos de 64 bytes.

Bus
Introducción: la red de interconexión local (LIN) es una red de comunicación serie de bajo costo basada en la interfaz UART universal.
Características: Casi todos los microcontroladores tienen el hardware necesario para LIN, y los nodos esclavos pueden lograr la auto-sincronización sin osciladores de cuarzo o cerámica, reduciendo los costos de hardware para los dispositivos.

Autobús Flexray
Introducción: Flexray es un protocolo estándar promovido por una alianza formada por BMW, DaimlerChrysler, Philips y Motorola, utilizado principalmente para operaciones de transmisión por cable.
Características: ofrece un alto ancho de banda y tolerancia a fallas, utiliza comunicación de doble canal para la redundancia y tiene longitudes de mensajes configurables para una alta flexibilidad.

La mayoría de los autobuses
Introducción: el transporte del sistema orientado a los medios (la mayoría) es una tecnología de transmisión en serie orientada a los medios desarrollada específicamente para uso interno.
Características: Se utiliza principalmente para la transmisión multimedia y admite la transferencia de datos de alta velocidad, adecuado para sistemas de navegación y entretenimiento.

Bus automotriz
Introducción: Ethernet en vehículos es una nueva generación de tecnología de comunicación de red de área local en el vehículo basada en la tecnología Ethernet.
Características: se caracteriza por alta velocidad, alta confiabilidad, baja latencia y baja radiación electromagnética. Admite tasas de transferencia de datos de hasta 100Mbps o incluso 1 Gbps, excediendo significativamente las capacidades de CAN.

Cables HSD
Introducción: el sistema de conexión de alta velocidad (HSD) es un sistema de interconexión totalmente protegido. Los cables HSD cuentan con una estructura protegida de 4 conductores (4C) utilizada principalmente para la transmisión de datos de alta velocidad, como cumplir con los requisitos de datos de alta frecuencia en aplicaciones automotrices. Con una impedancia característica de 100Ω, proporciona dos pares de pares de señales diferenciales para la industria automotriz. Puede transmitir datos basados ​​en la señalización diferencial de bajo voltaje (LVDS) y se usa ampliamente en módulos de información y entretenimiento automotriz, cámaras y pantallas. También es compatible con los estándares USB2.0/3.0 y Ethernet (10BASE-T1S, 100BASE-TX, 100BASE-T1, 1000BASE-T1, Broadr-Right), que ofrece una alta eficiencia de blindaje. En las aplicaciones del sistema ADAS de vista envolvente, las cámaras se conectan al arnés de cableado a través de conectores Fakra, con el otro extremo del arnés conectado a los conectores HFM (mini-fakra), lo que permite que los datos capturados se transmitan al sistema de visión envolvente (AVM) del vehículo. Luego se transmiten los datos al host a través de un conector HSD y finalmente a la pantalla de visualización a través de un cable de conexión HSD.

Nuevos cables y cables de vehículos eléctricos de energía (EV)
Los nuevos cables y arneses del vehículo eléctrico (EV) de Enger desempeñan un papel crucial en la industria de los vehículos eléctricos, ya que su rendimiento y calidad afectan directamente la seguridad y funcionalidad de todo el vehículo.

La importancia de los cables y cables de EV
Los cables y cables EV son parte integral de los sistemas de carga del vehículo, los sistemas de control de motor y los dispositivos electrónicos a bordo. Deben poseer una buena resistencia al calor, resistencia al frío, resistencia a la corrosión y una alta conductividad para garantizar el funcionamiento estable del vehículo en varias condiciones duras.

Tipos de cables y cables EV
1. Cables de la estación de carga: estos cables de alto voltaje conectan las estaciones de carga a los vehículos eléctricos y generalmente tienen un área de sección transversal más grande y una corriente más alta.
2. Arneses de carga rápida: conectan el puerto de carga rápida a la caja de alto voltaje.
3. Arneses de carga lenta: conectan el puerto de carga lenta al cargador a bordo.
4. Cables de devanado del motor: utilizados para los devanados de los motores de vehículos eléctricos, estos cables requieren aislamiento superior y resistencia al calor.
5. Cables de transmisión de señal: responsable de transmitir varias señales de vehículos, como las señales de control y datos, estos cables deben tener buenas capacidades anti-interferencia y características de baja pérdida.
6. Cables de batería de alto voltaje: conectan la batería de alto voltaje a la caja de alto voltaje.
7. Cables de controlador del motor: conectan la caja de alto voltaje al controlador del motor.
8. Arnés auxiliares de alto voltaje: conectan la caja de alto voltaje a varios componentes, como convertidores DC/CC, cargadores a bordo, compresores de aire acondicionado y PTC de aire acondicionado.

Características y especificaciones de arneses de cables
Resistencia de corriente eléctrica: los arneses de cables están diseñados para acomodar niveles variables de corriente eléctrica, con clasificaciones comunes de 250a, y en algunos motores eléctricos de alta potencia, pueden alcanzar hasta 400a.
Resistencia a la temperatura: están disponibles en diferentes grados de resistencia a la temperatura, incluidos 125 ° C, 150 ° C y 200 ° C. Típicamente, para aplicaciones de alta temperatura, se eligen cables que pueden soportar 150 ° C, mientras que para condiciones de baja temperatura, se seleccionan cables que pueden soportar -40 ° C.
Rendimiento de blindaje: todo el circuito de arnés de alambre de alto voltaje está protegido para reducir el impacto de la interferencia electromagnética (EMI) e interferencia de radiofrecuencia (RFI) en los sistemas del vehículo.

Especificaciones y aplicaciones de los cables de carga
Vehículos eléctricos para el hogar: estos generalmente vienen con cables de carga de corriente alterna (AC), que están disponibles en calificaciones de corriente 32A y 16A.
Capacidad de carga rápida de DC: los cables para esta característica son proporcionados por la estación de carga y generalmente tienen especificaciones de 120a y 200a, dependiendo de la configuración de potencia de la estación de carga.
Especificaciones del cable de carga: los cables de 2.5 mm² y 4 metros cuadrados son adecuados para productos eléctricos de alta potencia, con la elección específica dependiendo de la corriente de carga y las consideraciones de distancia.
Tecnologías y materiales clave en nuevos cables y cables de vehículos eléctricos de energía
Materiales de retraso de llama: para mejorar la seguridad, muchos cables y cables de vehículos de energía nuevos se fabrican con materiales de retardante de llama para evitar accidentes de incendio.
Tecnología de blindaje: algunos nuevos cables y cables de vehículos de energía incorporan tecnología de blindaje para proteger de manera efectiva contra la interferencia electromagnética, mejorando así la estabilidad de la transmisión de la señal.

Estado del mercado y tendencias de desarrollo de nuevos cables y cables de vehículos eléctricos de energía
Con el rápido crecimiento del nuevo mercado de vehículos energéticos, la demanda de nuevos cables y cables de vehículos de energía también está aumentando. Para 2024, se espera que las ventas anuales de nuevos vehículos energéticos superen los 17 millones de unidades, que es 50 veces las 350,000 unidades vendidas en 2014. Mirando hacia el futuro, la tendencia de desarrollo de nuevos cables y cables de vehículos energéticos se centrará más en mejorar el rendimiento, la conducción inteligente, la protección ambiental y la seguridad.

Conclusión
Los nuevos cables y cables de vehículos eléctricos de energía son un componente crucial de la nueva cadena de la industria de los vehículos de energía, y su rendimiento y calidad afectan directamente la seguridad y el rendimiento de todo el vehículo. A medida que el nuevo mercado de vehículos eléctricos de Energy continúa expandiéndose rápidamente, la demanda del mercado de nuevos cables y cables de vehículos eléctricos de energía también está creciendo, lo que indica una perspectiva prometedora del mercado.

Cables aplicables: Cat5 / Cat5e / Cat6 / Cat6a / Cat7 / Cat8

Cables de red de gatos
Los cables de red CAT, también conocidos como cables de par de pares retorcidos, son el tipo de cables de red común y ampliamente utilizado. Incluyen varios estándares como Cat5e, Cat6, Cat6a y Cat7, cada uno con distintas características de rendimiento y escenarios de aplicación.

Clasificación por tipo de blindaje
PAR TRATULADO SIN BLANCO (UTP): la mayoría de los cables de red en uso son de este tipo. Si bien no pueden resistir completamente la interferencia externa, emplean un método para introducir señales de interferencia. Estas señales se acoplan magnéticamente en los conductores, y los pares muy retorcidos absorben la interferencia, generando una señal en modo común. Al final del receptor, esta señal puede cancelarse mediante líneas diferenciales, lo que permite analizar la señal original.
PAR TRATULADO BLIENTE (FTP): estos cables ofrecen una buena resistencia a la interferencia y son adecuados para entornos con altos niveles de interferencia electromagnética.

Características estructurales de los cables de red
Estructura de cable de par torcido:
Los cables de par de pares retorcidos son medios de transmisión que se asemejan a líneas telefónicas, con cada cable aislado y codificado por color para su identificación. El propósito de retorcer dos conductores es cancelar una forma de interferencia electromagnética (EMI) de otros pares y fuentes externas.
Para evitar la interferencia entre pares, cada par se torce a una velocidad diferente. Típicamente, el par blanco-naranja/naranja se tuerce firmemente, mientras que el par de marrón blanco/marrón está escasamente dispuesto.
Los pares retorcidos son sensibles a la interferencia electromagnética e incluso pueden fallar. La integridad del giro es un factor crucial, y debe mantenerse durante la instalación. El manejo repetido puede alterar el toque de giro, lo que puede conducir a la falla del cable. Para controlar el giro de los pares, se emplean soluciones como cables de red de servicio pesado o cables de pares unidos.

Características de rendimiento de diferentes tipos de cables de red CAT
CAT5E (cable de red mejorado de categoría 5E)
El rendimiento de los cables CAT5E ha mejorado significativamente en comparación con los cables CAT5. Ofrecen una atenuación reducida, una diafonía más baja y un ACR más alto, así como una mejor relación señal / ruido y diferencias de retraso de tiempo más pequeñas. Con un ancho de banda máximo de 100MHz y un medidor estándar de 24 AAWG, estos cables son adecuados para las redes Gigabit Ethernet y pueden satisfacer las necesidades diarias de la red de la mayoría de los hogares y oficinas.

Cat6 (cable de red de categoría 6)
El rendimiento de la transmisión de los cables CAT6 excede con creces el estándar mejorado de categoría 5E, lo que los hace ideales para aplicaciones de transmisión de red de velocidad Gigabit. Con un ancho de banda de transmisión de 250MHz, estos cables muestran un rendimiento mejorado en la diafonía y la pérdida de retorno en comparación con los cables mejorados de categoría 5E. El buen rendimiento de la pérdida de retorno es crucial para las aplicaciones de red de alta velocidad Full-Duplex de nueva generación, y son adecuadas para aplicaciones con tasas de transmisión superiores a 1 Gbps.

CAT6A (cable de red de categoría 6 mejorado)
Como mejora sobre CAT6, los cables CAT6A se utilizan principalmente en diez redes de gigabit. Tienen un rendimiento significativamente mejor en la diafonía externa y otras áreas en comparación con los cables CAT6, con un ancho de banda de transmisión de 500MHz y una velocidad de transmisión máxima de 10 Gbps.

CAT7 (CAPÍA DE CATED 7 Cable de red)
A diferencia de las categorías anteriores, los cables CAT7 son cables de par torcido blindados, se utilizan principalmente para 10 aplicaciones y desarrollo de tecnología Ethernet Gigabit. Con un ancho de banda de transmisión mínimo de 600MHz y una velocidad de transmisión de hasta 10 Gbps, cada par de cables en cables Cat7 tiene un escudo individual, y los cuatro pares están encerrados en un escudo grande común. El blindaje adicional da como resultado un diámetro de cable más grande. En términos de hardware de conexión, los sistemas CAT7 requieren que los conectores proporcionen al menos 60 dB de diafonía combinada cercana a 600MHz para todos los pares de cables.

CAT8 (cable de red de categoría 8)
Es la nueva generación de cables de red de doble blindaje (SFTP). Los cables CAT8 tienen dos pares de señal y pueden admitir un ancho de banda de 2000MHz, con velocidades de transmisión que alcanzan 40 GB/s. Sin embargo, su distancia de transmisión máxima se limita a 30 metros, lo que los hace adecuados para conexiones de corta distancia en centros de datos entre servidores, interruptores, paneles de parche y otros equipos. Aunque son adecuados para los centros de datos, los entornos de alta velocidad y el ancho de banda intensivo, tienen una distancia de transmisión más corta en comparación con los cables Cat7/ Cat7 mejorados, y superan con creces los últimos en términos de velocidad y frecuencia. Y también difiere significativamente de los cables Cat5e, Cat6/ Cat6 mejorados en términos de velocidad, frecuencia, distancia de transmisión y aplicaciones.

Desarrollo histórico y evolución de diferentes tipos de cables de redes CAT
CAT1: El ancho de banda de frecuencia máxima del cable es de 750 kHz, se usa para sistemas de alarma, o solo para la transmisión de voz (utilizado principalmente para cables telefónicos antes de principios de la década de 1980), a diferencia de la transmisión de datos.
CAT2: El ancho de banda de frecuencia máxima del cable es de 1MHz, utilizado para la transmisión de voz y la transmisión de datos a una velocidad máxima de 4Mbps, comúnmente utilizada en redes de token más antiguas utilizando la especificación de 4Mbps del protocolo de aprobación de tokens.
CAT3: La frecuencia de transmisión es de 16MHz, la velocidad de transmisión máxima es 10Mbps (10mbit/s), utilizada principalmente para el anillo de voz, 10mbit/s (10Base - T) y 4mbit/s token. La longitud máxima del segmento es de 100 m. Utiliza la forma RJ del conector y ahora se ha desvanecido del mercado.
CAT4: La frecuencia de transmisión es de 20MHz, utilizada para la transmisión de voz y la transmisión de datos a una velocidad de transmisión máxima de 16 Mbps (que se refiere al anillo de token de 16 Mbit/S), utilizado principalmente para LAN basados ​​en token y 10Base-T/100Base-T. La longitud máxima del segmento de red es de 100 m. Utiliza conectores RJ y no ha sido ampliamente adoptado.
CAT5: Estos cables cuentan con un ancho de banda de frecuencia máxima de 100MHz y una velocidad de transferencia de datos de 100Mbps, adecuada para la transmisión de voz y la transferencia de datos a la velocidad de 100 Mbps. Utilizado predominantemente para 100Base-T Ethernet, los cables CAT5 tienen una longitud máxima de segmento de 100 metros y utilizan los conectores de estilo RJ. Sobre la base del rendimiento de Cat5, los cables CAT5E están diseñados para aplicaciones Gigabit Ethernet (1000Mbps).
CAT6: con un rango de frecuencia de transmisión de 1MHz a 250MHz, los sistemas de cableado CAT6 aseguran un margen sustancial en la relación de diafalización alienígena de suma de potencia (PS-ACR) a 200MHz, ofreciendo el doble de ancho de banda de Cat5e. Ideal para aplicaciones con tasas de datos superiores a 1 Gbps. El cableado CAT6 se adhiere a una topología de estrella, con una longitud de enlace permanente máxima de 90 metros y una longitud de canal que no excede los 100 metros. Cat6e es una mejora de Cat6. Los cables CAT6E mantienen el mismo rango de frecuencia y la velocidad de datos máxima de 1000Mbps, pero mejoran el rendimiento en términos de diafonía, atenuación y relación señal / ruido. Cuentan con un separador en forma de cruz entre los cuatro pares retorcidos.
CAT7: Desarrollado para acomodar la tecnología de 10 Gigabit Ethernet, los cables CAT7 incluyen un escudo para cada par de cables y un escudo común adicional para los cuatro pares. En términos de la capacidad de conectar hardware, los parámetros del sistema CAT7 requieren que el encabezado de conexión a 600 MHz cuando todos los pares de cables proporcionen al menos 60 dB de devanado integrado de cadena de extremo cercano.
CAT8: El estándar relevante fue publicado oficialmente por la Asociación de la Industria de Comunicaciones de América (TIA) TR - 43 Comité en 2016 y cumple con el estándar IEEEE802.3BQ25G/40GBase - T. El estándar especifica la tasa de transmisión mínima para los cables de red CAT8 para admitir el cableado de red de 25 Gbps y 40 Gbps y cumple con el estándar ANSI/TIA - 568 - C.2-1. También especifica enlaces de canal y permanentes para cables de red CAT8 e incluye límites para el desequilibrio de la resistencia, TCL y ELTCTL.

Escenarios de aplicación para diferentes tipos de cables de red CAT
CAT5E: Este tipo de cable es ideal para las necesidades de red cotidianas en hogares y oficinas, como la navegación web general y el intercambio de archivos. Con la capacidad de admitir velocidades de gigabit, Cat5e es más que suficiente para los escenarios típicos de uso de la red.
CAT6: a menudo utilizado en entornos de red que exigen tasas de datos más altas y una resistencia sólida a la interferencia, como los centros de datos y las redes corporativas y las redes domésticas con requisitos de red más altos. Cat6 cuenta con un ancho de banda de transmisión de 250MHz, lo que lo hace adecuado para aplicaciones de red de Gigabit y satisface las necesidades de escenarios de red más exigentes.
Cat6a: Gracias a su rendimiento mejorado en la diafonía externa y un ancho de banda de transmisión de 500MHz, CAT6A se utiliza principalmente en redes de 10 gigabits. Es particularmente adecuado para grandes redes empresariales y centros de datos donde la transmisión de red de alta velocidad y estable es crítica.
Cat7: Como un cable de par retorcido blindado, Cat7 se destaca en aplicaciones que involucran tecnología 10Gigabit Ethernet. Se desempeña bien en las transmisiones de larga distancia, logrando distancias de 10 Gbps de hasta 100 metros. Esto lo hace ideal para entornos de alta velocidad y resistentes a la interferencia, como centros de datos premium e instalaciones de redes profesionales.
Cat8: A pesar de su distancia de transmisión máxima limitada de 30 metros, CAT8 admite un ancho de banda de 2000MHz y una tasa de transferencia de hasta 40 GB/s. Por lo general, se usa para conexiones de corta distancia dentro de los centros de datos, como entre servidores, interruptores, paneles de distribución y otros equipos, adecuados para escenarios de transmisión de datos de alta velocidad de corta distancia dentro de los centros de datos.

Cables de Ethernet industrial Profinet
Descripción general
Los cables Profinet son cables Ethernet industriales diseñados basados ​​en el protocolo Profinet, que se utilizan principalmente en varios sectores, como la producción de automatización industrial, los vehículos ferroviarios y los buques marítimos. Estos cables son compatibles con múltiples protocolos de comunicación de Ethernet industrial, incluidos EtherCat y Ethernet/IP, garantizando un rendimiento de transmisión estable y confiable incluso en entornos industriales duros.

Aplicaciones
Producción de automatización industrial: se utiliza para el cableado de máquinas, equipos, instrumentos y gabinetes de control.
Vehículos ferroviarios: garantiza la transmisión de señal estable y segura en los sistemas de tránsito ferroviario.
Buques marítimos: admite la transmisión de datos eficiente en los sistemas de comunicación de barcos.

Tipos y características
Escribe
Características: Adecuado para aplicaciones fijas, que cumple con los estándares de rendimiento de CAT5E.
Aplicaciones: se utiliza principalmente para el cableado en máquinas, equipos, instrumentos y gabinetes de control.

Tipo B
Características: Diseñado para instalaciones que pueden experimentar la flexión, capaz de resistir el movimiento ocasional o la vibración.
Aplicaciones: Adecuado para entornos con potencial de flexión, como ciertos equipos de automatización industrial.

Tipo C
Características: Ideal para aplicaciones de cadena de arrastre o entornos con frecuencia en movimiento.
Aplicaciones: Adecuado para situaciones de control de movimiento, como armas robóticas y otros equipos que requieren un movimiento frecuente.

Especificaciones técnicas
Rango de temperatura:
Aplicaciones fijas: -45 ° C a 120 ° C;
Aplicaciones móviles: -40 ° C a 110 ° C.
Temperatura de funcionamiento del conductor: 120 ° C.
Voltaje de prueba: 2000V/min (AC).
Impedancia característica: 100 ± 15Ω.
Radio de flexión: para aplicaciones fijas, es 10D (d de diámetro de cable de medios).

Construcción
Conductor: Conductor de cobre desnudo sólido, el diámetro es de 0.64 mm (22awg/1).
Aislamiento: PE (polietileno).
Varela interna: TPE (elastómero termoplástico).
Blindaje: blindaje de aluminio con trenzado de cobre con estateado.
Varela exterior: poliéter a base de poliéter pur.

Cables aplicables: Cables de robot, cables de cadena de arrastre industrial, cables de control industrial

Cables flexibles
Conceptos básicos de cables flexibles (cables de la cadena de arrastre)
Los cables flexibles son la buena opción para la transmisión de potencia y la transferencia de señal en los sistemas de movimiento que requieren un movimiento y flexión frecuentes. Alternativamente, se les conoce como cables remolcados, cables móviles, cables robóticos y más. Estos cables están diseñados para proteger los cables eléctricos del enredo, el desgaste, la extracción, el colgante y el desorden cuando las unidades de equipo se mueven hacia adelante y hacia atrás. No solo se mueven con la cadena de arrastre sino que también poseen una alta flexibilidad, haciéndolos resistentes al daño. La estructura del conductor de los cables flexibles se basa principalmente en la estructura de alambre de cobre retorcido de acuerdo con DIN, VDE 0295 e IEC 228 estándares, mientras que la vaina a menudo está hecha de baja viscosidad, materiales flexibles y resistentes al desgaste para reducir el desgaste durante el movimiento reciprocador continuo.

Aplicaciones de cables flexibles
Los cables flexibles se utilizan ampliamente en varios sectores industriales, incluidos, entre otros, sistemas electrónicos industriales, producción automatizada, equipos de almacenamiento, robótica, sistemas de protección contra incendios, vehículos eléctricos, grúas, máquinas de control numérico e industrias metalúrgicas.

Clasificación de cables flexibles
Los cables flexibles se clasifican en función de sus funciones, principalmente en cables de sensor/codificador, cables de servomotor, cables robóticos, cables limpios y cables de la cadena de arrastre.
Cables de cadena de arrastre: están diseñados para su uso dentro de las cadenas de arrastre, moviéndose y doblando repetidamente con el sistema. Requieren una alta flexibilidad y resistencia a la flexión, como los cables de alta flexibilidad TRVV, que son conocidos por su corta longitud lay, buena resistencia a la diafonía e idoneidad para configuraciones de línea de señal de alta velocidad.
Cables de codificadores: para garantizar una transmisión precisa de la señal durante la operación de codificadores, se necesitan cables especializados. Los cables estándar pueden sufrir problemas con las capas de blindaje, lo que lleva a la fusión de capas aislantes multinúcleo, lo que puede afectar el rendimiento.
Cables de alimentación: por ejemplo, los cables flexibles de la cadena de arrastre como TRVV5*2.5 Siran como líneas eléctricas para brazos robóticos flexibles. Están diseñados para ser resistentes a la curva, resistentes al aceite y resistentes a la extracción, lo que los hace ideales para aplicaciones que requieren un movimiento continuo y altamente flexible, como sistemas de cadena de arrastre, robots y sistemas de accionamiento móvil.

Tipos de cables flexibles
Los cables flexibles se pueden clasificar ampliamente en los siguientes tipos en función de sus especificaciones:

A. Cables de control flexibles
1. Cables de cadena de control flexible de la vaina PVC: Retardante de llama CC101, con un radio de curvatura de 8x.
2. Cables de cadena de control flexible blindado por la vaina PVC: Retardante de llama CC111, con un radio de curvatura de 10x.
3. Cables de cadena de control flexible de la vaina PVC: Retardante de llama CC120, con un radio de curvatura de 5x.
4. Cables de cadena de control flexible de la vaina PVC: Retardante de llama CC121, con un radio de curvatura de 8x.
5. Cables de cadena de control flexible de la vaina PUR: resistente al aceite, ácido y álcali resistente, resistente a la hidrólisis, resistente a los rayos UV, resistente a la temperatura, resistente al desgaste, a CC127 resistente al desgaste, con un radio de curvatura de 8x.
6. Cable de cadena de control flexible de control flexible: resistente al aceite, ácido y álcali resistente a la hidrólisis, resistente a la hidrólisis, resistente a los rayos UV, resistente a la temperatura, resistente al desgaste, resistente al desgaste CC117, con un radio de curvatura de 10x.
7. Cables de cadena de control flexible trenzado de alambre: resistente a UV, resistente a baja temperatura, resistente al desgaste, CC158, con un radio de curvatura de 10x.
8. Cables de cadena de control flexible de la vaina PETP: resistente al aceite, ácido y alcalino resistente a la hidrólisis, resistente a los rayos UV, resistentes a la temperatura, resistente al desgaste, resistente al desgaste, a un resistente a la llama, con un radio de curvatura de 5X.
9. Cable de cadena de control flexible de control flexible: resistente al aceite, resistente al aceite, ácido y resistente al álcali, resistente a la hidrólisis, resistente a la hidrálaga, resistente a los rayos UV, resistente a la temperatura, resistente al desgaste, al desgaste, resistente a la llama, resistente a la llama, con un radio de curvatura de 10x.

B. Cables de energía flexibles
1. Cable de cadena de energía flexible PVC: Retardante de llama CC305, con un radio de curvatura de 8x.
2. Cables de cadena de energía flexible blindada por la vaina PVC: Retardante de llama CC336, con un radio de curvatura de 10x.
3. Cables de cadena de energía de protección flexible de PETP: resistente al aceite, ácido y álcali resistente a la hidrólisis, resistente a la hidrólisis, resistente a los rayos UV, resistente a la temperatura, resistente al desgaste, resistente al desgaste CC358, con un radio de curva de 10x.
4. Cables de cadena de energía flexible protegido de vaina PETP: resistente al aceite, ácido y alcalino resistente a la hidrólisis, resistente a la hidrólisis, resistente a los rayos UV, resistentes a la temperatura, resistente al desgaste, resistente al desgaste, al resistente a la llama, con un radio de curvatura de 8X.

C. Cables de bus de datos flexibles
1. Cables de cadena de datos blindados por la vaina PVC: CC41, con un radio de curvatura de 8x.
2. Cable de cadena de datos blindado por la vaina PUR: resistente al aceite, ácido y alcalino resistente a la hidrólisis, resistente a la hidráLE, resistente a los rayos UV, resistentes a la temperatura, resistente al desgaste, resistente al desgaste, a un radio de curvatura de 10x.
3. Cables de cadena de datos protegidos de la vaina PETP: resistente al aceite, ácido y alcalino resistente a la hidrólisis, resistente a los rayos UV, resistentes a la temperatura, resistente al desgaste, resistente al desgaste, resistente a la llama, con un radio de curvatura de 10x.
4. Cables de cadena de datos protegidos con la vaina PETP: resistente al aceite, ácido y alcalino resistente a la hidrólisis, resistente a los rayos UV, resistentes a la temperatura, resistente al desgaste, resistente al desgaste, resistente a la llama, con un radio de curvatura de 12x.

D. Cables de servo flexibles
Cables de servo de la cadena protegida por la vaina PUR: resistente al aceite, ácido y álcali resistente a la hidrólisis, resistente a la hidrólisis, resistente a los rayos UV, resistentes a la temperatura, resistente al desgaste, resistente al desgaste, a un radio de curvatura de 10x.

Las características de la estructura interna de los cables flexibles
Los cables de la cadena de arrastre están diseñados meticulosamente con varios factores críticos en mente para garantizar su confiabilidad y durabilidad en condiciones duras:
1. Centro de tracción
El núcleo del cable está diseñado para tener un verdadero relleno de línea central, que está determinado por el número de núcleos y el espacio dentro del área de sección transversal de cada conductor. Este método salvaguarda efectivamente la estructura de renovación, evitando que cambie hacia el centro del cable.
2. Configuración del conductor
La selección del conductor flexible es crucial. En general, cuanto más fino es el conductor, más flexible es el cable. Sin embargo, los conductores excesivamente finos pueden conducir a enredos. Extensos experimentos han identificado el diámetro óptimo, la longitud y la combinación de blindaje longitudinal para cables individuales, que ofrecen la buena resistencia a la tracción.
3. Aislamiento de cables centrales
Los materiales de aislamiento dentro del cable no deben adherirse entre sí y deben soportar cada solo conductor. Solo los materiales de PVC o TPE moldeados por alta presión han demostrado su confiabilidad en aplicaciones que involucran millones de metros de cables de cadena de arrastre.

4. Cable varado
La estructura de varillas debe estar enrollada alrededor de un centro de tracción estable con la buena longitud. Debido a la aplicación de materiales de aislamiento, la variedad debe diseñarse de acuerdo con el estado de movimiento, con un método de varilla aplicado a partir de 12 cables de núcleo en adelante.
5. Varatas internas y exteriores
1) Varela interna: las vainas interiores de lana de extrusión blindada reemplazan materiales de lana de bajo costo, rellenos, asegurando que la estructura de varillas permanezca intacta.
2) Varela externa: las vainas externas hechas de varios materiales modificados ofrecen diferentes funcionalidades, como resistencia a los rayos UV, resistencia a baja temperatura, resistencia al aceite y optimización de costos. Todas las vainas externas poseen una alta resistencia al desgaste y no se adhieren a ninguna sustancia.

Características de rendimiento de cables flexibles

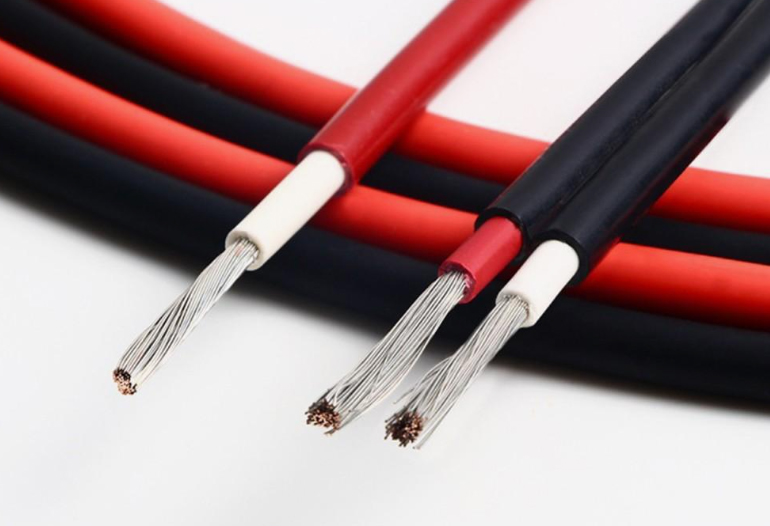

1. Alta flexibilidad: diseñada con una estructura flexible especial, como el uso de cables de cadena múltiples de cobre desnudo fino para el núcleo, cables de núcleo de doble cadena y algunos con una estructura resistente a la torsión que incluye un núcleo de refuerzo en el medio, estos cables pueden adaptarse de manera estable y confiable a acciones como levantamiento, coiliamiento e implementación. No se dañan fácilmente bajo flexión frecuente y son ampliamente aplicables en varios entornos que requieren flexión, como maquinaria de carpintería y equipos de transmisión de logística.
2. Resistencia a la flexión: capaz de resistir numerosos ciclos de flexión sin romperse, con una vida útil de flexión superior a 5 millones de ciclos, satisfaciendo las demandas de entornos de movimiento recíprocos de alta velocidad o situaciones con flexión frecuente.
3. Resistencia a la abrasión: la vaina, a menudo hecha de materiales resistentes al desgaste, reduce el desgaste durante el movimiento recíproco continuo, extendiendo así la vida útil del cable.
4. Resistencia a la intemperie: adecuada para varias condiciones climáticas, estos cables pueden funcionar normalmente a temperaturas altas o bajas, así como en ambientes húmedos.
5. Resistencia a la rotura: no se desgarra fácilmente bajo fuerzas externas, asegurando la integridad y el funcionamiento adecuado del cable.

Precauciones para el uso de cable flexible
Requisitos de colocación:
1. Al instalar cables flexibles, es crucial evitar torcerlos. En lugar de desentrañar el cable de un extremo del tambor del cable o el carrete, el tambor o el carrete se debe girar para poner el cable. Si es necesario, el cable se puede colocar o suspender. Los cables para este propósito deben tomarse directamente del carrete del cable.
2. Se debe prestar atención al radio de flexión mínimo del cable para evitar daños debido a la flexión excesiva.
3. Los cables deben colocarse libremente uno al lado del otro dentro de la cadena de cable, separados tanto como sea posible. Pueden estar separados por espaciadores o enhebrados a través de los huecos en los soportes de soporte. El espacio entre los cables en la cadena debe ser al menos el 10% del diámetro del cable, y los cables no deben tocar ni enredarse entre sí.
4. Ambos extremos del cable deben estar asegurados, o al menos el extremo en movimiento dentro de la cadena de cable debe estar asegurado. En general, la distancia desde el punto de mudanza del cable hasta el extremo de la cadena debe ser de 20 a 30 veces el diámetro del cable.
5. Asegúrese de que el cable pueda moverse libremente dentro del radio de flexión sin forzarlo, permitiendo un movimiento relativo entre los cables y el dispositivo guía.
6. Mantenimiento y reemplazo: si la cadena de cable se rompe, sus cables también deben reemplazarse, ya que el daño por estiramiento excesivo es inevitable.

Marcas conocidas en el mercado
Como componente industrial vital, el diseño y el uso de cadenas de cables son esenciales para garantizar la operación estable de los equipos y la seguridad del personal. Existen numerosas marcas de cadenas de cables disponibles en el mercado, con algunas marcas conocidas que ganan una alta reputación por su calidad: como IGU de Alemania, Lapp, Helu, E&E y Conkable. Estas marcas generalmente ofrecen una buena resistencia al desgaste, capacidades antienvejecimiento y anti-twisting, manteniendo un rendimiento estable en varios entornos de trabajo duros.
