Máquina torsionadora de jaulas El equipo realiza un trabajo en una planta de cables: toma alambres individuales de bobinas giratorias y los coloca alrededor de un eje común en un cordón redondo y estable. Ese hilo se convierte en el conductor o haz de núcleos que luego pasa por el aislamiento, la cinta y el revestimiento, por lo que cualquier falla que se produzca aquí viaja con el cable en cada paso posterior. Este artículo analiza cómo funciona el proceso de trenzado, cómo calcular la longitud del tendido y el tamaño del dado, en qué se diferencia una jaula giratoria de un diseño planetario y qué deben confirmar los compradores antes de realizar el pedido. Se basa en la experiencia de Gemwell Electrical Technology Co., Ltd, un proveedor de equipos de alambres y cables fundado en 2005 que diseña, fabrica y vende máquinas en más de 40 países.

Cómo una máquina retorcida de jaulas forma una hebra

Gemwell Electrical Technology Co., Ltd enumera la estabilidad de la calidad y la fabricación de precisión entre sus compromisos principales y, en una línea trenzada, esas dos ideas se reducen a cosas sencillas: tensión uniforme en cada cable, una rotación constante y una matriz de cierre que se mantiene firme. Antes de llegar a los números, es útil ver dónde vive cada uno de ellos en la máquina.

El recorrido del cable es corto. Los alambres individuales salen de sus bobinas en la jaula giratoria, se encuentran en la matriz de cierre, son arrastrados por el transportador y enrollados en el tensor. Cada etapa tiene un trabajo y cada una aparece directamente en el hilo terminado:

• Jaula de pagos: sujeta las bobinas y gira alrededor del eje del hilo. El número y el tamaño de las bobinas deciden cuántos cables puede colocar y cuánto dura el recorrido antes de recargar.
• Troquel de cierre: el punto donde los cables se unen y toman su forma redonda final. Un troquel demasiado grande deja los alambres exteriores sueltos y uno demasiado pequeño raya la superficie.
• Arrastre: establece la velocidad de la línea. Junto con la velocidad de la jaula, fija la longitud de colocación.
• Recogida: enrolla el hilo terminado, con la tensión adaptada al arrastre.
• Control de tensión de la bobina: La tensión desigual da como resultado una hebra que se inclina, se retuerce o se abre después de salir del troquel.

El recuento de cables en un hilo concéntrico también sigue un patrón fijo, lo que ayuda a la hora de planificar las posiciones de las bobinas para cada capa. Un cable central está rodeado por 6 cables en la primera capa, 12 en la segunda y 18 en la tercera, por lo que el total aumenta rápidamente: 7 cables de una capa, 37 de tres capas, 91 de cinco .

Cuadro 1: Total de alambres en un cordón concéntrico por número de capas alrededor del alambre central, calculado a partir de la geometría de los alambres redondos en contacto.

Longitud de tendido, velocidad de línea y tamaño de matriz: los números detrás de la configuración

Calcular la longitud del tendido

En un diseño de jaula giratoria, una vuelta completa de la jaula coloca los cables una vez alrededor del eje del cordón. Esto hace que el ajuste sea fácil de calcular, ya que la longitud del tendido es igual a la velocidad de la línea dividida por la velocidad de la jaula.

Longitud de tendido (mm) = velocidad de la línea (mm por minuto) dividida por la velocidad de la jaula (rpm)

Tome una línea que funcione a 20 m/min, que son 20.000 mm/min. A 200 rpm la longitud del tendido es 100 milímetros . Para cortarlo a 50 mm, puede elevar la jaula a 400 rpm a la misma velocidad de línea, o mantener 200 rpm y reducir la velocidad de la línea a 10 m/min. El gráfico 2 muestra qué tan rápido se acorta la puesta a medida que la jaula se acelera.

Cuadro 2: Longitud de tendido a una velocidad de línea fija de 20 m/min para diferentes velocidades de jaula, calculada con la fórmula anterior.

Debido a que la longitud del tendido está directamente relacionada con la velocidad de la línea y la velocidad de la jaula, lo primero que hay que acordar cuando se especifica una línea con el equipo de diseño de Gemwell Electrical Technology Co., Ltd, cuyo personal técnico, desde el diseño hasta la producción, tiene 26 años de experiencia en maquinaria de alambres y cables.

Estimación del tamaño del troquel

La matriz de cierre debe coincidir con el diámetro del cordón y una primera estimación es sencilla. Para alambres redondos puestos en contacto, el diámetro exterior es igual (2n 1) veces el diámetro del alambre único , donde n es el número de capas alrededor del cable central. Con alambres de 0,5 mm y 3 capas, eso da 7 veces 0,5 mm, o 3,5 mm. Las hebras reales caen de manera ligeramente diferente una vez que la tensión y la longitud del tendido entran en juego, así que trate la figura como el punto de partida para la prueba del troquel, no el tamaño final.

Cuadro 3: Diámetro exterior ideal del cordón como múltiplo del diámetro del alambre único (d) para 1 a 5 capas, calculado para alambres redondos en contacto antes de la compactación.

Jaula giratoria o varada planetaria: elección del diseño

La principal diferencia es lo que le sucede a cada cable a medida que se forma el hilo. En un diseño de jaula giratoria, las bobinas se desplazan dentro de la jaula y giran con ella, de modo que cada cable recibe una vuelta de torsión por paso. Muchos conductores lo hacen sin problemas y la máquina sigue siendo mecánicamente sencilla y puede funcionar rápidamente. Un diseño planetario sostiene cada bobina en un soporte que mantiene su orientación, de modo que el cable se tiende sin sufrir esa torsión. Los cables delicados o sensibles a la torsión a menudo necesitan un recorrido más suave.

Cuadro 4: Comparación relativa de los dos diseños en una escala de 1 a 5. Esta es una guía ilustrativa basada en la construcción general de la máquina, no en datos de prueba medidos.

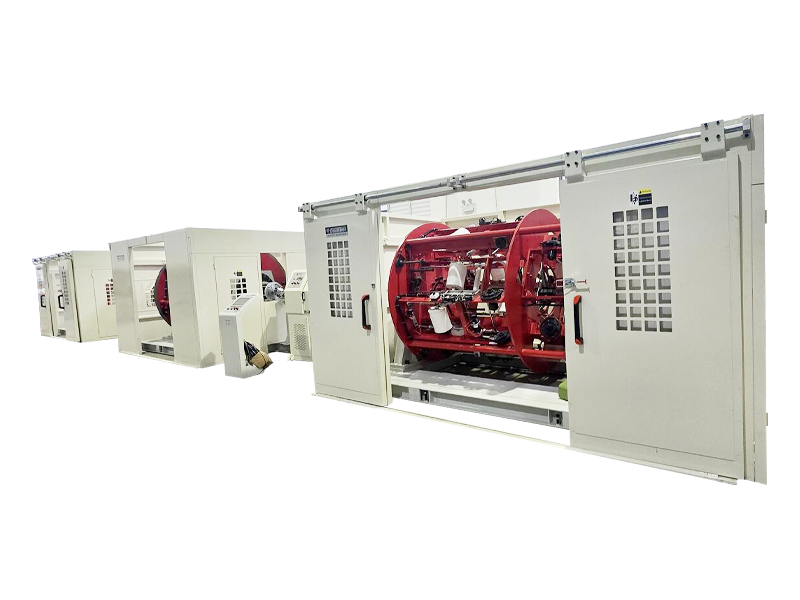

Máquina torsionadora de jaulas Las opciones de nuestra gama incluyen una línea de varado planetario de tipo pago activo y alta velocidad con IA, que cubre la ruta planetaria para los compradores que la necesitan.

Más allá del diseño en sí, nuestro objetivo es permanecer cerca de los fabricantes globales de cables y alambres de transmisión de información de alta gama, con la innovación continua en el centro de nuestra forma de crecer. Consideramos que el dominio de los procesos de extrusión, torsión, envoltura y cableado es la base, y que las herramientas de inteligencia digital para la medición, la comunicación, el ajuste y la automatización en la línea son el camino para ir más allá. El objetivo es ayudar a los clientes a hacer más con menos : mejor uso de la capacidad de la línea, calidad constante del producto y soporte cuando desarrollan nuevos diseños de productos o procesan nuevos materiales.

Ese enfoque se aplica a todas las líneas de cableado construidas en Gemwell Electrical Technology Co., Ltd, independientemente del diseño que utilice.

Ejecuciones de prueba, calibración y soporte después de la entrega

Gemwell Electrical Technology Co., Ltd somete cada máquina a un riguroso proceso de prueba y calibración que requiere una semana completa antes del envío, para comprobar la estabilidad y el rendimiento antes de que la máquina llegue a su piso.

El apoyo no termina en la puerta de la fábrica. Nos comprometemos a un respuesta las 24 horas a cualquier problema que un cliente encuentre al usar nuestras máquinas, y cada máquina lleva un garantía de calidad de un año con soporte de servicio de por vida detrás. En una línea de trenzado, puede aparecer una pequeña variación en la tensión o la velocidad en el torón mucho antes de que se detenga la producción, por lo que una respuesta rápida del fabricante cuenta.

Cualquiera que sea el proveedor con el que hable, un informe claro acelera la cotización y evita retrabajos. La Tabla 1 enumera lo que se debe tener listo.

Hemos estado diseñando, fabricando y vendiendo equipos de alambres y cables desde 2005, para clientes en Estados Unidos, Canadá, México, Alemania, Italia, India, Tailandia y más de 40 países en total. También damos la bienvenida a agentes que quieran crear una empresa y vender nuestras máquinas en nuestro nombre, para beneficio mutuo.

Preguntas frecuentes sobre la máquina torsionadora de jaulas

¿Para qué se utiliza una máquina torsionadora de jaulas?

Trenza varios cables individuales en un conductor redondo o haz de núcleos. Luego, el cordón pasa al aislamiento, la cinta o el revestimiento, según el cable que se esté fabricando.

¿Cómo elijo entre una jaula giratoria y un diseño planetario?

Comience con la torsión. Si los cables pueden dar una vuelta de torsión por tendido, una jaula giratoria es más simple y puede funcionar más rápido. Si son delicados o sensibles a la torsión, observe un diseño planetario.

¿Cómo cambio la longitud de colocación?

Cambie la relación entre la velocidad de la línea y la velocidad de la jaula. A 20 m/min, pasar de 200 rpm a 400 rpm reduce a la mitad la longitud de tendido de 100 mm a 50 mm.

¿Qué debo enviar a un proveedor para que la cotización sea precisa?

Material y diámetro del alambre, la cantidad de alambres y capas, el rango de longitud de tendido, la sensibilidad a la torsión y lo que sigue al hilo en su línea. La Tabla 1 anterior cubre cada elemento.

¿Qué tan rápido responde el fabricante si algo sale mal?

Gemwell Electrical Technology Co., Ltd se compromete a ofrecer un tiempo de respuesta de 24 horas para los problemas que encuentren los clientes al utilizar sus máquinas. Se aplica una garantía de calidad de un año y detrás de cada máquina hay soporte de servicio de por vida.

¿Puedo vender sus máquinas en mi propio mercado?

Sí. Damos la bienvenida a los agentes que crean empresas para vender nuestras máquinas en nuestro nombre, para beneficio mutuo. Ponte en contacto y dinos qué región cubres.
