Tres Servos Active Type Machine de cinta de alambre

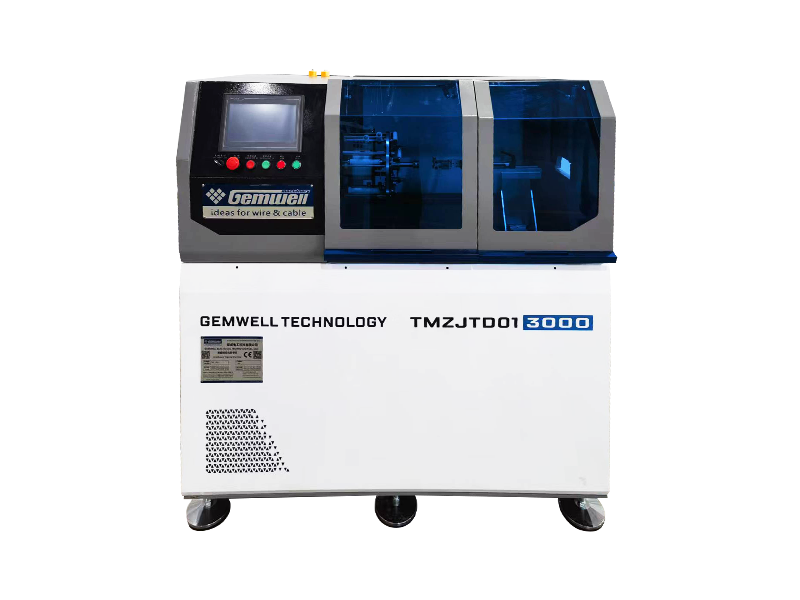

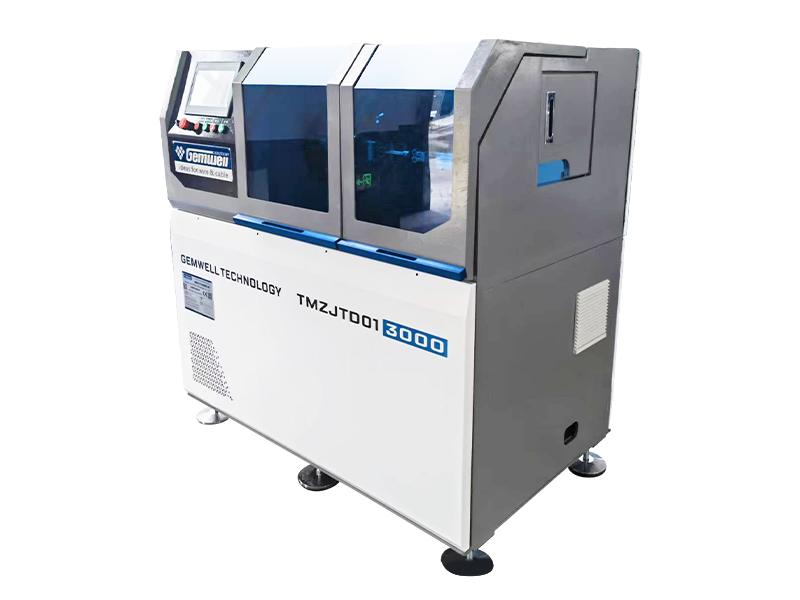

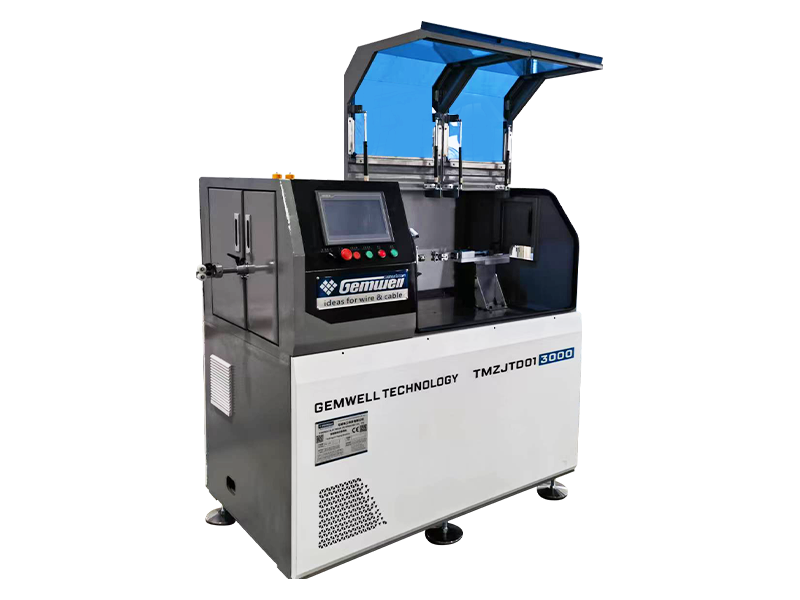

Tres Servos Active Type Machine de cinta para alambre ultra fino

Los cables ultram-finos se usan en varios campos, como teléfonos móviles, computadoras portátiles, iPads, médicos, militares, aeroespaciales, líneas microcoxiales, etc., etc., los cables con una especificación de AW36 o superior tienen las características del diámetro de los conductores pequeños, la baja resistencia a la tracción y el ancho de material de envoltura estrecha. Al realizar la producción de envoltura y envolver el material de la cinta en la superficie externa del material del conductor, el proceso de envoltura requiere una tensión de envoltura extremadamente baja. La estabilidad de la grabación, la tensión de la cinta, la tensión del cable de núcleo se aporta altamente a la calificación de la impedancia de cable, la atenuación, la pérdida de retorno y algunos otros índices de prueba. Las máquinas de envoltura con rendimiento deseable no solo pueden producir alambre ultra fino de alta calidad, sino también lograr mayores rendimientos de producción, lo que determina el nivel de posicionamiento del mercado y la competitividad del mercado de los fabricantes de cables. En los últimos 20 años, Gemwell se ha dedicado a la investigación e innovación de las máquinas de envoltura. A través de mejoras y actualizaciones continuas, la máquina de grabación de tipo activo Gemwell Three Active para cable ultra fino ha surgido como una mejor opción para reemplazar los modelos y procesos tradicionales de máquinas de envoltura. La siguiente configuración es para una configuración estándar de dos cabezas de grabación. Los usuarios pueden aumentar o disminuir el número de cabezas de envoltura de acuerdo con diferentes procesos de fabricación de cables. Las especificaciones y tipos de recogida, recompensa y capstan también se pueden personalizar y modificar de acuerdo con diferentes especificaciones de diámetro del cable.

Consulta +
PREV：No previous article
NEXT：Tres Servos Active Type Machine de grabación para cable de datos de nueva energía
Product Detalles

Componentes

Ø300 soporte de pago de energía 1
Soporte de tensión 1

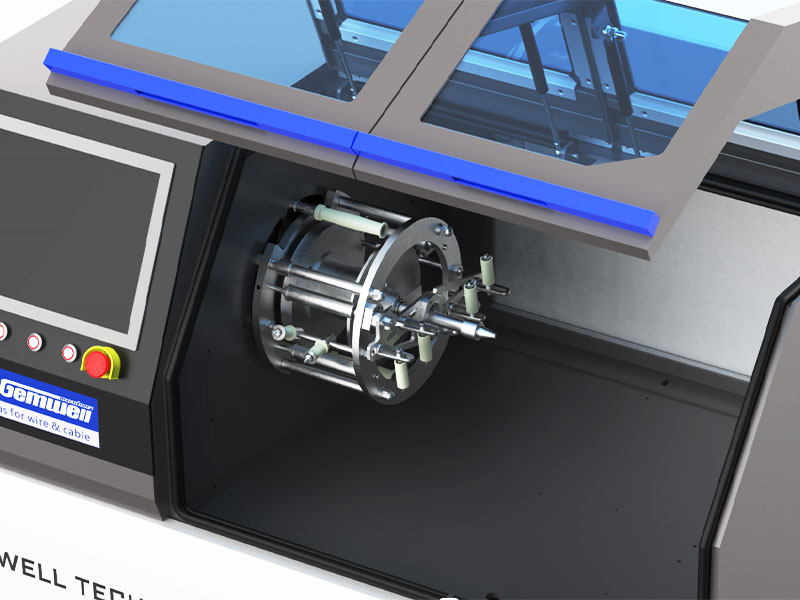

Cabezal de grabación de envoltura de energía de tres servo 1 1
Cabezal de grabación de envoltura de potencia de tres servo 2 1
Ø300 Tipo de gorra de cinturón 1
Probador de chispa 1
Ø300 máquina de recogida tipo eje 1
Sistema de control 1


Especificaciones técnicas

Tipo de estructura Tres Controlador de servo movimiento Tipo activo Máquina de envoltura de tensión constante/Máquina de envoltura de alimentación (Patente No. 202122403949.4a)
Tipo de alambre adecuado Adecuado para líneas de transmisión de alta velocidad, líneas coaxiales, líneas de control, cables especiales y otras cintas de devolución y envoltura de alambre redondos.
Materiales aplicables Al, Mylar, papel de cobre, PTFE, etc.
Diámetro del cable aplicable Rango óptimo: Ø0.2-1.5 mm
Especificación de producto Rango óptimo: Ø0.3-2.0 mm
Velocidad máxima MAX2500RPM (sin carga), la velocidad de arranque real se establece de acuerdo con los requisitos del cable
Rango de velocidad del cable 0.5-10m/min, el rango de velocidad es diferente según el tipo de cable.
Diámetro exterior del carrete de cinta Rango óptimo: Ø100*100
Ancho de cinta 1.5-15 mm
Diámetro interno del carrete de cinta 25.4
Tono de envoltura 0.5-10 mm, configuración de programa
Rango de tensión 0.5N-30N/50G-3000G
Potencia del motor principal 1,8kw Servo Motion Motor
Potencia de grabación Servo Motor de 1.3kw
Tensión de cinta de envoltura Servo Motor de 0.4kw
Poder de recogida Capstan de 400 ruedas tipo cinturón, motor de engranaje servo de 0.4kw
Poder de pago Motor de engranaje de 0.4kw
Poder de recogida Servo Motor de 0.8kw
Potencia de desplazamiento de devanado Controlador Servo Motion de 0.4kW
Longitud de la cinta 300 mm, sin cortar el cable al cambiar de carrete
Inspección de cinta Apagado automático Cuando la cinta está a punto de agotarse y romperse.
Molde de envoltura de cinta El molde interno de la cinta se fija en el conducto central, el molde exterior de la rueda de guía del cable se fija en el tubo de almacenamiento de cinta. Ambos moldes son extensibles y móviles.
Precisión de envoltura de cinta Tolerancia al tono: ± 1%, tolerancia de tensión: ± 1%.
Tasa de superposición 0-80%, configuración del programa
Gestión de fórmulas Producción digital, tensión, diámetro exterior, tono, s/z, distancia de fila, presión de aire y otros datos se pueden almacenar en el PLC.
Ajuste de tensión Los elementos de tensión de la cinta de envoltura/pago/recogida/envoltura son servomotores, el proceso SOP se almacena en PLC.
Protección contra la seguridad Cumplir con el estándar CE, con la detección automática y la predicción automática de temperatura/vibración/ruido/presión.




Características del producto

● Alta productividad: El cuerpo giratorio está estáticamente equilibrado y equilibrado dinámicamente para las pruebas y la corrección. Cuando se ejecuta, la máquina tiene una pequeña vibración y una voz baja. El huso no genera calor durante la operación continua de alta velocidad a largo plazo. Tiene alta eficiencia de producción y rentabilidad.

● Tensión estable: Tres servomotores proporcionan potencia respectivamente para controlar con precisión el movimiento del marco giratorio, la bandeja de material de la cinta y el bailarín de tensión.

Se eliminan varios factores influyentes, como los cambios en el carrete matrial o el diámetro de la almohadilla y la resistencia al viento, lo que resulta en una tensión estable.

● Tono preciso: Tomando el Capstan principal como punto de referencia de movimiento, el Capstan principal y cada cuadro giratorio adoptan un controlador de Servo Motion para un control de movimiento de enclavamiento preciso para que se pueda obtener un tono de envoltura preciso a cualquier velocidad.

● Salvando a mano de obra: Se instala un dispositivo de sujeción en el extremo de entrada de alambre de cada cabezal de envoltura. La fuerza de sujeción se puede ajustar sin dañar el cable; El cable se puede retirar en la dirección inversa; Gestión del modo de configuración, recuperación de un solo clic de fórmula SOP, preparación de inicio de un solo clic y inicio de un solo clic; Deténgase y apague cuando la cinta esté rota/terminada/medida, control inteligente, ahorrando mano de obra.

● Baja tasa de falla: Sin anillo de colección, sin cepillo de carbono, excepto el reemplazo regular de las piezas de uso: el rodillo guía de cinta, baja tasa de falla.

● Mantenimiento fácil: Uso de control de bus Profinet, transmisión de señal rápida, baja interferencia, cabilentación de detección de fallas remotas. La resolución de problemas y el mantenimiento están disponibles sin importar la máquina en cualquier país del mundo, siempre que haya una red de comunicación, luego se pueden proporcionar servicios de mantenimiento remoto rápidos.
