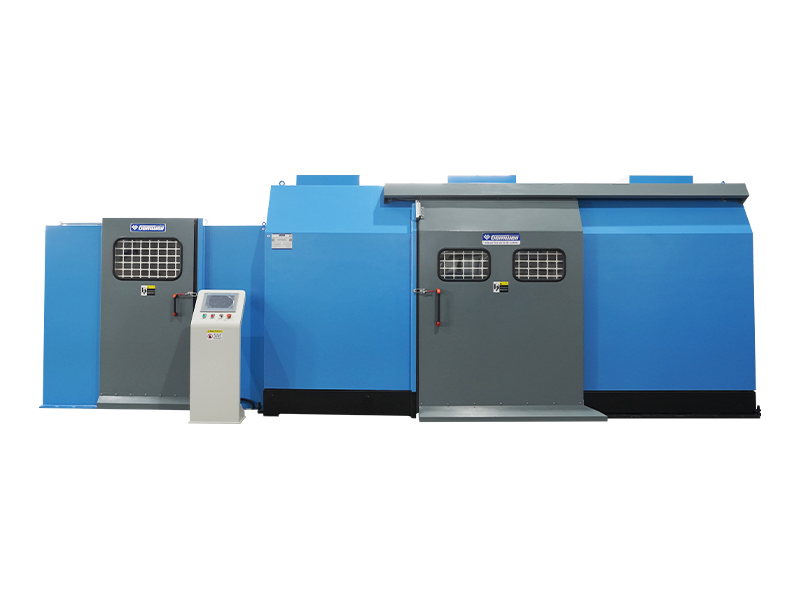

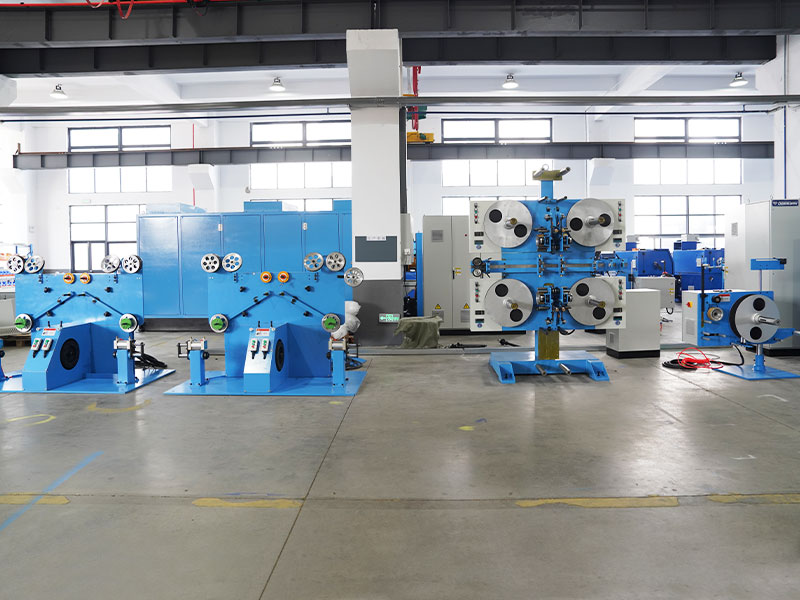

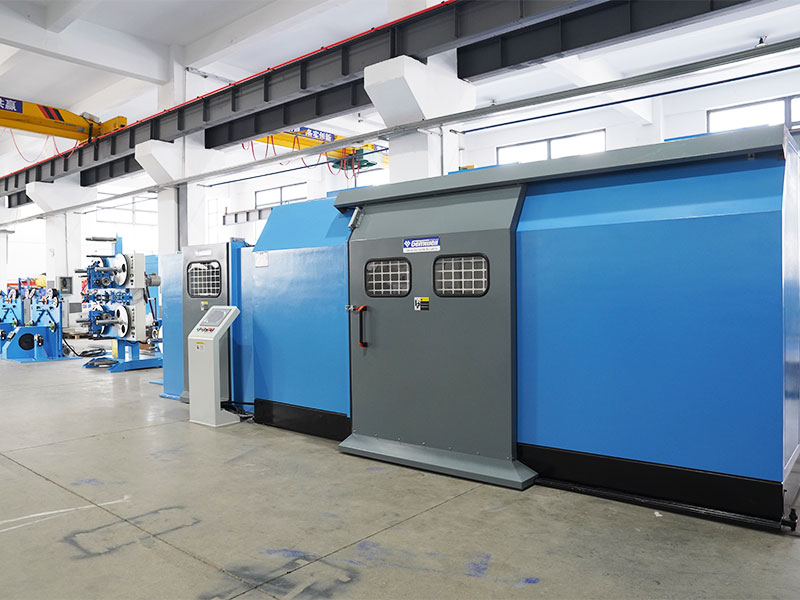

Máquina de torsión individual en voladizo

Machina de torcer en voladizo de tipo de servicio ligero (Capstán externo y recogida activa)

El voladizo de apartamento y el cápsco externo están conectados como una pieza y giran sincrónicamente de la máquina de torsión única de tipo de tipo de servicio ligero (Capstán externo y abogada activa). El carrete de recogida está equipado con una unidad de motor independiente, y gira concéntricamente con el voladizo de varilla. El motor en voladizo de aparejo impulsa el voladizo de varillas y la parte giratoria de Capstan externo para girar sincrónicamente a una velocidad constante; El motor de recogida impulsa el husillo de recogida para que gire a una velocidad variable. El Capstan externo está compuesto por una rueda Capstan y múltiples poleas de tensión de múltiples grados. El motor impulsa la rueda Capstan a girar, conduciendo los cables para avanzar y girar a una velocidad lineal constante. Cuando las poleas de tensión de múltiples grados se mueven hacia adelante y hacia atrás a lo largo del eje, emite una señal de voltaje para controlar el huso de recogida para regular la velocidad. Se forma una diferencia de velocidad debido a la velocidad constante del voladizo y la velocidad variable del eje de recogida. La relación de diferencia de velocidad de rotación depende de la configuración de tono de variedad. Los cables retorcidos se enrollan en el carrete por la potencia del motor de recogida debido a la diferencia de velocidad. A medida que los cables se acumulan en el carrete de vacío a completo, el diámetro aumenta gradualmente. El sistema de control ajusta automáticamente la velocidad variable del motor de recogida, y el diferencial transversal automáticamente a la tercera velocidad de rotación variable al husillo de recogida. Así es como se mantiene la producción de cables retorcidos a una velocidad de línea constante. Esta máquina puede estar equipada con diferentes tipos de equipos auxiliares, como bastidores de pago, máquinas de envoltura giratoria central y máquinas de envoltura longitudinal para realizar la torsión de varios cables con un diámetro exterior dentro de los 10 mm. Tiene alta eficiencia de producción, fallas bajas y los productos de alambre terminados tienen excelentes indicadores de rendimiento. Este tipo es adecuado para cables que requieren calificaciones de mayor rendimiento.

Consulta +
ANTERIOR：Máquina de torcedura individual de tipo de división de servicio pesado (asumido de tapa y torque externo)
SIGUIENTE：Tipo de abogado diferencial de velocidad Máquina de torcedura en voladizo (sin polea de Capstan)
Detalles de Producto

Componentes

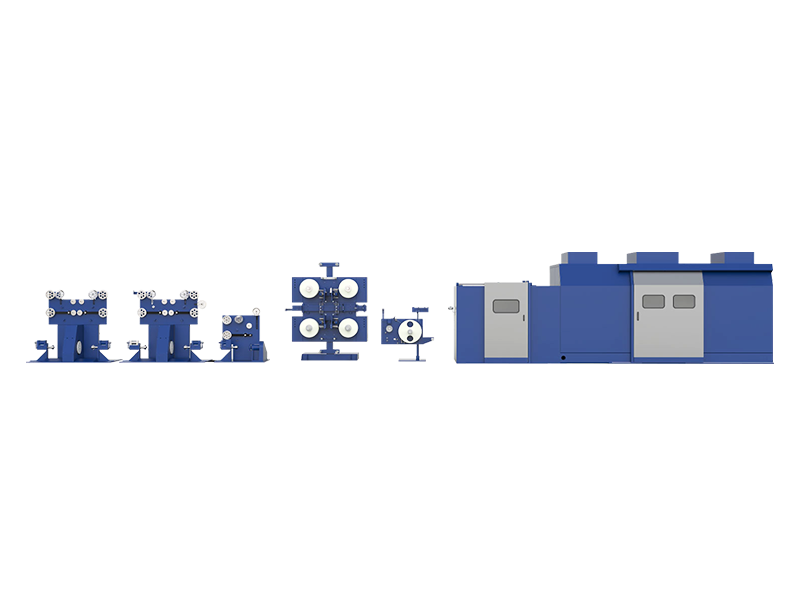

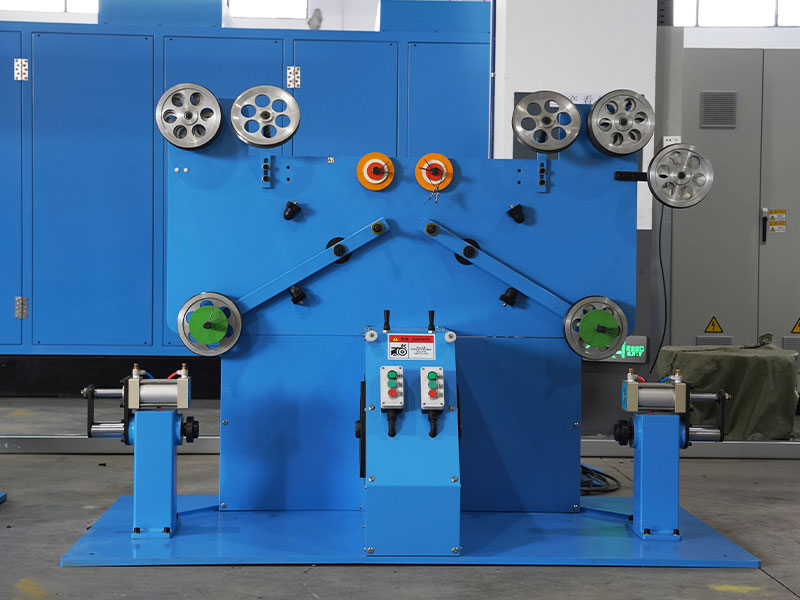

● Puesto de pago
● Concentrador de alambre
● Tensión constante machorcamiento longitudinal de grabación - opcional
● Máquina de grabación longitudinal de cuatro cabezas - opcional
● Máquina de grabación giratoria central - opcional
● Capstan de rotación de múltiples ruedas de doble rueda
● Machina de torcer en voladizo de tipo de servicio ligero (Capstán externo y recogida activa)
● Sistema de control
● Se puede personalizar el equipo auxiliar periférico


Especificaciones técnicas

Parámetros técnicos principales Tipo de 800 1000 tipo
Tipo de alambre adecuado Principalmente adecuado para UTP, FTP y otros cables de núcleo múltiple, también para cable de cable de alta frecuencia de tamaño pequeño, cable de cadena de arrastre, cable de control y otros cables de cable.
Especificación de cable de núcleo Ø1.5-3.0
Diámetro exterior del alambre randado Ø4-9
Especificaciones de pago 400-500 400-630
Tipo de pago Se puede configurar con varios soportes de pago de potencia o pasivo como tipo de eje, tipo sin eje, tipo de giro de espalda, etc.
Especificaciones de recogida 800x600 1000x750
Agujero interno de la bobina Ø80 Ø127
Estructura general de la máquina Tome la línea central del modelo principal de un solo giro como un eje, la línea de producción desde la recaudación hasta la recaudación se distribuye linealmente en la estructura de tipo dividido.
Morir El molde se fija en el orificio del molde detrás del concentrador de alambre, con un diámetro exterior estándar del molde de 25.
Método Back Twist La configuración estándar no tiene una función de giro hacia atrás, pero una recompensa de giro posterior se puede personalizar para lograr la torsión libre y flexibilidad durante el cableado.
Relación de torsión de espalda La configuración estándar no tiene una relación de giro posterior y el producto tiene tensiones internas. Se puede personalizar una recompensa con un toque trasero con una relación de two back-back que varía del 0% al 120%
Dirección S/Z
Velocidad de rotación de una sola máquina de torsión Max800rpm Max700rpm
Rango de velocidad de alambre 30-150
Tono retorcido de alambre 50-300
Precisión Cuando se opera a una velocidad constante, la precisión del tono está dentro de ± 1.5 mm. Durante el proceso de inicio/parada, la precisión del tono está dentro de ± 3 mm.
Material en voladizo Estructura de brazo espiral cilíndrico de aleación de aleación de aluminio liviano y baja en el aire.
Potencia en voladizo 30kw 45kw
Freno de motor principal Freno de disco hidráulico

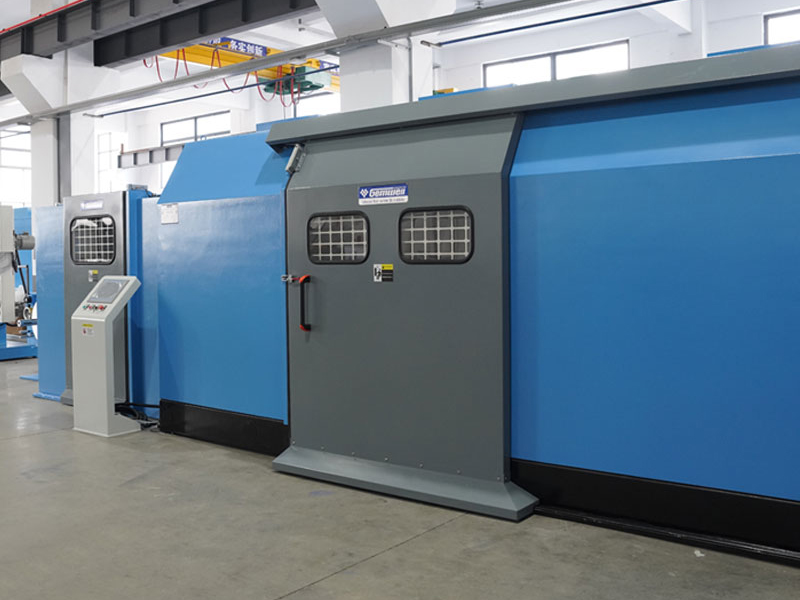

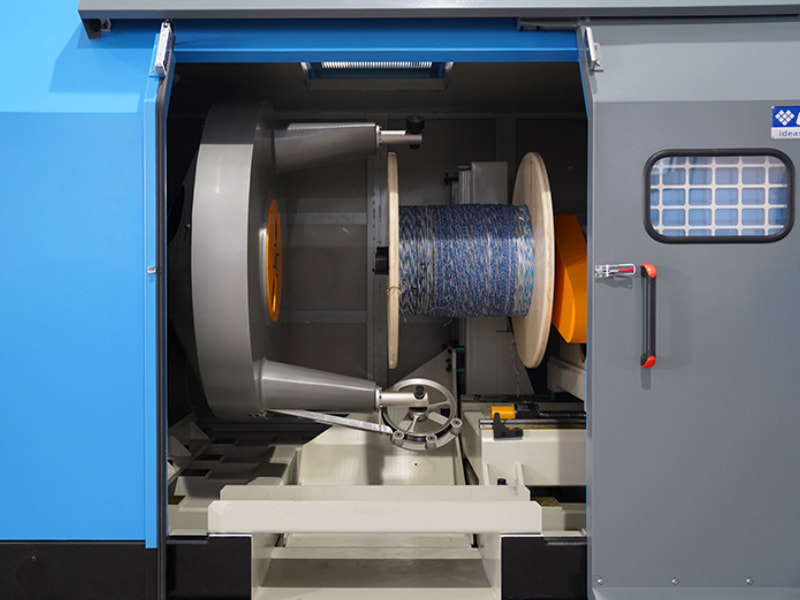

Tipo de captán Capstan de doble rueda de una sola rueda. El cuerpo giratorio y el husillo de alambre de mainframe están conectados directamente a través del acoplamiento flexible del neumático. La rueda Capstan es una rueda fija, y la potencia del motor externo impulsa la rotación de la rueda de cazador a través de la estructura mecánica. La rueda accionada es una rueda libre, capaz de un movimiento recíproco lineal. El servomotor externo transmite tensión constante a la rueda accionada a través de la transmisión mecánica.
Diámetro de la rueda de pez gordo Ø320
Potencia de captán 7.5kw
Motor de tensión de la rueda conducida Servo Motor de 3.7kw
Levantamiento de carrete anfitriones Palabra hidráulica elevación eléctrica
Método de ajuste de carrete Carrete de recogida de tuerca de cono superior
Peso de carga de carrete Max600kg Máx1000 kg
Potencia de carrete de recogida 30kw 45kw
Disposición de posición del cable de recogida 1.5kw
Detección de corredor de material de pago Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.
Tipo de tensión de pago El estándar es ajustar la tensión moviendo o agregando/eliminando bloques de peso, y también se puede personalizar para ajustar la tensión utilizando un servomotor.
Tipo de tensión de recogida La rueda accionada del cazador giratorio y el servomotor de tensión generan tensión a través de la transmisión de la correa. La rueda accionada genera una señal de voltaje cuando se retira por el desplazamiento del cable y controla y envía retroalimentación de la velocidad del PID del motor de recogida.
Material de cinta Al, Mylar, cinta de algodón, tela no tejida
El diámetro exterior de un carrete de cinta Maxø400
Ancho de cinta 5-35 mm
Agujero del carrete de cinta 50.8/76 Universal
Potencia de grabación 2.2kw
Velocidad de grabación Max1800rpm
Unidades de tensión de grabación Estándar para usar embrague de polvo magnético, el embrague de histéresis se puede personalizar.
Longitud de almacenamiento de tiras de grabación 400 mm, cambio de tira sin cortar el cable.
Inspección de rotura de tiras Parada automática cuando la tira está a punto de agotarse y romperse
Tasa de superposición 0-50%, configuración del programa
Unidades de tensión longitudinales Estándar para usar embrague de polvo magnético, el embrague de histéresis se puede personalizar.
Moho longitudinal Tubos de envoltura de costura Otros tipos se pueden personalizar.
Visualización de tensión El estándar es sin pantalla de tensión. Tipo de comunicación Sensor de presión digital, alarma de desbordamiento de tensión y apagado automático se pueden personalizar.
Gestión de fórmulas Un sistema de gestión de formulación personalizado permite datos como tensión, temperatura, diámetro extrínseco, tono, S/Z, distancia de devanado de línea y presión barométrica en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Detección de chispa El probador de chispa se puede personalizar.
Estándares de potencia El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.




Características del producto

● Velocidad eficiente: El voladizo de torsión individual está sujeto a pruebas y calibración de equilibrio estático y dinámico, lo que resulta en menos vibración y bajo ruido. El huso principal funciona a alta velocidad continuamente sin generar calor, garantizando una velocidad eficiente.

● Tono preciso: El Capstan giratorio externo impulsa múltiples hilos de movimiento de alambre, creando un tono preciso y estable antes de la máquina de torsión principal. Debido al diámetro inferior constante de la rueda Capstan y la ausencia de otros factores interferentes, el tono sigue siendo preciso y estable.

● Tensión estable: El par generado por servomotor se transmite a la rueda accionada en el cazador giratorio, y la tensión de recogida se mantiene constante desde el carrete vacío hasta el carrete completo, de modo que el cable terminado no está dañado debido al tamaño del carrete cargado.

● Disposición de alambre eficiente: El proceso de disposición de cables adopta una estructura en forma de caja, donde el tambaleo del cable se mueve hacia adelante y hacia atrás en línea recta junto con el cuadro de recogida de alambre, asegurando una disposición de alambre perfectamente organizada.

● Menos flexión: El diseño del rodillo de capstán y las ruedas de la guía de alambre adoptan un gran diámetro, reduciendo la flexión del cable y evitando el daño al tono.

● Operación más fácil: La base de la máquina está libre de barreras, sin rampas de rastreo. Los carretes de alambre se pueden empujar directamente a la máquina para cargar y descargar, lo que hace que la operación sea fácil.

● Inteligente: Gestión de recetas, que permite la recuperación de un solo clic de recetas SOP, preparación con un solo clic para el inicio y la activación de un solo clic; se proporciona retroalimentación dinámica sobre el retroceso y el retorno de torque, la detección de fallas, la detección de rotura del cable, el control de metro a la reducción, el control inteligente.

● Mantenimiento fácil: Los clientes fuera de China pueden personalizar el uso del control de bus Profinet, lo que garantiza la transmisión de señal de interferencia rápida y baja. Mientras haya una red de comunicación en cualquier país o región, la detección remota de fallas, la solución de problemas y los servicios de mantenimiento se pueden implementar rápidamente.
