Línea de extrusión de aislamiento de alambre de alta velocidad de la serie PE/PP

La línea de extrusión de aislamiento de alambre de alambre de alta velocidad de la serie PE/PP es un equipo no estandarizado con personalización. Adopta una línea de producción en serie de dibujo de alambre de cobre, recocido de alambre de cobre, extrusión de aislamiento y rebobinado automático de carrete. Es adecuado para la extrusión de aislamiento de alta velocidad del cable de señal. La línea de producción de la serie puede mantener el recubrimiento de aislamiento inmediato del conductor después del dibujo de cobre. Puede evitar la oxidación de la superficie del alambre de cobre, ampliar el efecto de la piel de la transmisión de electrones, mantener la conductividad del conductor, reducir la atenuación de la señal y aumentar la distancia de transmisión de la señal. Los rollos de material de cobre se pueden producir en lotes grandes sin interrupción, lo que también puede garantizar la consistencia del rendimiento de la transmisión del cable en todo el lote. La producción de la serie se puede utilizar para prepararse para la torsión de la pareja en el siguiente paso, mejorar la calidad del producto, ahorrar costos y así aumentar la competitividad del mercado de productos. Una línea de producción de la serie PE/PP deseable tiene las siguientes características: barril de tornillo liso y antiadherente a materiales, pequeña desviación en el diámetro exterior del conductor de alambre de cobre, alta ovalidad del conductor de alambre de cobre, alargamiento estable del alambre del alambre de cobre, control de temperatura accurencial, alta concentricidad del cabezal principal de alambre de alambre de alambre y un diámetro de alambre pequeño de alambre de alambre de alambre de alambre de fría y al alambre de alambre de alambre de 100 %. Nuestra empresa puede apoyar la personalización personalizada de acuerdo con las necesidades del usuario. En términos de hardware, podemos proporcionar una variedad de modelos y marcas de accesorios centrales para que los usuarios elijan. En términos de software de control eléctrico, también podemos proporcionar métodos de control eléctrico económicos, prácticos o avanzados. Debido a diferentes configuraciones generales, el precio de esta máquina también varía mucho. Por lo tanto, el factor principal que determina el precio de esta máquina es el posicionamiento del nivel de configuración del producto del usuario. Además, debido a que este producto es equipos personalizados no estandarizados con solo una pequeña cantidad de producción, lleva un período más largo para diseñar, fabricar, instalación y ciclo de depuración es largo. Los usuarios deben reservar suficientes ciclos de adquisición para lograr la entrega deseable del producto.

Consulta +

Parámetros técnicos principales	65 ＋ 30	80 45
Tipo de alambre adecuado	Adecuado para cable de datos (CAT5E/CAT6/CAT6A), cable de alta frecuencia, cables automotrices, cables de computadora, cables electrónicos, cables de alimentación y otros cables del conductor de alambre de cobre con extrusión de aislamiento sólido.
Rango de conductores para el estándar de EE. UU.	Varilla de cobre (Ø2.6-3.0 mm) → alambre de cobre (AWG26-20)	Varilla de cobre （Ø2.6-3.0 mm） → alambre de cobre （AWG26-18）
Rango de diámetro del conductor	Ø0.40-0.81 mm	Ø0.40-1.02 mm
Rango de área de conductores	0.16-0.52m㎡	0.16-0.81m㎡
Diámetro exterior de extrusión	Ø0.9-2.0 mm	Ø0.9-2.5 mm
Rango de velocidad del cable	600-1500m/min	600-1500m/min
Indicadores principales	Tolerancia al diámetro exterior de alambre de cobre ± 0.001 mm, ovalidad de alambre de cobre ± 0.001 mm, alargamiento del alambre de cobre 18-30%, tolerancia del diámetro exterior del núcleo de aislamiento ± 0.005 mm, excentricidad <0.007 mm

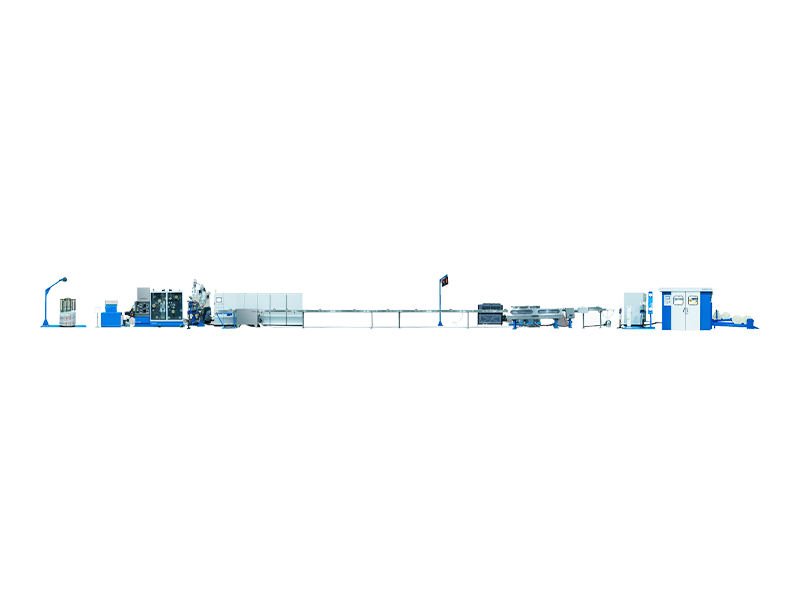

Estructura de máquinas	Tomando la línea central de la cabeza del extrusor como el eje, se organiza en una línea recta desde la recompensa hasta la recaudación, el centro del modelo estándar tiene 1 m de altura y la longitud total es de 40-25 m.
Tipo de pago	El uso estándar de todo el rollo de recaudación continua de la barra de cobre sin oxígeno, el soporte de pago de alambre de cobre vertical de una sola estación, otros tipos, como el pago del volante, el pago de energía sin eje, etc., también se pueden personalizar.

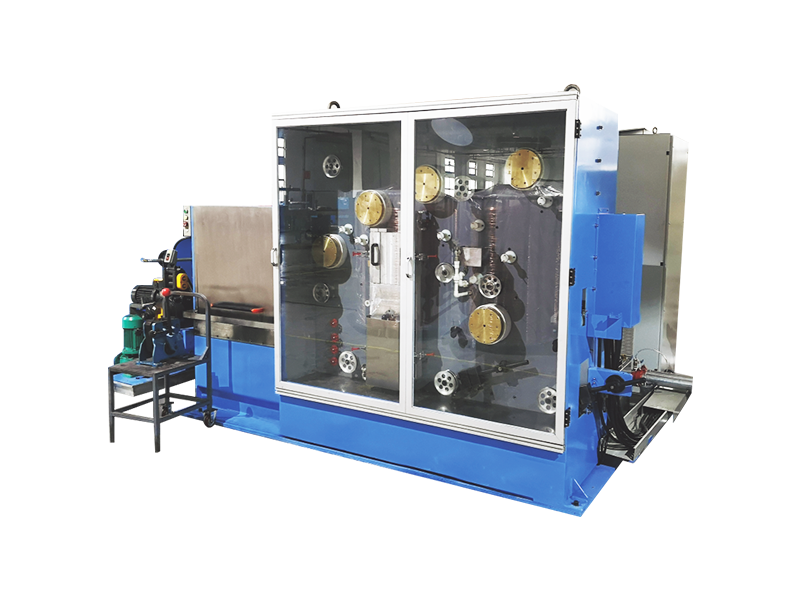

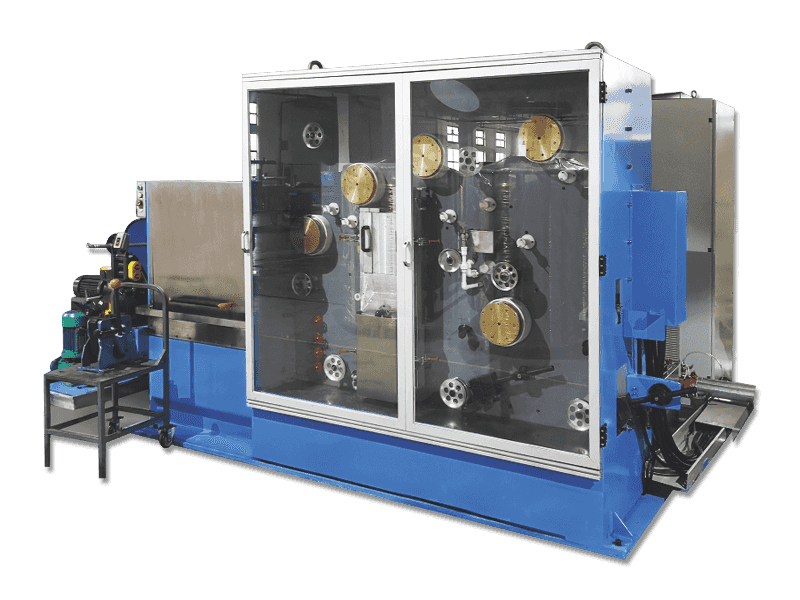

Máquina de dibujo de alambre medio	17 Moldes, motor Z4 Serie 55kW DC, dibujo de alambre y reducción del coeficiente de polígonos es 1.25, el diámetro de la rueda de velocidad fija es Ø200
Máquina de recocido continuo	Método de recocido de cortocircuito triangular de contacto directo, sin protección de gas, el voltaje de recocido es max50v, la corriente de recocido es max800a, el poder de recocido total es max40kva
Máquina de precalentamiento continuo	TRACCIÓN DE MOTOR DE CC DE 7.5kw Z4, el voltaje de precalentamiento es máximo50V, precalentamiento de corriente MAX400A, precalentamiento total Poweris Max20kV, La temperatura de precalentamiento del conductor es 80-120 ℃
Máquina de enfriamiento de filtro de polvo de cobre	Se compone de un dispositivo de filtrado de polvo de cobre, un tanque de agua de 1200L, un intercambiador de calor de placa de 4.5kW y una bomba de agua de 2.2kw, etc., que filtra el polvo de cobre en la solución de dibujo y enfría la solución de dibujo.
Salida de extrusora	130 kg/h	180 kg/h
Poder extrusor	Motor de DC de 30kW hecho en China, el motor de CA se puede personalizar	Motor de DC de 30kW hecho en China, el motor de CA se puede personalizar
Parámetros de tornillo	Relación L/D: 26, relación de compresión: PE3.0. Consiste en un material de tornillo de 38crmoala con tratamiento térmico con nitruro de vacío y pulido cromado de grano de superficie.
Tipo de calefacción	El cuerpo de la máquina es un anillo de calentamiento de aluminio fundido, el cuello es anillo de calentamiento de cobre, la abrazadera/cabeza/dado es el tubo de calefacción de cuarzo.
Control de temperatura	Cuerpo 4 abrazadera 1 cuello 1 cabeza 1 die 1
Potencia de calefacción	18kw	22kw
Enfriamiento	Ventilador centrífugo de 4 secciones	Ventilador centrífugo de 4 secciones
Energía de la máquina de inyección	La máquina horizontal de inyección de tiras con control de temperatura de 3 etapas para el cuerpo y el control de temperatura de 1 etapa para el cuello, la máquina de inyección de tiras verticales también se puede personalizar.
Especificación de la máquina de inyección	Ø30 Tipo vertical	Ø45 Tipo vertical
Ojera de la máquina de inyección	15 kg/h	25 kg/h
Energía de la máquina de inyección	7.5KW	11kw
Secadora de tolva alimenticios	Made-in China Feeding Hopper Dryer, otras marcas se pueden personalizar.
Color espiral doser	Doser de espiral de color hecho en China, otras marcas y cantidades están disponibles.
Plato de panal	La máquina está hecha de 316 acero inoxidable sin electroplatación. Tiene una estructura de flujo guiada internamente, con agujeros de flujo interconectados por cementos sin esquinas muertas. La placa y la brida de panal se sellan con un sellador cónico para evitar fugas.
Tipo de cabeza	El cabezal de centrado automático de tipo U7, el movimiento de presión uniforme del corredor externo, se puede personalizar con diferentes estructuras, como tiras de inyección de doble capa/doble capa/inyección de una sola capa/de inyección, etc., y (Centrado automático Micro ajustable) La cabeza extrusora también se puede personalizar.
Marca	El cabezal de la máquina está hecho en China y se puede personalizar a otras marcas como Eurotek, Unitek, Eurocab y Microdia
Abrazadera	Hay dos mitades de la abrazadera de la cabeza de la máquina, con dos juegos de altura de la varilla de tornillos sincronizamente. Se puede incluir una llave unidireccional, y se pueden personalizar otros tipos de abrazaderas de cabezales de la máquina.
Prueba de presión	Sensor de presión o válvula de seguridad a prueba de explosión en la brida de la cabeza.
Válvula de descarga de material de bypass	Un conjunto de bypass giratorios automáticos eléctricos de tres vías, se puede personalizar neumático u otros tipos.
Nivelación de la cabeza	Adoptando la estructura de pin de doble ubicación de la brida de la cabeza, el nivel de cabeza no se desplazará durante mucho tiempo.
Canal	Tipo de temperatura constante Camete móvil, tanque de agua tibia autocirculante, tubería de calentamiento de 9kW 2 PC, material SUS304 entero, longitud estándar del pequeño tanque de agua de 2500 mm, se pueden personalizar.
Tanque de enfriamiento	Tanque en forma de U de 20 metros en forma de U, bandeja de agua en forma de V interna, material SUS304, diseño intermediario anti-condensación en el exterior del tanque
Boquilla de soplado de aire de alta presión	Boquilla de soplado de tipo volteado, material de pom, estructura de soplado de doble etapa, colocada en el tanque de agua móvil, tanque de agua de enfriamiento, cazstán. Se pueden personalizar otros tipos de tipo de boquilla de soplado.
Secador	Adoptando la boquilla de soplado plana de alta presión, el agua en la superficie del alambre se sopla cuando el cable pasa a través del puerto de soplado de aire caliente. Al mismo tiempo, adopta una succión de presión negativa, el agua en la superficie del cable se quita cuando el cable pasa a través del orificio de la ranura de succión de vacío.
Tipo de captán	Tipo de alambre Tipo de aerosol de alta velocidad para enfriar una gorra de rueda doble, con 50 metros de longitud de enfriamiento de alambre.
Diámetro de la rueda de pez gordo	Ø350 rueda de rueda múltiple fija plana rueda
Potencia de captán	Motor de CC de 7.5kW en China, el motor de CA se puede personalizar
Mostrador	Contador de medidores de tipo de rueda guía, con 400 mm de circunferencia de la rueda del medidor, detección del codificador, coeficiente de corrección del medidor ajustable, otros tipos de contadores de medidores son personalizables.

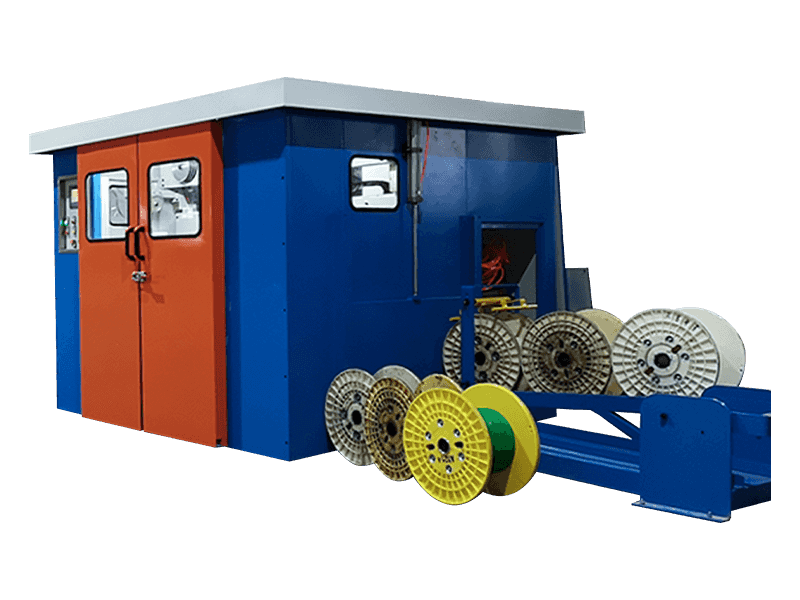

Tipo de recogida	Ø500 La máquina de recoger el cambio automático de eje de doble carrete, con potencia de recipiente de 11kW, sujeción neumática y cambio de carrete automático cuando se alcanza el medidor, la carga automática y la descarga del carrete de alambre.

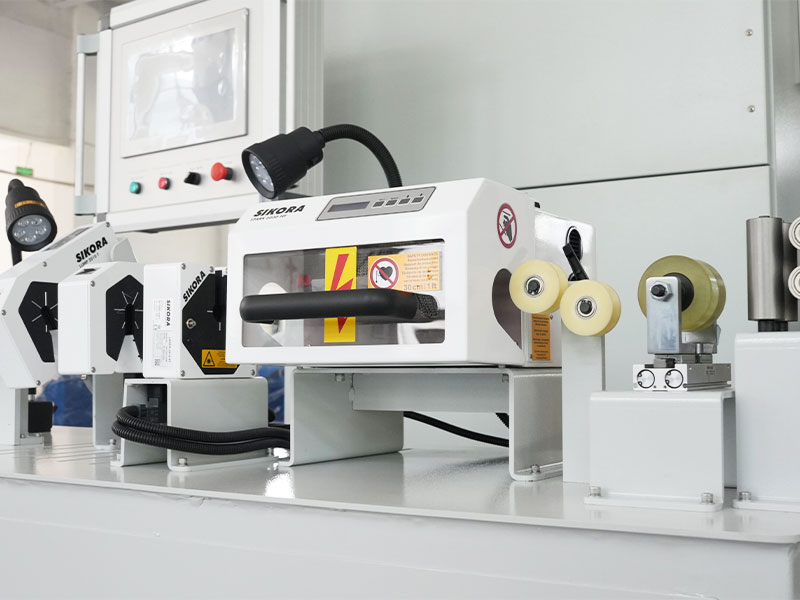

Calibre de diámetro láser	El indicador de diámetro de alambre hecho en China, la precisión de la medición es 0.001, otras marcas, como Sikora/Zumbach/Proton/Takikawa/Beta, etc. son personalizables.
Probador de chispa de alta frecuencia	El voltaje de alta frecuencia hecho en China Bead, el voltaje es de 0-15kV, se pueden personalizar otras marcas, como Clinton/Sikora/Proton.

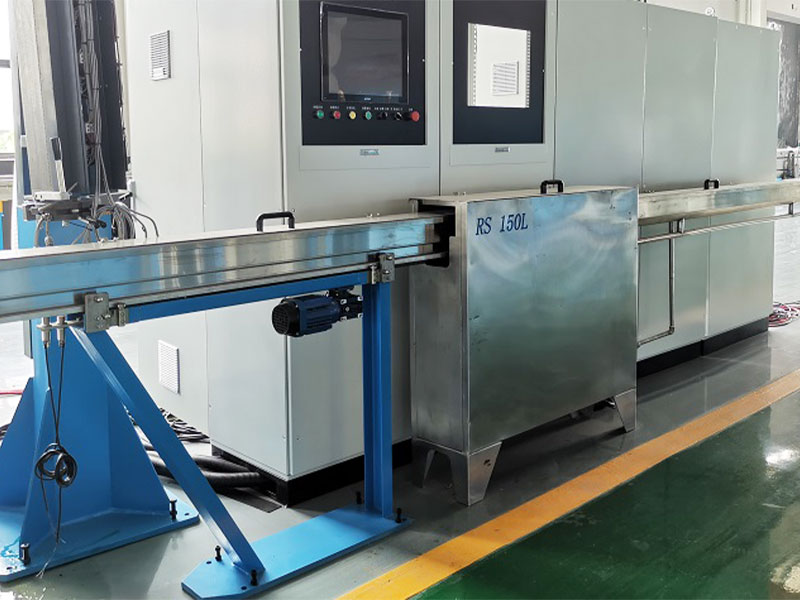

Caja de control de electricidad	El gabinete Victor Electric de pintura con recubrimiento de llamas ambientalmente frecuente, Weinview de 10 "HMI, Siemens PLC, Scheider Switches, RKC Tempermo Controller. Las marcas de motor y convertidores de frecuencia son personalizables.
Sistema de gestión de fórmulas inteligentes	Adoptando el modo de comunicación del bus Profinet, los datos de tensión de recaudación, tensión de recogida, temperatura de precalentamiento, control de temperatura del huésped, diámetro exterior de extrusión, tono de recaudación de aire, valor de presión de aire, etc.
Potencia total	160kw	180kw

Impresora	Se puede personalizar la impresora de alta velocidad u otro tipo de impresión.
Extractor de vacío	Se puede agregar un dispositivo de vacío en la cabeza de la máquina al personalizar.
Detector global	El detector global se puede personalizar, como Sikora/Zumbach/Proton/Takikawa.
Calibre de capacitancia estática de agua	El medidor de capacitancia del agua, como Beta/Sikora/Zumbach/Proton/Takikawa, se puede agregar tras la personalización.
Calibre de excentricidad	Se puede personalizar el medidor de excentricidad, como Beta/Sikora/Zumbach/Proton/Takikawa.
Enfriamiento	El enfriador o el tanque con capa aislada se puede personalizar.
Tabla electrónica colgante	Se admiten pantallas electrónicas de doble cara LED u otros tipos.
Equipo auxiliar periférico	Se pueden personalizar otros accesorios periféricos o personalizaciones especiales para toda la máquina.
Cableado eléctrico	Soporte de cable de cable superior de 2.5 metros, tuberías de aire, cables de señal y cable de alimentación dispuesto con aislaciones, entrada de alambre desde la parte superior de Cuadro de control eléctrico, métodos alternativos personalizables.
Reglamento de seguridad estándar	Fabricado de acuerdo con los estándares de seguridad CCC de China y personalizables para cumplir con los estándares de seguridad CE/CSA/UL.
Normas de fuente de alimentación	380V/50Hz 380V/50Hz Fuente de alimentación, con voltaje y frecuencia personalizables para diferentes países y regiones.
