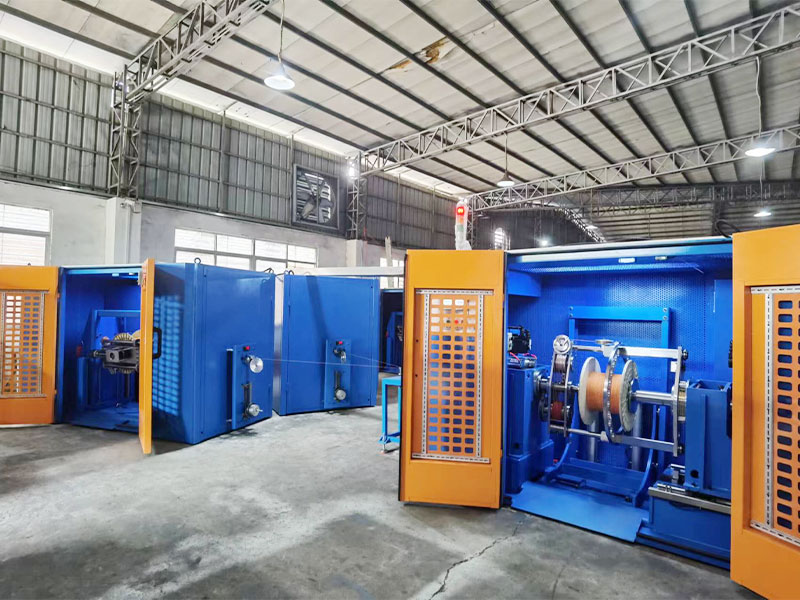

(Núcleo doble + alambre de tierra + envoltura longitudinal) Máquina de alambre de alambre de voladizo de tono único

El número de cabezales de rack de pago se puede ampliar y configurar. Cuando los cables de tierra se agregan a dos o más núcleos de cable de señal para la torsión de pares con torcedura de tensión interna libre, y cuando se agregan materiales de metal o cinta no metálica para envoltura giratoria o envoltura longitudinal, generalmente se recomienda usar un solo método de torsión. En comparación con el método de doble torcedura, el método de giro único tiene una menor eficiencia de producción, pero puede obtener una mejor apariencia física y el rendimiento eléctrico de la calidad de envoltura de cinta. Esta unidad de máquina de torcedura única está especialmente diseñada para la línea de producción de (pareja de protección de envoltura de cinta de alambre de tierra de torsión). La unidad de torsión única adopta una estructura de captura incorporada. La rueda Capstan se coloca en el brazo oscilante en voladizo. El motor Capstan y el motor en voladizo están controlados por un mecanismo de enclavamiento mecánico y eléctrico, operación sincrónica y, por lo tanto, logrando un control de tono electrónico de alta precisión sin pasos. La precisión del tono está cerca de un lugar decimal, que se puede establecer digitalmente y funciona de manera estable y precisa. La parte de pago y la parte de envoltura longitudinal adoptan un diseño centralizado integrado para ahorrar espacio. El carrete de recipiente adopta un controlador de servo movimiento en la estructura de disposición del eje, que no daña el cable terminado y hace que la disposición sea precisa y hermosa.

Consulta +

Estructura de pago	El estándar es un soporte de pago activo de 3 cabezas integrado, con 2 cabezas para el pago de cable de núcleo y 1 cabezal para el pago de cable de cobre. Se pueden personalizar otros tipos de pago.
Estructura de recogida	El estándar es una máquina de torsión única Ø400 en voladizo con una recogida de eje de tierra. Ø500 Tipo de carrete de recogida se puede personalizar.

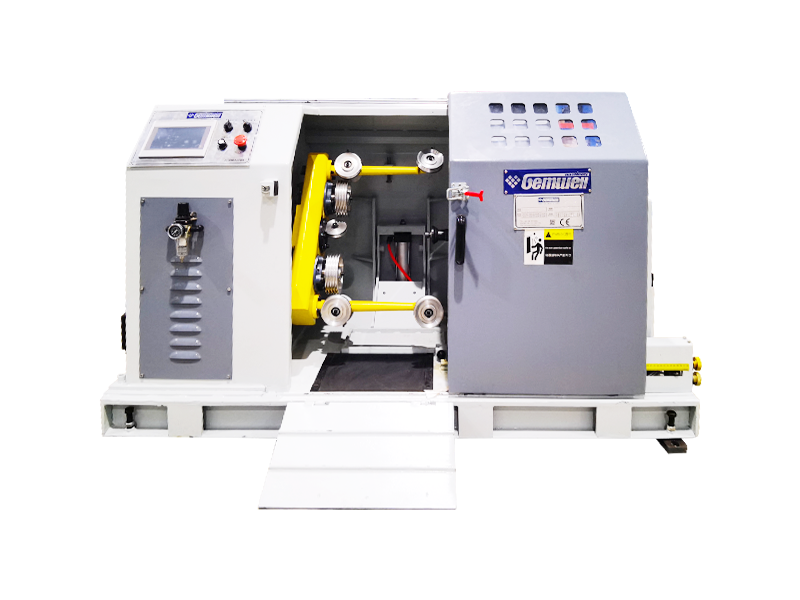

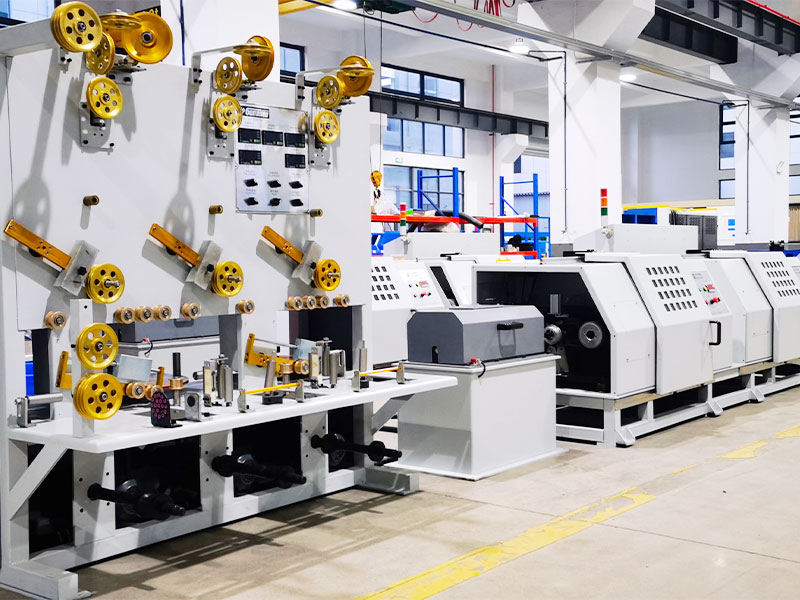

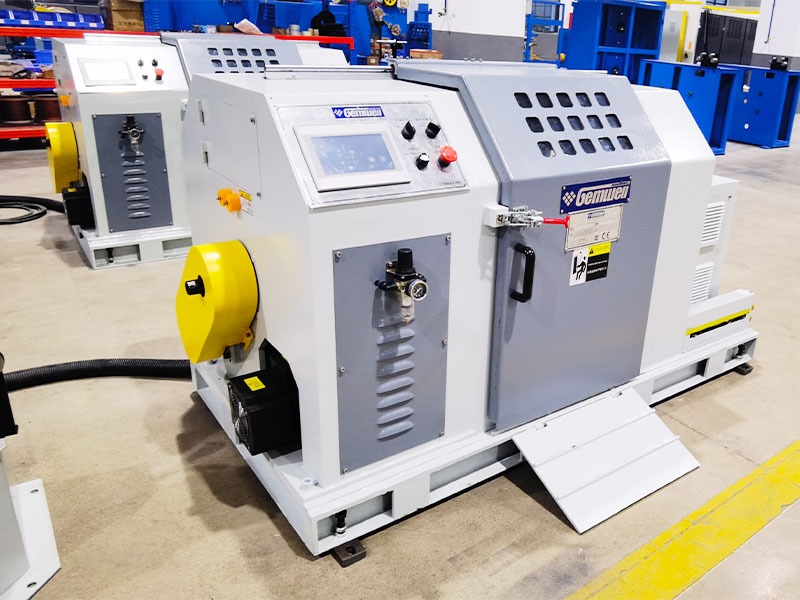

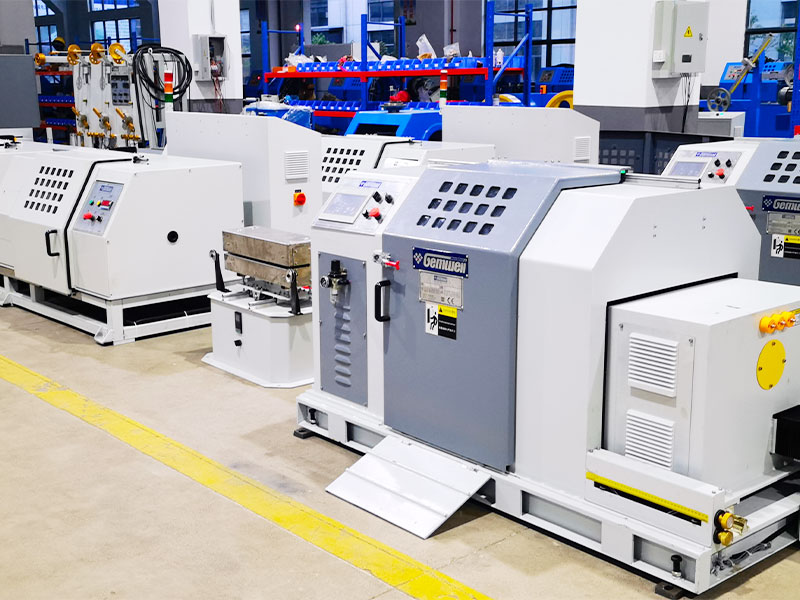

Estructura general de la máquina	Organizar a lo largo de la línea central del único Twist Mainframe, colocado desde la recaudación hasta el asumir respectivamente con una estructura dividida
Tipo de alambre adecuado	Es adecuado para la torsión de pares de cables de alta frecuencia como HDMI, USB3.1, USB4.0 y cable LAN, así como cables de datos y cables electrónicos (2 núcleos centro de cable de tierra o envoltura longitudinal)
Especificación de cable de núcleo	Rango: Ø0.6-1.8 mm, más allá de este rango, se puede personalizar
Diámetro exterior del alambre randado	Rango: Ø1.3-4.0 mm, más allá de este rango se puede personalizar.
Morir	El diámetro exterior del molde estándar es de 25 mm.
Método Back Twist	No
Relación de torsión de espalda	No
Dirección	S/Z
Velocidad de rotación de pago	Máx1000RPM (sin carga), la velocidad de funcionamiento real se puede establecer de acuerdo con las especificaciones de cable.
Velocidad de grabación	Máx2000RPM (sin carga), la velocidad de funcionamiento real se puede establecer de acuerdo con el ancho de la correa y las especificaciones de cable.
Rango de velocidad de alambre	La fórmula para calcular la velocidad del cable es: Velocidad de la máquina de giro único x Pitch/1000 = m/min, con un límite de velocidad máxima de 50 m/min.
Tono retorcido de alambre	El rango óptimo para el tono es 10.0-50.0 mm, con precisión a un lugar decimal, continuamente ajustable sin pasos, seleccionados en la pantalla táctil.
Precisión	Durante la producción de velocidad constante, la precisión del tono es de ± 0.4 mm, y durante los procesos de inicio/parada, la precisión del tono es de ± 0.6 mm.
Cantelever Material	Estructura de tubería de acero rectangular de baja resistencia al aire de baja resistencia
Cantelever Power	Motor de servomotor de 3.7kW.
Frenado del anfitrión	Freno de disco neumático.
Tipo de captán	Un capstán de doble rueda está equipado en el voladizo en el mainframe de twisting.
Diámetro de la rueda de pez gordo	Ø159 Rueda de cable de alambre con 4 ranuras.
Potencia de captán	Servo Motor de 1.8kw
Especificación de pago	Ø400 ruedas de herramienta ABS. Se pueden personalizar 500 ruedas de pago.
Especificación de recogida	Ø400 ruedas de herramienta ABS. Se pueden personalizar 500 ruedas de pago, con una velocidad máxima a 800 rpm.
Agujero interno del carrete	El tamaño estándar es Ø56 mm, con personalización disponible para otros tamaños de agujeros.
Elevación del huso de carrete	Carretes de pago artificiales, carrete de recogida de elevación eléctrica
Método de ajuste de carrete	Carrete de tuerca de cono superior
Peso de carga de carrete	Max200kg
Potencia de carrete de pago	Motor de engranaje de 0.4kw
Potencia de carrete de recogida	Modo de tensión de torque de motor de servomotor de 1.3kW
Disposición de posición del cable de recogida	Tipo de hilera de tierra, 0.75kW Servo Motor Fila Posición
Detección del material de pago	Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.
Tensión	Palde de palanca de eje de pago activo, peso móvil y ajustable para ajustar la tensión, el control PID en la velocidad de pago. Tensación de tensión de par, se puede personalizar en un servomotor para controlar la tensión.
Rango de tensión de pago	3N-40N/0.3KG-4KG/300G-4000G
Rango de tensión de recogida	8n-50n/0.8kg-5kg/800g-5000g
Precisión de tensión	± 25g
Material de cinta	Al, Mylar, Foil de cobre, PTFE, PI
El diámetro exterior del carrete de cinta	Material de almohadilla estándar, OD Ø300, material de eje personalizado disponible.
Ancho de cinta	3-20 mm
Agujero del carrete de cinta	50.8/76
Potencia de grabación	Servo Motor de 1.8kw
Tensión de grabación	Embrague de histéresis de 1 nm
Longitud de almacenamiento de tiras de grabación	400 mm, cambio de tira sin cortar el cable.
Inspección de rotura de tiras	Parada automática cuando la cinta está a punto de agotarse y romperse
Tasa de superposición	0-50%, configuración del programa
Unidades de tensión longitudinales	Freno de polvo magnético de 1 nm
Moho longitudinal	El estándar es un tubo de papel de envoltura tubular de tipo sin costura, otros tipos de moldes de envoltura longitudinal también se pueden personalizar

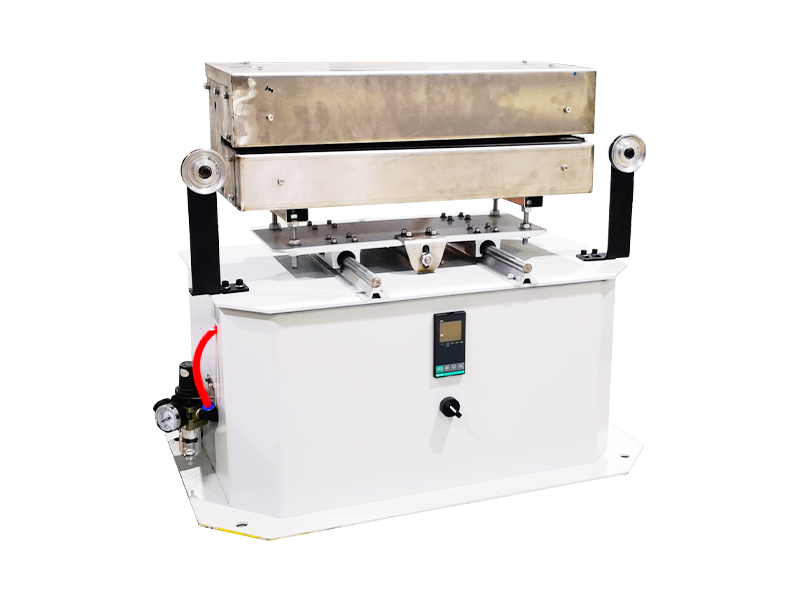

Parámetros del horno	Horno termostático telescópico, muévete cuando pare para evitar hornear el cable y muévase para hornear el cable al comenzar.
Visualización de tensión	Tipo de comunicación Sensor de presión de pantalla digital, alarma de desbordamiento de tensión y apagado automático.
Detección de chispa	Se puede personalizar para agregar un probador de chispa
Gestión de fórmulas	Un sistema de gestión de formulación personalizado permite que los datos como tensión, temperatura, diámetro extrínseco, tono, s/z, distancia de devanado de cables y presión barométrica se alimenten en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad	La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Estándares de potencia	El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.
