Máquina de extrusión de un solo tornillo: cómo funciona para líneas de cable

Contenido

1 Lo que realmente hace una máquina de extrusión de un solo tornillo
2 Cómo funciona el proceso de extrusión dentro del barril
3 Componentees principales que determinan la calidad del resultado
4 Tornillo único versus tornillo doble: cuál se adapta a la producción de cables
5 Dónde se utilizan las máquinas de extrusión de cables en toda la industria
6 Parámetros de diseño de tornillos que afectan el rendimiento de la extrusión
7 Consideraciones sobre materiales para compuestos de cables
8 Cómo seleccionar la máquina adecuada para una línea de producción de cables
9 Prácticas de mantenimiento que prolongan la vida útil
10 Tendencias actuales que dan forma a los equipos de extrusión de cables
11 Preguntas frecuentes

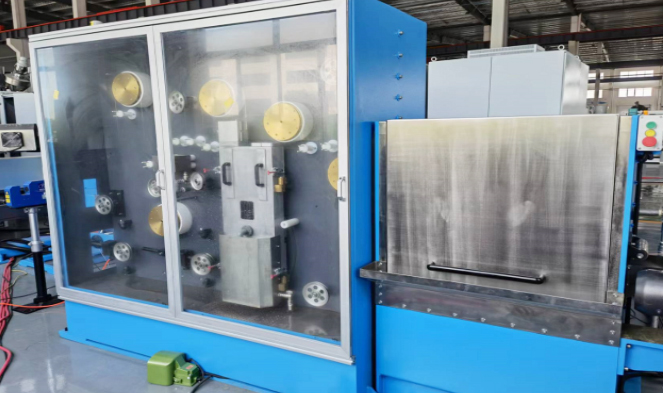

Lo que realmente hace una máquina de extrusión de un solo tornillo

A máquina de extrusión de un solo tornillo Derrite, mezcla y empuja un compuesto de plástico o caucho a través de un troquel moldeado para formar un perfil, lámina, tubería o cubierta de cable continuo. Se basa en un tornillo giratorio alojado dentro de un barril calentado para generar la presión y el corte necesarios para plastificar la materia prima y entregarla a un ritmo constante y controlable. En la industria de alambres y cables, este mismo mecanismo central es el corazón de cada máquina de extrusión de cables Se utiliza para líneas de aislamiento, revestimiento y revestimiento. La respuesta corta para cualquiera que compare equipos de extrusión: los diseños de un solo tornillo siguen siendo la opción dominante para la producción de cables porque combinan simplicidad mecánica, menor costo de mantenimiento y producción de fusión constante para compuestos comunes como PVC, PE, XLPE y materiales libres de halógenos y con bajo contenido de humo.

A continuación, esta guía desglosa cómo funciona la máquina, qué componentes son más importantes, cómo se compara con las alternativas de doble tornillo y qué deben comprobar los compradores antes de adquirir una línea para la fabricación de cables.

Cómo funciona el proceso de extrusión dentro del barril

Dentro de un máquina de extrusión de un solo tornillo , la materia prima ingresa a través de una tolva y cae en la zona de alimentación del barril. Desde allí, el tornillo transporta el material a través de tres zonas funcionales, cada una de las cuales realiza un trabajo distinto antes de que la masa fundida llegue a la matriz.

Zona de alimentación: los pellets sólidos o el polvo se transportan hacia adelante mientras comienzan a calentarse gracias a los calentadores del barril y la fricción.
Zona de compresión: la profundidad del canal del tornillo disminuye, compactando el material, expulsando el aire atrapado y comenzando el proceso de fusión mediante calor cortante y conducción.
Zona de dosificación: la masa fundida se homogeneiza a una temperatura y viscosidad uniformes, luego se empuja a presión constante hacia el paquete de criba y el cabezal de matriz.

La geometría del tornillo, particularmente su relación longitud-diámetro (comúnmente escrita como relación L/D), determina cuánto tiempo pasa el material siendo cortado y calentado. La mayoría de las líneas de revestimiento y aislamiento de cables utilizan una relación L/D entre 20:1 y 26:1, lo que equilibra la tasa de salida con una calidad de fusión adecuada para aplicaciones de cobertura continua de cables.

Componentees principales que determinan la calidad del resultado

cada máquina de extrusión de cables construido alrededor de un diseño de un solo tornillo comparte un conjunto común de piezas, pero la precisión de cada pieza afecta directamente la consistencia del espesor de la pared, el acabado de la superficie y la velocidad de la línea.

Principales componentes funcionales de una máquina extrusora de un solo tornillo utilizada en la fabricación de cables.
Component	Función primaria	Efecto sobre la calidad del cable
Tornillo y barril	Derrite y transporta el compuesto bajo presión.	Determina la uniformidad de la masa fundida y la estabilidad del rendimiento.
cambiador de pantalla	Filtra contaminantes de la corriente de fusión.	Reduce los defectos superficiales y el bloqueo del troquel.
Troquel de cruceta	Da forma al material fundido alrededor del conductor.	Controla la concentricidad y el espesor de la pared.
Canal de enfriamiento	Solidifica la capa extruida después del troquel.	Afecta la estabilidad dimensional y la contracción.
Arrastrar y recoger	Tira del cable a una velocidad sincronizada y lo enrolla.	Determina la consistencia de la velocidad de la línea y la tensión del carrete.

Tornillo único versus tornillo doble: cuál se adapta a la producción de cables

Los compradores que evalúan una nueva línea a menudo preguntan si una configuración de doble tornillo ofrece ventajas reales sobre una máquina de extrusión de un solo tornillo estándar para trabajos con cables. La comparación honesta depende en gran medida del compuesto que se procesa.

Comparación entre extrusión de un solo tornillo y de doble tornillo para aplicaciones de cables
factores	Tornillo único	Tornillo gemelo
Compuestos más adecuados	PVC, PE, XLPE, termoplásticos estándar	Compuestos altamente rellenos, formulaciones sensibles al calor.
Costo de capital	inferior	superior
Complejidad del mantenimiento	Simple, menos piezas de desgaste	Mantenimiento más complejo de cajas de cambios y tornillos.
Uso típico en plantas de cable.	Líneas de aislamiento y revestimiento.	Líneas de composición antes de la peletización.

Para la mayoría de los fabricantes de cables que utilizan compuestos estándar de aislamiento o revestimiento, se requiere un estándar bien especificado. máquina de extrusión de un solo tornillo ofrece la estabilidad de salida requerida sin el costo adicional y la complejidad de un sistema de doble tornillo.

Dónde se utilizan las máquinas de extrusión de cables en toda la industria

A máquina de extrusión de cables Construido con tecnología de un solo tornillo, admite varias líneas de producción distintas dentro de una fábrica típica de alambres y cables:

Extrusión de aislamiento primario para cables de construcción, cables automotrices y cables de control.
Revestimiento exterior y revestimiento para cables de alimentación y cables de comunicación.
Extrusión de relleno y lecho para conjuntos de cables multipolares
Líneas de recubrimiento para tubos sueltos de fibra óptica y capas buffer.
Extrusión de aislamiento de piel de espuma para datos y cable coaxial

Cada aplicación requiere un diseño de tornillo, una geometría de matriz y una longitud de enfriamiento ligeramente diferentes, razón por la cual las líneas de extrusión de cables rara vez se venden como una configuración fija única. Los fabricantes suelen solicitar matrices de cruceta personalizadas y velocidades de línea ajustables para cambiar entre tamaños de conductores sin reemplazar todo el extrusor.

Parámetros de diseño de tornillos que afectan el rendimiento de la extrusión

Relación de compresión

La relación de compresión compara la profundidad del canal en la zona de alimentación con la profundidad del canal en la zona de medición. Las relaciones entre 2,5:1 y 3,5:1 son comunes para los compuestos de cables de PVC y PE, lo que proporciona suficiente compactación para eliminar las bolsas de aire sin sobrecalentar el material debido al exceso de cizallamiento.

Velocidad del tornillo y equilibrio de salida

Hacer funcionar el tornillo más rápido no siempre aumenta la producción utilizable. Más allá de cierta velocidad, la temperatura de la masa fundida aumenta más rápido de lo que puede soportar la capacidad de enfriamiento aguas abajo, lo que provoca que el espesor de las paredes se hunda en las capas de aislamiento blando. Los operadores de línea generalmente ajustan las rpm del tornillo en función de la velocidad de arrastre en lugar de empujar la extrusora a su máximo mecánico.

Zonas de calentamiento de barriles

Los barriles modernos se dividen en tres a cinco zonas de calentamiento controladas independientemente. El control preciso de la zona mantiene el perfil de temperatura gradual, lo que es más importante para los compuestos sensibles al calor como el PVC retardante de llama utilizado en el alambre de construcción.

Consideraciones sobre materiales para compuestos de cables

No todos los compuestos se comportan de la misma manera dentro de un cilindro de un solo tornillo. Comprender la contracción, el índice de flujo de fusión y la sensibilidad a la humedad ayuda a los operadores a evitar defectos comunes.

Compuestos de cables comunes y sus características de extrusión.
compuesto	Uso típico	Nota de procesamiento
PVC	Aislamiento y revestimiento de cables de construcción	Sensible al sobrecalentamiento, requiere corte moderado
PEBD y PEAD	Revestimiento de cables de comunicación	Baja absorción de humedad, fácil flujo.
XLPE	Aislamiento de cables de alimentación de media y alta tensión.	Requiere curado después de la extrusión y control estricto de la temperatura.
Compuesto libre de halógenos y bajo nivel de humo.	Revestimiento de cables ferroviarios, marítimos y de construcción	Altamente relleno, abrasivo para las superficies de tornillos y cilindros.

Cómo seleccionar la máquina adecuada para una línea de producción de cables

La elección entre tamaños y configuraciones de máquinas debe comenzar con el rango de diámetro del cable y el volumen de producción esperado, en lugar de solo con el precio. Algunos puntos de control prácticos ayudan a acotar la decisión:

Haga coincidir el diámetro del tornillo con el espesor de la pared y el rango de tamaños de conductores planificados para los próximos años, no solo con los pedidos actuales
Confirme que el cabezal de troquel acepte herramientas de cambio rápido para cambiar entre trabajos de aislamiento y revestimiento.
Verifique que la longitud del canal de enfriamiento coincida con la velocidad de línea prevista para el compuesto objetivo.
Verifique que el tamaño del motor y la transmisión dejen margen para compuestos de mayor rendimiento agregados más adelante
Pregunte por la ubicación del sensor de temperatura y presión de fusión, ya que estas lecturas son las primeras señales de advertencia de desgaste del tornillo.

Los compradores que se saltan el paso de tallas a menudo terminan comprando una talla grande. máquina de extrusión de un solo tornillo a bajo rendimiento, lo que aumenta el coste energético por metro de cable producido sin ninguna ganancia en calidad.

Prácticas de mantenimiento que prolongan la vida útil

El desgaste de tornillos y cilindros es la principal causa de tiempo de inactividad no planificado en las líneas de extrusión de cables. Una rutina de mantenimiento constante mantiene la producción estable y evita el costoso reemplazo de emergencia de los tornillos.

Inspeccione el paquete de malla y reemplace los filtros según un cronograma fijo en lugar de esperar a que se produzcan picos de presión.
Mida periódicamente el diámetro del orificio del cañón para realizar un seguimiento del desgaste con respecto a la tolerancia original.
Mantenga las superficies de la matriz y la cruceta libres de acumulación de carbón, que es una causa común de rayas en la superficie del aislamiento del cable.
Lubrique los conjuntos de caja de engranajes y cojinetes de empuje de acuerdo con el programa del fabricante, ya que estas piezas soportan toda la carga axial de la presión de fusión.
Registre las tendencias de temperatura y presión de fusión a lo largo del tiempo para detectar el desgaste gradual del tornillo antes de que afecte la tolerancia del espesor de la pared.

Tendencias actuales que dan forma a los equipos de extrusión de cables

La eficiencia energética se ha convertido en un factor de compra importante para nuevas líneas de extrusión. Los motores principales servoaccionados y el calentamiento del cilindro de frecuencia variable son cada vez más estándar en los nuevos máquina de extrusión de cables pedidos porque reducen el consumo de energía inactivo durante el arranque y los cambios de materiales. Los diseños de barriles de alimentación ranurados también se están volviendo más comunes en líneas de mayor producción, ya que la sección ranurada mejora la estabilidad del transporte sólido y permite una mayor producción a velocidades de tornillo más bajas en comparación con las secciones de alimentación de orificio liso.

Otro cambio es hacia sistemas de control de línea integrados que sincronizan la velocidad del tornillo extrusor, la velocidad de extracción y la retroalimentación del probador de chispa en un solo panel de control, lo que reduce la posibilidad de que un error del operador cause espesores de pared inconsistentes a lo largo de una tirada de producción.

Preguntas frecuentes

¿Qué tamaño de máquina extrusora de un solo tornillo se necesita para el aislamiento de cables de construcción?

La mayoría de las líneas de aislamiento de cables de construcción utilizan diámetros de tornillo de entre 45 mm y 65 mm, según el rango de tamaño del conductor objetivo y la velocidad de salida requerida.

¿Puede una máquina extrusora de cables realizar trabajos de aislamiento y revestimiento?

Sí, siempre que el cabezal del troquel esté diseñado para cambios rápidos de herramientas y la geometría del tornillo se adapte a ambos tipos de compuestos que se procesan, como el PVC tanto para aislamiento como para revestimiento.

¿Con qué frecuencia se deben reemplazar el tornillo y el cilindro?

El tiempo de reemplazo depende de la abrasividad del compuesto y las horas de funcionamiento en lugar de un calendario fijo. Los compuestos altamente rellenos y con bajo contenido de humo desgastan los componentes más rápido que el PVC o PE estándar.

¿Qué causa el espesor desigual de la pared en el aislamiento del cable extruido?

Las causas comunes incluyen una matriz de cruceta descentrada, una temperatura de fusión inconsistente debido a un calentamiento desigual del cilindro o aletas de tornillo desgastadas que reducen la estabilidad de la presión en la matriz.

¿Es una máquina de extrusión de un solo tornillo adecuada para la extrusión de aislamiento de espuma?

Sí, con un tornillo diseñado para inyección de gas o agentes espumantes químicos y una zona de enfriamiento del barril colocada para controlar la estructura celular antes de que el material llegue al troquel.
