Cómo calcular el tamaño del cable: guía completa

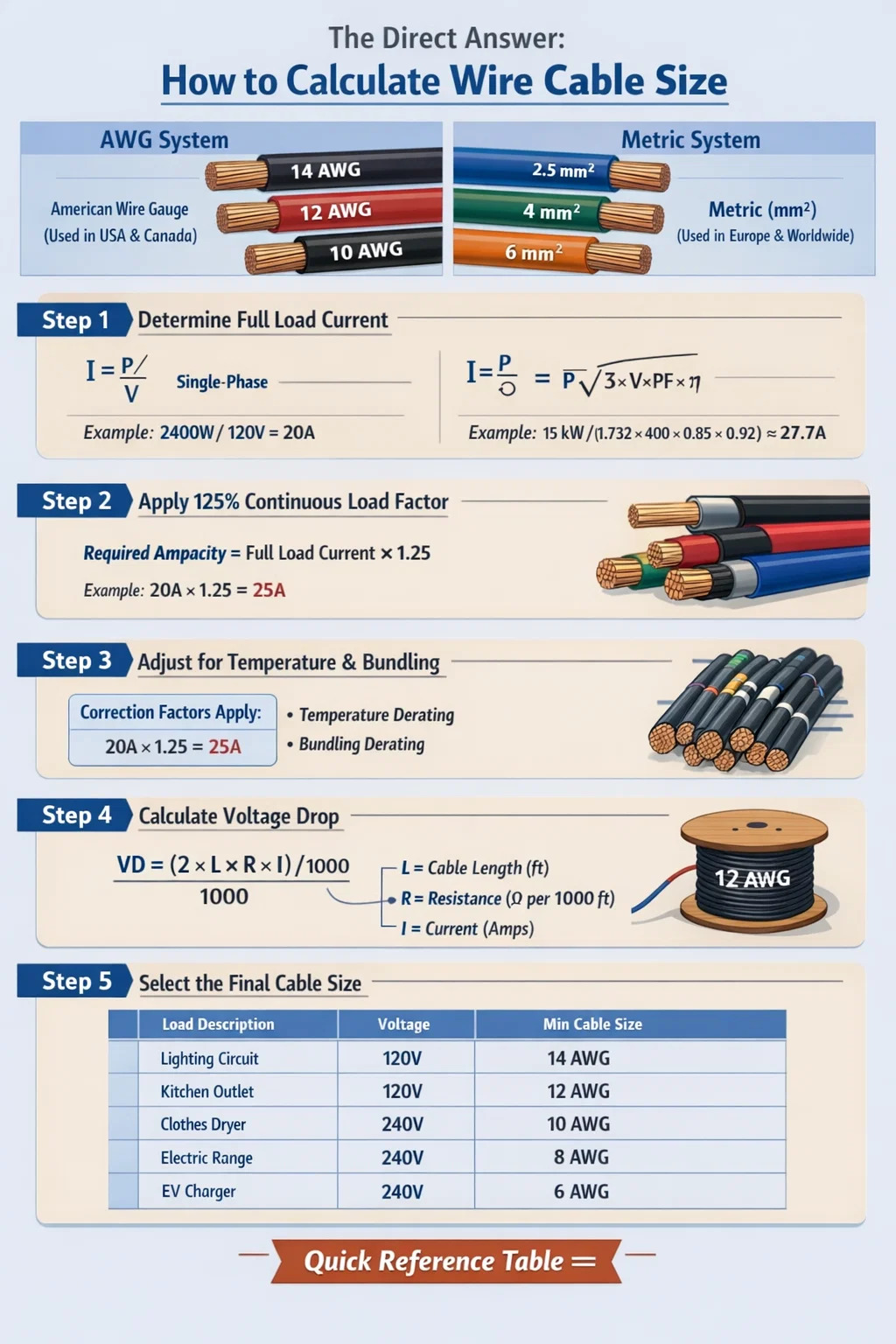

La respuesta directa: Cómo calcular el tamaño del cable

Para calcular el tamaño del cable, debe determinar la corriente máxima (ampacidad) que debe transportar el cable y luego aplicar límites de caída de voltaje y factores de seguridad para seleccionar la sección transversal correcta del conductor. La fórmula más utilizada se basa en la Ley de Ohm combinada con el Código Eléctrico Nacional (NEC) o las normas IEC. Para la mayoría de los sistemas de CA, la regla básica es: seleccionar un conductor donde la capacidad de transporte de corriente exceda el 125% de la corriente de carga continua. Para circuitos de CC o tramos de cables más largos, los cálculos de caída de voltaje tienen prioridad.

En términos prácticos, si tiene una carga continua de 20 A en un circuito de 120 V CA, multiplique 20 A × 1,25 = 25 A de ampacidad mínima, lo que apunta a un conductor de cobre de 12 CAE según las tablas de ampacidad estándar de NEC. Para equipos sensibles al voltaje en largas distancias, la caída de voltaje debe calcularse por separado utilizando la fórmula: VD = (2 × L × R × I) / 1000 , donde L es la longitud del cable unidireccional en pies, R es la resistencia por 1000 pies e I es la corriente de carga en amperios.

Esta guía recorre cada paso del proceso de cálculo, cubriendo sistemas AWG y métricos (mm²), diferentes tipos de aislamiento, condiciones de instalación y cómo la calidad de la construcción del cable, incluido cómo un extrusora de alambres y cables procesa la capa de aislamiento: afecta el rendimiento eléctrico final y la clasificación de seguridad del cable.

Comprensión de los sistemas de dimensionamiento de alambres y cables: AWG frente a mm²

Antes de realizar el cálculo, debe comprender qué sistema de medición se aplica a su región y aplicación. Los dos estándares dominantes son el sistema American Wire Gauge (AWG) y el sistema métrico de área de sección transversal medido en milímetros cuadrados (mm²).

Sistema americano de calibre de cables (AWG)

AWG se utiliza predominantemente en Estados Unidos y Canadá. Contraintuitivamente, un número AWG más bajo significa un conductor más grueso y de mayor capacidad . Por ejemplo, el cobre de 4 AWG transporta significativamente más corriente que el de 14 CAE. La escala AWG va desde 0000 (4/0) en el extremo grande hasta 40 AWG para aplicaciones de alambre fino. El cableado residencial y comercial común utiliza 14 AWG, 12 AWG y 10 AWG para circuitos derivados, mientras que los conductores de alimentación pueden usar 6 AWG, 4 AWG, 2 AWG o más.

Sistema de sección transversal métrico (mm²)

Utilizado en Europa, Asia, Australia y la mayor parte del mundo siguiendo las normas IEC, el sistema mm² describe directamente el área de la sección transversal del conductor. Los tamaños comunes incluyen 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25mm², 35 mm², 50 mm² y más. Un conductor de 2,5 mm² equivale aproximadamente a 14 AWG en términos de sección transversal , aunque la ampacidad exacta depende del tipo de aislamiento y del método de instalación.

Método paso a paso para calcular el tamaño del cable

El tamaño adecuado del cable sigue una secuencia lógica. Saltarse pasos conduce a cables de tamaño insuficiente que se sobrecalientan y crean peligro de incendio, o cables de gran tamaño que desperdician material y aumentan el costo de instalación innecesariamente.

Paso 1: determinar la corriente de carga total

El punto de partida para cada cálculo del tamaño del cable es identificar la corriente de carga completa (FLC) del equipo conectado. Para cargas resistivas como calentadores, esto es sencillo: use P = V × I, reordenado a I = P / V. Para un calentador ambiental de 2400 W en un circuito de 120 V, I = 2400/120 = 20 amperios .

Para cargas de motores trifásicos, la fórmula es: I = P / (√3 × V × PF × η), donde PF es el factor de potencia y η es la eficiencia. Un motor de 15kW a 400V con PF = 0,85 y η = 0,92 da como resultado I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27.7A . Utilice siempre datos de placa de identificación cuando estén disponibles en lugar de estimaciones calculadas.

Paso 2: aplique el multiplicador de carga continua

Para cargas que operan continuamente durante 3 horas o más, la Sección 210.19 de NEC requiere dimensionar el conductor en 125% de la corriente de carga continua . Si su carga consume 20 A continuamente, la ampacidad mínima del conductor debe ser 20 × 1,25 = 25 A. Este margen de seguridad térmica tiene en cuenta la acumulación de calor en el aislamiento durante el funcionamiento sostenido. Las normas IEC utilizan un enfoque similar mediante factores de corrección aplicados a los valores básicos de ampacidad.

Paso 3: Aplicar factores de corrección para temperatura y agrupación

Se debe reducir la potencia de los cables instalados en entornos de alta temperatura o agrupados con otros cables. La tabla NEC 310.15(B)(1) proporciona factores de corrección de temperatura. A una temperatura ambiente de 40°C en lugar de la línea base estándar de 30°C, un conductor con clasificación de 75°C debe reducirse en un factor de 0.88 . Eso significa que un conductor clasificado para 25 A a 30 °C solo transporta 22 A de forma segura a una temperatura ambiente de 40 °C.

La corrección de la agrupación es igualmente importante. Cuando entre 4 y 6 conductores que transportan corriente comparten un conducto, aplique un factor de 0,80. Para 7 a 9 conductores, utilice 0,70. Para 10 a 20 conductores agrupados, el factor cae a 0,50. No aplicar factores de agrupamiento es una de las causas más comunes de sobrecalentamiento en bandejas de cables comerciales.

Paso 4: Calcular la caída de voltaje

Los límites de caída de voltaje suelen ser del 3 % para los circuitos derivados y del 5 % en total para el alimentador más el circuito derivado combinados (según la recomendación de NEC, aunque no es un requisito del código estricto para todos los casos). Utilice esta fórmula para circuitos monofásicos de CA y CC:

VD (voltios) = (2 × L × R × I) / 1000

Donde L = longitud del cable unidireccional en pies, R = resistencia en ohmios por 1000 pies (de las tablas de resistencia de conductores) e I = corriente de carga en amperios. El factor 2 tiene en cuenta tanto el conductor de ida como el de retorno.

Ejemplo: Un circuito de 120 V, 100 pies unidireccional, que transporta cobre de 15 A a 14 AWG (R = 3,14 Ω/1000 pies): VD = (2 × 100 × 3,14 × 15) / 1000 = 9,42 voltios , que es del 7,85%, muy por encima del límite del 3%. La actualización a 10 AWG (R = 1,24 Ω/1000 pies) reduce esto a 3,72 V, o 3,1 %, lo cual es marginal pero aceptable para cargas no sensibles. Para equipos de precisión, pasar a 8 AWG lo llevaría al 1,8%.

Para sistemas trifásicos, la fórmula se modifica a: VD = (√3 × L × R × I) / 1000 , reemplazando el factor de 2 por 1,732 ya que la geometría de fase reduce la resistencia efectiva del bucle.

Paso 5: seleccione el tamaño del cable final

Después de calcular la ampacidad requerida (con todos los factores de corrección aplicados) y el tamaño mínimo del conductor necesario para cumplir con los límites de caída de voltaje, seleccione el tamaño que sea más grande . Este es el tamaño de cable gobernante. Redondee siempre hacia arriba al siguiente tamaño de conductor estándar disponible, nunca redondee hacia abajo.

El papel del tipo de aislamiento en la ampacidad del cable

El material aislante que rodea al conductor determina directamente cuánto calor puede soportar el cable de forma segura, lo que a su vez establece la clasificación de ampacidad. Aquí es donde el proceso de fabricación (específicamente el rendimiento del extrusora de alambres y cables — tiene un impacto directo sobre las propiedades eléctricas y térmicas del producto terminado.

Las clasificaciones de temperatura de aislamiento comunes y sus designaciones NEC incluyen:

• 60°C (140°F) — Tipo tw, utilizado en cableado residencial antiguo. Menor ampacidad, no apto para circuitos de alta carga.
• 75°C (167°F) — Tipos THW, THWN. Aislamiento comercial e industrial más común. Esta es la columna estándar utilizada en la tabla NEC 310.15 para el dimensionamiento de conductores en la mayoría de las instalaciones nuevas.
• 90°C (194°F) — Tipos THHN, XHHW-2, RHH. Mayor ampacidad base, pero NEC a menudo limita la terminación a 75 °C a menos que el equipo esté específicamente clasificado para terminaciones de 90 °C. Se puede utilizar a una temperatura máxima de 90 °C en aire libre o cuando el equipo de terminación esté clasificado en consecuencia.
• 150°C y más — Cables especiales que utilizan caucho de silicona, PTFE (teflón) o aislamiento mineral (cable MI). Utilizado en hornos, hornos industriales y equipos de proceso de alta temperatura.

La consistencia del espesor del aislamiento es fundamental. un extrusora de alambres y cables en una línea de fabricación moderna utiliza geometría de matriz de precisión, control de temperatura de fusión y regulación de velocidad de línea para mantener un espesor de pared uniforme alrededor del conductor. El aislamiento inconsistente (más delgado en algunos puntos) crea puntos calientes localizados que reducen la clasificación térmica efectiva incluso si el espesor promedio cumple con las especificaciones. La maquinaria extrusora avanzada de fabricantes de China, Europa y América del Norte ahora utiliza sistemas de medición láser y corrección automática de excentricidad para lograr tolerancias de espesor de pared dentro de ±5 % o más estrictas.

Conductores de cobre versus aluminio: diferencias de tamaño

Los conductores de aluminio se utilizan comúnmente para cables de entrada de servicios, alimentadores y distribución de servicios públicos. Son más ligeros y menos costosos que el cobre, pero El aluminio tiene sólo alrededor del 61% de la conductividad del cobre. , lo que significa que necesita una sección transversal mayor para transportar la misma corriente.

Como regla práctica: para igualar la ampacidad de un conductor de cobre, el aluminio requiere aproximadamente dos tamaños AWG más grandes . Mientras que el cobre de 6 AWG transporta 65 A (a 75 °C), necesitaría aluminio de 4 AWG para transportar la misma corriente. Para el tamaño métrico, un conductor de aluminio de 16 mm² coincide aproximadamente con un conductor de cobre de 10 mm².

El aluminio también se expande y contrae más que el cobre con los ciclos de temperatura, lo que puede provocar que la conexión se afloje con el tiempo. Todas las terminaciones de conductores de aluminio deben utilizar conectores clasificados AL/CU, y se requiere un compuesto antioxidante en las uniones y terminaciones para evitar la acumulación de oxidación que aumenta la resistencia. Estos son requisitos del código en la mayoría de las jurisdicciones, no prácticas opcionales.

Desde el punto de vista de la fabricación, la extrusión de aislamiento sobre conductores de aluminio requiere un control cuidadoso de la velocidad de la línea y la temperatura del compuesto en el extrusora de alambres y cables . La química de la superficie del aluminio difiere de la del cobre y algunos compuestos aislantes se adhieren de manera diferente. Los fabricantes de cables de calidad realizan pruebas de adhesión para garantizar que el aislamiento se una correctamente y no se separe del conductor durante la flexión o el ciclo térmico.

Dimensionamiento de cables para circuitos de motores

Los circuitos de motor siguen reglas diferentes a las de los circuitos derivados generales porque los motores consumen una corriente de entrada muy alta en el arranque, generalmente de 6 a 8 veces la corriente de carga completa durante 0,5 a 2 segundos. No es necesario dimensionar el cable en sí para esta corriente de irrupción (la protección contra sobrecorriente lo maneja), pero el conductor debe dimensionarse según las reglas del artículo 430 de NEC en lugar de las tablas de ampacidad estándar.

Para un solo motor, NEC 430.22 requiere que el conductor del circuito derivado tenga un tamaño de al menos el 125% de la corriente de carga completa del motor (FLC) como se indica en las tablas NEC 430.247–430.250 (no el valor de la placa de identificación, a menos que la placa de identificación sea inferior al valor de la tabla). Para un motor monofásico de 230 V y 5 caballos de fuerza, la Tabla 430.248 enumera el FLC como 28 A. Luego, el conductor debe manejar 28 × 1,25 = 35 A como mínimo, apuntando a cobre de 8 AWG.

Para aplicaciones de variador de frecuencia (VFD), se aplican consideraciones adicionales. Los VFD generan corrientes armónicas que producen calor adicional en los conductores. Muchos ingenieros añaden un margen adicional del 10 al 15 % además del factor estándar del 125 % al dimensionar cables para motores accionados por VFD. Por lo general, también se requiere un cable blindado entre la salida del VFD y el motor para contener el ruido de alta frecuencia y evitar daños a los rodamientos debido a las corrientes de modo común.

Análisis profundo del cálculo de la caída de voltaje: tramos de cable largos

Para tendidos de cable de más de 50 pies (aproximadamente 15 metros), la caída de voltaje a menudo se convierte en el factor de tamaño dominante, no la ampacidad. Esto es particularmente cierto en sistemas solares fotovoltaicos (PV), instalaciones agrícolas, iluminación exterior y plantas industriales con equipos ubicados lejos del tablero de distribución principal.

Cálculo de la sección transversal del conductor requerida a partir de la caída de voltaje

Puede reorganizar la fórmula de caída de voltaje para calcular directamente la sección transversal del conductor requerida. Para cobre en un sistema monofásico:

A (mm²) = (2 × L × I × ρ) / VD_máx

Donde A es el área de la sección transversal requerida en mm², L es la longitud del cable unidireccional en metros, I es la corriente de carga en amperios, ρ (rho) es la resistividad del cobre = 0,0172 Ω·mm²/m (o 0,0282 para aluminio) y VD_max es la caída de voltaje máxima permitida en voltios.

Ejemplo: Una bomba consume 30A a 230V, ubicada a 120 metros del cuadro de distribución. Caída de voltaje máxima permitida = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Redondea al siguiente tamaño estándar: 25 mm² conductor de cobre.

Si esa misma bomba se hubiera situado a sólo 30 metros de distancia, el cálculo arrojaría 4,49 mm², redondeando a 6 mm²: significativamente más pequeño y más barato. El costo de reducir el tamaño en tiradas largas proviene del desperdicio de energía y la degradación del rendimiento del equipo, no solo del sobrecalentamiento.

Caída de voltaje en sistemas solares fotovoltaicos de CC

En instalaciones solares, el tamaño del cable de CC es fundamental para la eficiencia del sistema. El artículo 690 de NEC recomienda limitar la caída de voltaje en los circuitos de fuente fotovoltaica a 2% o menos para obtener la máxima cosecha de energía. Una caída del 2 % en un sistema de cadena de 600 V permite solo una caída de 12 V en todo el recorrido del cable. Con una corriente de cadena de 9 A y un recorrido de 50 metros (unidireccional), la sección transversal del conductor requerida sería A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², lo que apunta a un cable con clasificación fotovoltaica de 2,5 mm² mínimo (USE-2 o cable fotovoltaico en los EE. UU.).

Cómo la calidad de la construcción del cable afecta los cálculos de tamaño

Los cálculos del tamaño del cable suponen que el cable cumple con sus especificaciones nominales. Esto significa que el conductor tiene el área de sección transversal correcta, el aislamiento tiene el espesor y las propiedades dieléctricas correctas y la resistencia por unidad de longitud coincide con los valores publicados. En la práctica, la calidad del cable varía significativamente entre fabricantes y esta variabilidad afecta directamente si sus cálculos son válidos en el campo.

Relación de llenado y trenzado del conductor

Los conductores trenzados están formados por varios cables más pequeños trenzados entre sí. La relación de llenado (el porcentaje de la sección transversal nominal realmente ocupada por metal) afecta la resistencia. Un conductor trenzado de 2,5 mm² con un empaquetamiento deficiente de los hilos puede tener una sección transversal de metal real de solo 2,3 mm², lo que aumenta la resistencia aproximadamente entre un 8 % y un 9 % en comparación con la especificación. Esto afecta directamente tanto a la caída de tensión como al rendimiento térmico. Los fabricantes de cables premium miden la resistencia del conductor según IEC 60228 o ASTM B8 para verificar el cumplimiento.

Espesor del aislamiento y proceso de extrusión

La capa aislante se aplica a través de un extrusora de alambres y cables — una máquina que funde un compuesto polimérico (PVC, XLPE, LSZH u otros materiales) y lo fuerza a pasar a través de una matriz de precisión alrededor del conductor en movimiento. La calidad de este proceso de extrusión determina la consistencia del espesor del aislamiento, el acabado de la superficie y la adhesión al conductor o al revestimiento interior.

Los sistemas modernos de extrusión de alambres y cables utilizados por los principales fabricantes incluyen:

• Control de excentricidad en circuito cerrado : Los sensores láser o capacitivos miden la concentricidad del aislamiento en tiempo real y ajustan automáticamente la posición de la matriz para corregir el recubrimiento descentrado.
• Monitoreo de presión y temperatura de fusión : Garantiza una viscosidad constante del compuesto a través del troquel, evitando puntos finos causados por la variación de temperatura en el cilindro del extrusor.
• Integración del probador de chispas : Los probadores de chispa de alto voltaje escanean el 100 % del cable producido en línea para detectar orificios o puntos delgados en el aislamiento antes de enrollar el cable.
• Sistemas de medición de diámetros. : Los micrómetros láser miden el diámetro exterior continuamente y envían datos para controlar la velocidad de la línea y la salida del extrusor para mantener las tolerancias de diámetro especificadas.

Al comprar cables para aplicaciones críticas (maquinaria industrial, cableado de edificios, alimentadores subterráneos), verifique siempre que el cable cumpla con las certificaciones UL, CSA o IEC probadas según los estándares pertinentes. El cable probado y listado por terceros garantiza que el aislamiento aplicado por el proceso de extrusión de alambres y cables cumple con los requisitos mínimos de espesor, rigidez dieléctrica y resistencia a la temperatura.

Rendimiento del aislamiento XLPE versus PVC

El aislamiento de polietileno reticulado (XLPE) se produce mediante un proceso especializado de extrusión de alambres y cables que incluye un paso de vulcanización (reticulación), ya sea mediante curado con vapor, curado con nitrógeno seco (línea CCV) o curado con humedad de silano. La reticulación crea una red de polímero tridimensional que da XLPE Rendimiento térmico significativamente mejor que el PVC. : Los cables de alimentación con aislamiento XLPE tienen una clasificación de 90 °C de forma continua, 130 °C durante una sobrecarga de emergencia y 250 °C en condiciones de cortocircuito. El PVC alcanza su punto máximo a 70°C para los grados estándar.

Para cables de media tensión (1kV–35kV), el aislamiento XLPE producido en una línea extrusora de cables y alambres de triple extrusión (aplicando la pantalla interior semiconductora, el aislamiento XLPE y la pantalla exterior semiconductora en una sola pasada) es el estándar de la industria. Este enfoque de un solo paso elimina la contaminación de la interfaz entre capas, un factor crítico para la integridad dieléctrica de alto voltaje.

Ejemplos prácticos de tamaños de cables por aplicación

La teoría se vuelve más clara con ejemplos de aplicaciones concretas en diferentes tipos de instalación. Los siguientes ejemplos resueltos cubren los escenarios más comunes que se encuentran en entornos residenciales, comerciales e industriales.

Circuito de cocina residencial (120 V, 20 A)

NEC 210.11(C)(1) requiere al menos dos circuitos de electrodomésticos pequeños de 20 A en las áreas de la cocina. Cable: 12 AWG / 2 cobre, tipo NM-B (Romex), disyuntor 20A. El tendido del cable desde el panel suele ser de 30 a 60 pies en una casa unifamiliar. Caída de voltaje a 20 A en 60 pies: VD = (2 × 60 × 1,98 × 20) / 1000 = 4,75 V, que es 3,96% . Aceptable para la mayoría de cargas de electrodomésticos de cocina. Para una instalación más conservadora o donde el recorrido supera los 80 pies, actualice a 10 AWG.

Estación de carga para vehículos eléctricos (240 V, 48 A continuos)

Un cargador de vehículos eléctricos de nivel 2 de 11,5 kW consume 48 A a 240 V. Como carga continua: 48A × 1,25 = 60A ampacidad mínima del conductor. Seleccione cobre THWN-2 de 6 AWG en el conducto. Para un recorrido de 50 pies desde el panel hasta el garaje, caída de voltaje = (2 × 50 × 0,491 × 48) / 1000 = 2,36 V = 0,98% – bien dentro de los límites. El tamaño de 6 AWG está determinado por la ampacidad, no por la caída de voltaje en este caso.

Motor de transportador industrial (400 V, trifásico, 22 kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Aplique un factor de motor del 125 %: 39,7 × 1,25 = 49,6 A. Seleccione un conductor de cobre de 10 mm² (clasificación de 52 A en cable de tres núcleos según IEC 60364). El recorrido del cable es de 85 metros desde el MCC hasta el motor. Caída de tensión = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7V = 2,68% — dentro del límite del 3%. La selección de 10 mm² se ve confirmada por los requisitos de ampacidad y caída de voltaje.

Alimentador subterráneo (240 V, 100 A, 150 pies)

Un alimentador de subpanel de 100 A que utiliza conductores de aluminio en un conducto de PVC cédula 40 enterrado a 24 pulgadas. Ampacidad requerida: 100A. El conductor de aluminio 1/0 AWG tiene una clasificación de 120 A a 75 °C y cumple con la ampacidad. Comprobación de caída de voltaje: aluminio 1/0 AWG R = 0,327 Ω/1000 pies VD = (2 × 150 × 0,327 × 100) / 1000 = 9,81 V = 4,09% . Supera el 3% recomendado. Actualice a aluminio 2/0 AWG (R = 0,259 Ω/1000 pies): VD = 7,77 V = 3,24 %, todavía marginal. uso Aluminio 3/0 AWG (R = 0,205 Ω/1000 pies): VD = 6,15 V = 2,56 % — aceptable.

Consideraciones sobre cortocircuitos y corrientes de falla en el dimensionamiento de cables

Para cables de media y alta tensión, y para cables industriales de baja tensión cerca de grandes transformadores, el conductor también debe dimensionarse para soportar la energía térmica de la corriente de falla durante el tiempo que le toma al dispositivo de protección eliminar la falla. Esto se llama el resistencia térmica de cortocircuito cheque.

La fórmula es: A (mm²) = (I_sc × √t) / K , donde I_sc es la posible corriente de cortocircuito en amperios, t es el tiempo de eliminación de fallas en segundos y K es una constante del material (K = 115 para conductores de cobre aislados con PVC a partir de 30 °C; K = 135 para cobre aislado con XLPE).

Ejemplo: un cable alimenta un panel con una posible corriente de cortocircuito de 25 kA y el disyuntor aguas arriba se limpia en 0,2 segundos. A_mín = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Esto requiere un conductor de cobre de al menos 120 mm², independientemente de la corriente de carga. Cerca de grandes transformadores industriales o tableros de distribución principales, el tamaño del cortocircuito a menudo rige la selección del cable.

Errores comunes en el cálculo del tamaño del cable

Comprender el método de cálculo es sólo la mitad de la batalla. Los errores prácticos en el campo conducen a cables de tamaño insuficiente o excesivo incluso cuando el ingeniero aplica las fórmulas correctamente.

• Uso de la corriente de placa de identificación en lugar de la tabla FLC de NEC para motores: NEC 430.22 requiere específicamente el uso del valor de la tabla NEC, no la placa de identificación, a menos que la placa de identificación sea inferior. Usar la corriente más baja de la placa de identificación de un motor de mayor eficiencia y reducir el tamaño del cable es una violación del código.
• Olvidarse de aplicar la reducción de potencia por agrupación: Instalar seis conductores THHN en un conducto y dimensionar cada uno para su ampacidad individual es un error muy común. El factor de agrupación de 0,80 reduce su ampacidad efectiva, lo que requiere conductores más grandes.
• Sin tener en cuenta el crecimiento futuro de la carga: Un circuito al 95% de la ampacidad del conductor no deja espacio para equipos adicionales. La mejor práctica de la industria es dimensionar los cables a no más del 80% de la ampacidad nominal en condiciones normales de funcionamiento.
• Mezclando valores AWG y métricos en la misma fórmula: El uso de valores de resistencia AWG (en Ω/1000 pies) con longitudes métricas (en metros) sin conversión produce resultados tremendamente incorrectos. Confirme siempre las unidades antes de calcular.
• Ignorando la temperatura ambiente: El cable instalado en un ático a una temperatura ambiente de 50 °C en lugar de la base estándar de 30 °C requiere una reducción significativa de la potencia. Un THHN de 12 AWG con clasificación de 30 A a 30 °C solo puede transportar 23 A a una temperatura ambiente de 50 °C, una reducción del 23 %.
• Compra de cable de mala calidad: Los cables de fabricantes no verificados pueden tener secciones transversales de conductores reales entre un 10 % y un 15 % inferiores a las nominales debido a un control deficiente de los procesos de trefilado y extrusión. Compre siempre cables con certificación UL o IEC de fuentes rastreables.

Referencia rápida: Resumen de selección de tamaño de cable

Para una referencia rápida en el sitio, la siguiente tabla resume los escenarios de carga comunes y los tamaños mínimos de cable que requieren en condiciones típicas (conductor de cobre, aislamiento de 75 °C, temperatura ambiente de 30 °C, circuito único en conducto, recorrido de hasta 50 pies).
