¿Cómo funciona el coaxial? Estructura, señal y fabricación

¿Cómo funciona el coaxial? La respuesta corta

El cable coaxial transmite señales eléctricas utilizando dos conductores concéntricos (un conductor interior sólido rodeado por un conductor exterior tubular (blindaje), separados por un aislante dieléctrico y envueltos en una funda exterior protectora. La geometría mantiene la señal confinada dentro del cable, lo que reduce drásticamente la interferencia electromagnética (EMI) y la pérdida de señal en comparación con el cable de par trenzado o paralelo estándar. Es por eso que el coaxial sigue siendo la opción preferida para la transmisión de RF, Internet de banda ancha, televisión por cable e instrumentación de precisión, incluso cuando se expanden las alternativas inalámbricas y de fibra.

Cada capa de un cable coaxial tiene un propósito físico y eléctrico específico. El conductor transporta corriente; el dieléctrico controla la impedancia y la velocidad de propagación; el escudo bloquea el ruido; la chaqueta protege contra daños mecánicos y ambientales. Quite cualquier capa y el cable dejará de funcionar correctamente. Comprender cada capa (y cómo interactúan) explica por qué la ingeniería coaxial es más exigente de lo que parece.

La estructura física de un cable coaxial, capa por capa

Conductor interno

El conductor central suele ser cobre sólido o trenzado, aunque en aplicaciones de alta frecuencia o alta resistencia se utilizan acero revestido de cobre (CCS) y cobre plateado. El diámetro varía desde menos de 0,5 mm en cables RF en miniatura hasta más de 10 mm en cables troncales CATV grandes. A altas frecuencias, la corriente viaja cerca de la superficie del conductor (un fenómeno llamado efecto piel), por lo que la calidad de la superficie y la conductividad del conductor afectan directamente las cifras de pérdida. El baño de plata aumenta la conductividad de la superficie, razón por la cual los cables aptos para microondas a menudo lo utilizan.

Aislador dieléctrico

Intercalado entre los conductores internos y externos, el dieléctrico controla dos parámetros críticos: impedancia y velocidad de propagación (VoP). Los materiales dieléctricos comunes incluyen polietileno sólido (PE), polietileno espumado, politetrafluoroetileno (PTFE) y diseños espaciados por aire. La espuma de PE reduce la constante dieléctrica de aproximadamente 2,25 (PE sólido) a aproximadamente 1,4-1,6 , que aumenta la VoP de aproximadamente el 66 % al 78-85 % de la velocidad de la luz y simultáneamente reduce la pérdida dieléctrica, ambas cosas deseables para aplicaciones de banda ancha o de largo plazo. Se elige PTFE cuando la estabilidad de la temperatura es importante; Mantiene sus propiedades eléctricas desde –65 °C hasta 200 °C.

El espesor y la uniformidad de la capa dieléctrica determinan directamente la impedancia característica del cable. Incluso una ligera excentricidad (colocación descentrada del conductor interno) cambia la impedancia y crea reflejos. Esta es la razón por la que la precisión de la extrusora de alambres y cables es tan importante en la fabricación: la cruceta debe centrar el conductor dentro de una tolerancia medida en micrómetros.

Conductor externo (blindaje)

El blindaje cumple dos funciones simultáneamente: es la ruta de corriente de retorno de la señal y es la barrera electromagnética que evita que el ruido externo se acople al cable. Las construcciones de escudos comunes incluyen:

• Tubo macizo de aluminio o cobre. — utilizado en cables CATV de línea dura; Cobertura cercana al 100%, pérdida muy baja, rígido.
• Escudo trenzado — normalmente entre el 85% y el 98% de cobertura óptica; flexible, duradero, utilizado en RG-58, RG-6, RG-11
• Combinación de trenza de aluminio — el papel de aluminio proporciona una cobertura del 100 %; la trenza añade resistencia mecánica y continuidad CC; Común en cables de satélite y de banda ancha.
• Tri-escudo y cuádruple escudo — múltiples capas de láminas y trenzas para entornos de alta interferencia; La efectividad del blindaje puede exceder los 90 dB.

Chaqueta exterior

La chaqueta es la capa protectora más externa, comúnmente hecha de PVC, polietileno, LSZH (baja emisión de humo y cero halógenos) o fluoropolímeros. La elección del material de la cubierta depende del entorno de instalación: el PVC es económico e ignífugo para uso en interiores; PE y LLDPE ofrecen resistencia a los rayos UV y a la humedad para entierros al aire libre; LSZH es obligatorio en espacios públicos e infraestructura de transporte debido a la reducción de la emisión de gases tóxicos en los incendios. La cubierta se aplica mediante una extrusora de alambres y cables en una pasada de extrusión separada una vez completado el blindaje.

Impedancia característica: por qué dominan 50 Ω y 75 Ω

La impedancia característica no es una resistencia de CC; es una propiedad independiente de la frecuencia determinada completamente por la geometría del cable y la constante dieléctrica del aislante. La fórmula es:

Z₀ = (138 / √εr) × log₁₀(D/d)

Donde εr es la permitividad relativa del dieléctrico, D es el diámetro interior del conductor exterior y d es el diámetro exterior del conductor interior. Dos valores de impedancia dominan el mundo coaxial por razones de ingeniería bien establecidas:

La impedancia teórica de pérdida mínima para un coaxial con dieléctrico de polietileno es de aproximadamente 77 Ω, razón por la cual 75 Ω se convirtió en el estándar de la industria de la radiodifusión. El valor de 50 Ω es un compromiso entre el manejo de potencia máxima (~30 Ω óptimo) y la pérdida mínima, lo que lo hace más adecuado para enlaces de RF bidireccionales. La falta de coincidencia de impedancia entre la fuente, el cable y la carga provoca reflejos de la señal, ondas estacionarias y pérdida de energía, problemas cuantificados por la relación de onda estacionaria de voltaje (VSWR).

Mecánica de transmisión de señal dentro del cable

El cable coaxial no transmite señales como la mayoría de la gente imagina intuitivamente. La energía no fluye a través del conductor de la misma manera que el agua fluye a través de una tubería. En cambio, se propaga como una onda electromagnética en el espacio entre los conductores internos y externos: la región dieléctrica. Los conductores actúan como condiciones de contorno que guían y confinan la onda. Este modo de propagación se denomina modo TEM (electromagnético transversal), en el que tanto los componentes del campo eléctrico como el magnético son completamente transversales a la dirección de viaje.

El campo eléctrico irradia radialmente entre el conductor interior ( ) y el conductor exterior (–), mientras que el campo magnético forma círculos concéntricos alrededor del conductor interior. Debido a que el campo está completamente encerrado dentro del blindaje, el cable casi no irradia energía hacia afuera y es casi inmune a los campos externos, siempre y cuando se mantenga la integridad del blindaje. Una rotura en el blindaje, un conector deficiente o un cable retorcido altera la geometría del campo e introduce ruido y pérdidas.

Velocidad de propagación y longitud eléctrica.

Las señales viajan a través del cable coaxial a una velocidad que es una fracción de la velocidad de la luz en el vacío, determinada por el dieléctrico. El PE sólido proporciona un VoP de aproximadamente el 66 %; la espuma de PE lo eleva al 78-85%; Los diseños de PTFE con espacio aéreo pueden alcanzar entre el 93% y el 98%. Para un cable de 10 metros con PE sólido, el retraso de la señal unidireccional es de aproximadamente 50 nanosegundos. Esto es importante en la sincronización de precisión, los sistemas de radar y las antenas en fase, donde las longitudes de los cables se cortan a longitudes eléctricas específicas (fracciones o múltiplos de la longitud de onda de la señal) para lograr relaciones de fase controladas.

Mecanismos de atenuación

La pérdida de señal en coaxial proviene de tres fuentes principales:

• Pérdida del conductor — calentamiento resistivo en el conductor interno y el blindaje, dominante a frecuencias más bajas y proporcional a √f debido al efecto piel
• Pérdida dieléctrica — energía absorbida por el aislante cuando el campo alterno tensiona su estructura molecular; crece linealmente con la frecuencia y es por eso que los dieléctricos de bajas pérdidas como el PTFE y la espuma de PE se utilizan en frecuencias de microondas.
• Pérdida de radiación — fugas a través de imperfecciones del blindaje; generalmente insignificante en cables bien construidos, pero significativo si el blindaje está dañado o si los modos de propagación de orden superior se excitan por encima de la frecuencia de corte del cable.

La atenuación se especifica en dB por unidad de longitud en frecuencias específicas. Un cable estándar RG-6 de cuatro blindaje tiene aproximadamente 2,0 dB/100 pies a 100 MHz y 6,5 dB/100 pies a 900 MHz , lo que ilustra cómo las pérdidas aumentan significativamente con la frecuencia. Los cables de alta gama y baja pérdida, como el LMR-400, reducen la atenuación de 900 MHz a alrededor de 2,7 dB/100 pies a través de conductores más grandes y dieléctrico de espuma.

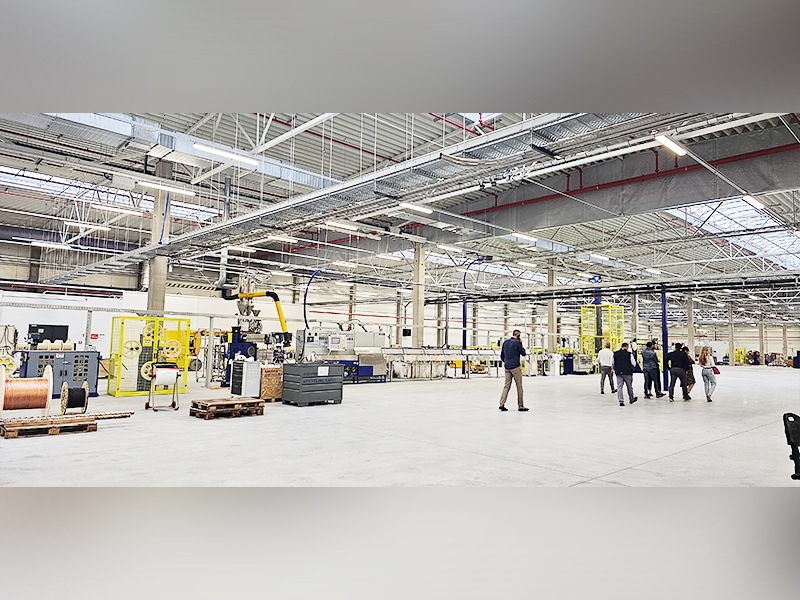

Cómo se fabrica el cable coaxial: el papel del Extrusora de alambres y cables

La fabricación de cables coaxiales es un proceso de varios pasos en el que la precisión dimensional en cada etapa determina el rendimiento eléctrico del cable. Una extrusora de alambres y cables es fundamental para dos de los pasos más críticos: el aislamiento dieléctrico y la aplicación de la cubierta exterior.

Conductor interno Drawing and Stranding

El proceso comienza con una varilla de cobre pasada a través de una serie de matrices para alcanzar el diámetro del conductor objetivo. Las tolerancias son estrictas: para un cable de 50 Ω con un conductor de 0,9 mm, incluso una desviación de ±0,01 mm cambia notablemente la impedancia. Los conductores trenzados pasan por una máquina agrupadora o trenzadora antes de la línea de extrusión.

Extrusión dieléctrica

Aquí es donde el extrusor de alambres y cables realiza su función más crítica. El conductor se alimenta a través de una matriz de cruceta y se aplica a su alrededor un compuesto de PE derretido, PE de espuma o PTFE bajo presión y temperatura controladas. La concentricidad del dieléctrico (la precisión con la que está centrado el conductor dentro del aislamiento) debe mantenerse dentro de ±1–2 % del espesor de la pared del dieléctrico para mantener la impedancia dentro de las especificaciones.

Para los cables de espuma de PE, se inyecta gas (normalmente nitrógeno) en la corriente de polímero fundido para crear una estructura celular controlada. La densidad de la espuma establece directamente la constante dieléctrica. , por lo que la presión del gas, la temperatura de fusión y la velocidad de la línea deben estar estrechamente coordinadas. Las líneas modernas de extrusión de cables utilizan medición de capacitancia en tiempo real después de la matriz; la medición de capacitancia por unidad de longitud brinda una indicación inmediata del diámetro del aislamiento y la constante dieléctrica, lo que permite retroalimentación automática al sistema de control de la extrusora.

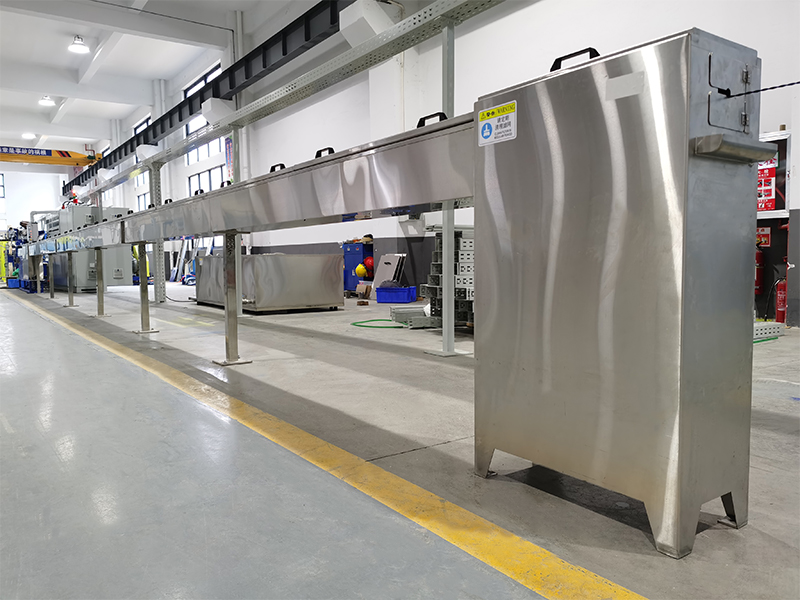

Después de la extrusión, el conductor aislado pasa a través de un canal de refrigeración por agua para solidificar el dieléctrico antes de que llegue a la unidad de arrastre de la oruga. Las velocidades de línea para la extrusión de dieléctrico coaxial de pequeño diámetro suelen oscilar entre 100 y más de 500 metros por minuto, dependiendo del tamaño del conductor y el espesor del dieléctrico.

Blindaje

Después de que el dieléctrico se enfría y se enrolla, el cable pasa a una línea de blindaje. Los protectores de lámina se aplican envolviendo cinta laminada de aluminio y poliéster longitudinal o helicoidalmente sobre el dieléctrico. Los escudos trenzados se aplican en una máquina trenzadora con docenas a cientos de bobinas que transportan alambre fino de cobre o cobre estañado. Para cables que requieren una construcción de lámina más trenza, ambas operaciones se pueden combinar en una sola pasada de la máquina.

Extrusión de chaqueta

El paso final de extrusión aplica la cubierta exterior utilizando otra extrusora de alambre y cable, generalmente una máquina de un solo tornillo o de dos tornillos, según el compuesto. Las líneas de revestimiento de PVC suelen funcionar a entre 50 y 150 m/min; Los compuestos de PE y LSZH requieren un perfilado de temperatura cuidadoso a lo largo del cilindro del extrusor para evitar la degradación. La uniformidad del espesor de la pared de la chaqueta se verifica mediante pruebas de chispa (pruebas de continuidad de alto voltaje de 2 a 6 kV) y medidores de diámetro láser en línea. Los cables terminados están impresos con designación de tipo, impedancia, tensión nominal y fecha de fabricación para identificación en campo.

Tipos de cables coaxiales comunes y sus especificaciones

La designación "RG" (Radio Guide) era originalmente un sistema de especificaciones militares de EE. UU. Si bien muchas designaciones RG han sido reemplazadas por números de pieza específicos del fabricante para cables modernos, las designaciones heredadas siguen siendo ampliamente reconocidas en la industria. Comprender las diferencias ayuda a seleccionar el cable adecuado para una aplicación determinada.

Conectores y terminaciones: donde comienzan la mayoría de los problemas

El cable en sí es sólo una parte de un enlace coaxial. El conector transfiere la señal del cable al equipo y, si está mal fabricado o instalado, se convierte en la fuente dominante de pérdida, reflexión y falla de la señal. El conector debe mantener la misma impedancia característica que el cable en toda su geometría interna; cualquier discontinuidad provoca una reflexión.

Tipos de conectores coaxiales comunes

• BNC (bayoneta Neill-Concelman) — 50 Ω, nominal a ~4 GHz, cierre de bayoneta de un cuarto de vuelta; estándar en equipos de prueba, video e instrumentación
• SMA (versión subminiatura A) — 50 Ω, nominal a 18 GHz, roscado; Ampliamente utilizado en módulos de RF, antenas y conjuntos de microondas.
• tipo N — 50 Ω o 75 Ω, nominal de 11 a 18 GHz, resistente a la intemperie; utilizado en antenas exteriores y equipos de estaciones base
• tipo F — 75 Ω, hasta ~3 GHz; omnipresente en instalaciones residenciales de CATV y satélites; El conductor central del cable sirve como pin conector.
• PL-259 (UHF) — nominalmente 50 Ω pero no una impedancia verdaderamente constante; clasificado a ~300 MHz en la práctica; común en la radioafición

La terminación adecuada requiere pelar el cable a las dimensiones exactas, no aplastar la trenza, mantener la concentricidad del dieléctrico en la interfaz del conector y aplicar el torque correcto al acoplar. Un solo conector F instalado incorrectamente en un sistema de distribución de televisión por cable puede provocar la entrada de señales (señales externas que se filtran) y la salida de señales (señales de cable que se filtran), degradando el rendimiento de todo el nodo.

Coaxial frente a otros medios de transmisión: cuándo elegirlo

El cable coaxial no es la opción correcta para todas las aplicaciones, pero conserva claras ventajas en escenarios específicos. Compararlo con alternativas comunes aclara dónde encaja mejor.

Coaxial frente a par trenzado (Cat5e/Cat6/Cat8)

El par trenzado se basa en señalización diferencial y velocidades de torsión ajustadas para cancelar la EMI, un enfoque fundamentalmente diferente del modo TEM blindado del coaxial. El par trenzado domina el cableado Ethernet estructurado porque es más económico, liviano y fácil de terminar. Sin embargo, no puede igualar el coaxial en frecuencias de RF superiores a unos pocos cientos de MHz o en entornos de alta interferencia. Cat8 admite 40 Gbps pero solo funciona a más de 30 metros a 2 GHz ; un coaxial RG-6 correctamente instalado maneja señales de banda ancha de hasta 3 GHz en distancias mucho más largas con una amplificación mucho más simple.

Coaxial versus fibra óptica

La fibra ofrece una susceptibilidad esencialmente nula a las interferencias electromagnéticas, una atenuación mucho menor en distancias largas (~0,2 dB/km para monomodo frente a 40-100 dB/km para coaxial en frecuencias de microondas) y una capacidad de ancho de banda que eclipsa al cobre. Las desventajas son el costo de la electrónica del transceptor, la fragilidad y la incapacidad de transportar energía CC junto con la señal. El coaxial sigue siendo el preferido para enlaces de RF cortos, líneas de alimentación de antenas y aplicaciones que requieren señal de alimentación en un solo cable (por ejemplo, micrófonos con alimentación fantasma, LNB satelitales activos alimentados mediante coaxial).

Coaxial versus guía de ondas

En frecuencias superiores a aproximadamente 18 GHz, las pérdidas coaxiales se vuelven prohibitivas y la guía de ondas (un tubo metálico hueco que transporta ondas EM) ofrece una atenuación mucho menor. La guía de ondas no tiene conductor interno y por lo tanto no tiene pérdida de conductor en el centro; su estructura rígida y su naturaleza selectiva en frecuencia (la guía de ondas solo pasa señales por encima de su frecuencia de corte) lo hacen inadecuado para instalaciones flexibles o de banda ancha. Coax domina por debajo de 18 GHz donde se necesita flexibilidad y conectividad.

Control de calidad en la producción de cables coaxiales

Las exigencias de precisión de la fabricación de cables coaxiales hacen que el control de calidad sea un proceso continuo en línea en lugar de una inspección por lotes al final. Una línea de extrusión de alambres y cables para producción coaxial normalmente integra múltiples sistemas de medición simultáneamente:

• Medidores de diámetro láser — medición sin contacto del diámetro exterior dieléctrico, normalmente con una precisión de ±0,001 mm; colocado inmediatamente después del canal de enfriamiento
• Monitores de capacitancia — medir la capacitancia por unidad de longitud, que se correlaciona con el espesor de la pared dieléctrica y la constante dieléctrica; las desviaciones activan correcciones automáticas de velocidad de línea o RPM del extrusor
• Escáneres de excentricidad — Los escáneres de rayos X o ultrasonidos verifican la concentricidad del conductor interno dentro del dieléctrico en tiempo real
• Probadores de chispa — aplique de 2 a 10 kV CC o CA a través del dieléctrico para detectar cualquier agujero o punto delgado que pueda causar fallas en el aislamiento en servicio.
• Prueba TDR de cable terminado — La reflectometría en el dominio del tiempo identifica discontinuidades de impedancia a lo largo del cable terminado enviando un pulso a lo largo de la línea y analizando las reflexiones.

Las especificaciones de uniformidad de impedancia para cables CATV de calidad para transmisión suelen ser de ±2 Ω en toda la longitud del cable. , con requisitos de pérdida de retorno estructural (SRL) de 23 a 30 dB en la banda de 5 a 1000 MHz. Lograr estos números de manera consistente a velocidades de producción superiores a 200 m/min requiere un diseño de matriz extremadamente preciso, consistencia del material y control de proceso de circuito cerrado, todo centrado en el rendimiento de la extrusora de alambre y cable y sus sistemas de medición asociados.

Aplicaciones del mundo real que muestran cómo funciona Coax en la práctica

Distribución de televisión por cable (CATV)

Una cabecera CATV recibe señales y las distribuye a través de una red híbrida de fibra coaxial (HFC). La fibra transporta la señal desde la cabecera hasta los nodos vecinos; RG-11 o cable coaxial lo transporta desde el nodo hasta el grifo (normalmente dentro de 500 metros); Las gotas RG-6 se conectan desde el grifo a viviendas individuales. Cada segmento utiliza amplificadores para superar la atenuación del cable, espaciados según la pérdida del cable en la frecuencia portadora más alta, generalmente 1 GHz o más en los sistemas DOCSIS 3.1.

Estaciones base celulares

El cable de alimentación entre una unidad de radio BTS y la antena en la parte superior de una torre es casi siempre coaxial, ya sea coaxial corrugado flexible o rígido. Un LMR-400 de 30 metros funcionando a 900 MHz pierde aproximadamente 0,8 dB; a 2,1 GHz (3G UMTS), la misma ejecución pierde aproximadamente 1,3 dB. Cada dB de pérdida en el alimentador reduce directamente la potencia radiada efectiva, razón por la cual las instalaciones de cabezales de radio remotos (RRH) que montan la unidad de radio en la parte superior de la torre (conectadas a la unidad de banda base mediante fibra) se han vuelto dominantes: eliminan la pérdida en el alimentador por completo.

Instrumentación médica e industrial

Los transductores de ultrasonido, las cadenas de señales de resonancia magnética y los medidores de nivel de radar industriales dependen de conexiones coaxiales por la misma razón que los sistemas de transmisión: integridad del blindaje e impedancia controlada. En ultrasonido, el coaxial transporta pulsos en el rango de MHz hacia y desde transductores piezoeléctricos con una distorsión mínima. Los materiales dieléctricos y conductores deben ser biocompatibles en algunos casos, y el cable debe sobrevivir a los ciclos de esterilización, requisitos que impulsan los diseños hacia dieléctricos de fluoropolímeros especiales producidos en líneas dedicadas de extrusión de alambres y cables.

Receptores GPS y Satélite

El GPS opera a 1575,42 MHz (L1) y 1227,60 MHz (L2). El recorrido coaxial desde una antena GPS activa hasta un receptor alimenta tanto la señal de RF como la alimentación de CC para el LNA incorporado de la antena a través del mismo cable. La pérdida del cable degrada directamente la relación señal-ruido. Un RG-6 de 10 metros a 1,5 GHz introduce aproximadamente 1,0 dB de pérdida — manejable; un recorrido de 50 metros consumiría casi 5 dB, lo que normalmente excedería la ganancia LNA de una antena activa estándar y requeriría un amplificador de señal autoamplificado en línea.

Preguntas frecuentes sobre cómo funciona el coaxial

¿Por qué el cable coaxial tiene un rechazo EMI tan bueno?

Porque el campo electromagnético que transporta la señal está completamente encerrado entre los conductores interior y exterior. Los campos externos no pueden penetrar un escudo continuo; inducen corrientes en la superficie exterior del escudo, pero esas corrientes no afectan el campo interno. Lo contrario también es cierto: el campo de señal interno del cable no irradia hacia afuera, lo que evita interferencias con otros sistemas. Esta "simetría coaxial" es la razón fundamental por la que el coaxial supera al cable abierto o al par trenzado en entornos de RF.

¿Qué sucede si usas el cable de impedancia incorrecto?

El uso de un cable de 75 Ω en un sistema de 50 Ω crea una falta de coincidencia de impedancia. Parte de la potencia de la señal se refleja hacia la fuente en cada transición, en la entrada y en la salida. Las ondas reflejadas e incidentes se combinan para crear ondas estacionarias en el cable, lo que significa que la amplitud de la señal varía a lo largo de la longitud del cable en lugar de ser constante. Un VSWR de 1,5:1 (una discrepancia modesta en una unión de 50/75 Ω) representa aproximadamente el 4 % de la potencia reflejada. En transmisores de RF de alta potencia, una potencia reflejada excesiva puede dañar el amplificador de etapa final. En la medición de precisión, introduce errores en la señal medida.

¿Puedes ejecutar energía y señal a través de coaxial al mismo tiempo?

Sí. Esto se llama Power over Coax (PoC) o, en el contexto satelital, alimentación LNB. Se superpone un voltaje de CC (normalmente 13 V o 18 V para LNB satelitales; varía para CCTV) en el conductor interno junto con la señal de RF. Una T de polarización (una red simple de inductor-condensador) separa las rutas de CC y RF en cada extremo, lo que permite que el equipo extraiga o inyecte CC sin afectar la señal de RF. Las clasificaciones de corriente están limitadas por el tamaño del conductor y las clasificaciones de contacto del conector, generalmente unos pocos cientos de miliamperios para coaxial estándar.

¿Qué limita la frecuencia máxima que puede manejar un cable coaxial?

Dos factores establecen el límite superior de frecuencia. En primer lugar, la atenuación crece con la frecuencia, lo que eventualmente hace que el cable resulte poco práctico. En segundo lugar, y más fundamental, cuando la longitud de onda de la señal se vuelve comparable a las dimensiones transversales del cable, se pueden excitar modos de propagación de orden superior (modos TE y TM) además del modo TEM. Estos modos viajan a diferentes velocidades, provocando distorsión de la señal y fugas radiadas. La frecuencia de corte para el primer modo de orden superior es aproximadamente f_c = 7,52 / (D d) GHz (con dimensiones en cm). El RG-58 estándar corta alrededor de 11 GHz; Los cables de menor diámetro como el UT-047 pueden superar los 65 GHz.

¿Cómo afecta la flexión al rendimiento del cable coaxial?

Doblar un cable coaxial por debajo de su radio de curvatura mínimo distorsiona el dieléctrico, desvía el conductor interno del centro y puede deformar permanentemente el conductor externo, todo lo cual cambia la impedancia local y aumenta la reflexión de la señal. Los fabricantes especifican un radio de curvatura mínimo normalmente igual a 10 a 20 veces el diámetro exterior del cable para instalación fija y a 6 a 10 veces para aplicaciones flexibles repetidas. Los dobleces agudos causan daños permanentes. En aplicaciones de alta frecuencia por encima de 10 GHz, incluso las curvas suaves en cables semirrígidos deben tenerse en cuenta en el rendimiento eléctrico del conjunto.
