Cinta pasacables: ¿qué es y cómo utilizarla?

Respuesta directa: ¿Qué es la cinta pasacables y su uso principal?

La cinta pescadora es un herramienta rígida, flexible y larga utilizado por los electricistas para pasar cables a través de aberturas estrechas, conductos o cavidades de pared. Por lo general, consiste en un alambre plano hecho de acero para resortes, acero inoxidable o fibra de vidrio, alojado dentro de un carrete de plástico de alto impacto. El objetivo principal es "pescar" un camino a través de un área obstruida para que los conductores eléctricos (a menudo aquellos cables de alta calidad producidos por un extrusora de alambres y cables —se pueden retirar a través del paso sin dañar su aislamiento.

Componentes y variedades de materiales.

Comprender la composición de su cinta pasacables es esencial para seleccionar la herramienta adecuada para el trabajo. No todas las cintas son adecuadas para todos los entornos, especialmente cuando se trata de circuitos activos o tramos de conductos largos y sinuosos.

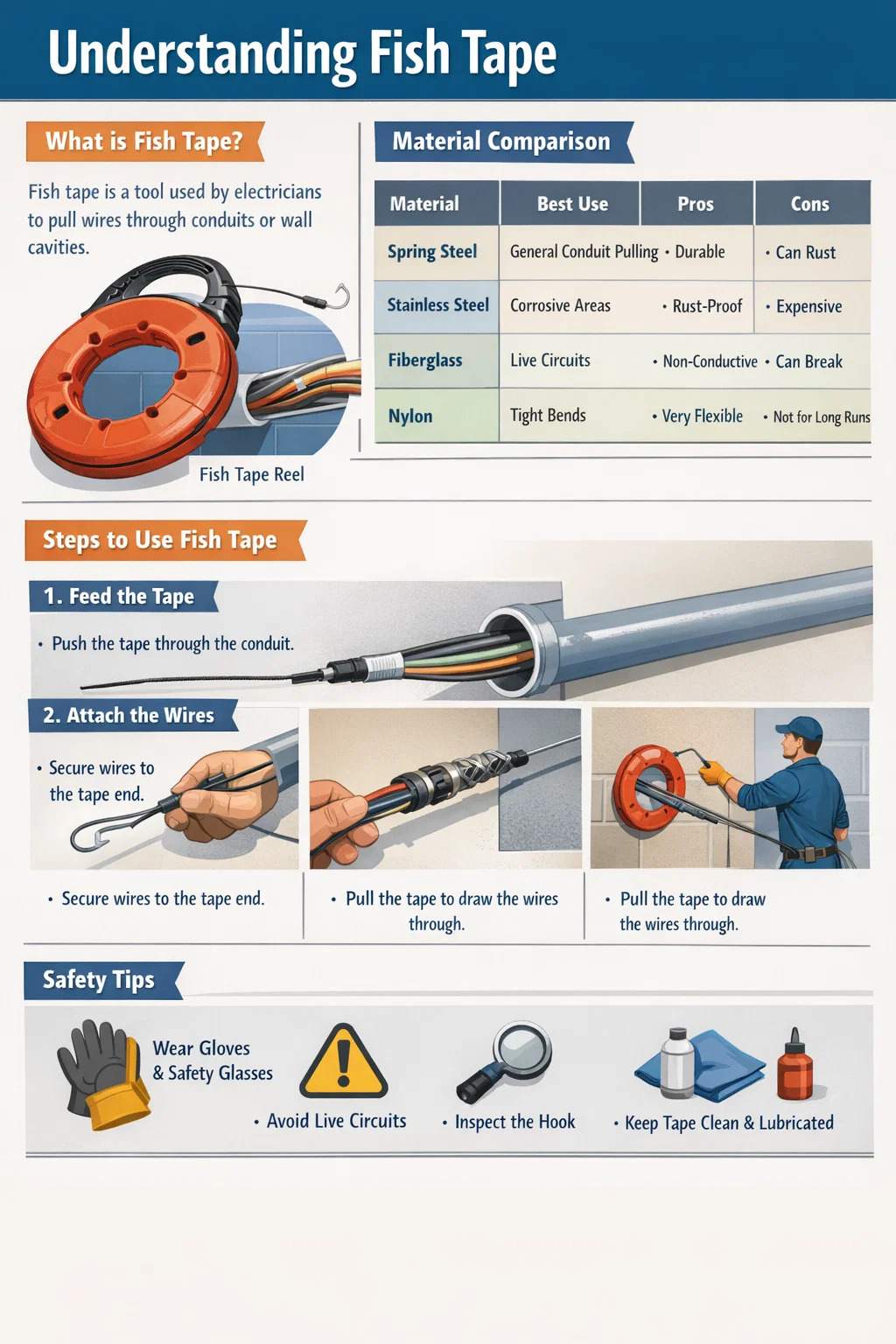

Guía paso a paso para utilizar correctamente la cinta pasacables

El uso eficaz de la cinta guía es un trabajo de dos personas que requiere coordinación. Una persona "alimenta" el cable mientras la otra "tira" de la cinta. Esto asegura que la cubierta exterior del cable, cuidadosamente formada por un extrusora de alambres y cables al grosor preciso, permanece intacto y funcional.

Paso 1: Alimentación de la cinta

Desenrolle la cinta guía del carrete y empuje el extremo en forma de gancho dentro del conducto o cavidad de la pared. Utilice movimientos cortos y firmes. Si encuentra una obstrucción, tire ligeramente hacia atrás y gire la cinta mientras empuja nuevamente. El objetivo es conseguir que el gancho emerja en la caja de conexiones o en el punto de salida objetivo.

Paso 2: conectar los cables

Una vez que el gancho sea visible en el otro extremo, es hora de conectar los cables. No hagas simplemente un nudo; Los nudos son voluminosos y se enganchan. desnudarse 3 a 5 pulgadas de aislamiento de sus cables. Pase el cobre desnudo a través del ojal de la cinta guía y gírelo sobre sí mismo. Envuelva firmemente toda la conexión con cinta aislante de alta calidad para crear un perfil cónico y liso.

Paso 3: El proceso de retirada

La persona en el extremo del carrete comienza a enrollar la cinta nuevamente. La persona en el extremo del cable debe "introducir" los cables en el conducto, asegurándose de que no se enreden. Para tramos largos con múltiples curvaturas, aplique lubricante para tirar cables a los cables para reducir la fricción. Esto evita una tensión excesiva que podría estirar o deformar el cable, que fue fabricado con tolerancias estrictas por un extrusora de alambres y cables .

Consejos críticos de mantenimiento y seguridad

La cinta pescadora es un rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

• Siempre use gafas de seguridad y guantes resistentes. La cinta guía puede "saltar" del carrete con una fuerza significativa y los bordes de acero pueden estar afilados.
• Inspeccione el anzuelo con regularidad. Si el gancho de acero muestra signos de agrietamiento o fatiga, córtelo y doble uno nuevo usando un soplete de propano para ablandar el metal primero.
• Mantenga la cinta limpia. Limpie el exceso de suciedad y lubricante después de cada uso antes de volver a enrollarlo en el carrete para evitar atascos.
• En el caso de las cintas de fibra de vidrio, evite las curvas cerradas de 90 grados que pueden provocar que las fibras internas se astillen y arruinar la integridad estructural de la cinta.

Técnicas avanzadas: uso de calcetines y líderes

Al tirar de un gran haz de cables, el método simple de "girar y pegar" puede fallar bajo alta tensión. Los profesionales utilizan un agarre para tirar de cables (también conocido como "calcetín para tirar"). Este dispositivo de malla se aprieta alrededor del haz de cables a medida que aumenta la tensión, distribuyendo la fuerza uniformemente entre las cubiertas del cable. Esto es particularmente importante para cables de datos de alto rendimiento, donde la geometría interna establecida por el extrusora de alambres y cables debe preservarse para la integridad de la señal.

Si está trabajando en un conducto que ya está lleno de cables existentes, utilice un líder flexible . Un líder es un pequeño cable de acero de múltiples hilos sujeto al extremo de la cinta guía que puede sortear obstáculos y cables existentes mucho más fácilmente que un anzuelo rígido estándar.

Conclusión: Por qué es importante la herramienta adecuada

Una instalación eléctrica exitosa depende de la sinergia entre herramientas y materiales de calidad. Al utilizar correctamente la cinta pasacables, se asegura de que los productos de alta calidad producidos por un extrusora de alambres y cables se instalan sin mellas, desgarros ni daños internos. Ya sea que sea propietario de una casa que hace bricolaje o un electricista profesional, dominar la cinta pasacables le ahorrará horas de frustración y le garantizará un sistema eléctrico más seguro y confiable.
