¿Envolver los cables eléctricos causa daños? Lo que necesitas saber

La respuesta corta: envolver cables es seguro, pero sólo cuando se hace correctamente

Envolver cables eléctricos y cables de extensión no causa inherentemente daños ni riesgos para la seguridad. Sin embargo, la forma de envolverlos marca una enorme diferencia. Enrollar con fuerza, doblar en ángulos agudos o agrupar cables mientras están bajo carga puede generar calor, degradar el aislamiento y acortar la vida útil del cable. La causa principal de la mayoría de las fallas relacionadas con los cables no es el enrollado en sí, sino una técnica de enrollado inadecuada combinada con una construcción de cable de baja calidad.

Comprender por qué algunos cables resisten durante décadas mientras que otros se deshilachan, se sobrecalientan o fallan en un año requiere observar dos factores interconectados: cómo se almacenan y manejan los cables en el uso diario y, en primer lugar, cómo se fabricó el cable; en particular, el papel del extrusor de alambre y cable en la determinación de la integridad estructural del producto final.

Por qué es realmente importante la forma en la que se enrollan los cables

Los cables eléctricos y los alargadores no son sólo conductores metálicos. Son sistemas en capas (un núcleo conductor rodeado de aislamiento, a veces con blindaje o revestimiento adicional) y cada capa tiene tolerancias físicas. Cuando enrollas un cable, estás ejerciendo tensión mecánica en todas esas capas simultáneamente.

Acumulación de calor en cables de extensión enrollados

Uno de los riesgos más documentados al enrollar cables es la acumulación térmica. Cuando un cable de extensión está enrollado y todavía conectado a un circuito activo, se comporta como un inductor: el calor generado por la resistencia eléctrica no puede disiparse tan eficientemente como lo haría en un estado desenrollado. Un cable de extensión de 13 amperios completamente enrollado que se transporta cerca de su carga nominal puede alcanzar temperaturas entre 30 y 50 °C más altas que el mismo cable tendido plano. Esta es la razón por la que los carretes de alambre de extensión que se venden en el Reino Unido y la UE llevan advertencias explícitas de que se deben desenrollar completamente antes de usarlos con cargas pesadas.

La acumulación de calor acelera la degradación del aislamiento. La mayoría de los aislamientos de PVC estándar están clasificados para funcionar de forma continua a 70 °C. Los ciclos repetidos de sobrecalentamiento hacen que el PVC se vuelva quebradizo, se agriete y, finalmente, exponga el conductor, lo que genera un riesgo de descarga eléctrica e incendio que parece surgir de la nada años después del daño inicial.

Tensión mecánica sobre el conductor y el aislamiento.

El radio de curvatura es una especificación crítica para cualquier cable. Cada tipo de cable tiene un radio de curvatura mínimo: la curva más cerrada que puede soportar sin deformación permanente. Envolver los cables firmemente alrededor de un gancho pequeño, un cubo de carrete de cable con un núcleo estrecho o incluso su propio brazo puede violar este radio de curvatura mínimo. Las consecuencias incluyen:

• Microfracturas en hilos de alambre individuales dentro del conductor.
• Grietas por tensión en la cubierta aislante, particularmente en ambientes fríos.
• Delaminación de la funda del aislamiento en cables multicapa.
• Mayor resistencia en los puntos dañados, lo que provoca un calentamiento localizado.

Para el cable flexible estándar de 1,5 mm² que se utiliza habitualmente en alargadores domésticos, el radio de curvatura mínimo recomendado suele ser de 15 a 20 mm. La mayoría de las personas enrollan los cables en bucles mucho más pequeños sin darse cuenta del daño a largo plazo que están causando.

El papel del Extrusora de alambres y cables en calidad de cables

Antes de que cualquier cable llegue a las manos del consumidor, pasa por un proceso de fabricación en el que la extrusora de alambres y cables es la pieza central del equipo. La extrusora aplica las capas de aislamiento, revestimiento y revestimiento sobre el conductor forzando el polímero fundido (generalmente PVC, XLPE, LSZH o TPE) a través de una matriz diseñada con precisión a temperatura, presión y velocidad controladas. La calidad de este proceso de extrusión determina directamente qué tan bien un cable tolera las tensiones físicas del enrollado, doblado y enrollado diario.

Cómo los parámetros de extrusión afectan la durabilidad

Una extrusora de alambres y cables opera dentro de una estrecha ventana de parámetros. La desviación de la configuración óptima introduce defectos que pueden no ser visibles a simple vista pero que reducen significativamente el rendimiento mecánico y térmico del cable:

Esta es la razón por la que los cables de fabricantes de renombre, cuyas líneas de extrusión de alambres y cables se monitorean con pruebas de chispas en línea, medidores de espesor de pared y medición continua del diámetro, superan consistentemente a las importaciones baratas que se saltan estos controles de calidad. Un cable con una pared de aislamiento constante de 0,8 mm en todo su contorno se flexionará miles de veces más antes de fallar que uno con un punto delgado de 0,4 mm en un lado.

Elecciones de materiales de aislamiento y su efecto sobre la flexibilidad

El compuesto polimérico que se introduce en la extrusora de alambres y cables también desempeña un papel importante en la respuesta de un cable terminado a la envoltura. Los diferentes materiales aislantes tienen perfiles de flexibilidad muy diferentes:

• PVC estándar: Bajo costo, ampliamente utilizado, pero se vuelve rígido y quebradizo a temperaturas inferiores a 0°C. Envolver cables aislados con PVC en ambientes fríos aumenta significativamente el riesgo de agrietamiento del aislamiento.
• PVC flexible (con plastificantes): Mucho más flexible a bajas temperaturas y más tolerante cuando se enrolla firmemente. Comúnmente utilizado en cables de extensión domésticos.
• XLPE (Polietileno reticulado): Excelente resistencia térmica hasta 90°C continuos, mejores propiedades mecánicas que el PVC, pero menos flexible a temperatura ambiente. Utilizado en cables de servicio más pesado.
• TPE (elastómero termoplástico): Flexibilidad superior y rendimiento en temperaturas frías. Los cables con cubierta de TPE se pueden enrollar firmemente y no sufrir daños, por lo que se prefieren para herramientas portátiles y equipos para exteriores.
• LSZH (Bajo humo y cero halógenos): Se utiliza en entornos donde los humos tóxicos son un problema de seguridad contra incendios, como túneles y centros de datos. Generalmente más rígido que los equivalentes de PVC.

Saber de qué material está hecho el aislamiento de su cable le ayuda a tomar una decisión más informada sobre qué tan apretado se puede envolver y en qué condiciones de temperatura ambiente.

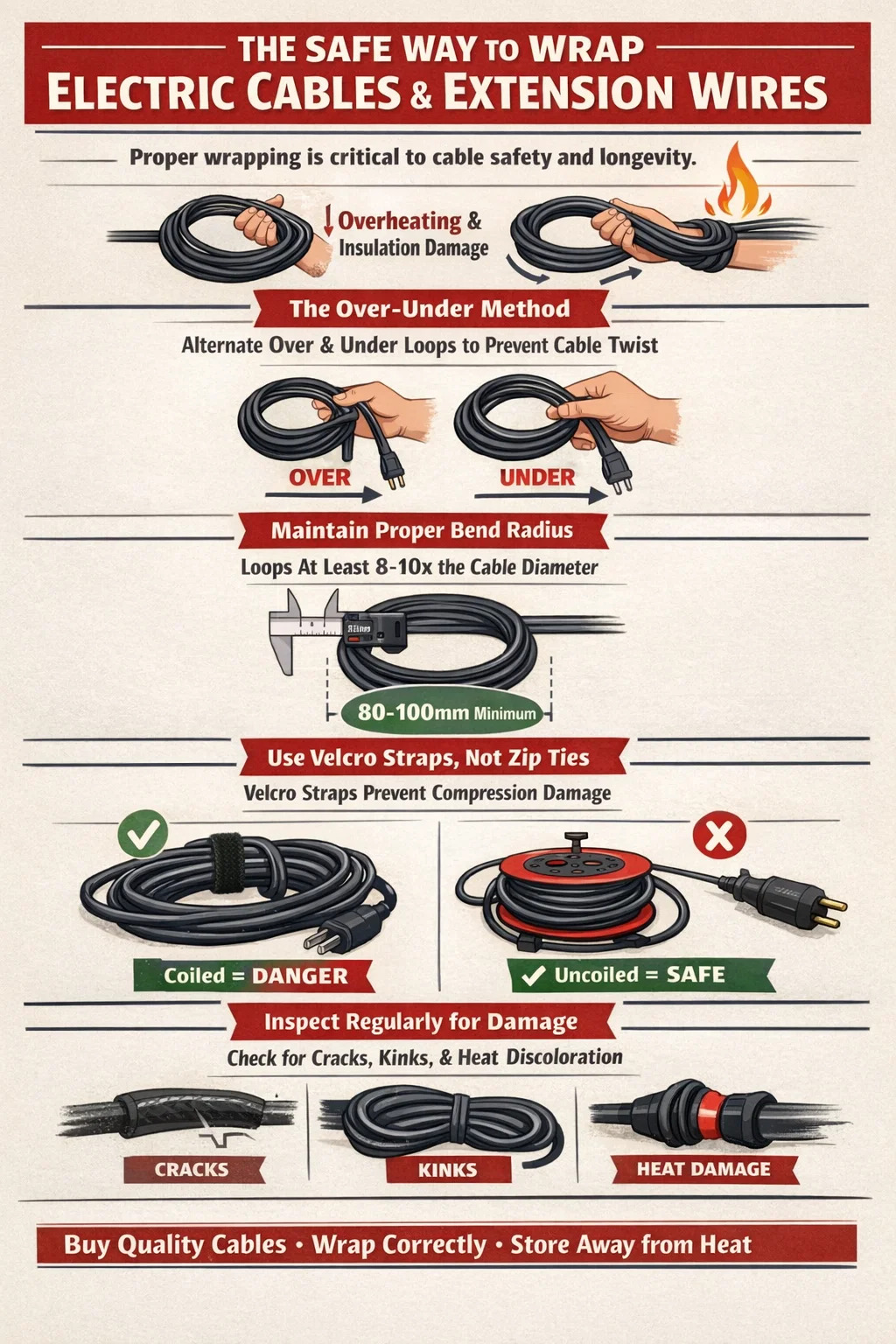

Técnicas correctas para envolver cables eléctricos y alargadores

Conociendo los riesgos, la siguiente pregunta práctica es cómo envolver los cables adecuadamente para que duren más, sean más seguros y sean fáciles de desplegar. Existen varios métodos establecidos utilizados por profesionales de las industrias audiovisual, eléctrica y de la construcción que se traducen perfectamente en el uso diario en el hogar y el lugar de trabajo.

El método por encima y por debajo

La técnica over-under es el estándar de oro para enrollar cables que deben enrollarse y almacenarse repetidamente. En lugar de enrollar el cable en la misma dirección de rotación cada vez (lo que genera tensión de torsión en el conductor), se alterna la dirección de cada bucle. Un bucle pasa "por encima" formando un arco natural, el siguiente pasa "por debajo" con un ligero giro hacia adentro, y así sucesivamente. Esto da como resultado una bobina que queda plana, se desenrolla sin retorcerse y no acumula la torsión con efecto memoria que destruye los cables con el tiempo. Los técnicos de audio profesionales y los equipos de cámara utilizan este método como estándar porque un solo micrófono o cable de video puede costar varios cientos de dólares.

Respetar el radio de curvatura mínimo

Como regla práctica, el diámetro del bucle al enrollar un cable debe ser al menos de 8 a 10 veces el diámetro exterior del cable. Para un cable de extensión típico de 10 mm de diámetro, esto significa bucles de no menos de 80 a 100 mm de diámetro. Envolverlo alrededor de un gancho estrecho, un clavo delgado o los dedos crea curvas mucho más apretadas que esto, y el uso repetido agrava el daño hasta que ocurre una falla.

Uso de bridas para cables, correas de velcro y carretes adecuados

La forma de asegurar un cable enrollado es tan importante como la técnica de enrollado en sí:

• Bridas de velcro para cables Son preferibles a las bridas de plástico porque no comprimen el cable. Una brida ajustada firmemente alrededor de un haz de cables crea un punto de presión concentrada que puede deformar el aislamiento y crear un punto débil del aislamiento con el tiempo.
• Correas de velcro reutilizables Diseñado específicamente para cables, disponible de fabricantes como Hellermann Tyton y Panduit, aplica una presión uniforme y suave alrededor de la bobina sin constricción.
• Enrolladores de cable con grandes diámetros de núcleo Mantenga un radio de curvatura seguro en toda la longitud almacenada. Se recomiendan carretes con un diámetro de núcleo de al menos 150 mm para cables de extensión de hasta 25 m de longitud.
• Almacenamiento en forma de 8 en un soporte fijo o clavija es una alternativa al enrollado que elimina por completo la acumulación de tensión de torsión. El cable se cruza en el punto medio con cada vuelta, anulando la rotación introducida en cada lado.

Nunca envuelva un cable de extensión cargado y con corriente mientras esté enrollado

Esto merece su propio énfasis. Si está utilizando un cable de extensión para alimentar equipos que se acercan a su amperaje nominal, como un calentador, una herramienta eléctrica o una lavadora a presión, el cable debe estar completamente desenrollado antes de su uso. Colocar un cable de extensión enrollado a 10 amperios en un cable de 13 amperios supone un riesgo de incendio conocido. Los datos de investigaciones de incendios del Reino Unido han identificado repetidamente cables de extensión enrollados como fuente de ignición en incendios domésticos. Tanto las normas de cableado IET como las directrices del fabricante reflejan esto.

Cómo la tecnología de extrusión de alambres y cables influye en el comportamiento de envoltura de los cables modernos

La diferencia de rendimiento entre un cable que sobrevive miles de ciclos de enrollado y desenrollado y uno que falla después de unos meses se reduce casi por completo a lo que sucedió dentro del extrusor de alambre y cable durante la fabricación. Las líneas de extrusión modernas son significativamente más sofisticadas que las de hace veinte años, y los cables resultantes reflejan ese avance.

Extrusión multicapa de una sola pasada

Las configuraciones contemporáneas de extrusoras de alambres y cables pueden aplicar múltiples capas de polímero en una sola pasada a través de un conjunto de troquel de cabezal triple o tándem. Esta técnica de coextrusión crea un cable donde la capa de aislamiento y la cubierta exterior se fusionan a nivel molecular en lugar de simplemente sentarse una encima de la otra. Los cables coextruidos resisten la delaminación bajo flexión repetida, una ventaja fundamental para cualquier cable que se enrolle y desenrolle regularmente.

Vulcanización Continua y Procesamiento XLPE

Para cables de especificaciones más altas, el extrusor de alambres y cables se alimenta a un tubo de vulcanización continua (CV) donde el aislamiento XLPE extruido se reticula mediante calor y presión inmediatamente después de la aplicación. La reticulación crea una red de polímeros tridimensional que no puede fundirse (a diferencia del aislamiento termoplástico) y es mucho más resistente a la deformación permanente cuando los cables se enrollan bajo carga. Los cables XLPE pueden tolerar temperaturas de funcionamiento continuo de hasta 90 °C en comparación con los 70 °C del PVC estándar, lo que proporciona un mayor margen de seguridad térmica cuando los cables se almacenan en bobinas.

Control preciso del espesor de pared

Las modernas líneas de extrusión de alambres y cables están equipadas con medidores de diámetro láser o de rayos X y sistemas de centrado automático que mantienen el conductor centrado dentro del troquel con tolerancias de ±0,02 mm o mejores. Esto asegura un espesor de pared uniforme en toda la circunferencia del cable. La excentricidad (donde el conductor queda descentrado, haciendo que un lado del aislamiento sea delgado) es una de las principales causas de falla del aislamiento en las curvas, porque el lado delgado recibe la mayor tensión mecánica cuando el cable se flexiona.

Al comprar alambres de extensión o cables eléctricos de uso general, buscar productos fabricados según las normas CEI 60227, IEC 60502 o BS 6004 es un indicador razonable para saber que el proceso de extrusión de alambres y cables se controló adecuadamente. Estos estándares especifican espesores mínimos de pared, construcción de conductores y requisitos de pruebas eléctricas que un cable mal extruido fallaría.

Errores comunes al envolver cables eléctricos y alargadores

Incluso las personas que generalmente son cuidadosas con sus equipos cometen errores de embalaje que provocan daños graves a lo largo de meses y años. Estos son los errores observados con más frecuencia y por qué son importantes:

• Envoltura desde el extremo del enchufe hacia adentro: Esto somete al punto con mayor tensión mecánica (el alivio de tensión en el enchufe) a una carga de flexión adicional cada vez que se enrolla el cable. Empiece a enrollar siempre desde la mitad del cable y termine en ambos extremos.
• Asegurar la bobina girando el cable sobre sí mismo: Atar un cable en un nudo usando su propia cola crea una curva pronunciada y un punto de tensión de torsión que no se puede deshacer sin estresar más el cable. Utilice en su lugar una correa de velcro o una brida para cables separada.
• Almacenamiento de cables en lugares cálidos mientras están enrollados: Un cable enrollado almacenado junto a una caldera, cerca de un radiador o en un automóvil caliente acelera significativamente la migración del plastificante fuera del aislamiento de PVC. Una vez que se acaba el plastificante, el PVC se vuelve rígido y quebradizo.
• Enrollar los cables firmemente alrededor de las manijas del equipo: Muchas personas enrollan cables de extensión firmemente alrededor del mango de una herramienta eléctrica o una aspiradora para guardarlos. El estrecho radio en los puntos de enrollado y la presión de la propia tensión del cable provocan una deformación persistente.
• Apilar objetos pesados encima de cables enrollados: Las bobinas planas almacenadas debajo de estantes con herramientas o equipos apilados sobre ellas sufren deformación por compresión del aislamiento. Esto es particularmente perjudicial para los cables planos tipo cinta.

Inspección de cables en busca de daños causados por un envoltorio incorrecto

Uno de los aspectos subestimados del mantenimiento de cables es saber qué buscar al evaluar si el historial de enrollado de un cable ha causado daños. La inspección visual detecta los problemas más graves antes de que se conviertan en peligros para la seguridad.

Signos visuales de daños en el embalaje

• Torcedura: Un pliegue pronunciado en forma de V o U en la cubierta del cable que no se relaja cuando el cable se coloca plano. Esto indica que los hilos conductores que se encuentran debajo se han deformado permanentemente.
• Marcas de tensión blancas en la chaqueta exterior: Una decoloración pálida o blanquecina en un punto de flexión indica que el polímero se ha estirado más allá de su límite elástico. Esto se llama "blanqueamiento por estrés" y es una señal de advertencia temprana de que se producirá un agrietamiento.
• Grietas visibles en la cubierta exterior: Cualquier grieta en la superficie debe tratarse como un defecto descalificante. Incluso si el aislamiento subyacente parece intacto, una cubierta agrietada permite el ingreso de humedad que acelera la corrosión del conductor y eventualmente causa fallas en el aislamiento.
• Conjunto permanente o "enrollamiento de memoria": Un cable que conserva su forma enrollada y no puede tenderse plano sin recuperarse tiene una tensión de torsión interna significativa. Esto es menos peligroso que el agrietamiento pero indica fatiga acumulada.
• Decoloración por calor en el punto de entrada del cable de un enchufe o toma de corriente: La decoloración marrón o amarilla de la cubierta del cable cerca de un conector indica que se ha producido un sobrecalentamiento, a menudo causado por una resistencia excesiva en un punto de curvatura dañado dentro de la zona de entrada del enchufe.

Cualquier cable que muestre torceduras, grietas, blanqueamiento por tensión o decoloración por calor debe retirarse de servicio inmediatamente. Intentar reparar el cable doméstico con cinta aislante no es una solución segura a largo plazo: el adhesivo de la cinta se degrada con el tiempo y es posible que el daño subyacente al conductor no sea visible externamente.

Selección de alambres y cables de extensión diseñados para envolturas repetidas

Si su aplicación implica enrollar y desenrollar cables con frecuencia (herramientas para exteriores, equipos portátiles, uso en talleres), la elección del cable en el punto de compra determina cuánto durará y con qué seguridad se puede almacenar. Esto es lo que debe buscar:

Los conductores de Clase 5 y Clase 6 (las designaciones de hilo fino según IEC 60228) pueden tener diámetros de hilo individuales tan pequeños como 0,1 mm en comparación con los 0,4 mm de un conductor sólido de Clase 1. Este trenzado fino se logra mediante máquinas trefiladoras y agrupadoras de conductores de precisión aguas arriba de la extrusora de alambres y cables, y cambia fundamentalmente la forma en que el cable terminado responde a la flexión. Un conductor de Clase 5 en un cable flexible de 1,5 mm² puede contener más de 30 hilos de cobre individuales, cada uno de los cuales transporta solo una parte de la corriente total, y cada hilo puede moverse en relación con sus vecinos a medida que el cable se flexiona. Esta es la razón por la cual los cables de extensión flexibles se sienten notablemente diferentes del cableado fijo dentro de las paredes y por qué pueden sobrevivir miles de ciclos de envoltura que fracturarían un conductor sólido en días.

Contexto industrial y regulatorio: lo que dicen los estándares sobre el envoltorio de cables

Las normas de seguridad eléctrica y los estándares de cables no suelen prescribir exactamente cómo los consumidores deben envolver sus cables, pero sí establecen los umbrales de fabricación y uso que hacen posible un envoltorio seguro. Comprender estos estándares ayuda a contextualizar lo que un cable está diseñado para tolerar.

• IEC 60227 especifica cables aislados con PVC para voltajes nominales de hasta 450/750 V inclusive, y cubre los requisitos de construcción, pruebas y marcado que debe cumplir una operación de extrusión de alambres y cables para producir cables compatibles.
• IEC 60884 y BS 1363 cubra los sistemas de enchufes y tomas a los que se conectan los cables de extensión e incluya requisitos de alivio de tensión que protejan el punto de entrada del cable, el lugar más vulnerable a daños inducidos por curvaturas.
• EN 50525 es la norma europea armonizada para cables de energía de baja tensión, incluidos los cables flexibles de uso general. Especifica pruebas de flexión, pruebas de envejecimiento por calor y requisitos mínimos de flexibilidad del conductor que los cables deben pasar antes de poder venderse en los mercados europeos.
• Orientación HSE (Ejecutivo de Salud y Seguridad del Reino Unido) sobre seguridad eléctrica en el lugar de trabajo enumera explícitamente los cables de extensión en espiral utilizados en o cerca de la corriente nominal como un riesgo eléctrico reconocido, y recomienda que los trabajadores utilicen carretes de cable con cortes térmicos cuando operen cables de extensión con cargas elevadas.

La prueba de flexión especificada en EN 50525, en la que se flexiona una muestra de cable alrededor de un mandril de diámetro definido durante un mínimo de 30.000 ciclos, proporciona una indicación concreta de para qué están diseñados los cables que cumplen con la norma. Un cable que pasa esta prueba en fábrica, habiendo sido producido en una extrusora de alambres y cables adecuadamente calibrada con un espesor de pared constante y buena calidad de polímero, tiene un perfil de vida útil fundamentalmente diferente al de un cable que no cumple con las normas y que pasa por alto estas pruebas.

Resumen práctico: reglas clave para envolver cables eléctricos de forma segura

Reuniendo todo en una guía práctica, estos son los principios clave para cualquiera que maneje cables eléctricos y alargadores en un hogar, taller o entorno profesional:

1. Desenrolle siempre completamente los cables de extensión antes de usarlos bajo cargas eléctricas pesadas. Incluso un desenrollado parcial es mejor que nada. Utilizar un cable enrollado de 13 amperios a 10 amperios o más es un riesgo de incendio documentado.
2. Utilice la técnica de envoltura por encima y por debajo para cables que se enrollarán y desenrollarán con frecuencia. Esto elimina la memoria de torsión y prolonga significativamente la vida útil del cable.
3. Mantenga un diámetro de bucle de al menos 8 a 10 veces el diámetro exterior del cable. al enrollar. Para un cable de 10 mm, los bucles deben tener un diámetro mínimo de 80 a 100 mm.
4. Asegure las bobinas con correas de velcro en lugar de bridas. Las bridas crean daños por compresión en el punto de sujeción con el tiempo.
5. Compre cables fabricados según las normas IEC o BS y busque aislamiento flexible de PVC o TPE y conductores de hilo fino Clase 5 o Clase 6 para aplicaciones que impliquen bobinado regular.
6. Inspeccione los cables periódicamente para torceduras, blanqueamiento por tensión, grietas o decoloración por calor cerca de los enchufes. Retire inmediatamente del servicio los cables dañados.
7. Guarde los cables lejos de fuentes de calor. y evite apilar objetos pesados sobre cables enrollados.

Los cables no son componentes libres de mantenimiento. La combinación de una técnica de envoltura correcta, una selección adecuada de cables (respaldada por una fabricación de alambres y extrusoras de cables de calidad) y una inspección periódica produce un sistema que es seguro y económico a largo plazo. La diferencia de costo entre un cable de extensión bien hecho y compatible y una alternativa barata que no cumple con las normas rara vez supera los pocos dólares o libras. La diferencia de costos en los resultados de las fallas es inmensamente mayor.
