Invitación al Seminario Computación Inteligente para Tecnologías del Futuro

Prólogo

En los últimos años, la demanda global de transmisión de datos se ha disparado, lo que ha llevado a una rápida iteración y actualización de soluciones de interconexión de alta velocidad. Los cables de cobre pasivos DAC, con su bajo costo, baja latencia y excelente rendimiento, se han convertido en la solución principal para la transmisión a corta distancia; sin embargo, al estar limitadas por las características físicas de la transmisión, su distancia efectiva continúa acortándose a medida que aumenta el ancho de banda, lo que pone de relieve cuellos de botella cada vez más prominentes.

Para abordar los desafíos del gran ancho de banda y las largas distancias, la industria ha lanzado sucesivamente soluciones mejoradas, como cables ópticos activos AOC, cables de cobre activos ACC y cables de cobre activos AEC. Entre ellos, los cables de cobre activos AEC, al integrar un chip Retimer para lograr la recuperación del reloj de la señal y la reconstrucción completa, compensan significativamente la atenuación de alta frecuencia, extienden la distancia de transmisión y reducen la fluctuación del enlace, convirtiéndose en la dirección tecnológica central para los cables de cobre de alta velocidad de próxima generación, con amplias perspectivas de mercado. Aunque AEC representa la tendencia futura, DAC todavía domina el mercado actual debido a sus ventajas de costo y madurez, lo que resulta en una competencia industrial cada vez más feroz.

En la cadena industrial de cables de cobre de alta velocidad, los procesos de fabricación de cables desnudos y los conjuntos completos de equipos son los eslabones principales que determinan la consistencia del producto, el rendimiento eléctrico y el rendimiento. Gemwell, un fabricante profesional de equipos completos de cables de cobre de alta velocidad, tiene una profunda experiencia en el campo de equipos de cables de alta frecuencia y alta velocidad, proporcionando soluciones de fabricación estables y confiables para cables de alta gama como DAC/ACC/AEC.

En el Seminario de tecnología de alta frecuencia y alta velocidad que se celebrará en Wuxi, Jiangsu, el 22 de abril de 2026, el equipo de ingeniería de Gemwell mostrará múltiples casos de aplicaciones de clientes maduros, centrándose en los puntos débiles de los procesos de fabricación de cables de alta velocidad, la selección de equipos y la optimización de procesos. Participarán en intercambios profundos con pares de la industria y explorarán vías para actualizaciones tecnológicas. ¡Le invitamos cordialmente a asistir y discutir la cooperación!

En los últimos años, la demanda global de transmisión de datos se ha disparado, lo que ha llevado a una rápida iteración y actualización de soluciones de interconexión de alta velocidad. Los cables de cobre pasivos DAC, con su bajo costo, baja latencia y excelente rendimiento, se han convertido en la solución principal para la transmisión a corta distancia; sin embargo, al estar limitadas por las características físicas de la transmisión, su distancia efectiva continúa acortándose a medida que aumenta el ancho de banda, lo que pone de relieve cuellos de botella cada vez más prominentes.

Para abordar los desafíos del gran ancho de banda y las largas distancias, la industria ha lanzado sucesivamente soluciones mejoradas, como cables ópticos activos AOC, cables de cobre activos ACC y cables de cobre activos AEC. Los cables de cobre activos con chips retemporizadores integrados logran una recuperación del reloj de la señal y una reconstrucción completa, compensando significativamente la atenuación de alta frecuencia, extendiendo la distancia de transmisión y reduciendo la fluctuación del enlace. Esto los convierte en una dirección tecnológica central para los cables de cobre de alta velocidad de próxima generación, con una perspectiva de mercado prometedora. Aunque AEC representa la tendencia futura, los DAC todavía dominan el mercado actual debido a sus ventajas de costo y madurez, lo que genera una feroz competencia en la industria.

En la cadena industrial de cables de cobre de alta velocidad, los procesos de fabricación de cables desnudos y los conjuntos completos de equipos son los eslabones principales que determinan la consistencia del producto, el rendimiento eléctrico y el rendimiento. Gemwell, como fabricante profesional de equipos completos de cables de cobre de alta velocidad, tiene una amplia experiencia en el campo de equipos de cables de alta frecuencia y alta velocidad, proporcionando soluciones de fabricación estables y confiables para cables de alta gama como DAC/ACC/AEC.

En el seminario de tecnología de alta frecuencia y alta velocidad celebrado en Wuxi, Jiangsu, el 22 de abril de 2026, el equipo de ingeniería de Gemwell mostrará múltiples casos de aplicaciones de clientes maduros, centrándose en los puntos débiles de la fabricación de cables de alta velocidad, la selección de equipos y la optimización de procesos. Participarán en intercambios profundos con pares de la industria y explorarán caminos de actualización tecnológica. ¡Le invitamos cordialmente a asistir y discutir la cooperación!

Los profesionales hacen un trabajo profesional

La tecnología de alambres y cables avanza rápidamente. Gemwell se centra en la combinación de equipos y la investigación y el desarrollo de tecnologías líderes en la industria y se complace en compartir su experiencia y su filosofía de ganar-ganar dentro de la industria de alambres y cables.

La calidad constante de la producción de líneas de transmisión de alta velocidad depende de la precisión de los equipos de proceso centrales, el nivel de control y monitoreo en línea y la estabilidad operativa. Los tres procesos clave de extrusión del aislamiento del cable central, envoltura de pares paralelos y cableado de pares paralelos determinan directamente la uniformidad de la estructura del cable y la estabilidad de su rendimiento eléctrico. Las fluctuaciones en la estructura y las propiedades dieléctricas causarán directamente cambios de impedancia característicos, desajustes de impedancia, aumento de la reflexión de la señal y degradación de la atenuación, lo que en última instancia conducirá a la distorsión de la señal. Por lo tanto, controlar estrictamente la uniformidad estructural y la estabilidad del proceso de cada proceso es fundamental para garantizar la calidad del producto.

Para líneas de transmisión de alta calidad, elija Gemwell.

01 Extrusión

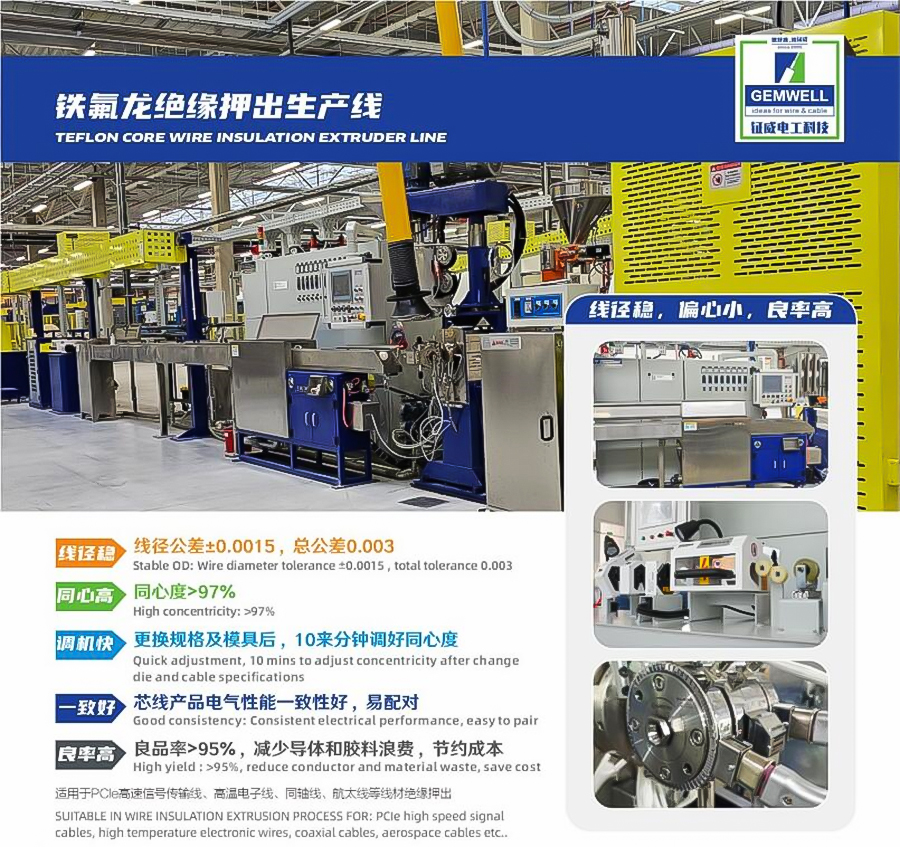

El proceso de extrusión del aislamiento del cable central requiere un control estricto sobre indicadores clave como la tensión del conductor, el paso, la elipticidad, la limpieza de la superficie, la concentricidad del aislamiento, la tolerancia del diámetro exterior, la tolerancia de la capacitancia bajo el agua y la tolerancia de la temperatura de extrusión. El equipo debe tener control de circuito cerrado en línea para diámetro exterior/concentricidad, detección de capacitancia submarina en línea, control preciso de temperatura y ajuste de tensión de circuito cerrado. También debe estar equipado con un módulo de análisis del índice de capacidad del proceso CPK para evaluar cuantitativamente la estabilidad de la extrusión y la capacidad del proceso, asegurando un rendimiento eléctrico consistente de las líneas de transmisión de alta velocidad desde la fuente.

Los equipos de cableado y envoltura de pares en paralelo deben tener control de tensión constante, sincronización de tono precisa, tasa de superposición de envoltura, monitoreo de simetría en línea y funciones de alarma anormales para garantizar una estructura de par estable y suprimir aún más las fluctuaciones de impedancia y la pérdida de señal.

02. GRABACIÓN

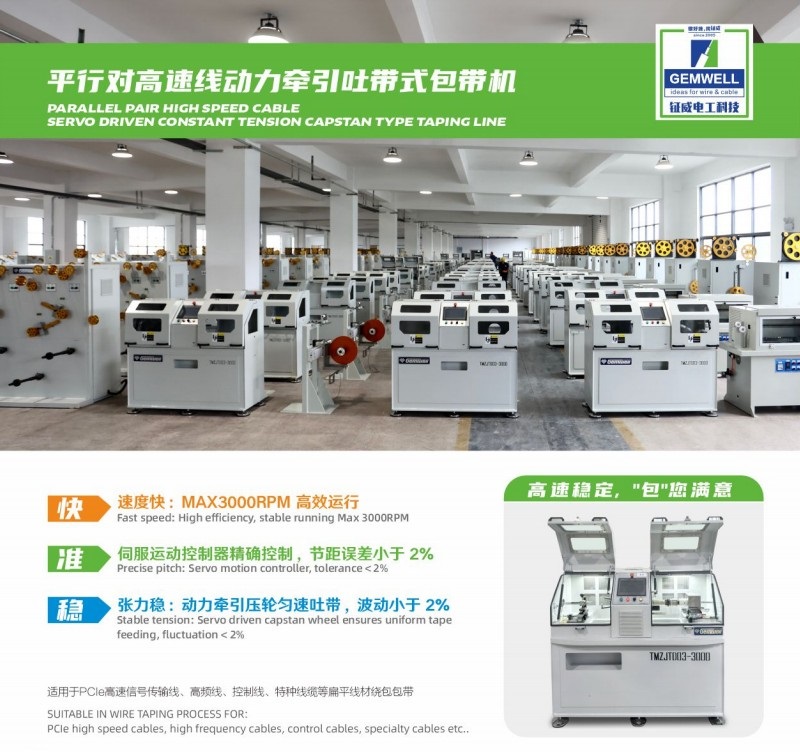

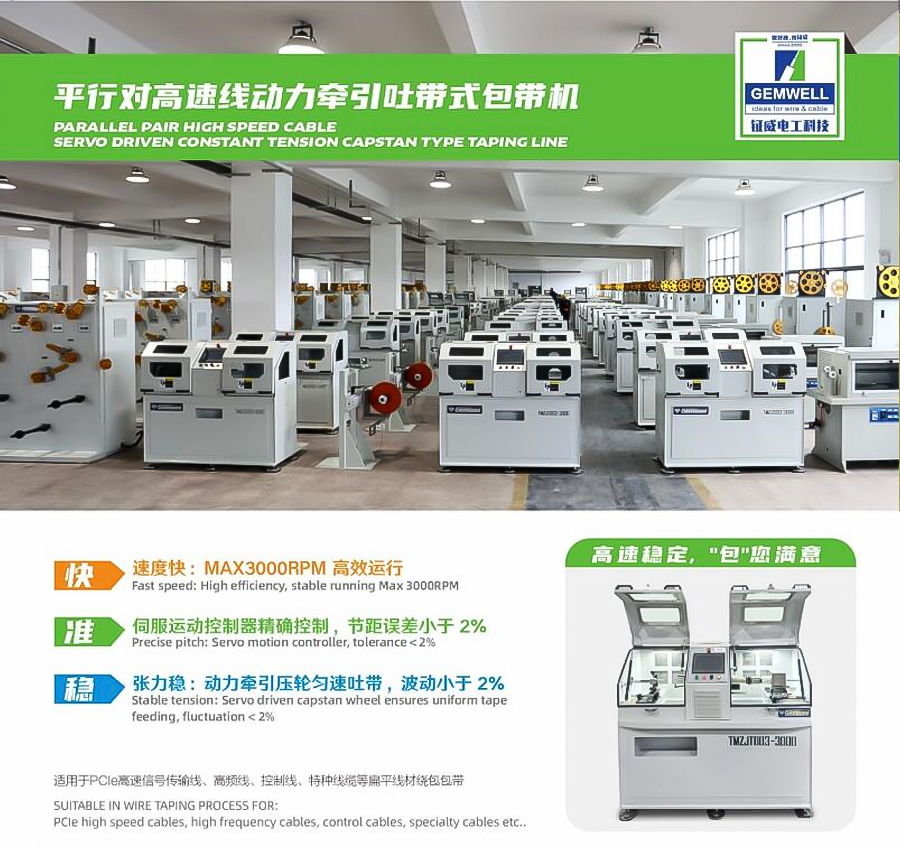

El proceso de envoltura de pares paralelos es un paso fundamental para garantizar la estabilidad estructural y el rendimiento del blindaje de las líneas de transmisión de alta velocidad. Para evitar problemas como deformación durante el cableado posterior, envoltura suelta, desplazamiento del cable de tierra y falla del blindaje, es crucial controlar dos aspectos clave: la estabilidad de la envoltura y la confiabilidad de la fusión térmica.

El proceso de envoltura debe garantizar un paso uniforme y una tensión constante para evitar que una estructura dieléctrica desigual degrade el rendimiento de la transmisión. El espesor del papel de aluminio y la tasa de superposición deben controlarse estrictamente: para cables comunes, una tasa de superposición del 15 al 25 % es suficiente, pero la estructura de pares paralelos en sí no tiene capacidad antidiafonía. Para cumplir con los requisitos de atenuación de la diafonía en el extremo cercano, la tasa de superposición del papel de aluminio debe controlarse entre un 30% y un 60%.

El proceso de fusión por calor requiere agregar cinta de poliéster autoadhesiva sobre la capa protectora de metal para lograr la forma final de la estructura del par. La temperatura de fusión en caliente de la cinta autoadhesiva debe controlarse por debajo de 200 ℃: una temperatura excesiva puede hacer que los cables centrales aislados se ablanden y se peguen, lo que lleva al deterioro del rendimiento de alta frecuencia; una temperatura insuficiente provocará una fusión incompleta del adhesivo termofusible, una adhesión débil y la posibilidad de que se pierda la adhesión. Esto puede provocar que el envoltorio se afloje, que se abra el papel de aluminio y que se produzcan fugas de ondas electromagnéticas durante el uso posterior, lo que provocará fallos en el blindaje y desguace del producto. Después de que los cables paralelos salen del horno, se deben enfriar y curar rápidamente para evitar que el calor residual provoque que el cable central se pegue y se desalinee o invierta el cable de tierra, lo que garantiza la estabilidad a largo plazo de las dimensiones estructurales y el rendimiento eléctrico.

03 Cableado

El proceso de cableado para alambre trenzado compuesto implica agrupar y trenzar pares paralelos calificados y al mismo tiempo envolverlos con cinta de poliéster y cinta de papel de aluminio. Esto logra la conformación estructural y el blindaje general, determinando directamente el rendimiento eléctrico integral final del cable. Durante la producción, se requiere un control estricto sobre la consistencia estructural y la uniformidad del cableado de cada par, junto con el monitoreo en línea de propiedades eléctricas clave como la impedancia, la diferencia de retardo de tiempo y la atenuación para evitar el problema de un rendimiento excelente en procesos anteriores pero un rendimiento deteriorado después del cableado.

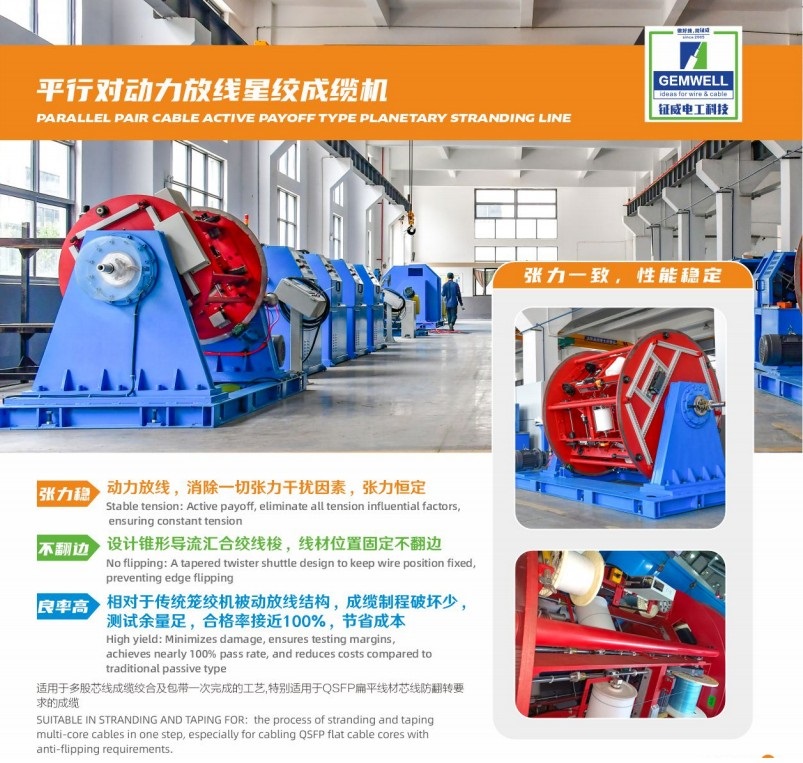

Para abordar el problema de toda la industria que es el rendimiento inestable después del cableado, la máquina cableadora en estrella con alimentación de energía de Gemwell utiliza un servomotor para alimentación de energía independiente, lo que garantiza una tensión altamente consistente en cada par paralelo y suprime eficazmente la deformación del cableado y las fluctuaciones de impedancia. La verificación a largo plazo realizada por varios fabricantes de cables convencionales muestra una tasa de rendimiento cercana al 100%, lo que mejora significativamente la eficiencia de producción y reduce los costos de fabricación.
