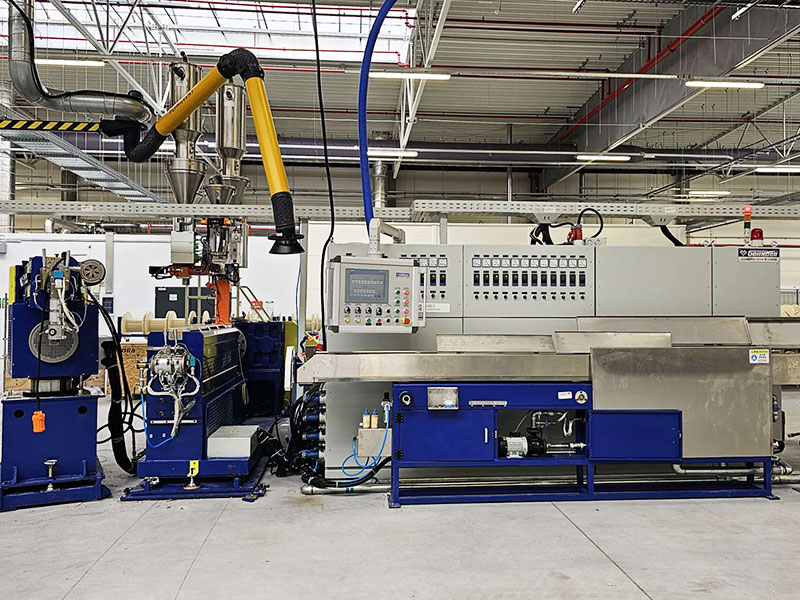

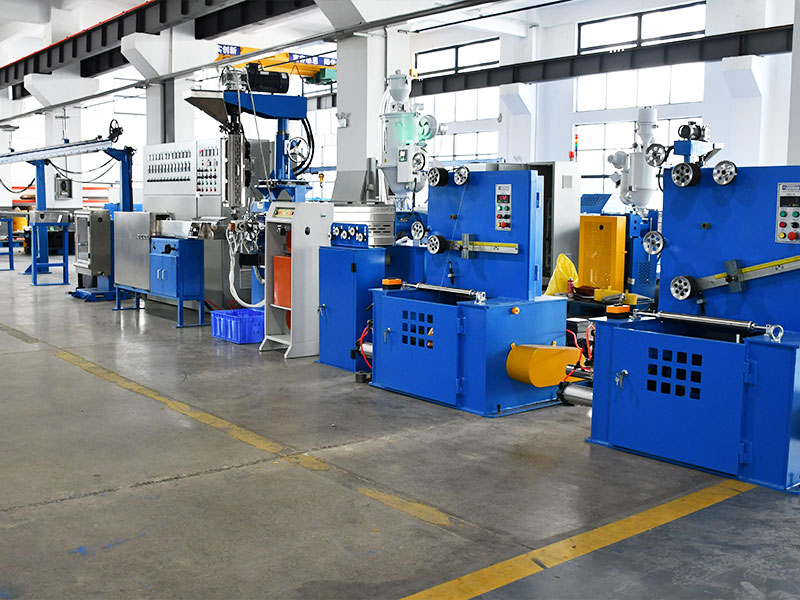

Línea de extrusión de aislamiento de cable de núcleo sólido

Línea de extrusión de aislamiento de cable de núcleo PVC/PE/PP/PU

La línea de extrusión de aislamiento de cable de núcleo PVC/PE/PP/PU es un equipo no estandarizado con personalización. El modelo de máquina principal es generalmente de 30-65 mm. Es adecuado para la extrusión de núcleo sólido de cables electrónicos, cables de señal y otros cables. La temperatura de extrusión es de temperatura media a baja. Es el equipo de extrusión de cables de núcleo principal de la industria. Un extrusor de aislamiento de alambre de núcleo deseable tiene las siguientes características: plastificación uniforme de tornillo, control de temperatura preciso, concentricidad de cabezal de máquina alta, tolerancia al diámetro de alambre estable, recompensa estable y tensión de recogida y alta eficiencia general de producción de la máquina. Diferentes usuarios tendrán diferentes necesidades al ordenar esta máquina. Nuestra empresa puede apoyar la personalización personalizada de acuerdo con las necesidades del usuario. En términos de hardware, podemos proporcionar una variedad de modelos y marcas de accesorios centrales para que los usuarios elijan. En términos de software de control eléctrico, también podemos proporcionar métodos de control eléctrico económicos, prácticos o avanzados. Debido a diferentes configuraciones generales, el precio de esta máquina también varía mucho. Por lo tanto, el factor principal que determina el precio de esta máquina es el posicionamiento del nivel de configuración del producto del usuario. Además, debido a que este producto es un equipo personalizado no estandarizado con solo una pequeña producción de lotes, lleva un período más largo para el diseño, la fabricación, la instalación y la depuración. Los usuarios deben reservar suficientes ciclos de adquisición para lograr la entrega deseable del producto.

Consulta +
ANTERIOR：Línea de extrusión de aislamiento de cable de núcleo LSZH/XLPE/TPE/TPU
SIGUIENTE：No hay artículo siguiente
Detalles de Producto

Componentes

● Puesto de pago
● Stand de enderezado

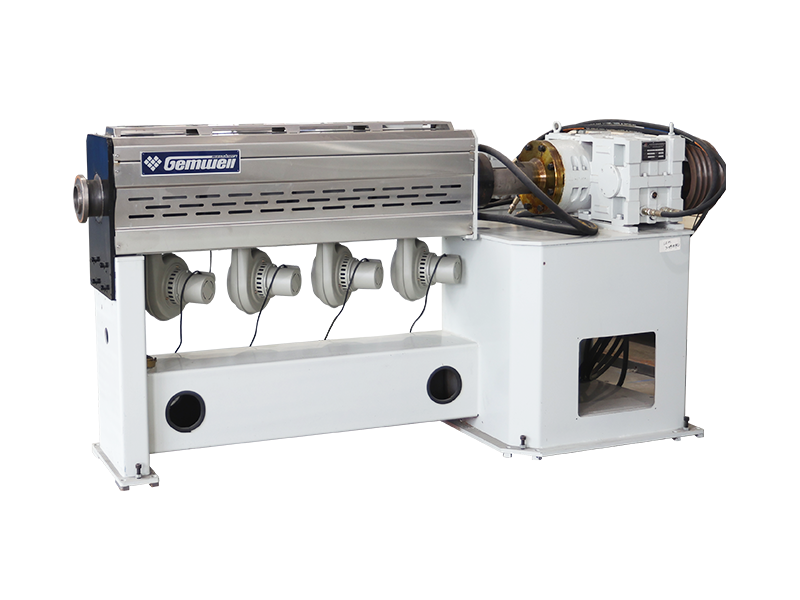

● Extrusor principal
● Cabeza extrusina
● Máquina de secado de materiales
● Temperatura constante Flume móvil
● Tanque de agua de enfriamiento
● Boquilla de soplado de aire
● Cabrestante
● Soporte de acumulación de alambre
● Mostrador
● Calibre de diámetro láser
● Probador de chispa de alta frecuencia
● Comenzar
● Caja de control de electricidad
● Las siguientes son opciones personalizadas
● Precalentador
● Máquina de inyección
● Impresora
● Válvula de descarga de material de bypass
● Dispositivo de aspiración
● Secadora de tolva alimenticios
● Detector global
● Condensadores electrostáticos de agua
● Calibre de excentricidad
● Cartelera electrónica
● Otro equipo auxiliar periférico se puede personalizar y agregar.


Especificaciones técnicas

Parámetros técnicos principales 30 25 Tipo 35 25 Tipo 40 30 Tipo 45 35 Tipo 50 35 Tipo 60 40 Tipo 70 40 Tipo 80 40 Tipo
Tipo de alambre adecuado Adecuado para alambre de alta frecuencia, cable de datos, cable electrónico UL, cableado de edificio BV/BVR, cable de alimentación, cable automotriz y otros cables del conductor de alambre de cobre extrusión de aislamiento de núcleo sólido
Rango de conductores para el estándar de EE. UU. AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
Rango de diámetro del conductor Ø0.13-0.40 mm Ø0.16-0.65 mm Ø0.20-0.81 mm Ø0.25-1.02 mm Ø0.32-1.63 mm Ø0.40-2.59 mm 1.02-4.62 mm Ø2.05-6.54 mm
Rango de área de conductores 0.01-0.15m㎡ 0.02-0.35m㎡ 0.03-0.75m㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡ 1-16m㎡ 3.5-35m㎡
Diámetro exterior de extrusión Ø0.3-1.0 mm Ø0.4-1.3 mm Ø0.5-1.8 mm Ø0.7-2.3 mm Ø0.8-2.8 mm Ø1.2-3.8 mm Ø1.8-6.0 mm Ø3.0-8.0 mm
Rango de velocidad de alambre 20-200m/min 40-400m/min
Estructura de máquinas Tome la cabeza del extrusor como el eje central, todas las partes, desde la recompensa hasta la recaudación, se distribuye linealmente. La línea de extrusión estándar tiene una altura central de 1 metro y una longitud total de 20-25 metros

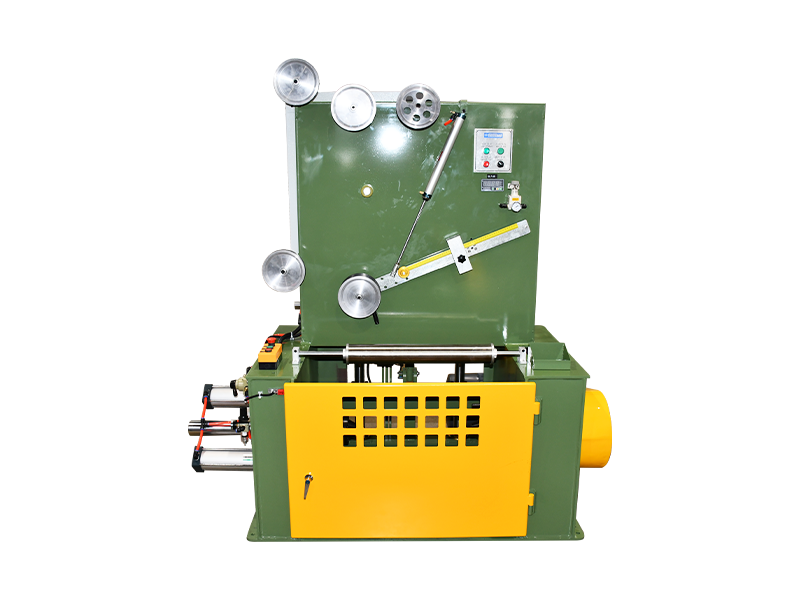

Tipo de pago Stand de pago activo sin eje, elevación eléctrica, endurecimiento neumático, otros tipos, como recompensa de volantes, recompensa del tipo de eje, pago de tensión de fricción y otro soporte de pago activo o pasivo también se pueden personalizar.
Especificaciones de pago Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Poder de pago 3.7kw 5.5kw 7.5kw
Tipo de tensión de pago Mover o agregar/eliminar bloques de contrapeso para ajustar la tensión, y también se puede personalizar para ajustar la tensión con un servomotor.
Stand de enderezado Soporte de alisado del conductor de 5 ruedas, el OD de la rueda de alisado de los conductores es Ø60, ranura única, con caja de herramientas, y se puede personalizar.
Tipo de precalentador Precalador de conductores para cables de cobre, precalentador de conductores de aire caliente de horno cerrado, o se puede personalizar el precalentador de tipo recto.
PODER DEL PULLADO PREHATOR 3kva 5kva 8kva 10kva
Salida de material extrusor 20 kg/h 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h 130 kg/h 150 kg/h
Poder extrusor 7.5kw 11kw 15kw 22kw 30kw 37kw
Parámetros de tornillo L/D: 28: 1, relación de compresión: PVC 2.7 Tornillo de rosca doble/PE 3.2 Tornillo de rosca simple/PP 3.2 Tornillo de rosca simple/PU 3.2 Tornillo de rosca única La relación L/D es 26: 1 y el material del tornillo es 38crmoala fabricado en China, y se puede personalizar.
Tipo de calefacción Anillos de calentamiento de aluminio fundido para el cuerpo, anillos de calentamiento de cobre para el cuello, tubos de calentamiento de cuarzo para las abrazaderas/cabezas/troqueles de la cabeza del extrusor.
Control de temperatura Body3 Clamp1 Neck1 Head1 Die1 Body4 Clamp1 Neck1 Head1 Die1
Potencia de calefacción 4kw 6kw 8kw 9kw 10kw 14kw 18kw 22kw
Enfriamiento Ventilador centrífugo de 3 secciones Ventilador centrífugo de 4 secciones
Secadora de tolva alimenticios 12 kg 25 kg 50 kg
Plato de panal La máquina está hecha de 316 acero inoxidable sin electroplatación. Tiene una estructura de flujo guiada internamente, con agujeros de flujo interconectados por cementos sin esquinas muertas. La placa y la brida de panal se sellan con un sellador cónico para evitar fugas.
Tipo de cabeza Cabezal de extrusora automática de tipo U7, movimiento de presión uniforme de corredor externo de baja presión de ritmo profundo, se puede personalizar con diferentes estructuras, como una sola capa/doble capa/tiras de inyección de una sola inyección/tiras de inyección doble, etc., ajustables y de otro tipo (micro ajuste de centrado automático) también se pueden personalizar.
Marca El cabezal de la máquina está hecho en China y se puede personalizar a otras marcas como Eurotek, Unitek, Eurocab y Microdia
Abrazadera Hay dos mitades de la abrazadera de la cabeza de la máquina, con dos juegos de altura de la varilla de tornillos sincronizamente. Se puede incluir una llave unidireccional, y se pueden personalizar otros tipos de abrazaderas de cabezales de la máquina.
Nivelación de la cabeza Adoptando una estructura de alfiler de localización doble de brida de la cabeza, el nivel de altura de la cabeza permanece sin cambios durante mucho tiempo.

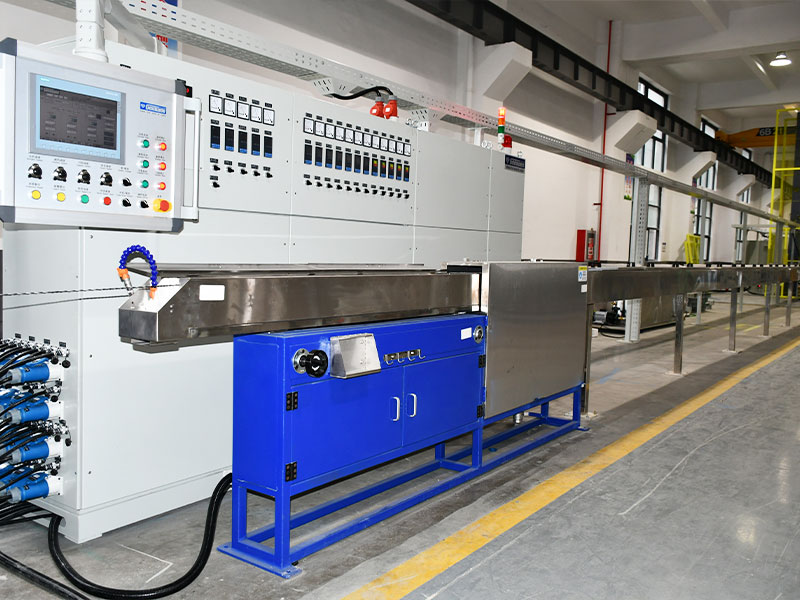

Canal Temperatura constante Flume móvil, tanque de temperatura de autocirculación. Está equipado con dos tuberías de calefacción de 9kW, y todo el tanque está hecho de material SUS304. La longitud estándar del tanque pequeño es de 1250 mm, y las opciones de personalización están disponibles.

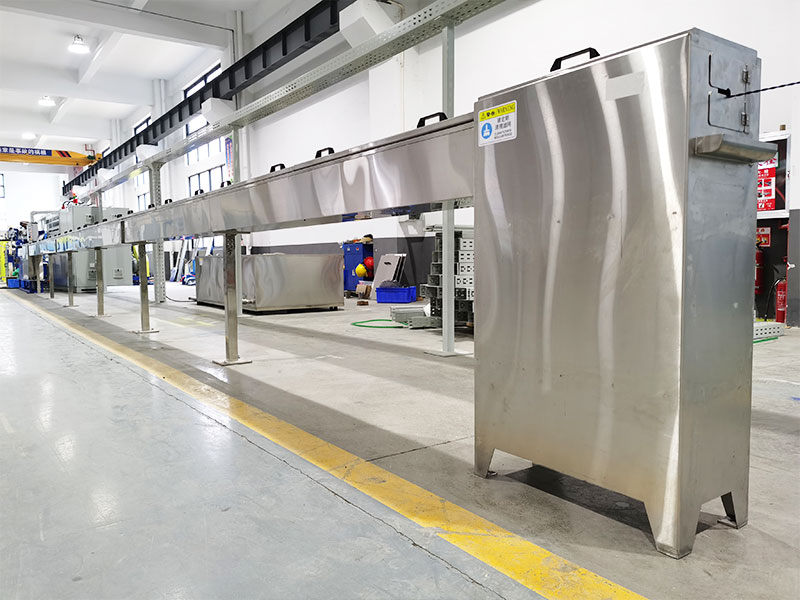

Tanque de agua de enfriamiento Tanque de 5 metros en forma de U de una sola capa Tanque en forma de U de 10 metros en forma de U, sistema de enfriamiento de agua circulante, sin enfriadores de agua. Todo el tanque está hecho de material SUS304. Los tanques de doble capa en forma de U o en forma de W están disponibles para ser personalizados.
Boquilla de alta presión que soplan el aire Se puede personalizar la boquilla de soplado de tipo volteado, el material de pom, la estructura de doble soplado, colocada en el tanque de agua móvil, tanque de agua de enfriamiento, cazstán, otros tipos de boquilla de soplado.
Tipo de captán Rueda de la pieza dividida de ritmo tipo 3 de rueda de una sola rueda Capstan de doble rueda de acero inoxidable resistente al desgaste de titanio liviano Capstan de doble rueda de aluminio anódico
Diámetro de la rueda de pez gordo Ø375 Tipo de doble rueda de aleación de titanio Ø500 Tipo de doble rueda
Potencia de captán 3.7 Servo Motor 3,7 Servo Maotor ＋ Caja de engranajes
Soporte de tensión de acumulación de alambre Soporte de tensión de acumulación de alambre inclinado, longitud total de 12 metros, vía de placa de acero, automóvil de funcionamiento liviano, 10 ranuras ＋ 9 ranuras para la rueda de acumulación de alambre, la capacidad total de almacenamiento de alambre es de 200 metros, tensión del motor del servo. Otros tipos son personalizables.
Diámetro de la rueda de acumulación de alambre Ø100 Ø150, el diámetro de la rueda se puede personalizar Ø180, el diámetro de la rueda se puede personalizar Ø250, el diámetro de la rueda se puede personalizar
Mostrador Guía de la rueda Tipo de contador de medidor con una circunferencia de la rueda del medidor de 400 mm. Utiliza un codificador para detectar y permite un ajuste fino del coeficiente de corrección del medidor. Otros tipos de dispositivos de conteo de medidores están disponibles. Contador de medidores de rodillo de presión, con circunferencia de la rueda de 500 mm de metro.
Tipo de recogida Se puede personalizar la recogida del tipo de eje de doble cabeza, el tipo de cambio de carrete automático u otras máquinas de recogida de alambre sin eje. Tipo sin eje de cabeza doble, elevación eléctrica, apriete neumático
Spcification de carrete de recogida Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Poder de recogida 2.2kw 3.7kw 5.5kw
Arreglo de alambre Motor de servomotor de 0.4kW para el arreglo de alambre

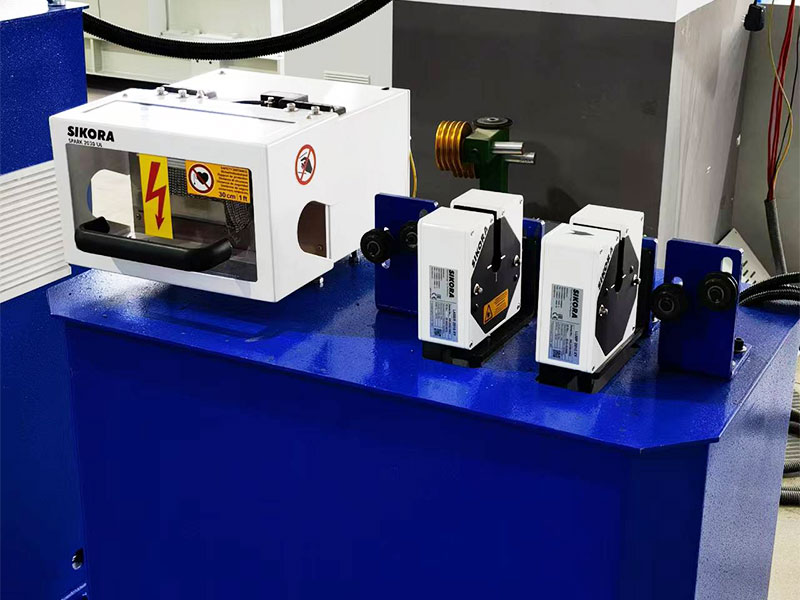

Calibre de diámetro láser Made de diámetro de un solo eje hecho en chiano, que mide la precisión de 0.001, se pueden personalizar otras marcas como Sikora/Zumbach/Proton/Takikawa.
Probador de chispa de alta frecuencia Se puede personalizar el probador de chispa de alta frecuencia hecha en China, el voltaje es de 0-15kV, se pueden personalizar otras marcas, como Clinton/Sikora/Proton.
Caja de control de electricidad El gabinete Victor Electric de pintura con recubrimiento de llamas ambientalmente frecuente, Weinview de 10 "HMI, Siemens PLC, Scheider Switches, RKC Tempermo Controller. Las marcas de motor y convertidores de frecuencia son personalizables.
Potencia total 38kw 50kw 65kw 68kw 73kw 85kw 100kw 125kw


Artículos personalizados opcionales

Dispositivo de caída de alambre de captán Capstan de extrusión de aislamiento de cable de núcleo sin dispositivo de caída de cables se puede personalizar para agregar uno.
Prueba de presión Los sensores de presión o las válvulas de seguridad a prueba de explosión se pueden personalizar en la brida de la cabeza.
Impresora Se pueden personalizar impresoras de tinta u otros tipos.
Extractor de vacío La extracción de vacío en la línea de entrada del encabezado se puede personalizar.
Secador El secador de soplado de alta eficiencia se puede personalizar cuando la máquina está en extrusión de alta velocidad.
Detector global Opción personalizable para agregar características de detección de bultos al instrumento de medición en el indicador de diámetro de las marcas chinas, o personalizar otras marcas como Sikora/Zumbach/Proton/Takikawa.
Calibre de capacitancia estática de agua Se puede personalizar el medidor de capacitancia estática de agua, como Beta/Sikora/Zumbach/Proton/Takikawa.
Calibre de excentricidad Se puede personalizar el medidor de excentricidad, como Beta/Sikora/Zumbach/Proton/Takikawa.
Enfriamiento El enfriador o el tanque con capa aislada se puede personalizar.
Tabla electrónica colgante Se admiten pantallas electrónicas de doble cara LED u otros tipos.
Sistema de gestión de fórmulas inteligentes Se pueden personalizar los sistemas de gestión de formulación inteligente, y los datos como la tensión de recogida, la tensión de la línea de almacenamiento, la temperatura de precalentamiento, el control de la temperatura del huésped, el diámetro de extrusión, la distancia de la fila de recogida, los valores de presión de aire se alimentarán al PLC. Utiliza el modo de comunicación de bus Profinet, soporte para la adquisición de datos de MES e importación, proceso de producción de llamadas de un solo tecla, inicio de una tecla y permite productos inteligentes digitales.
Equipo auxiliar periférico Se pueden personalizar otros accesorios periféricos o personalizaciones especiales para toda la máquina.
Cableado eléctrico Soporte de cable de cable superior de 2.5 metros, tuberías de aire, cables de señal y cable de alimentación dispuesto con aislaciones, entrada de alambre desde la parte superior de Cuadro de control eléctrico, métodos alternativos personalizables.
Reglamento de seguridad estándar Fabricado de acuerdo con los estándares de seguridad CCC de China y personalizables para cumplir con los estándares de seguridad CE/CSA/UL.
Normas de fuente de alimentación 380V/50Hz 380V/50Hz Fuente de alimentación, con voltaje y frecuencia personalizables para diferentes países y regiones.




Características del producto

● Alto rendimiento de producción: Diseño optimizado para tornillos, resistente al desgaste, antiadherente, cromo sin caer, escondite sin pegamento, cambio de color rápido, velocidad de alta línea, alto rendimiento de producción.

● Amplia gama de aplicaciones: Dependiendo del tipo de materiales, se puede equipar con el tornillo de extrusora correspondiente, que puede proporcionar un tipo de gradiente de un solo tipo de subproceso, tipo de separación de doble hilo BM y otros tipos de tornillos.

● Diseño a prueba de fugas: Las estructuras únicas de sellado y posicionamiento aseguran que la brida no gotee el material, y el nivel de altura del cabezal de extrusión permanece estable incluso para el uso a largo plazo.

● Alta calidad: La concentricidad de nuestros productos de alambre aislado varía del 93% al 97%, y el diámetro exterior tiene una tolerancia de ± 0.003.

● Control de temperatura preciso: dentro de ± 1 ℃.

● Control inteligente: Proporcionamos sistemas de gestión inteligente personalizables que permiten un acceso con un solo clic a las fórmulas SOP, la preparación de la máquina y el inicio de la máquina con un solo clic, y la operación inteligente.

● Mantenimiento fácil: Los clientes fuera de China pueden personalizar el uso del sistema de control de bus Profinet, que garantiza la transmisión de señal de interferencia rápida y baja. Mientras haya una red de comunicación en cualquier país o región, la detección remota de fallas, la solución de problemas y los servicios de mantenimiento se pueden implementar rápidamente.
