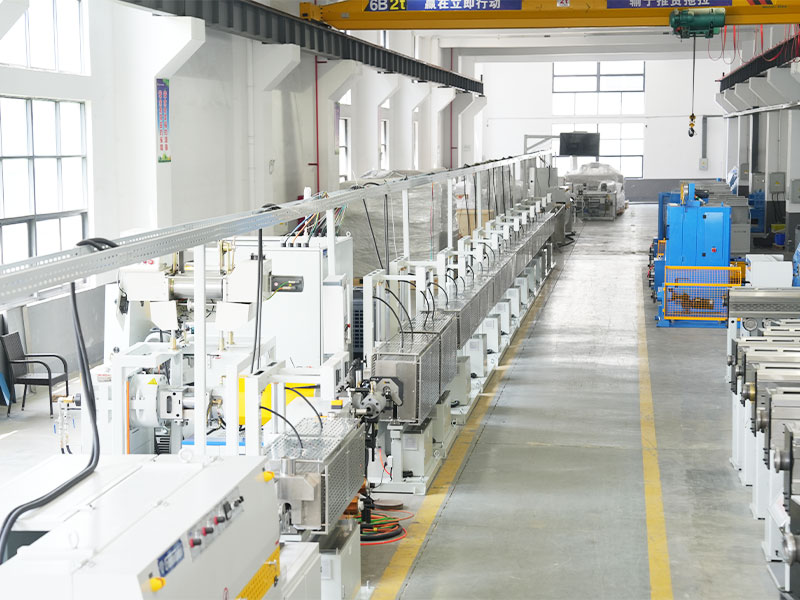

Línea de extrusión de la vaina de silicona

Línea de extrusión de funda de silicona

La línea de extrusión de la vaina de silicona es un equipo no estandarizado con personalización. El modelo de máquina principal es generalmente de 50-120 mm. Es adecuado para la extrusión de envoltura de alambre reticulada de silicona a alta temperatura. La temperatura de la extrusión de silicio es baja. El material extruido no tiene resistencia mecánica. Después de ser irradiado en una olla de sinterización de alta temperatura, las moléculas internas del material de caucho están reticuladas y solidificadas. La capa de vaina reticulada tiene alta elasticidad, resistencia a alta temperatura, resistencia a la fricción y otras propiedades. A desirable sheathed extruder has the following characteristics: continuous and stable extrusion of material by screw, sufficient cooling of the material feeding tube without being heated up, smooth feeding without stagnation, convenient and quick adjustment of machine head deviation, energy-saving and heat-insulating sintering pot, and automatic lifting and lowering of the sintering pot to save labor, smooth sheath surface without mold closing marks, and smooth surface without particles, smooth guide wheel Sin daños en el cable, diámetro de alambre estable y tolerancia, tensión estable de la recompensa y la recaudación, cambiando los carretes de abastecimiento y recompensa sin detener la máquina, ahorra una estructura de recaudación de mano de obra y un hermoso aumento de alambre de la recaudación, etc. Diferentes usuarios tendrán diferentes necesidades al ordenar esta máquina. Nuestra empresa puede apoyar la personalización personalizada de acuerdo con las necesidades del usuario. En términos de hardware, podemos proporcionar una variedad de modelos y marcas de accesorios centrales para que los usuarios elijan. En términos de software de control eléctrico, también podemos proporcionar métodos de control eléctrico económicos y prácticos o avanzados. Debido a diferentes configuraciones generales, el precio de esta máquina también varía mucho. Por lo tanto, el factor principal que determina el precio de esta máquina es el posicionamiento del nivel de configuración del producto del usuario. Además, debido a que este producto es equipos personalizados no estandarizados con solo una pequeña cantidad de producción, lleva un período más largo para el diseño, la fabricación, la instalación y el ciclo de depuración es largo. Los usuarios deben reservar suficientes ciclos de adquisición para lograr la entrega deseable del producto.

Consulta +
Detalles de Producto

Componentes

Soporte de tensión
Stand de enderezado

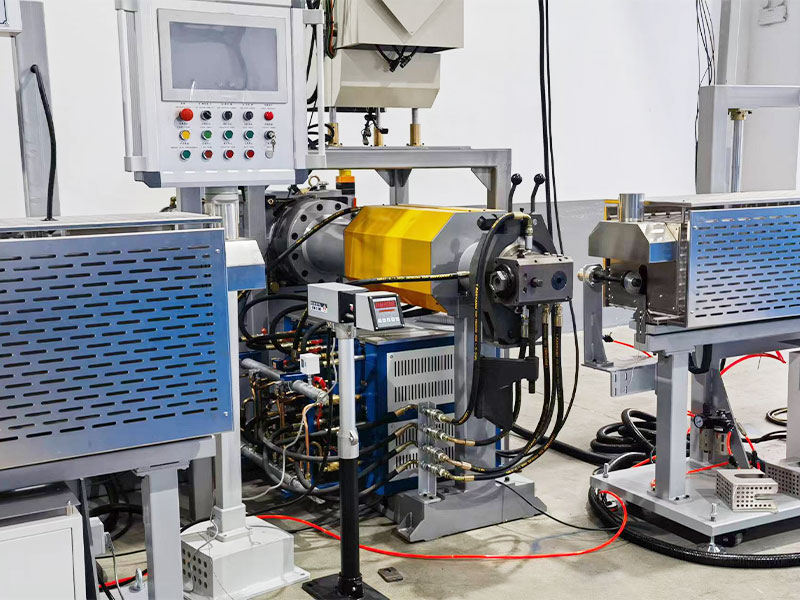

Precalentador

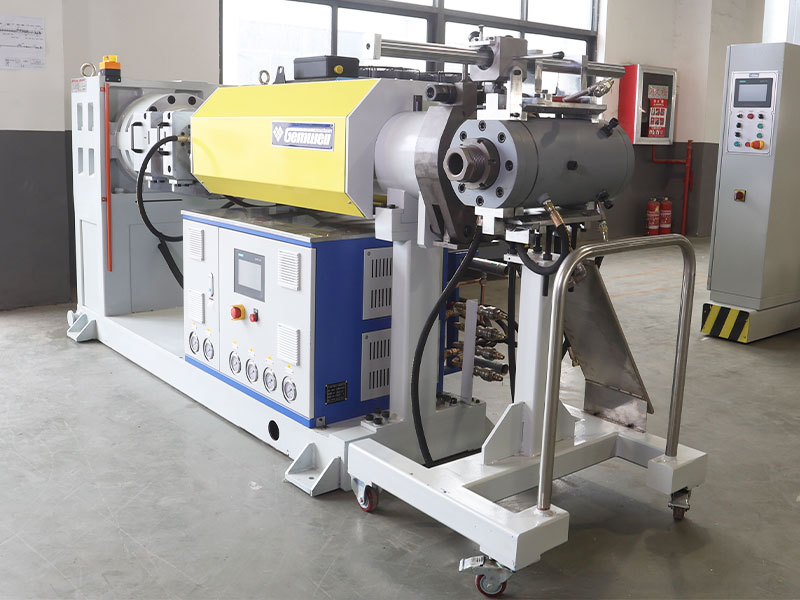

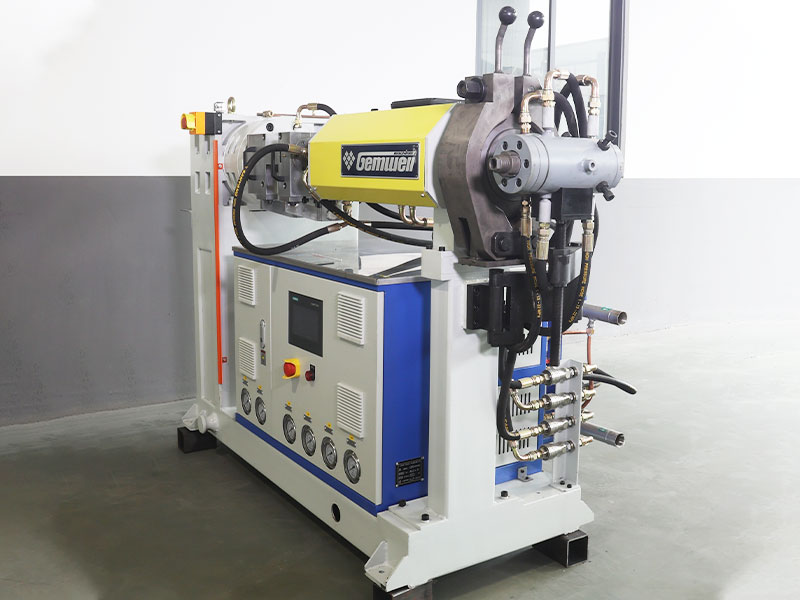

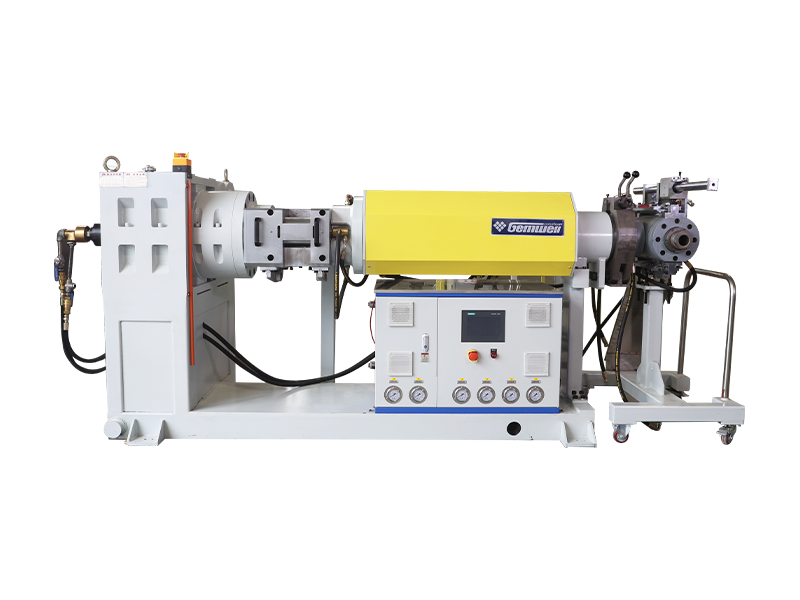

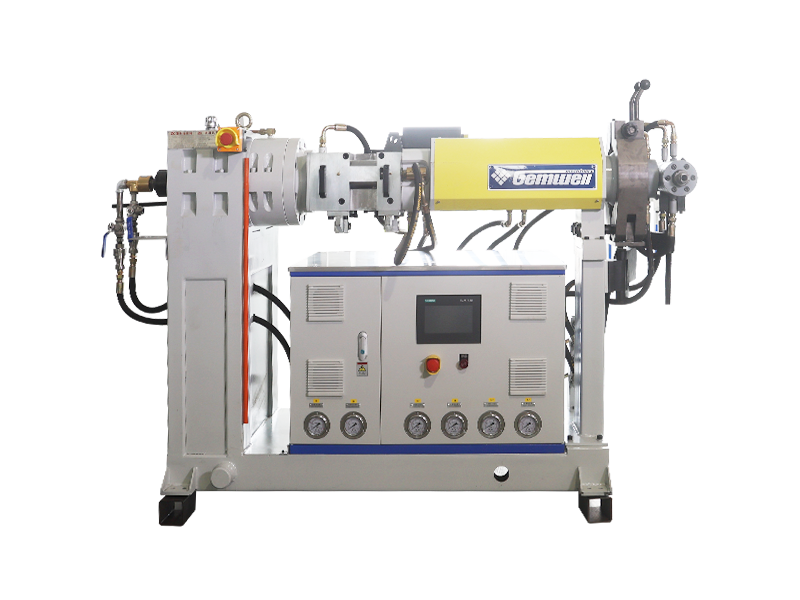

Extrusor principal
Cabeza extrusina
Sistema de enfriamiento de agua circulante
Horno de percusión

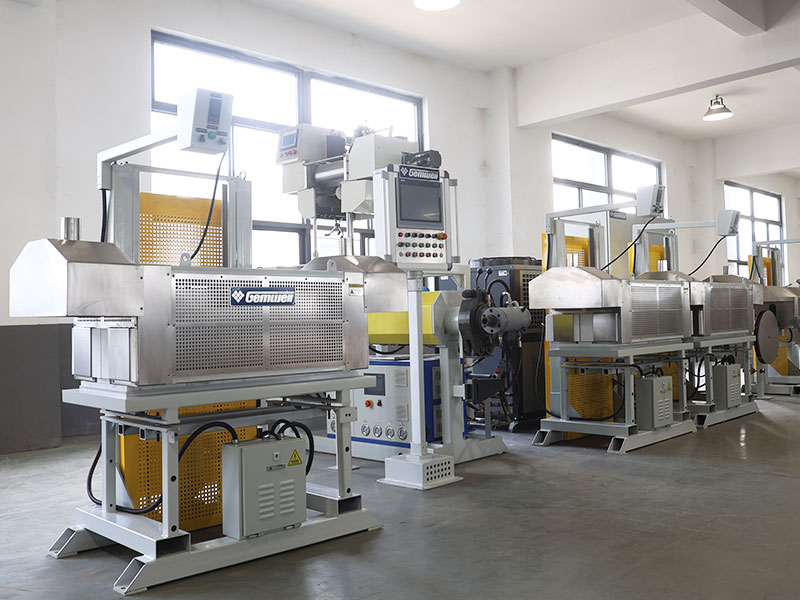

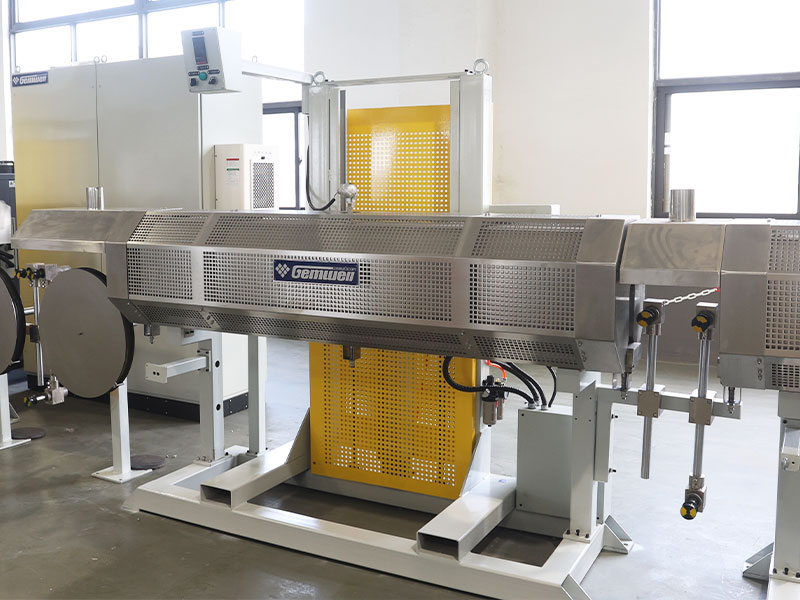

Horno de sinterización
Tanque de agua de enfriamiento
Impresora
Boquilla de aire
Cabrestante
Soporte de acumulación de alambre
Mostrador
Calibre de diámetro láser
Probador de chispa de frecuencia industrial
Comenzar
Caja de control de electricidad

Especificaciones técnicas

Parámetros técnicos principales 65 Tipo 90 Tipo 120 Tipo
Tipos de alambre adecuados Adecuado para cable de datos, cable de computadora, cable de alta frecuencia, cable de potencia eléctrica, cable de alimentación y otro cable que se extruye.
Rango de núcleo Ø1.2-6 mm Ø2.5-12 mm Ø6-22 mm
Diámetro exterior terminado Ø2.5-7 mm Ø3.5-14 mm Ø8-25 mm
Rango de velocidad del cable 10-200m/min 10-200m/min 10-200m/min
Estructura de máquinas Tome la cabeza del extrusor como el eje central, todas las piezas, desde la recompensa hasta la recaudación, se distribuyen linealmente. La línea de extrusión estándar tiene una altura central de 1 metro y una longitud total de 20-25 metros
Tipo de pago de cable Pastel de pago sin eje, levantamiento eléctrico. El tipo de potencia de pago se puede personalizar para que esté activo o pasivo, y el tipo de soporte de pago también se puede personalizar, como el tipo de eje/tipo de cuna de portal.
Especificación de carrete de pago Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Poder de pago Caja de cambios de motor de 3.7kw Caja de cambios de motor de 5.5kw
Tipo de tensión de pago Marco de tensión del riel de deslizamiento vertical, personalizable en otros estilos Marco de tensión de palanca de eje, personalizable en otros estilos
Stand de enderezado Stand de alisado de los conductores de cinco ruedas, el diámetro exterior de la rueda de alisado del conductor está Ø100, equipado con caja de herramientas.

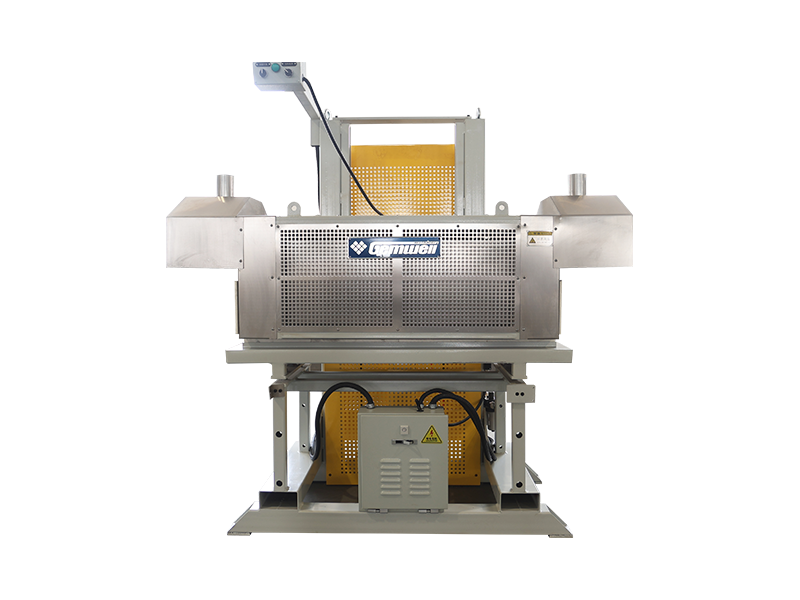

Precalentador Tipo de elevación vertical eléctrica Tipo de secado, tubo de calentamiento de acero inoxidable, potencia de calentamiento de 24kW, capaz de alcanzar una temperatura desde la temperatura ambiente hasta un máximo de 800 grados en menos de 5 minutos, longitud de 1 metro, equipado con un módulo de temperatura de tipo comunicación, control SCR, capa de aislamiento silicato de aluminio y una cubierta de aislamiento de temperatura de acero externo de acero externo. Se usa para secar y precalentar la superficie del cable o conductor del núcleo, evitando el abultamiento de la superficie durante los ciclos de calentamiento posteriores, y puede personalizarse con tubos de calentamiento infrarrojos.
Salida de material extrusor 70 kg/h 200 kg/h 300 kg/h
Poder extrusor 22kw 37kw 55kw

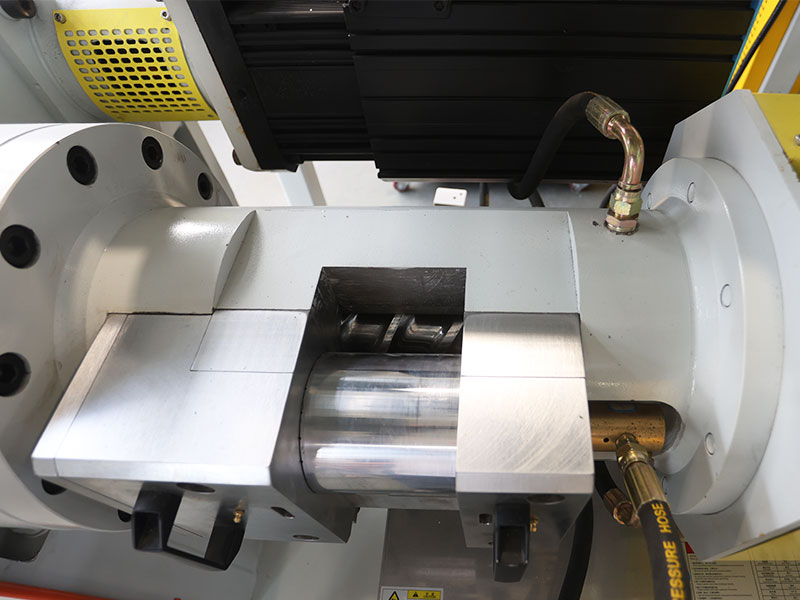

Parámetro de tornillo L/D: 14: 1, relación de compresión: 1.6
Control de temperatura HOPER1 + Cuerpo extrusor2 + Correo extrusor1 + Cabeza extrusora1 + Tornillo1

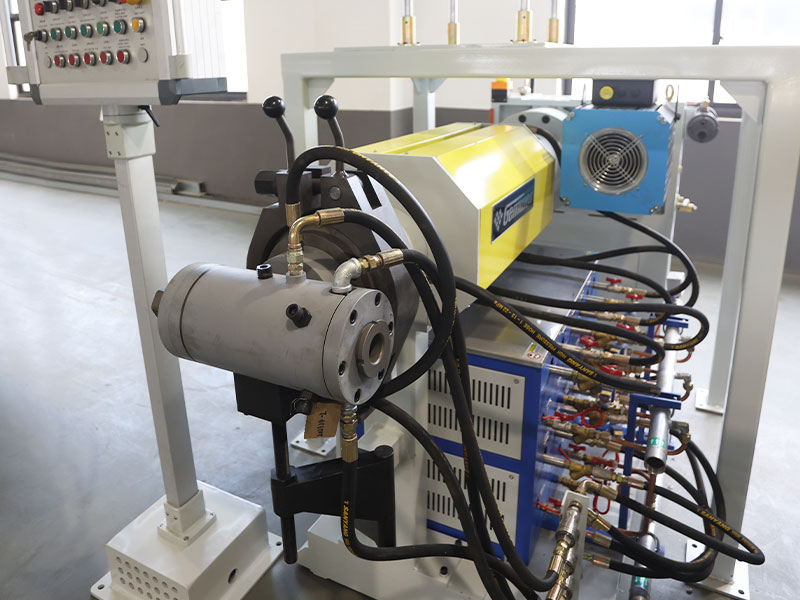

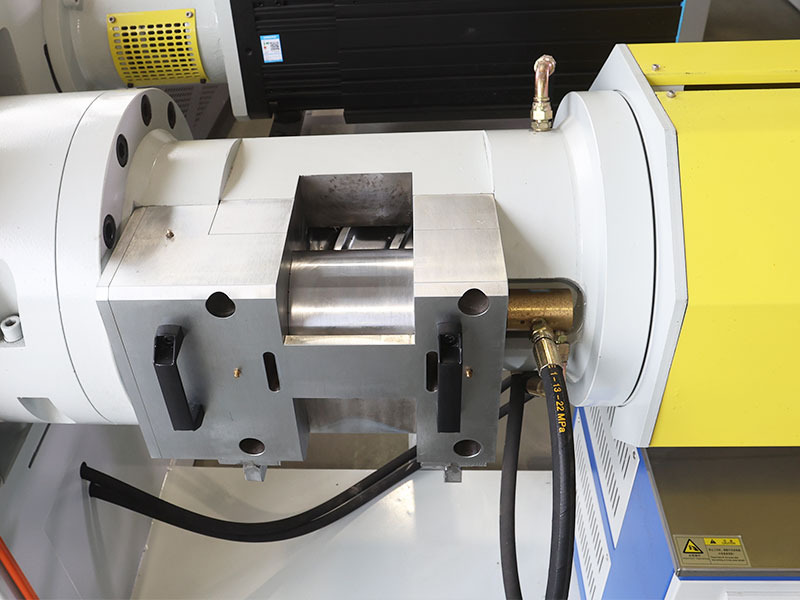

Enfriamiento de la tolva La chaqueta de agua espiral externa del barril está refrigerada por agua, y el tornillo interno también está refrigerado por agua. La tolva se enfría por agua circulante, y la temperatura se controla independientemente con una unidad de enfriamiento para mantener la temperatura constante.

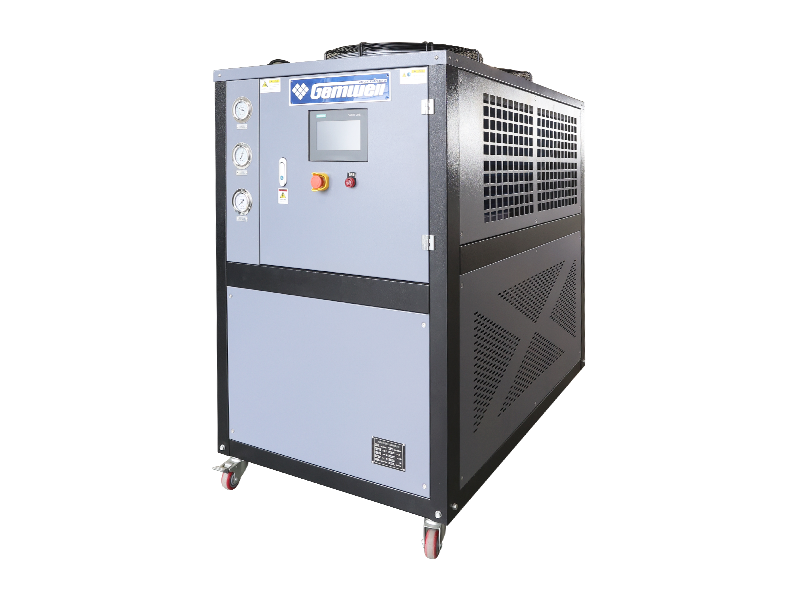

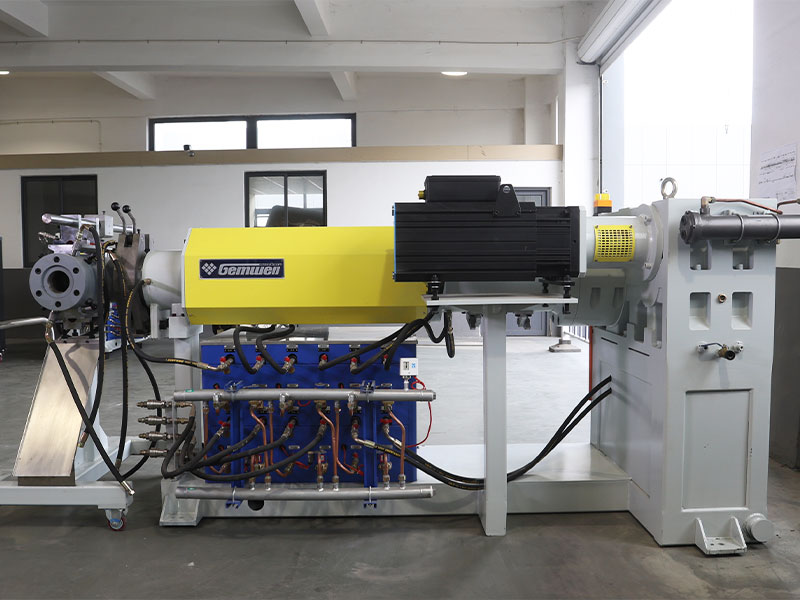

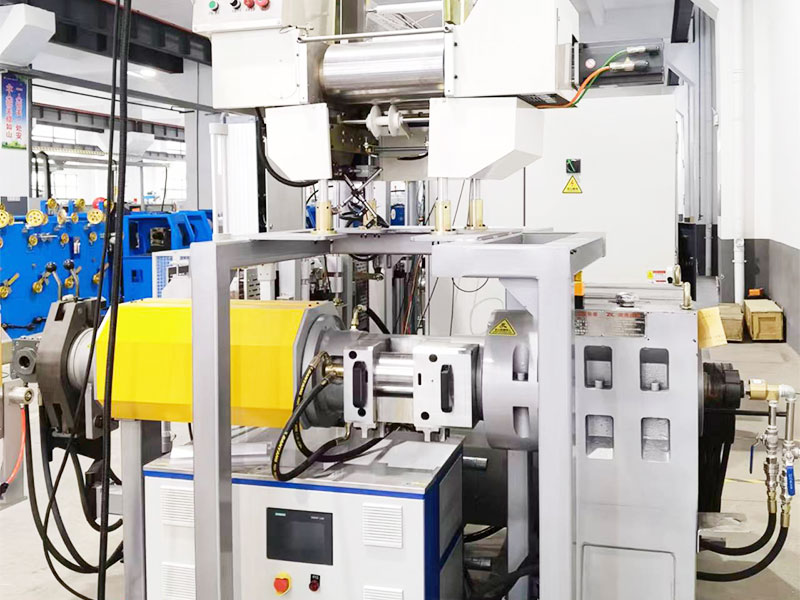

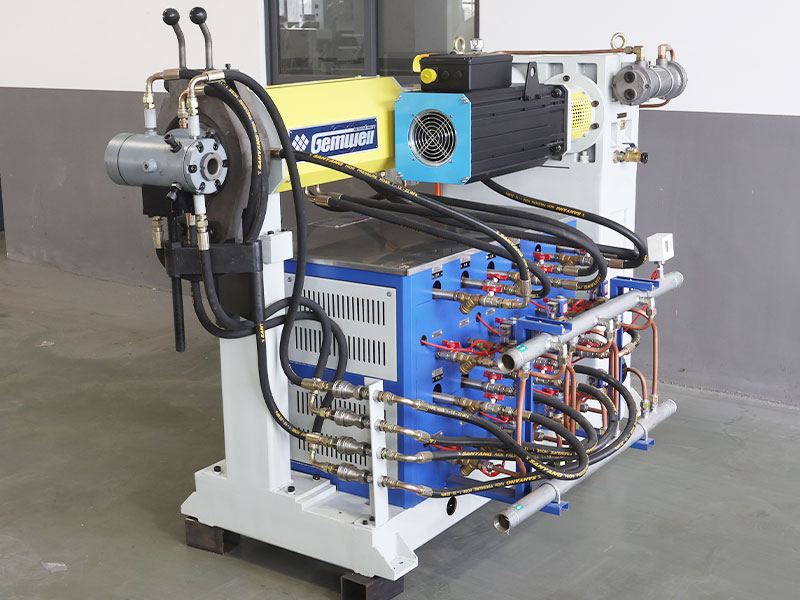

Sistema de enfriamiento de agua circulante Cada sección está equipada con enfriamiento de agua independiente, con agua bombeada por una bomba de agua. Cuando se excede la temperatura establecida, se suministra agua fría y el agua caliente fluye hacia la enfriadora para enfriar para mantener una temperatura constante.
Plato de panal La máquina está hecha de 316 acero inoxidable sin electroplatación. Tiene una estructura de flujo guiada internamente, con agujeros de flujo interconectados por cementos sin esquinas muertas. La placa y la brida de panal se sellan con un sellador cónico para evitar fugas.

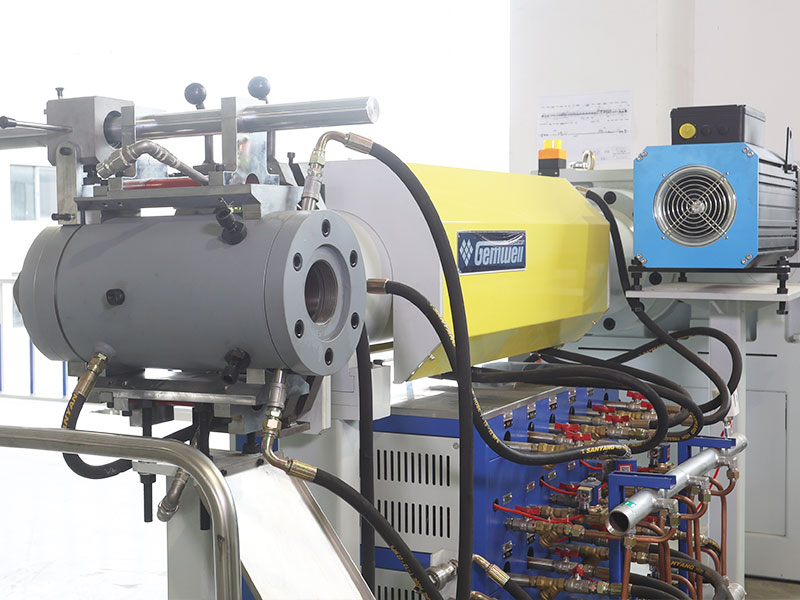

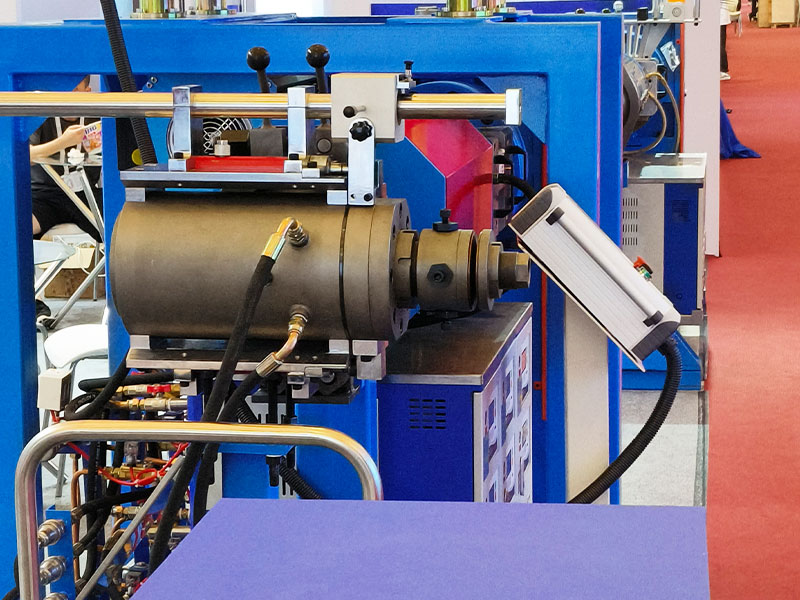

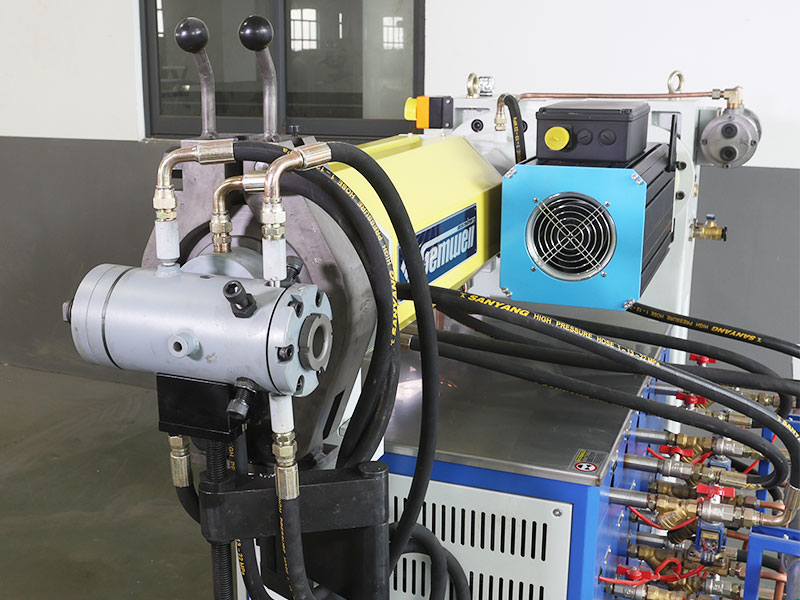

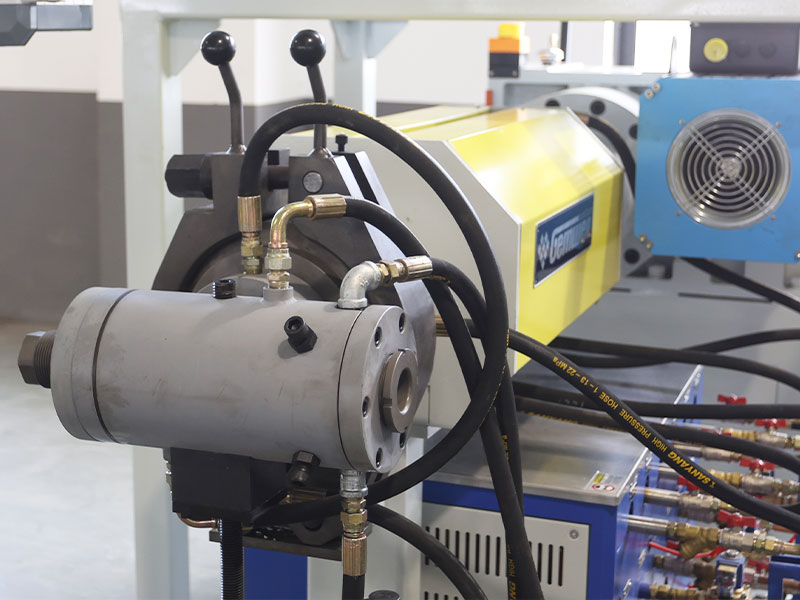

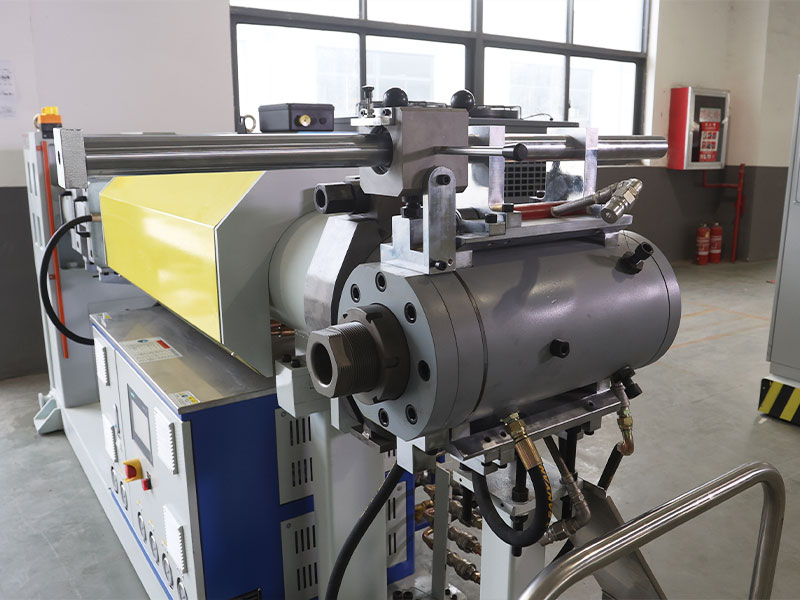

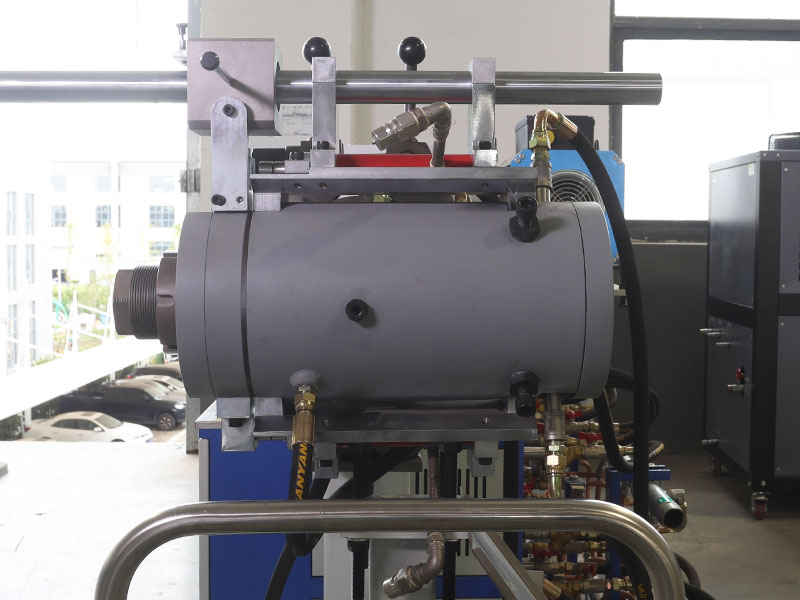

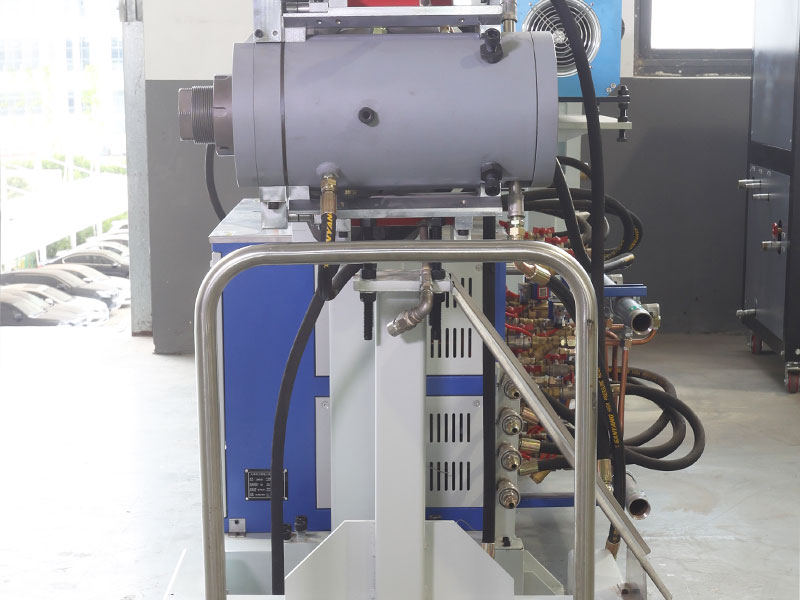

Tipo de cabeza El cabezal de máquina ajustable refrigerado por agua. La especificación de Hopper se personaliza según el diámetro del cable. Se puede diseñar con estructuras de una sola capa/doble capa/inyección única/doble inyección. También se puede personalizar a un tipo de cabezal de extrusora automática.
Marca El cabezal de la máquina está hecho en China y se puede personalizar a otras marcas como Eurotek, Unitek, Eurocab y Microdia
Abrazadera Hay dos mitades de la abrazadera de la cabeza de la máquina, con dos conjuntos de tornillos de tornillos sincronizados con la pinza de varilla. Se puede incluir una llave unidireccional, y se pueden personalizar otros tipos de abrazaderas de cabezales de la máquina.
Nivel de altura de la cabeza Adoptando una estructura de alfiler de localización doble de brida de la cabeza, el nivel de altura de la cabeza permanece sin cambios durante mucho tiempo.
Horno de percusión Tipo de elevación vertical eléctrica Tipo de secado, tubos de calefacción infrarrojos, con una potencia de calentamiento de 24kW. No se necesitan más de 5 minutos para alcanzar la temperatura más alta de 800 grados desde la temperatura ambiente. Tiene una longitud de 1 metro. Equipado con un módulo de temperatura de comunicación y control SCR, presenta una capa de aislamiento de silicato de alúmina y una cubierta externa de aislamiento de calor de acero inoxidable. Se utiliza para la forma rápida de las superficies de los cables después de la extrusión, protegiendo contra rasguños y daños causados ​​por las ruedas de guía de soporte posteriores.

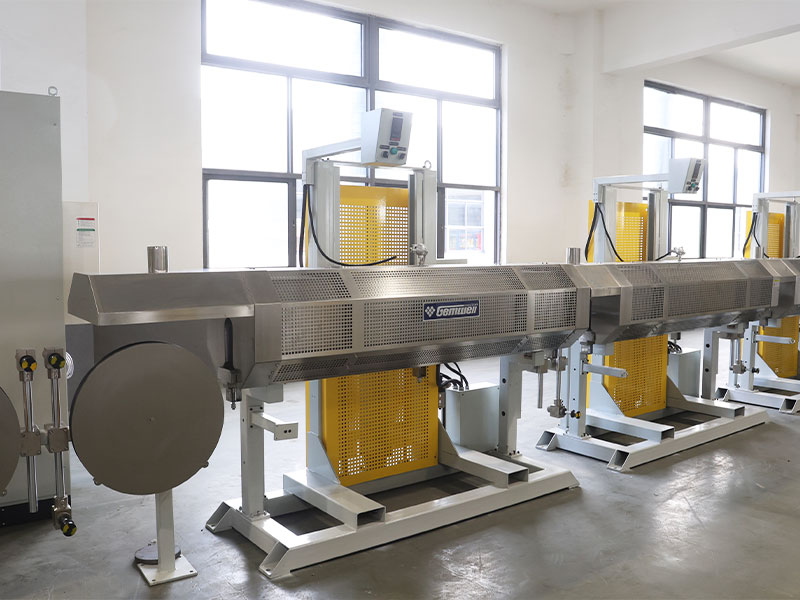

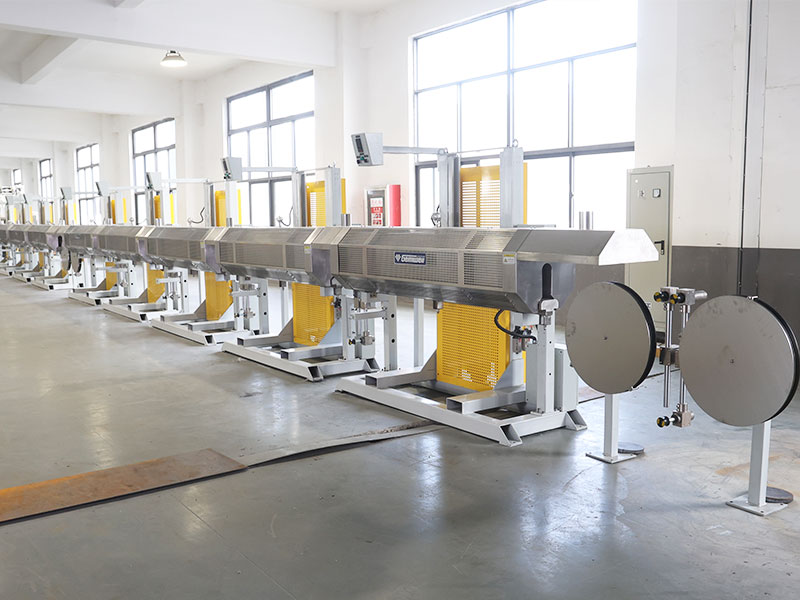

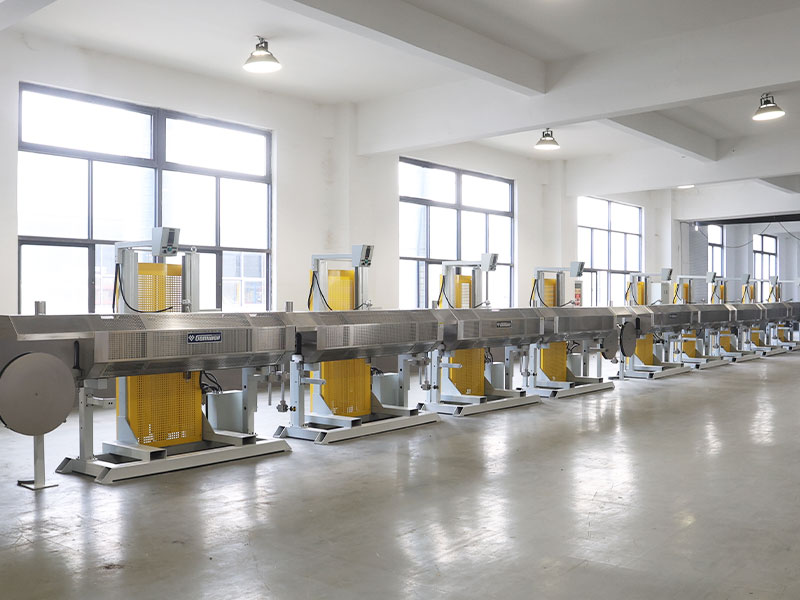

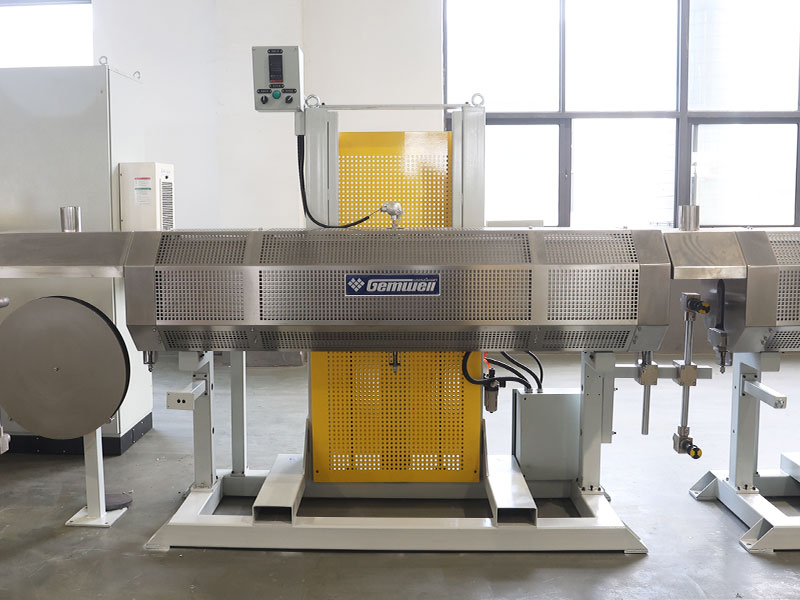

Horno de sinterización Tipo de elevación vertical eléctrica Tipo de secado, tubos de calentamiento de acero inoxidable, con una potencia de calentamiento de 12kW. No se necesitan más de 5 minutos para alcanzar la temperatura más alta de 600 grados desde la temperatura ambiente. Está segmentado en secciones de 2 metros. Equipado con un módulo de temperatura de comunicación y control SCR, presenta una capa de aislamiento de silicato de alúmina y una cubierta externa de aislamiento de calor de acero inoxidable. La entrada y la salida del horno están equipados con deflectores ajustables para reducir la pérdida de calor. Los cables pasan a través de la posición media del horno.
Impresora Se puede personalizar una impresora de inyección de tinta de tipo de agitación eléctrica con otros estilos de impresión o un dispositivo de inyección de dilución de gotas adicional.

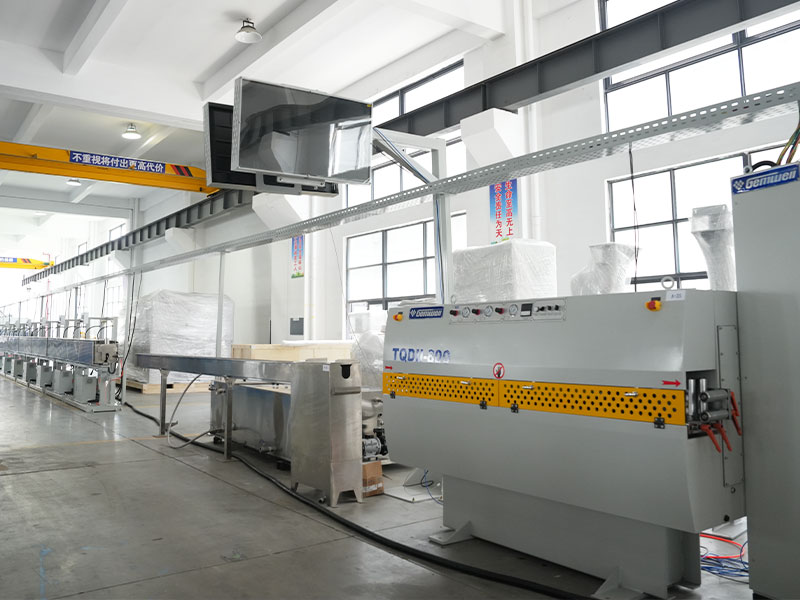

Tanque de agua de enfriamiento El tanque de agua en forma de U de 10 metros en forma de U incorpora enfriamiento de agua circulante. Hecho de material SUS304, se puede personalizar como un tanque de agua en forma de U de doble capa o con longitud personalizada.
Boquilla de soplado de aire de alta presión Boquilla de soplado de aire tipo flip, hecha de material de POM, presenta una estructura de soplado de doble etapa. Se instala en el tanque de agua de enfriamiento y el cable, y se pueden personalizar otros tipos de boquillas que soplan el aire.
Tipo de captán Capstán de doble rueda Capstan Caterpillar
Diámetro de la rueda de pez gordo Ø500 Tipo de doble rueda Ø600 Tipo de doble rueda Capstan Caterpillar de 800 kg
Potencia de captán Caja de cambios de Servo Motor de 3.7kW Servo Motor Gearbo de 5.5kW
Soporte de tensión de acumulación de alambre Soporte de tensión de acumulación de alambre horizontal, longitud total de 12 metros, 10 surcos 9 surcos en la rueda de almacenamiento de alambre, almacenamiento total de alambre de 180 metros, tensión de embrague de polvo magnético, vertical u otros tipos son personalizables.
Diámetro de la rueda de acumulación de alambre Ø300, la especificación del diámetro de la rueda se puede personalizar Ø400, la especificación del diámetro de la rueda se puede personalizar Ø550, la especificación del diámetro de la rueda se puede personalizar
Mostrador Contadores de medidor de tipo de rueda a presión, circunferencia de la rueda del medidor de 500 mm, detección del codificador, coeficiente de corrección del medidor ajustable y otros tipos de contadores de medidores son personalizables.

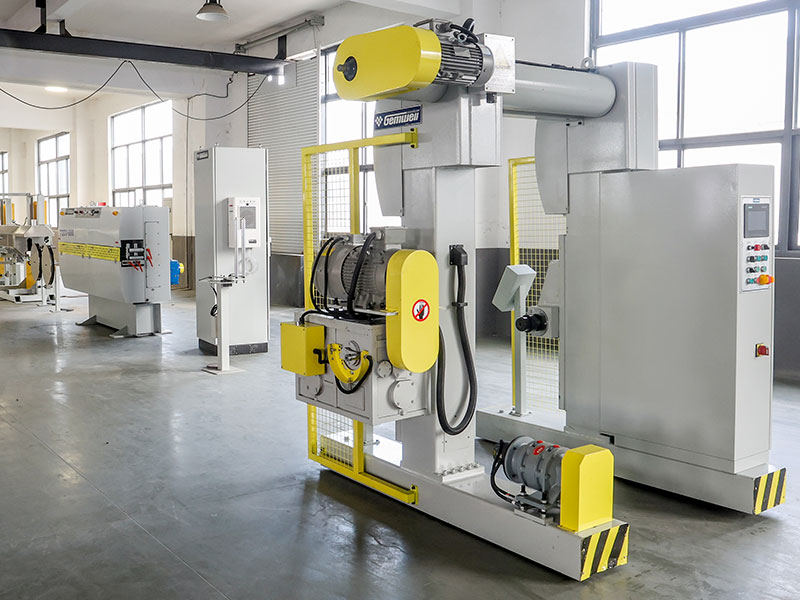

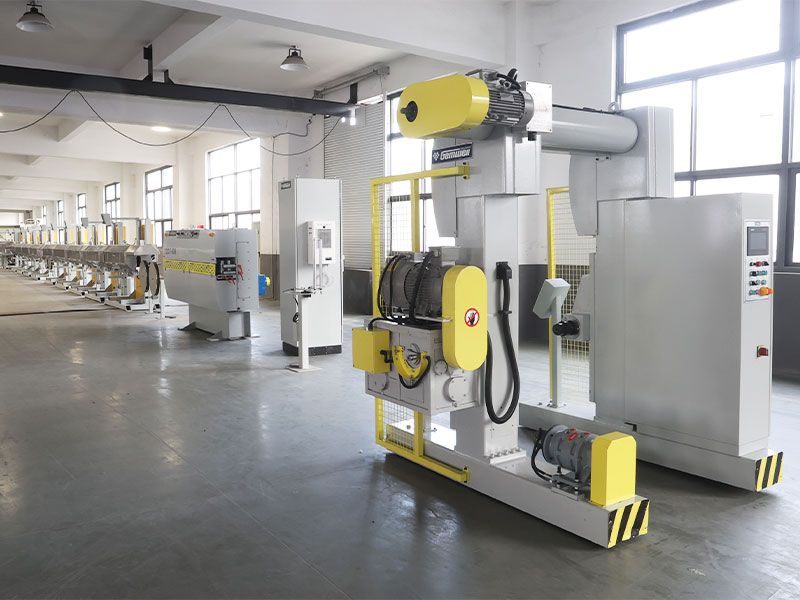

Tipo de recogida Tomado de alambre sin eje de doble cabeza, levantamiento eléctrico, otros tipos son personalizables. Tipo de tierra del portal, otros tipos son personalizables.
Especificaciones de carrete de recogida Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Poder de recogida Caja de cambios de motor de 3.7kw Caja de cambios de motor de 5.5kw
Calibre de diámetro láser Made de diámetro de un solo eje hecho en chiano, que mide la precisión de 0.001, se pueden personalizar otras marcas como Sikora/Zumbach/Proton/Takikawa.
Probador de chispa de frecuencia industrial Probador de chispa de alto voltaje de tipo de cuentas de china, rango de voltaje de 0-15kV, otras marcas personalizables como Clinton/Sikora/Proton
Control de la caja eléctrica El gabinete Victor Electric de pintura con recubrimiento de llamas ambientalmente frecuente, Weinview de 10 "HMI, Siemens PLC, Scheider Switches, RKC Tempermo Controller. Las marcas de motor y convertidores de frecuencia son personalizables.
Poder bruto 280kw 320kw 350kw


Elementos de personalización opcionales

Cazador frontal Ø500 Capstan delantero de doble rueda se puede personalizar Ø600 se puede personalizar el cable delantero de doble rueda Se puede personalizar Ø800kg Caterpillar Front Capstan

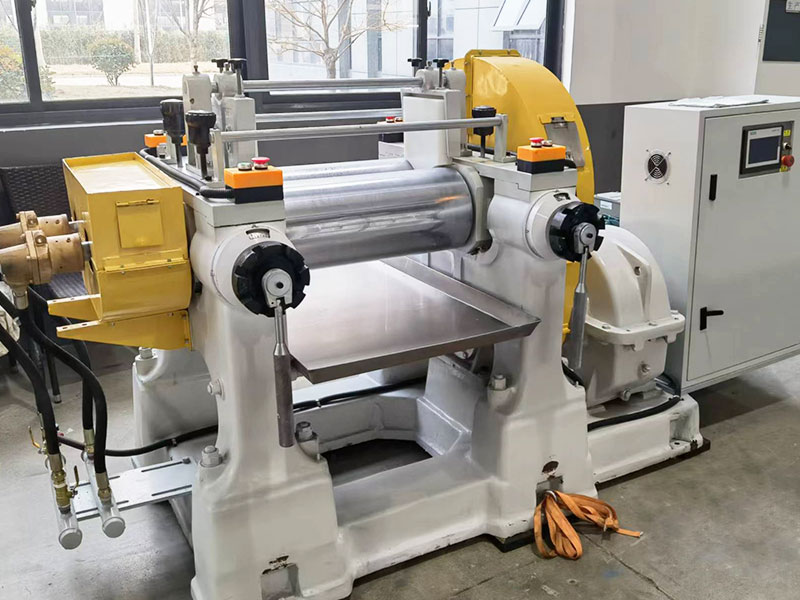

Mezcladora de refinación de goma abierta Se puede personalizar la batidora de refinación de goma abierta

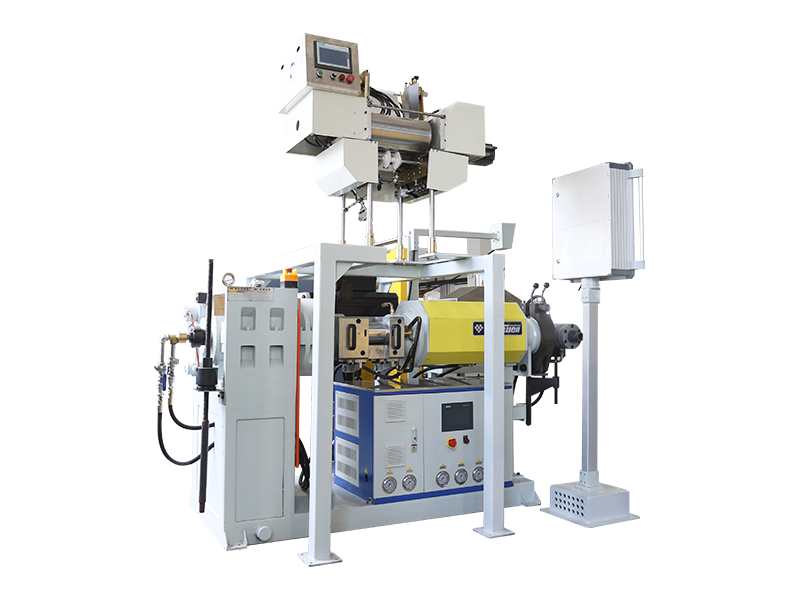

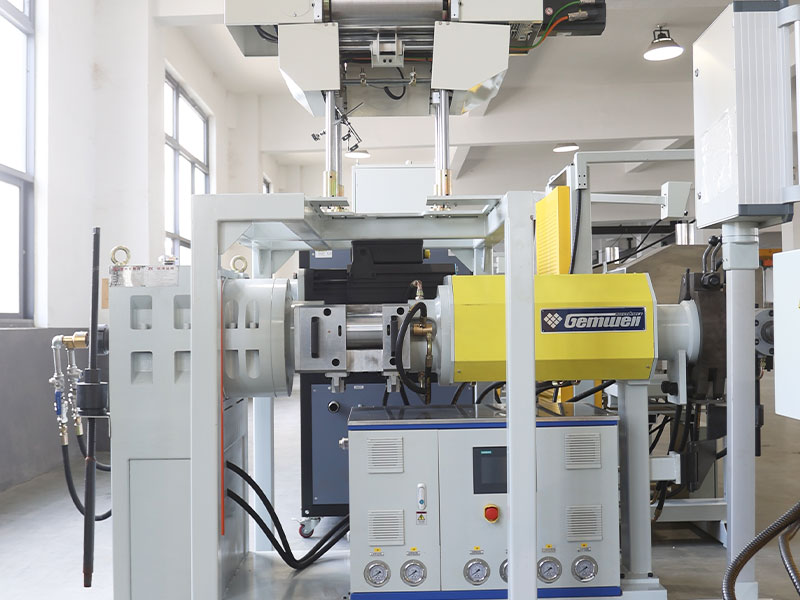

Máquina de alimentación de goma automática Se puede personalizar una máquina de alimentación de goma automática e instalarse sobre la tolva de alimentación de la máquina principal, guardando la operación de alimentación manual.
Extrusoras para inyección/extrusión de capa interna/extrusión de capa externa Se pueden personalizar las máquinas de extrusión para inyección, extrusión de capa interna o extrusión de capa externa, con un diseño preferido en forma de V.
Detección de presión Una presión Se puede agregar una válvula de seguridad a prueba de sensores o explosiones a la placa de brida de la cabeza de la máquina.
Extractor de vacío Los dispositivos de vacío se pueden agregar a la entrada del cabezal de la máquina.
Máquina de poder Opción personalizable para agregar una máquina de polvo de tipo de agitación eléctrica o una máquina de polvo electrostática ambientalmente amigable.
Máquina de cortar alambre Opción personalizable para agregar una máquina de corte de alambre.
Plato en espiral Opciones personalizables para agregar una placa de enrollamiento simple o rápida.
Máquina enrollable Opción personalizable para agregar una máquina enrollable.
Máquina de secado de la bomba de aire Opción personalizable para agregar una máquina de secado de bomba de aire.
Detector global Opción personalizable para agregar características de detección de bultos al instrumento de medición en el indicador de diámetro de las marcas chinas, o personalizar otras marcas como Sikora/Zumbach/Proton/Takikawa.
Impresora de inyección de tinta IMaje/KGK/Leibinger es personalizable.
Medición de excentricidad Beta/Sikora/Zumbach/Proton/Takikawa es personalizable.
Tablero de visualización electrónica colgante Opción personalizable para agregar una pantalla electrónica LED de doble cara u otros tipos.
Sistema de gestión de recetas inteligente Opción personalizable para agregar un sistema inteligente de gestión de fórmulas, almacenar datos como tensión de alambre, temperatura de precalentamiento, diámetro exterior de extrusión, espacio de alambre y presión de aire en el PLC. Utilizando el modo de comunicación de bus Profinet, admitiendo la recopilación e importación de datos de MES, acceso de un solo clic al proceso de producción, un comienzo de un solo clic y realizando la producción inteligente digital.
Equipo auxiliar periférico Soporte para personalizar equipos auxiliares periféricos adicionales o una línea de extrusión personalizada especial.
Cableado eléctrico Cape de cable de cable superior de 2.5 metros, tuberías de aire, cables de señal y cable de alimentación dispuesto con aislaciones, entrada de alambre desde la parte superior de la caja de control eléctrico, métodos alternativos personalizables.
Regulaciones y estándares de seguridad Fabricado de acuerdo con los estándares de seguridad de CCC chinos, personalizables de acuerdo con los estándares de seguridad CE/CSA/UL.
Normas de fuente de alimentación 3 fase 380V/50Hz, personalizable para diferentes voltajes y frecuencias en varios países y regiones.




Características del producto

Enhebrado rápido: Simplemente presione el botón para elevar la cámara de calefacción. La cámara del horno se baja al sello y se calienta después de enroscar el cable.

Diseño a prueba de fugas: Las estructuras únicas de sellado y posicionamiento aseguran que la brida no gotee el material, y el nivel de altura del cabezal de extrusión permanece estable incluso para el uso a largo plazo.

Protección de fallas: Equipado con una función tolerante a fallas para el horno de calefacción. En caso de daño parcial a los elementos de calefacción, causando una caída de temperatura, el equipo solo sonará una alarma, reducirá la velocidad de funcionamiento y continuará asegurando la producción normal de cables de larga duración.

Eficiente y ecológico: La entrada y la salida del horno están equipadas con deflectores ajustables para reducir la pérdida de calor. Además, la entrada y la salida del horno están equipadas con respiraderos de humo para mantener un ambiente de producción limpio.

Inteligente: Un sistema de gestión de fórmulas inteligente puede ser personalizable. Tiene acceso con un solo clic a la fórmula SOP, la preparación de inicio de un solo clic, el inicio de un solo clic y el control inteligente.

Mantenimiento fácil: Los clientes fuera de China pueden personalizar el uso del sistema de control de bus Profinet, que garantiza la transmisión de señal de interferencia rápida y baja. Mientras haya una red de comunicación en cualquier país o región, la detección remota de fallas, la solución de problemas y los servicios de mantenimiento se pueden implementar rápidamente.
