Línea de extrusión de envoltura PVC/PE/PP/PU

Extrusión de funda de cable PVC/PE/PP/PU

El cable de extrusión de la vaina PVC/PE/PP/PU es un equipo no estandarizado con personalización. El modelo de máquina principal es generalmente de 70-150 mm, que se usa comúnmente en los métodos de producción de extrusión de envoltura de alambre y cable. El material extruido tiene baja viscosidad, buena fluidez y baja resistencia, fácil de plastificar y formar. Una extrusora de la vaina deseable tiene las siguientes características: plastificación uniforme de tornillo, control de temperatura preciso, conveniencia, ajuste fácil en la desviación de la cabeza de la máquina, superficie de la vaina lisa sin marcas de moldeo, rueda guía lisa sin daños en el cable, tolerancia de alambre estable, una estructura de alambre de alambre estable y una tensión de recompensa estable y recién salido de pago, cambiando los enfrentamientos de la ascenso y el pago sin detener la máquina, la estructura de la matriz de trabajo bello y el alambre. Diferentes usuarios tendrán diferentes necesidades al ordenar esta máquina. Nuestra empresa puede apoyar la personalización personalizada de acuerdo con las necesidades del usuario. En términos de hardware, podemos proporcionar una variedad de modelos y marcas de accesorios centrales para que los usuarios elijan. En términos de software de control eléctrico, también podemos proporcionar métodos de control eléctrico económicos y prácticos o avanzados. Debido a diferentes configuraciones generales, el precio de esta máquina también varía mucho. Por lo tanto, el factor principal que determina el precio de esta máquina es el posicionamiento del nivel de configuración del producto del usuario. Además, debido a que este producto es un equipo personalizado no estandarizado con solo una pequeña cantidad de producción, lleva un período más largo para el diseño, la fabricación, la instalación y el ciclo de depuración es largo. Los usuarios deben reservar suficientes ciclos de adquisición para lograr la entrega deseable del producto.

Consulta +
ANTERIOR：No hay artículo anterior
SIGUIENTE：No hay artículo siguiente
Detalles de Producto

Componentes

● Puesto de pago
● Soporte de tensión
● Stand de enderezado

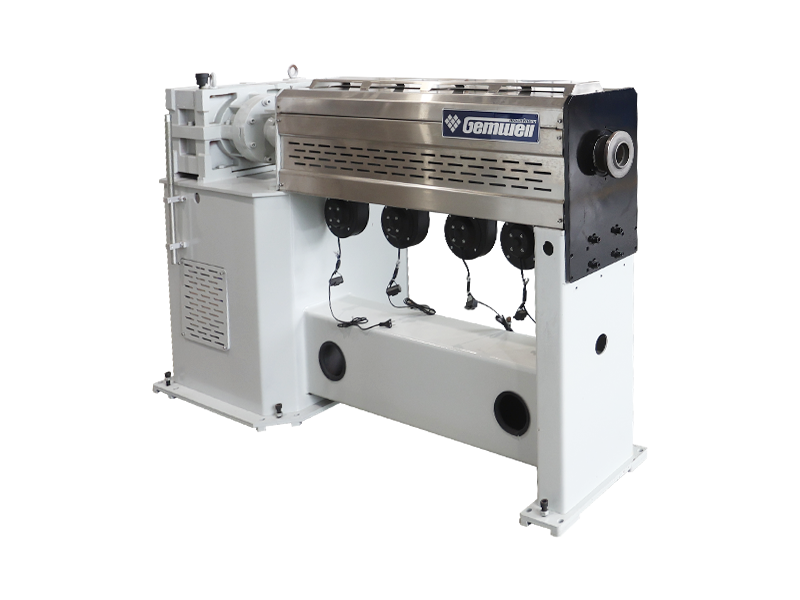

● Extrusor principal
● Cabeza extrusina
● Máquina de secado de materiales
● Canal
● Impresora
● Tanque de agua de enfriamiento
● Boquilla de aire
● Cabrestante
● Soporte de acumulación de alambre
● Mostrador
● Calibre de diámetro láser
● Probador de chispa de frecuencia industrial
● Comenzar
● Caja de control de electricidad

Especificaciones técnicas

Parámetros técnicos principales 70 Tipo 80 Tipo 90 Tipo 100 tipo 120 Tipo Tipo de 150
Tipos de alambre adecuados Adecuado para cable de datos, cable de computadora, cable de alta frecuencia, cable de potencia eléctrica, cable de alimentación y otro cable por vaina extruida.
Rango de núcleo Ø2-8 mm Ø3-10 mm Ø5-14 mm Ø8-16 mm Ø16-36 mm Ø30-60 mm
Diámetro exterior terminado Ø3-10 mm Ø4-12 mm Ø6-16 mm Ø10-20 mm Ø18-40 mm Ø35-65 mm
Rango de velocidad del cable 30-200m/min 20-150m/min 10-80m/min
Estructura de máquinas Tome la cabeza del extrusor como el eje central, todas las partes, desde la recompensa hasta la recaudación, se distribuye linealmente. La línea de extrusión estándar tiene una altura central de 1 metro y una longitud total de 30-40 metros
Tipo de pago de cable Pastel de pago sin eje, levantamiento eléctrico. El tipo de potencia de pago se puede personalizar para que esté activo o pasivo, y el tipo de soporte de pago también se puede personalizar, como el tipo de eje/tipo de cuna de portal.
Especificación de carrete de pago Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Poder de pago Motor de engranaje de 3.7kw Caja de cambios de motor de 5.5kw
Tipo de tensión de pago Marco de tensión del riel de deslizamiento vertical o marco de tensión de palanca de eje, personalizable en otros estilos Marco de tensión de palanca de eje, personalizable en otros estilos
Marco de alisado Soporte de alisado del conductor de cinco ruedas, el diámetro exterior de la rueda de alisado del conductor está Ø100, equipado con caja de herramientas.
Salida de pegamento extrusor 130 kg/h 150 kg/h 220 kg/h 270 kg/h 380 kg/h 560 kg/h
Poder extrusor 30kw 37kw 45kw 55kw 75kw 132kw
Parámetro de tornillo L/D: 26: 1, relación de compresión: PVC 2.7 Tornillo de rosca doble/PE 3.2 Tornillo de rosca simple/PP 3.2 Tornillo de rosca simple/PU 3.2 Tornillo de rosca única
Tipo de calefacción El cuerpo extrusor está hecho de bobina de calentamiento de aluminio fundido, el cuello extrusor está hecho de bobina de calentamiento de piel de cobre y la cabeza del extrusor está hecha de placa de calentamiento de aluminio fundido. La abrazadera/troquel de cabeza extrusor está hecha de placa de calefacción de cuarzo.
Control de temperatura Cuerpo extrusor 4 Subgadora de extrusora 1 Cello extrusor 1 Cabeza de extrusora 1 Die 1. Cuerpo extrusor 5 ALCURA EXTRISTER 1 CULO DE LA EXTRUDER 1 Cabeza de extrusora 1 Die 1. Cuerpo extrusor 6 ALCURA DEL EXTRISTER 1 TIPLO DE LA EXTRUDER 1 Cabeza de extrusora 1 Die 1.
Potencia de calefacción 18kw 22kw 27kw 32kw 40kw 60kw
Enfriamiento Ventilador centrífugo de cuatro etapas Fanático de cinco etapas Fanático de las seis etapas
Máquina de secado de materiales 50 kg 100 kg 150 kg
Plato de panal La máquina está hecha de 316 acero inoxidable sin electroplatación. Tiene una estructura de flujo guiada internamente, con agujeros de flujo interconectados por cementos sin esquinas muertas. La placa y la brida de panal se sellan con un sellador cónico para evitar fugas.
Tipo de cabeza Cabeza de máquina ajustable, la especificación de Hopper se personaliza de acuerdo con el diámetro del cable. Se puede diseñar con estructuras de una sola/doble capa. También se puede personalizar a un tipo de cabeza de extrusora de centrado automático.
Marca El cabezal de la máquina está hecho en China y se puede personalizar a otras marcas como Eurotek, Unitek, Eurocab y Microdia
Abrazadera Hay dos mitades de la abrazadera de la cabeza de la máquina, con dos juegos de altura de la varilla de tornillos sincronizamente. Se puede incluir una llave unidireccional, y se pueden personalizar otros tipos de abrazaderas de cabezales de la máquina.
Nivel de la cabeza Adoptando una estructura de alfiler de localización doble de brida de la cabeza, el nivel de altura de la cabeza permanece sin cambios durante mucho tiempo.
Canal Tanque de flujo ordinario, sin tanque templado de circulación de agua, hecho de material SUS304, la longitud estándar del tanque pequeño es de 1250 mm, se puede personalizar el tipo de temperatura constante.
Impresora Impresora de tinta de tipo de agitación eléctrica, otros tipos de impresión o agregar un dispositivo de inyección de diluyente de goteo se pueden personalizar.

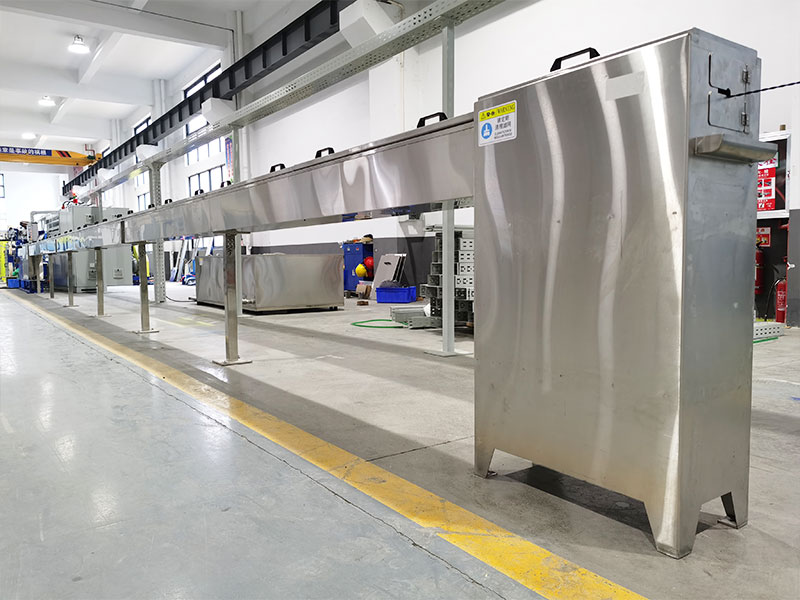

Tanque de enfriamiento de agua El tanque monocapa de 10 metros en forma de U, el enfriamiento de agua cíclica, el material SUS304 integrado, el tanque de doble capa en forma de U o la longitud del tanque se pueden personalizar.
Boquilla de alta presión La boquilla de aire abierto, con material de soplado de aire y POM de doble sección, colocada en un tanque móvil, tanque de enfriamiento, Capstán. Se pueden personalizar otros tipos de boquillas de aire.
Tipo de captán Capstan de doble rueda de rueda de aluminio anódico Capstan Caterpillar
Diámetro de la rueda de pez gordo Ø500 de dos ruedas Ø600 de dos ruedas, se puede personalizar con 800 ruedas u otros tipos 4 pares de cilindros, 800 kg 5 pares de cilindros, 1200 kg
Potencia de captán Caja de cambios de Servo Motor de 3.7kW Caja de cambios de servomotor de 5.5kW

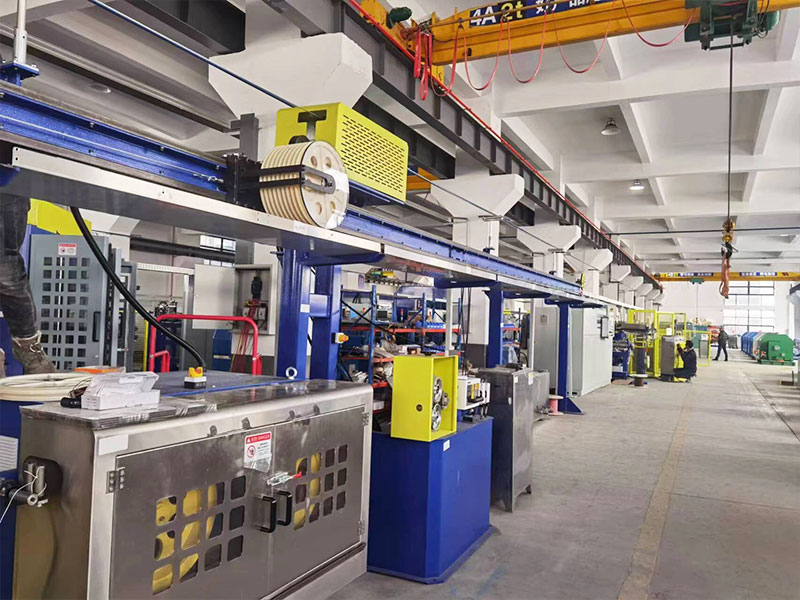

Soporte de tensión de acumulación de alambre Soporte de tensión de acumulación de alambre horizontal, longitud total de 12 metros, 10 surcos 9 surcos en la rueda de almacenamiento de alambre, almacenamiento total de alambre de 200 metros, tensión de embrague de polvo magnético, vertical u otros tipos son personalizables. No
Diámetro de la rueda de acumulación de alambre Ø300, la especificación del diámetro de la rueda se puede personalizar Ø400, la especificación del diámetro de la rueda se puede personalizar No
Mostrador Contador de medidores de tipo de rueda a presión, circunferencia de la rueda del medidor de 500 mm, detección del codificador, coeficiente de corrección del medidor ajustable, otros tipos de contadores de medidores son personalizables. Caterpillar Capstan con función de conteo de medidores, se pueden personalizar otros modelos.
Tipo de recogida Tetens sin eje de doble cabeza, levantamiento eléctrico, disposición de alambre de varilla de tornillo, otros tipos son personalizables. End Axial Foundation Toming, Modo de recogida de torque, otros tipos se pueden personalizar.
Especificaciones de carrete de recogida Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Poder de recogida Motor de engranaje de 3.7kw Motor de 5.5kW ＋ Caja de cambios

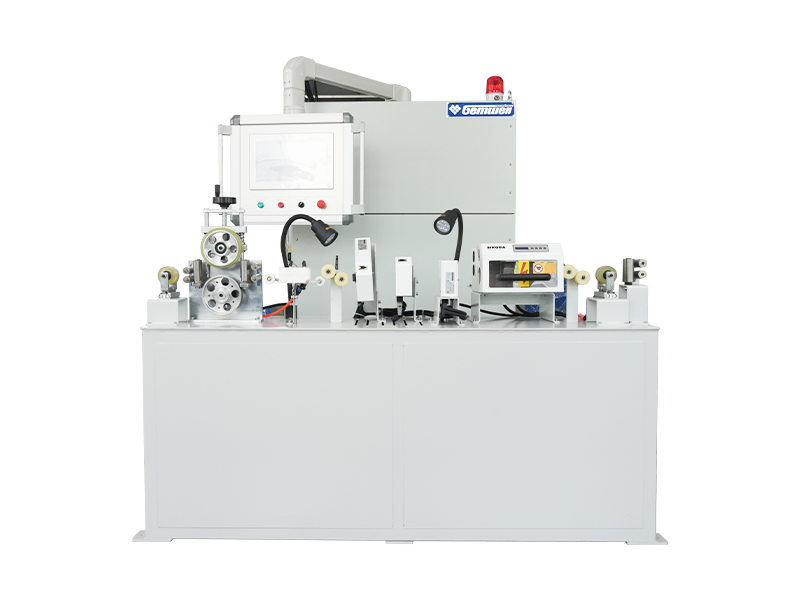

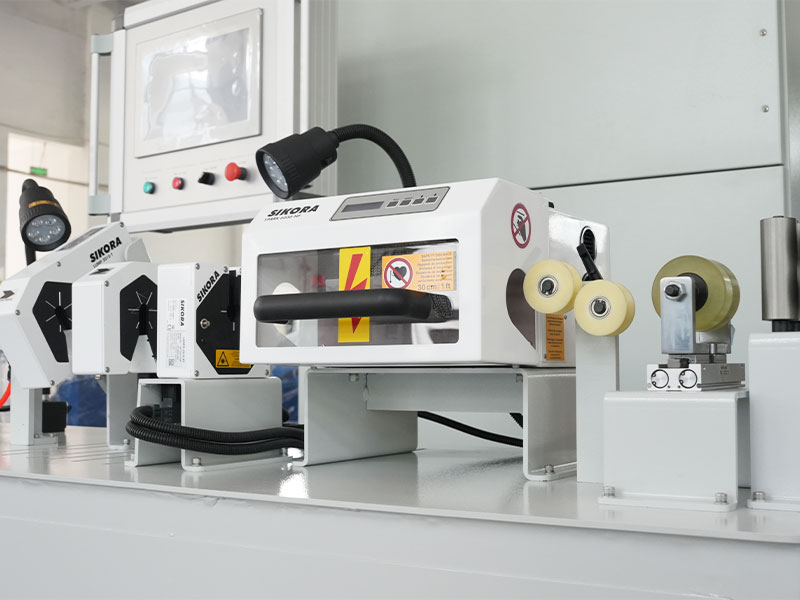

Calibre de diámetro láser Made de diámetro de un solo eje hecho en chiano, que mide la precisión de 0.001, se pueden personalizar otras marcas como Sikora/Zumbach/Proton/Takikawa.
Probador de chispa de frecuencia industrial Probador de chispa de alto voltaje de tipo de cuentas de china, rango de voltaje de 0-15kV, otras marcas personalizables como Clinton/Sikora/Proton
Control de la caja eléctrica El gabinete Victor Electric de pintura con recubrimiento de llamas ambientalmente frecuente, Weinview de 10 "HMI, Siemens PLC, Scheider Switches, el controlador de temperatura RKC, las marcas de motor y convertidores de frecuencia son personalizables.
Poder bruto 60kw 72kw 80kw 95kw 130kw 200kw


Elementos de personalización opcionales

Cazador frontal Ø500 Capstan delantero de doble rueda se puede personalizar Ø600 se puede personalizar el cable delantero de doble rueda Se puede personalizar Ø800kg Caterpillar Front Capstan

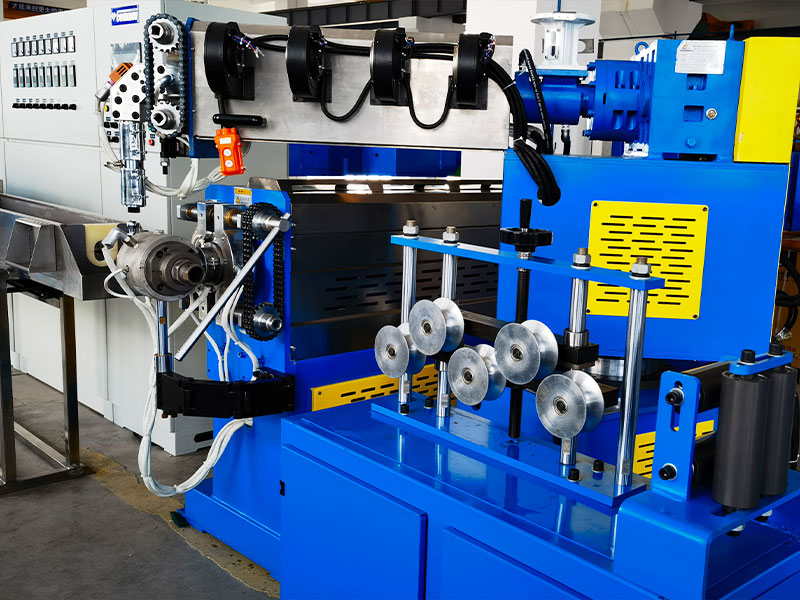

Máquina de inyección La máquina de inyección es personalizable, se prefiere la máquina de moldeo por inyección horizontal para la extrusión de la vaina.
Extrusor de capa interna/externa La extrusora de capa interna/externa se puede personalizar, con un diseño preferido en forma de V.
Detección de presión Una presión Se puede agregar una válvula de seguridad a prueba de sensores o explosiones a la placa de brida de la cabeza de la máquina.
Extractor de vacío Los dispositivos de vacío se pueden agregar a la entrada del cabezal de la máquina.
Batidora de lotes maestros de color espiral El mezclador de lotes Master Spiral Color es personalizable.
Máquina de poder Opción personalizable para agregar una máquina de polvo de tipo de agitación eléctrica o una máquina de polvo electrostática ambientalmente amigable.
Máquina de cortar alambre La máquina de corte de alambre es personalizable.
Plato en espiral Opciones personalizables para agregar una placa de enrollamiento simple o rápida.
Máquina enrollable de tipo 8 8 tipos de máquinas enrollables son personalizables.
Máquina de enrollamiento automático/máquina de envoltura La máquina/máquina de envoltura automática es personalizable.
Secador de soplado de bomba de aire El secador de soplado de la bomba de aire es personalizable.
Detector global Opción personalizable para agregar características de detección de bultos al instrumento de medición en el indicador de diámetro de las marcas chinas, o personalizar otras marcas como Sikora/Zumbach/Proton/Takikawa.
Impresora de inyección de tinta IMaje/KGK/Leibinger es personalizable.
Medición de excentricidad Beta/Sikora/Zumbach/Proton/Takikawa es personalizable.
Enfriador de agua El enfriador de agua es personalizable y el tanque tiene una estructura de aislamiento entre capas.
Tablero de visualización electrónica colgante Opción personalizable para agregar una pantalla electrónica LED de doble cara u otros tipos.
Sistema de gestión de recetas inteligente Opción personalizable para agregar un sistema inteligente de gestión de fórmulas, almacenar datos como tensión de alambre, temperatura de precalentamiento, diámetro exterior de extrusión, espacio de alambre y presión de aire en el PLC. Con el modo de comunicación del bus, admite la recopilación e importación de datos de MES, acceso de un solo clic al proceso de producción, una start-up de un solo clic y logra una producción inteligente digital.
Equipo auxiliar periférico Soporte para personalizar equipos auxiliares periféricos adicionales o una línea de extrusión personalizada especial.
Cableado eléctrico Cape de cable de cable superior de 2.5 metros, tuberías de aire, cables de señal y cable de alimentación dispuesto con aislaciones, entrada de alambre desde la parte superior de la caja de control eléctrico, métodos alternativos personalizables.
Regulaciones y estándares de seguridad Fabricado de acuerdo con los estándares de seguridad de CCC chinos, personalizables de acuerdo con los estándares de seguridad CE/CSA/UL.
Normas de fuente de alimentación 3 fase 380V/50Hz, personalizable para diferentes voltajes y frecuencias en varios países y regiones.




Características del producto

● Alto rendimiento de producción: Diseño optimizado para tornillos, resistente al desgaste, antiadherente, cromo sin caer, escondite sin pegamento, cambio de color rápido, velocidad de alta línea, alto rendimiento de producción.

● Amplia gama de aplicaciones: Dependiendo del tipo de materiales, se puede equipar con el tornillo de extrusora correspondiente, que puede proporcionar un tipo de gradiente de un solo tipo de subproceso, tipo de separación de doble hilo BM y otros tipos de tornillos.

● Diseño a prueba de fugas: Las estructuras únicas de sellado y posicionamiento aseguran que la brida no gotee el material, y el nivel de altura del cabezal de extrusión permanece estable incluso para el uso a largo plazo.

● Control de temperatura preciso: ± 1 ℃.

● Inteligente: El sistema inteligente de gestión de fórmulas puede ser personalizable. Tiene acceso con un solo clic a la fórmula SOP, la preparación de inicio de un solo clic, el inicio de un solo clic y el control inteligente.

● Mantenimiento fácil: Los clientes fuera de China pueden personalizar el uso del sistema de control de bus Profinet, que garantiza la transmisión de señal de interferencia rápida y baja. Mientras haya una red de comunicación en cualquier país o región, la detección remota de fallas, la solución de problemas y los servicios de mantenimiento se pueden implementar rápidamente.

Relacionado Productos
  • 0

    Tiempo de establecimiento

  • 0

    Área de construcción (m²)

  • 0

    Número de empleados

  • 0+

    Propiedad intelectual

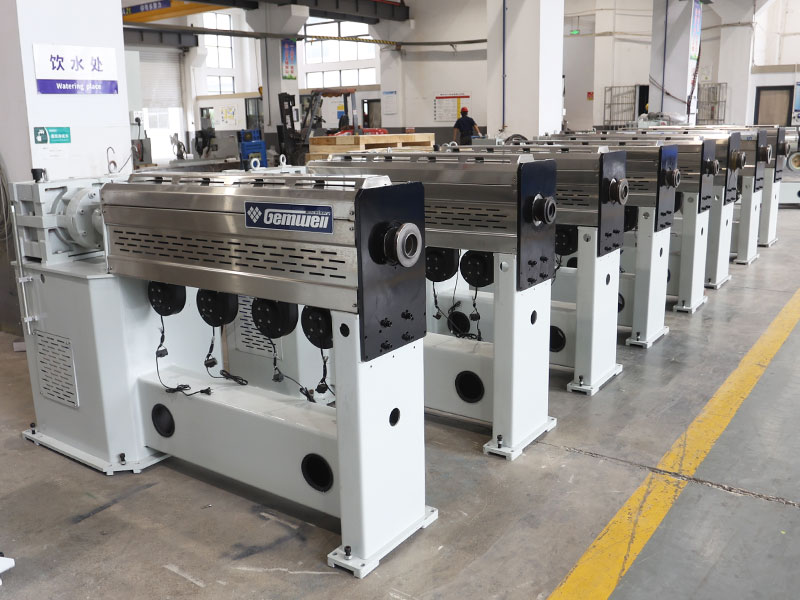

Una fábrica madura con la que puedes contar
