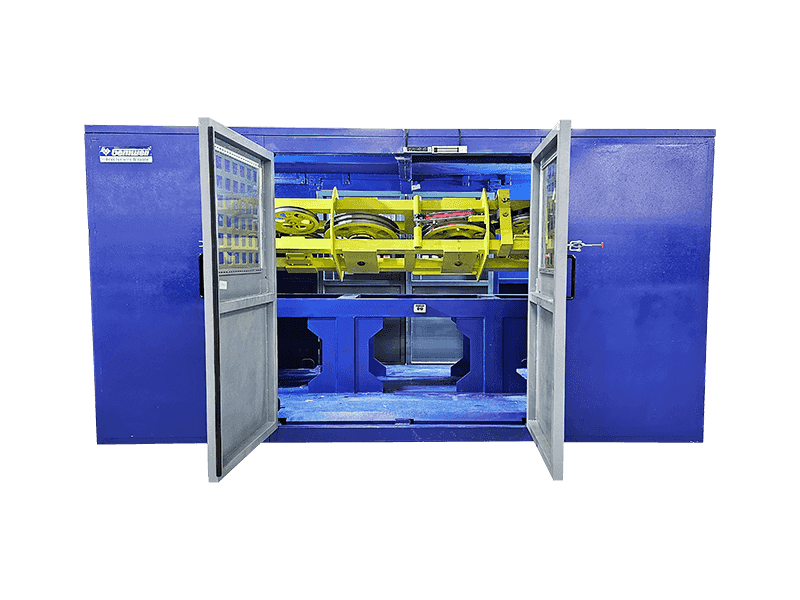

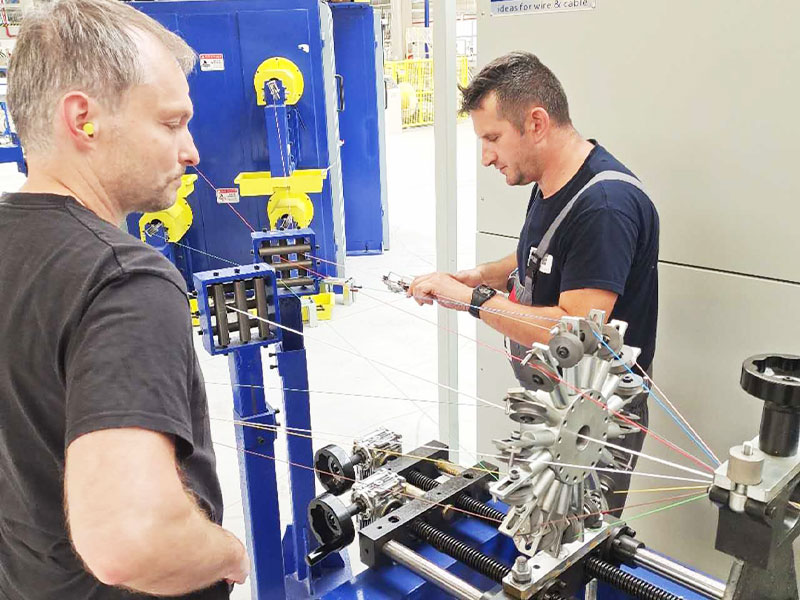

Máquina de torsión simple tipo cantiléver de alta resistencia (Capstán externo y toma de torque)

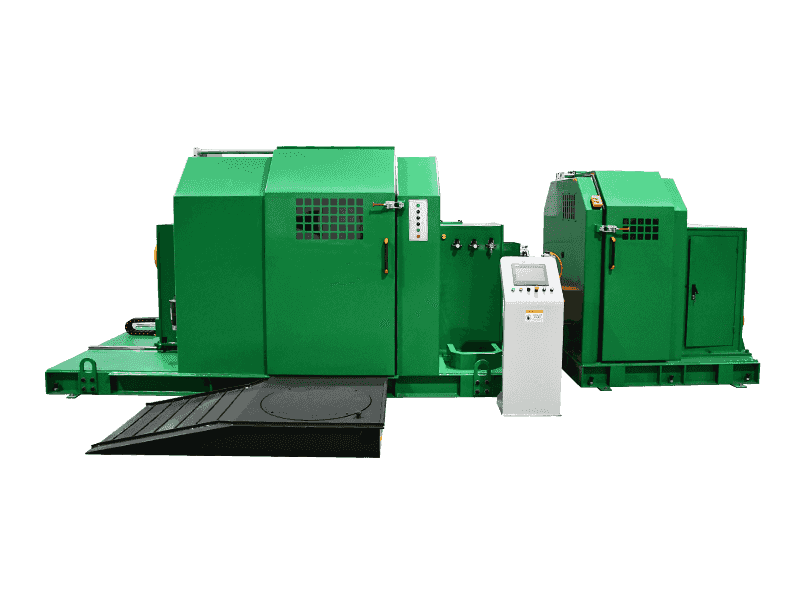

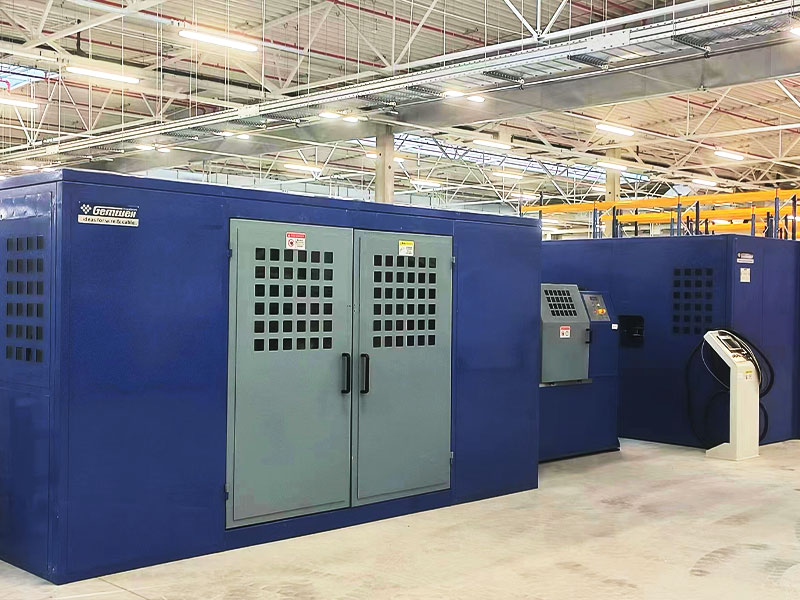

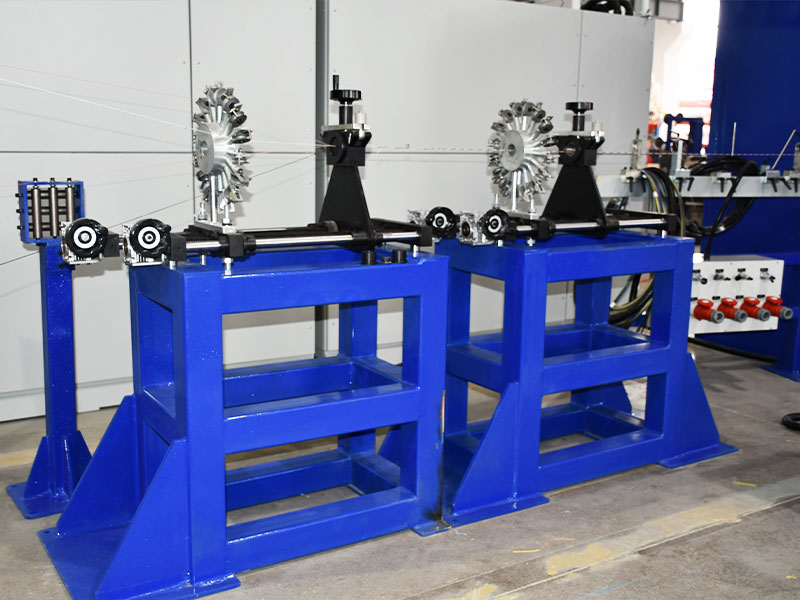

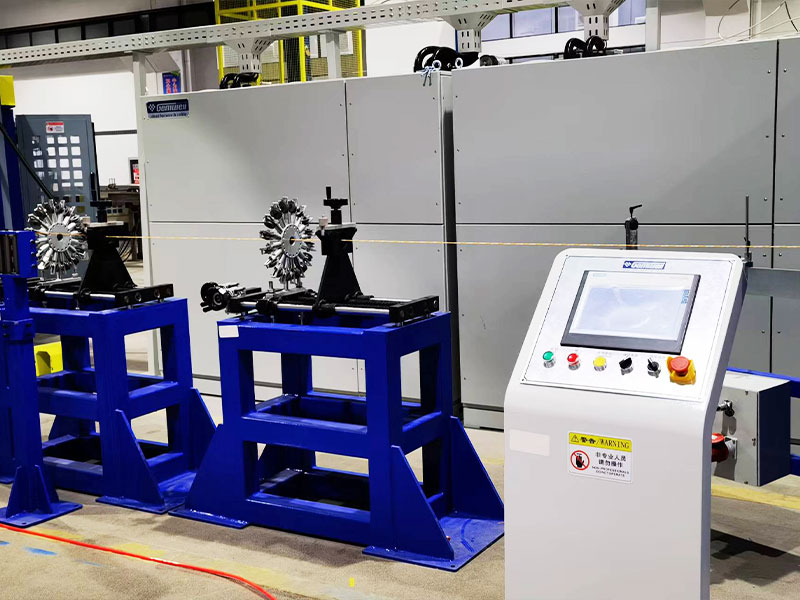

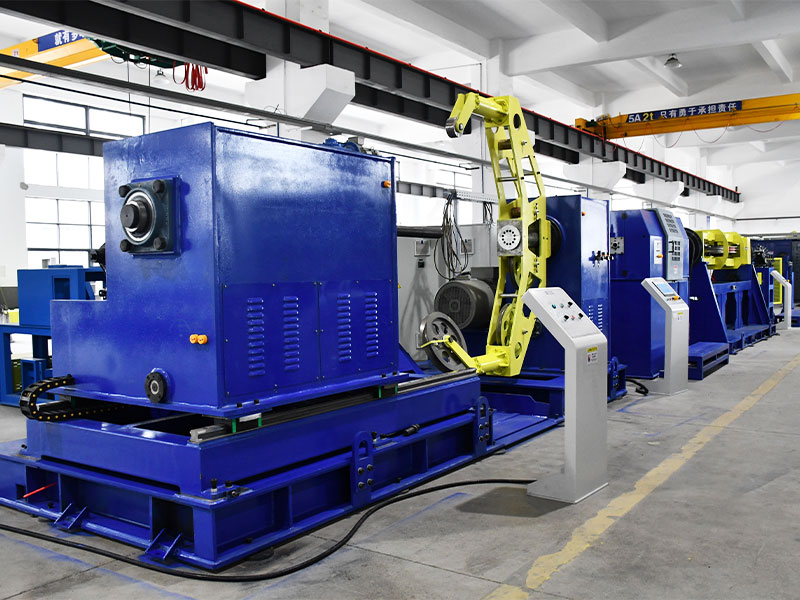

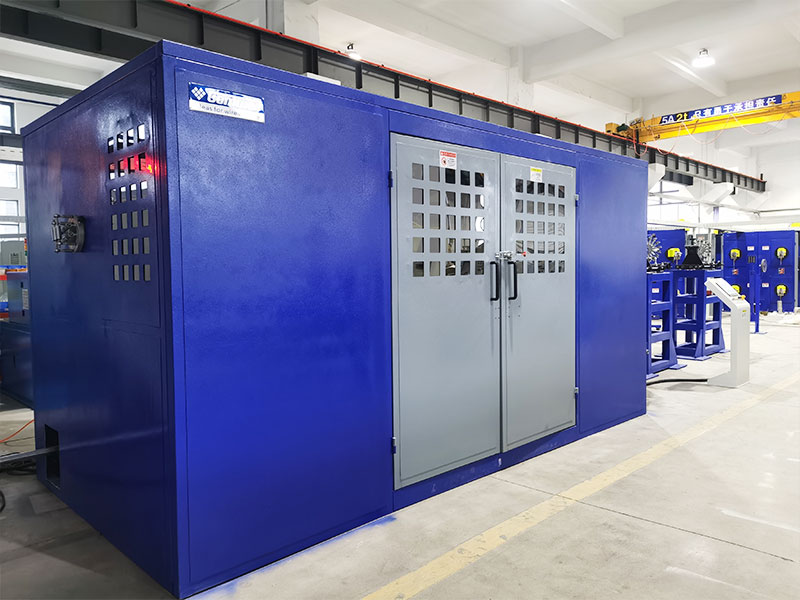

El voladizo de combate se separa del Capstan externo de la máquina de torcedura única de tipo de división de servicio pesado (Capstan externo y recogida de torque). Los dos están girados mecánicamente y giran sincrónicamente. El carrete de recogida está equipado con un motor de torque, y gira concéntricamente con el voladizo de aparejo. El motor en voladizo de aparejo impulsa el voladizo de varillas y la parte giratoria de Capstan externo para girar sincrónicamente a una velocidad constante; El motor de recogida impulsa el carrete de recogida para que gire y enrolle el cable a una velocidad variable. El Capstan externo está compuesto por una rueda Capstan y múltiples poleas de tensión de múltiples grados. El motor impulsa la rueda Capstan a girar, conduciendo los cables para avanzar y girar a una velocidad lineal constante. Se forma una diferencia de velocidad debido a la velocidad constante del voladizo y la velocidad variable del eje de recogida. La relación de diferencia de velocidad de rotación depende de la configuración de tono de variedad. Los cables retorcidos se enrollan en el carrete por la potencia del motor de recogida debido a la diferencia de velocidad. A medida que los cables se acumulan en el carrete de vacío a completo, el diámetro aumenta gradualmente. El sistema de control ajusta automáticamente la velocidad variable del motor de recogida, y el diferencial transversal automáticamente a la tercera velocidad de rotación variable al husillo de recogida. Así es como se mantiene la producción de cables retorcidos a una velocidad de línea constante. Esta máquina se puede equipar con diferentes tipos de equipos auxiliares, como bastidores de pago, máquinas de envoltura giratoria central y máquinas de envoltura longitudinal para realizar la torsión de varios cables con un diámetro exterior dentro de 10-30 mm. Tiene alta eficiencia de producción, fallas bajas y los productos de alambre terminados tienen excelentes indicadores de rendimiento. Este tipo es adecuado para cables que requieren calificaciones de mayor rendimiento.

Consulta +

Parámetros técnicos principales	Tipo de 630	Tipo de 800	1000TiPE	Tipo de 1250
Tipo de alambre adecuado	Es adecuado para cable de cadena de drenaje, cable de control, cable de alimentación, cable de datos, cable de alimentación y otros cables de núcleo de múltiples suaves en cableado de gran tamaño.
Especificación de cable de núcleo	Ø0.8-3.0	Ø1.5-4.0	Ø2.0-6.0	Ø3.5-8.0
Diámetro exterior del alambre randado	Ø3-8	Ø5-12	Ø7-18	Ø10-25
Especificaciones de pago	400-500	400-630	400-630	630-1000

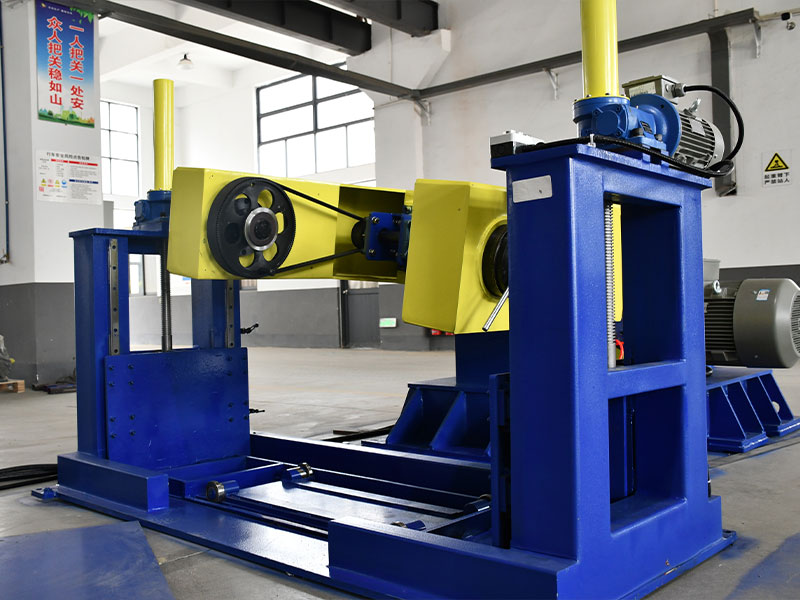

Tipo de pago	Se puede configurar con varios soportes de pago de potencia o pasivo como tipo de eje, tipo sin eje, tipo de giro de espalda, etc.
Especificaciones de recogida	630x475	800x600	1000x750	1250x950
El agujero interno de la bobina	Ø80		Ø127
Estructura general de la máquina	Tome la línea central del modelo principal de un solo giro como un eje, la línea de producción desde la recaudación hasta la recaudación se distribuye linealmente en la estructura de tipo dividido.
Morir	El molde se fija en el orificio del molde detrás del concentrador de alambre, con un diámetro exterior estándar del molde de 25.
Método Back Twist	La configuración estándar incluye una máquina de pago de giro de espalda impulsada por energía o pasivo, que puede lograr un recompensa de retroceso y una formación de cable flexible. También se pueden personalizar otros tipos de bastidores de pago.
Relación de torsión de espalda	0-120%
Dirección	S/Z
Velocidad de rotación de una sola máquina de torsión	Max600rpm	Max500rpm	Max400rpm	Max320rpm
Rango de velocidad de alambre	20-80	20-80	20-80	20-80
Tono retorcido de alambre	20-120	30-180	40-250	50-350
Precisión	Cuando se opera a una velocidad constante, la precisión del tono está dentro de ± 1.5 mm. Durante el proceso de inicio/parada, la precisión del tono está dentro de ± 3 mm.
Material en voladizo	Estructura de tubería de acero rectangular liviano y de baja resistencia al aire.
Potencia en voladizo	18.5kw	30kw	45kw	55kw
Freno de motor principal	Freno de disco neumático	Freno de disco hidráulico
Tipo de captán	El Capstan externo es el sistema de cable de giro de doble rueda con rueda conducida, que toma el cable a través del diámetro acumulativo del devanado dinámico del carrete de recipiente. Y el codificador detecta la velocidad de línea de toda la máquina, proporcionando retroalimentación de velocidad PID al motor de recogida.
Tipo de captán	El cable giratorio se coloca frente al tornado principal, separado de la unidad principal. El cuerpo giratorio es impulsado por un motor independiente. Tiene un sistema Capstan de doble rueda múltiple, con la rueda Capstan como la rueda fija. El motor externo impulsa la rueda de cable a girar a través de una estructura mecánica. La rueda impulsada es la rueda libre que puede tener desplazamiento recíproco lineal. El servomotor externo transmite tensión constante a la rueda accionada a través de la transmisión mecánica. Cuando el cable tira de la rueda accionada, genera una señal de voltaje, proporcionando control de retroalimentación de torque PID al motor de recogida.
Diámetro de la rueda de pez gordo	Ø250	Ø350	Ø500	Ø700
Potencia de captán	3.7kw	5.5kw	22kw	30kw
Motor de tensión de la rueda conducida	Servo Motor de 3.7kw	Servo Motor de 5.5kw	Servo Motor de 7.5kw	Servo Motor de 11kw
Levantamiento de carrete anfitriones	El levantamiento eléctrico de la paleta hidráulica y el carrete de recipiente están libres de barreras para acceder al mainframe.
Método de ajuste de carrete	Carrete de recogida de tuerca de cono superior
Peso de carga de carrete	Max400kg	Max600kg	Máx1000 kg	Max1500 kg
Potencia de carrete de recogida	18.5kw	30kw	45kw	55kw
Disposición de posición del cable de recogida	1.5kw
Detección de corredor de material de pago	Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.
Tipo de tensión de pago	El estándar es ajustar la tensión moviendo o agregando/eliminando bloques de peso, y también se puede personalizar para ajustar la tensión utilizando un servomotor.
Tipo de tensión de recogida	Servo Motor de 2.2kw	Servo Motor de 2.2kw	Servo Motor de 3.7kw	Servo Motor de 3.7kw
Material de cinta	Al, Mylar, cinta de algodón, tela no tejida
Diámetro exterior del carrete de cinta	Ø350		Ø450
Ancho de cinta	5-30 mm		8-40 mm
Agujero de un carrete de cinta	50.8/76 Universal
Potencia de grabación	2.2kw		3.7kw
Velocidad de grabación	Max1800rpm		Max1500rpm
Unidades de tensión de grabación	Estándar para usar embrague de polvo magnético, el embrague de histéresis se puede personalizar.
Longitud de almacenamiento de tiras de grabación	400 mm, cambio de tira sin cortar el cable.
Inspección de rotura de tiras	Parada automática cuando la tira está a punto de agotarse y romperse
Tasa de superposición	0-50%, configuración del programa
Unidades de tensión longitudinales	Estándar para usar embrague de polvo magnético, el embrague de histéresis se puede personalizar.
Moho longitudinal	Se pueden personalizar tubos de envoltura de costuras y otros tipos.
Visualización de tensión	El estándar es sin pantalla de tensión. Tipo de comunicación Sensor de presión digital, alarma de desbordamiento de tensión y apagado automático se pueden personalizar.
Gestión de fórmulas	Un sistema de gestión de formulación personalizado permite datos como tensión, temperatura, diámetro extrínseco, tono, S/Z, distancia de devanado de línea y presión barométrica en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad	La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Detección de chispa	El probador de chispa se puede personalizar.
Estándares de potencia	El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.
