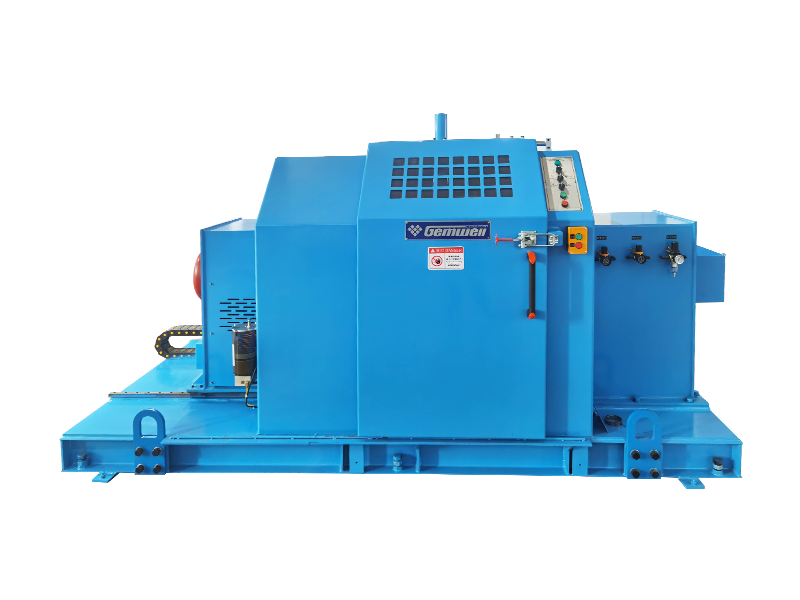

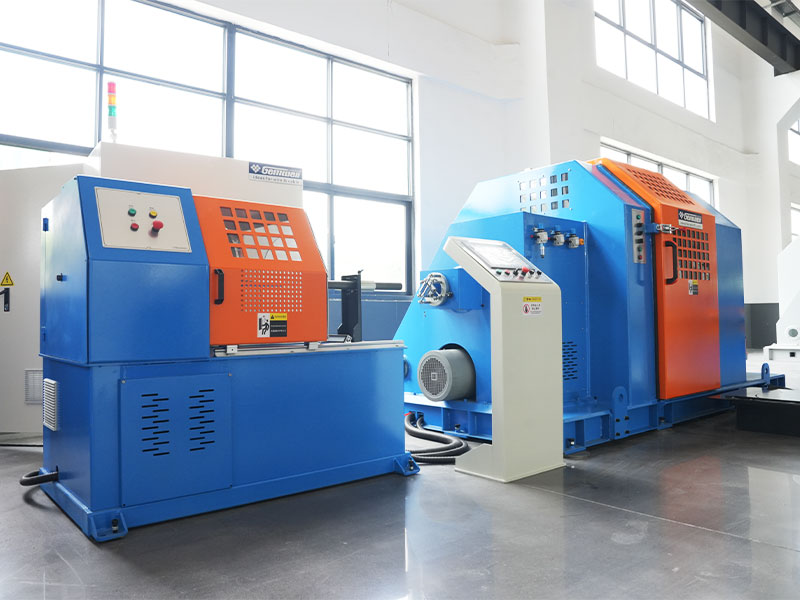

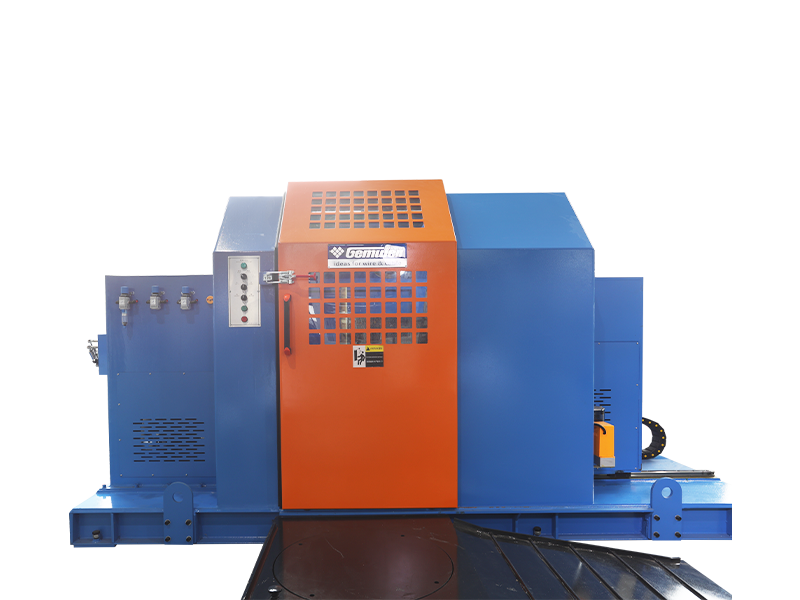

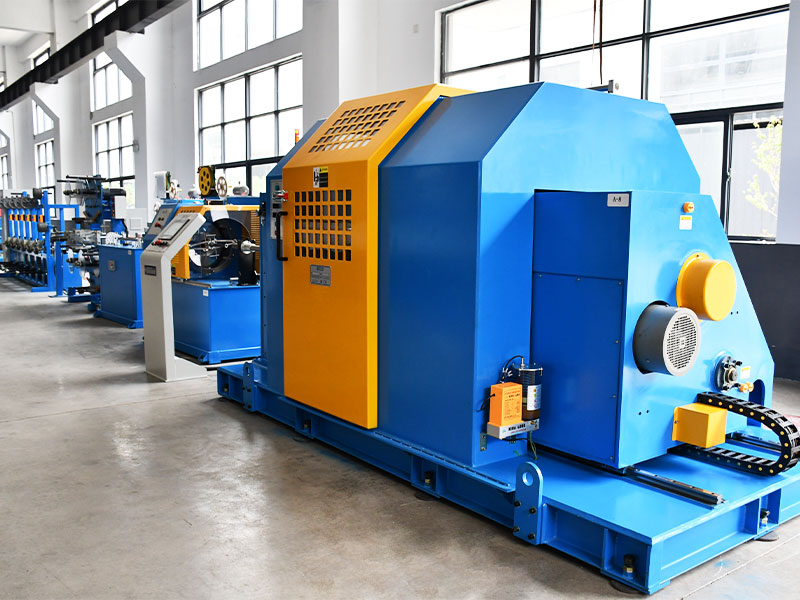

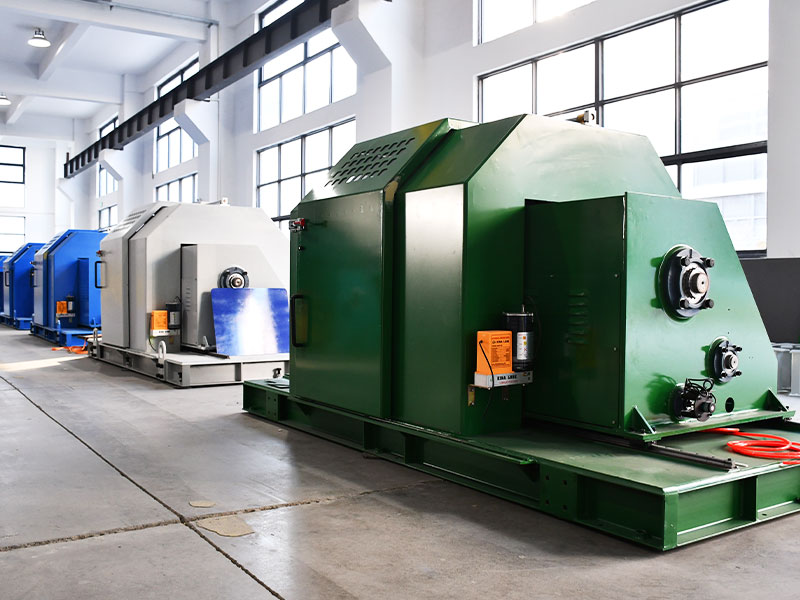

Máquina de torsión simple tipo cantiléver de velocidad diferencial (sin polea de capstán)

Tipo de abogado diferencial de velocidad El voladizo de torcedura en voladizo (sin polea de Capstan) tiene un pivote de trasmisión mecánico entre el voladizo de apartamento y la recepción a través del eje de transmisión y el diferencial. El motor en voladizo de aparejo impulsa el voladizo de varilla y el diferencial para rotar sincrónicamente a una velocidad constante, transmitiendo la primera velocidad constante al diferencial; El motor en el extremo de recepción transmite la segunda velocidad variable al diferencial a una velocidad variable. La primera velocidad constante y la segunda velocidad variable se sintetizan en una tercera velocidad variable para impulsar el husillo de recogida para girar y tomar el cable. Se forma una diferencia de velocidad de rotación entre la velocidad de rotación constante del voladizo de variable y la velocidad de rotación variable del husillo de recogida. La relación de diferencia de velocidad de rotación depende de la configuración de tono de variedad. Los cables retorcidos se enrollan en el carrete debido a la diferencia en la velocidad. A medida que los cables se acumulan en el carrete de vacío a completo, el diámetro aumenta gradualmente. El sistema de control ajusta automáticamente la segunda velocidad variable del motor del husillo de recogida, y el diferencial transversa automáticamente a la tercera velocidad de rotación variable al husillo de recogida. Así es como se mantiene la producción de cables retorcidos a una velocidad de línea constante. Esta máquina puede estar equipada con diferentes tipos de equipos auxiliares, como bastidores de pago, máquinas de cinta giratoria central y máquinas de cinta longitudinal para realizar la torsión de varios cables con un diámetro exterior dentro de los 25 mm en cables. Tiene alta eficiencia de producción, fallas bajas y rendimiento de alto costo.

Consulta +

Parámetros técnicos principales	Tipo de 630	Tipo de 800	1000 tipo	Tipo de 1250
Tipo de alambre adecuado	La máquina es adecuada para la torsión y el cableado de cables de núcleo múltiple suave, incluidos cables de alta frecuencia, cables de datos, cables de computadora y cables de alimentación.
Especificación de cable de núcleo	Ø0.8-3.0	Ø1.5-4.0	Ø2.0-6.0	Ø3.5-8.0
Diámetro exterior del alambre randado	Ø3-8	Ø5-12	Ø7-18	Ø10-25
Especificaciones de pago	400-500	400-630	400-630	630-800
Tipo de pago	Se puede configurar con varios soportes de pago de potencia o pasivo como tipo de eje, tipo sin eje, tipo de giro de espalda, etc.
Especificaciones de recogida	630x475	800x600	1000x750	1250x950
Agujero interno de la bobina	Ø80	Ø80	Ø127	Ø127

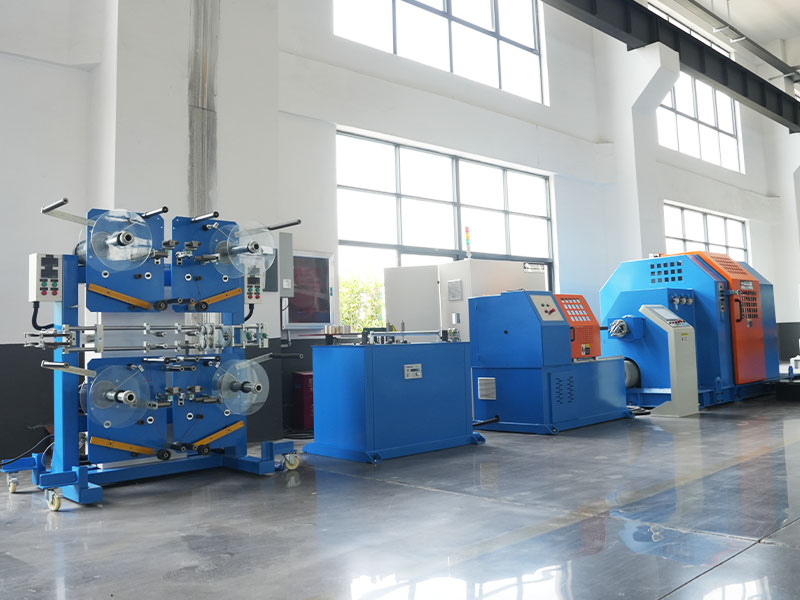

Estructura general de la máquina	Tome la línea central del modelo principal de un solo giro como un eje, la línea de producción de la recompensa a la recaudación se distribuye linealmente en una estructura de tipo dividido.
Morir	El molde se fija en el orificio del molde detrás del concentrador de alambre, con un diámetro exterior estándar del molde de 25.
Método Back Twist	La configuración estándar no tiene una función de giro posterior, pero una recompensa de giro posterior se puede personalizar para lograr la flexibilidad y la flexibilidad durante el cableado.
Relación de torsión de espalda	La configuración estándar no tiene una relación de giro posterior y el producto tiene tensiones internas. Se puede personalizar una recompensa de giro hacia atrás con una relación de two back-back que varía del 0% al 100%
Dirección	S/Z
Velocidad de rotación de una sola máquina de torsión	Max900rpm	Max750rpm	Max600rpm	Max400rpm
Rango de velocidad del cable	20-100	20-100	20-100	20-100
Tono retorcido de alambre	20-120	30-180	40-250	50-350
Precisión	Cuando se opera a una velocidad constante, la precisión del tono está dentro de ± 2.5 mm. Durante el proceso de inicio/parada, la precisión del tono está dentro de ± 4 mm.
Material en voladizo	Estructura de tubería de acero rectangular liviano y de baja resistencia al aire.
Potencia en voladizo	7.5kw	11kw	22kw	30kw
Freno de motor principal	Freno de disco neumático		Freno de disco hidráulico
Tipo de captán	No hay rueda giratoria de cable de gorra interno o externamente. En cambio, el cable se toma dinámicamente del diámetro acumulado en el carrete de recipiente. El codificador detecta la velocidad de línea de la máquina y proporciona control de retroalimentación de velocidad PID al motor de recogida.
Diámetro de la rueda de pez gordo	No
Potencia de captán	No
Levantamiento de carrete anfitriones	Palabra hidráulica elevación eléctrica
Método de ajuste de carrete	Carrete de recogida de tuerca de cono superior
Peso de carga de carrete	Max400kg	Max600kg	Máx1000 kg	Max1500 kg
Potencia de carrete de recogida	2.2kW ＋ Diferencial	3.7kW ＋ Diferencial	5.5kW ＋ Diferencial	7.5kW ＋ Diferencial
Disposición de posición del cable de recogida	0.75kw		2.2kw
Detección de corredor de material de pago	Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.
Tipo de tensión de pago	El estándar es ajustar la tensión moviendo o agregando/eliminando bloques de peso, y también se puede personalizar para ajustar la tensión utilizando un servomotor.
Tipo de tensión de recogida	La sección de recogida no tiene un mecanismo de fijación de tensión. En cambio, se logra la tensión del conjunto del cable después de la torsión estableciendo la tensión de cada carrete de pago.

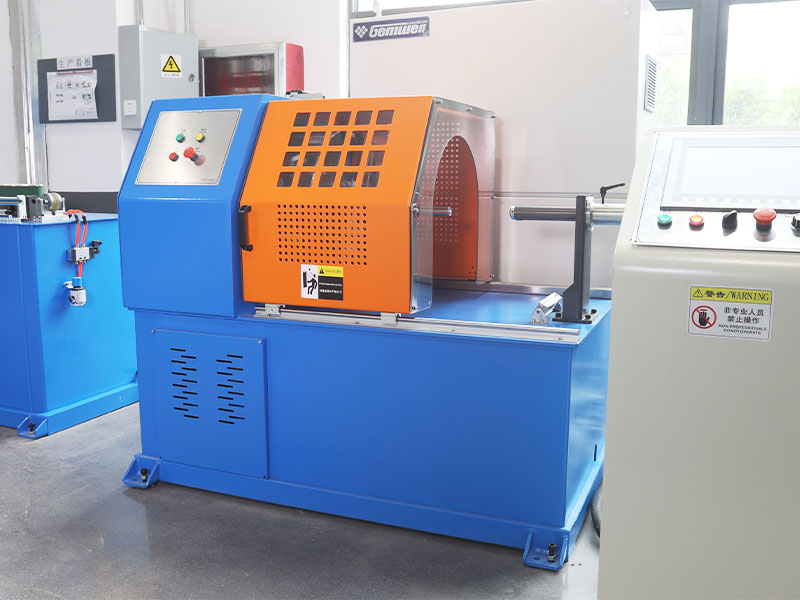

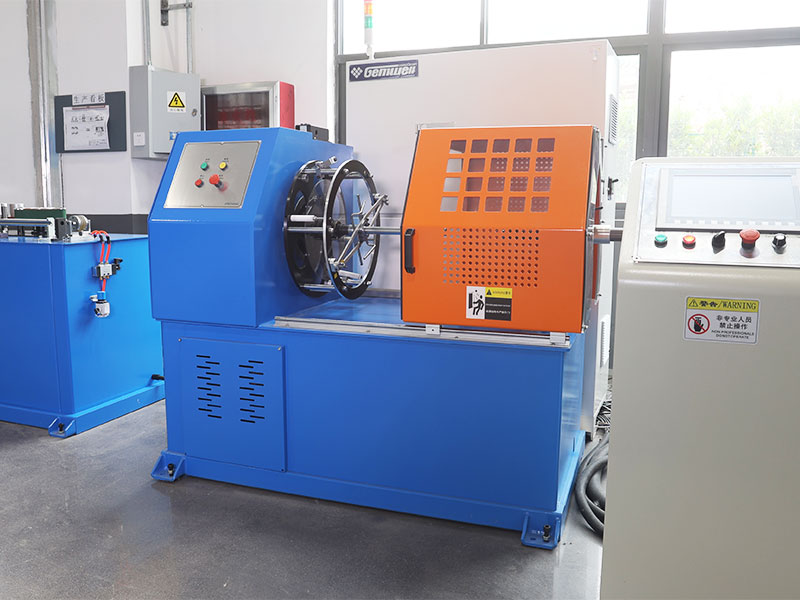

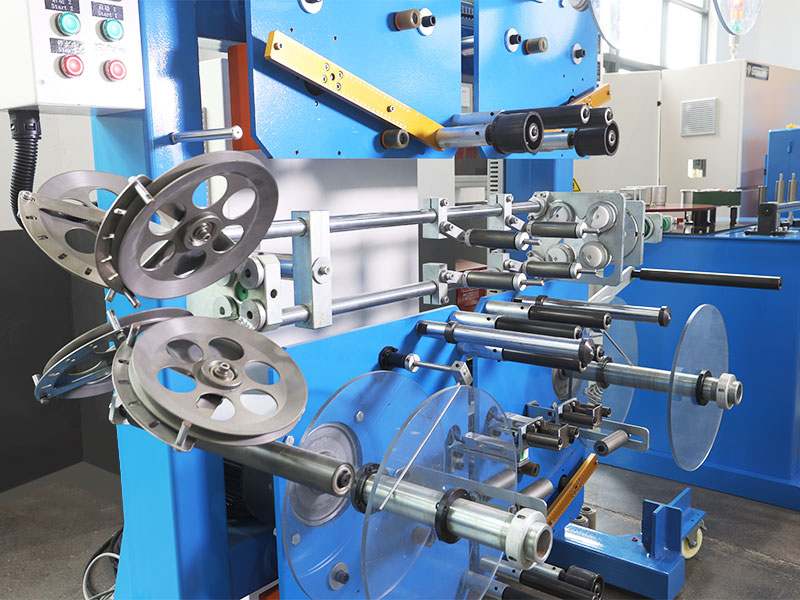

Material de cinta	Al, Mylar, cinta de algodón, tela no tejida
Diámetro exterior del carrete de cinta	Ø350		Ø450
Ancho de cinta	5-30 mm		8-40 mm
Agujero del carrete de cinta	50.8/76 Universal
Potencia de grabación	2.2kw		3.7kw
Velocidad de grabación	Max1800rpm		Max1500rpm
Unidades de tensión de grabación	Estándar para usar embrague de polvo magnético, el embrague de histéresis se puede personalizar.
Longitud de almacenamiento de tiras de grabación	400 mm, cambio de tira sin cortar el cable.
Inspección de rotura de tiras	Parada automática cuando la tira está a punto de agotarse y romperse
Tasa de superposición	0-50%, configuración del programa
Unidades de tensión longitudinales	Estándar para usar embrague de polvo magnético, el embrague de histéresis se puede personalizar.
Moho longitudinal	Se pueden personalizar tubos de envoltura de costuras y otros tipos.
Visualización de tensión	El estándar es sin pantalla de tensión. Tipo de comunicación Sensor de presión digital, alarma de desbordamiento de tensión y apagado automático se pueden personalizar.
Gestión de fórmulas	Un sistema de gestión de formulación personalizado permite datos como tensión, temperatura, diámetro extrínseco, tono, S/Z, distancia de devanado de línea y presión barométrica en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad	La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Detección de chispa	El probador de chispa se puede personalizar.
Estándares de potencia	El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.
