Máquina de torsión de par con giro hacia atrás para cable de datos Ethernet industrial de doble núcleo

Con el fuerte desarrollo de nuevos vehículos de energía en los últimos años, el equipo electrónico dentro del automóvil ha crecido, como el control del motor, los sistemas ABS, las bolsas de aire, las funciones inteligentes de IA, la electrónica multimedia, etc. De esta manera, la seguridad, la comodidad, la inteligencia, el ahorro de energía, la confiabilidad y la conveniencia de los automóviles pueden mejorarse, y se pueden reducir las emisiones. En consecuencia, existen requisitos aumentados en los sistemas de bus para garantizar la transmisión confiable de datos de comunicación entre las diversas unidades de control. En particular, la seguridad de los controles a través de sistemas de bus como los sistemas de redes de área del controlador (CAN) o Flexray es crucial y debe cumplir con las especificaciones de compatibilidad electromagnética. Como el núcleo de los portadores de transmisión de señal, los cables de datos automotrices tienen requisitos de calidad cada vez más altos: velocidad de transmisión de datos más rápida, rendimiento de retraso y tolerancia a fallas. La línea de fabricación de cable de datos automotrices adopta una estructura de cinta de par torcida, que puede lograr una velocidad de transmisión de datos rápida (Can Bus: 1Mbit/S; Flexray Bus: 10 Mbit/S), con retraso definitivo y alta confiabilidad. Dado que el par retorcido de cables de datos automotrices requiere principalmente la simetría de los cables de núcleo retorcido emparejado, y cuando el cable está experimentando transmisión de modo diferencial, convierte la señal de modo diferencial en un valor cuantificado estable de la señal de modo común, es decir, el valor LCL y el valor local. Además de eso, el control de la baja atenuación y la baja diferencia de eco también requiere una máquina estable y deseable de pares. Desde el establecimiento de la fábrica hace 20 años, Gemwell se ha centrado en el desarrollo de la investigación y la innovación de las máquinas torcidas. Gemwell Back Twist Par Twisting Machine para el cable de datos Ethernet industrial de núcleos dobles se ha convertido en la opción de buena reputación en el campo de los nuevos cables de datos de energía. La siguiente es una configuración convencional de 2 carretes de pago, los usuarios pueden aumentar el número de cabezas de envoltura de acuerdo con diferentes especificaciones de fabricación de cables. Dependiendo de la variedad de diámetros de alambre, las especificaciones y los tipos de consumo, recompensa y máquinas Capstan también se pueden personalizar y cambiar.

Consulta +

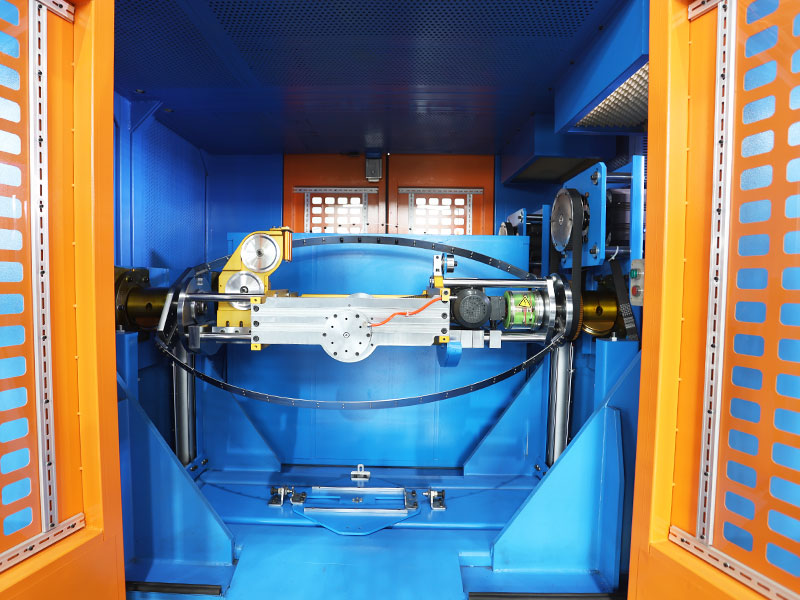

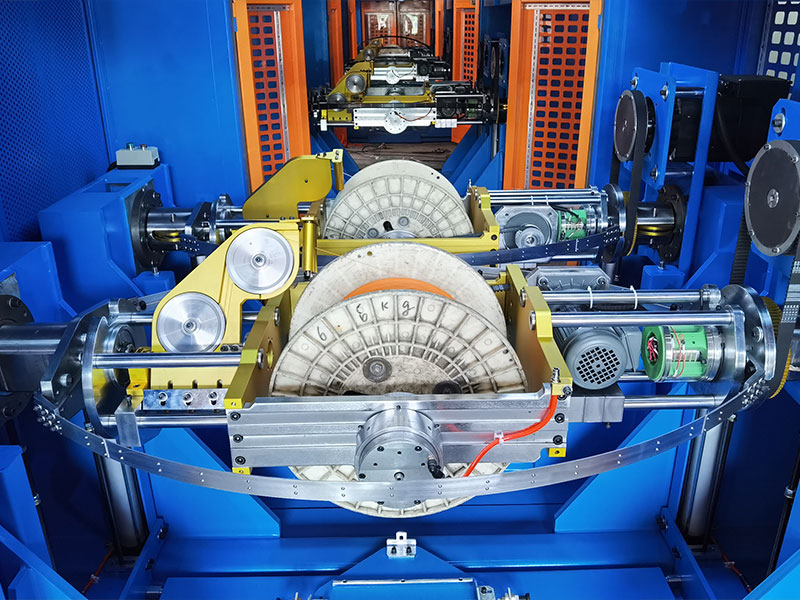

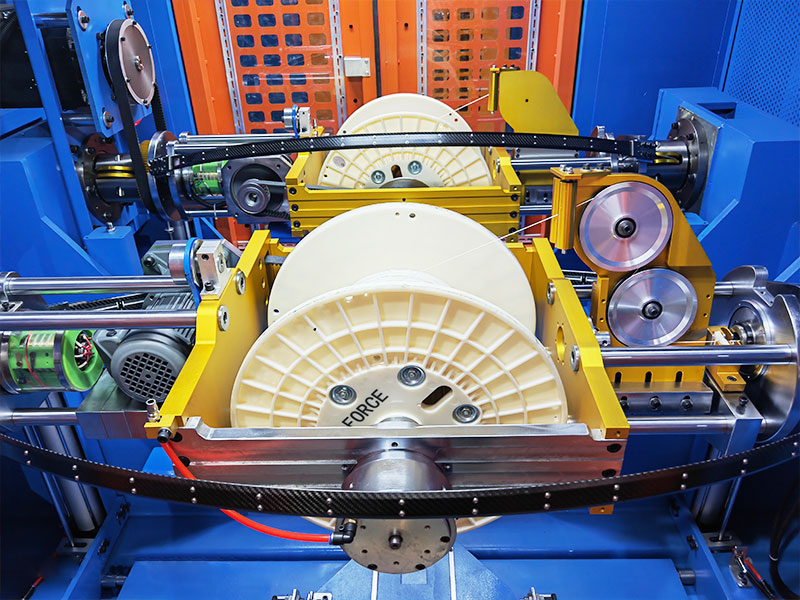

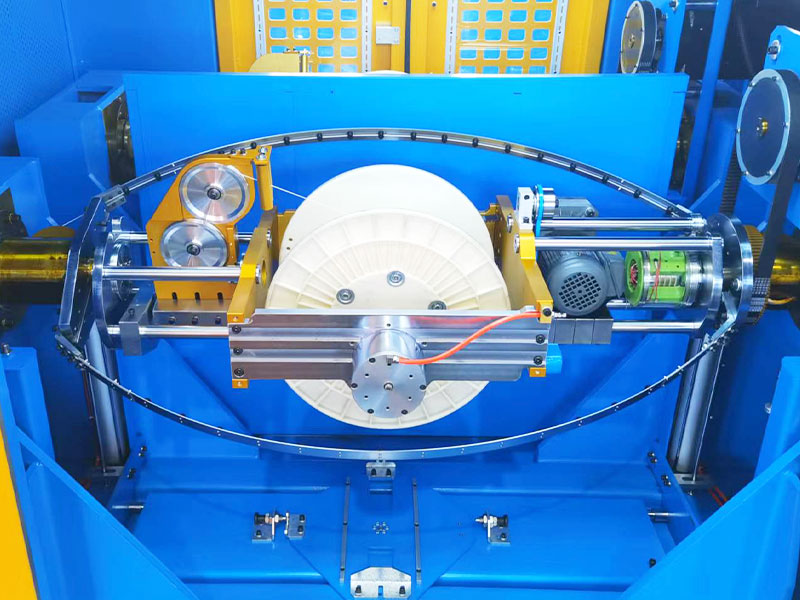

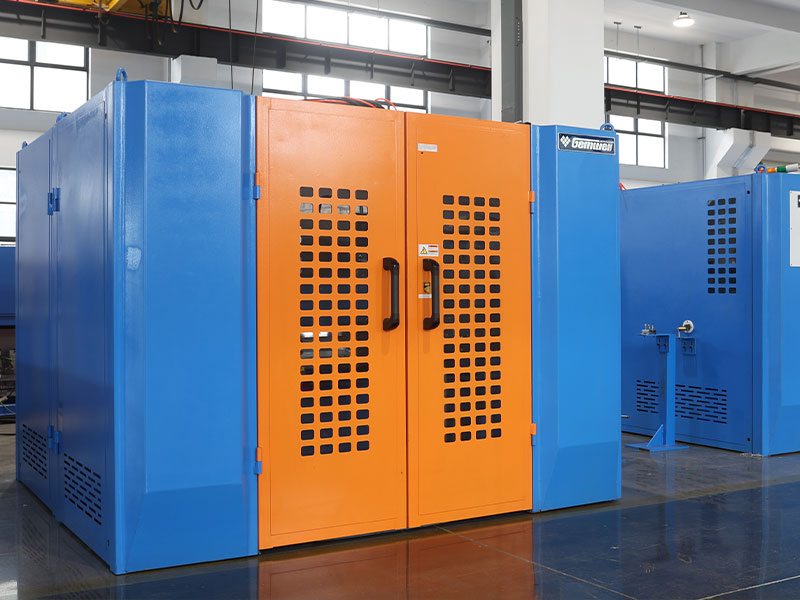

Estructura de pago	Recaudación horizontal de cuna de doble carrete hacia adelante y hacia atrás, recompensa sin eje sin cuna, recompensa de retroceso de doble tono de arco.

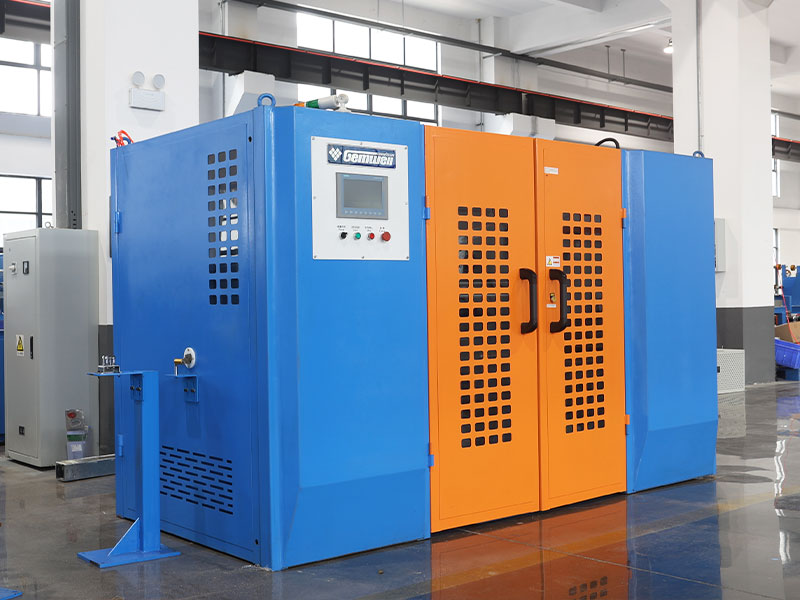

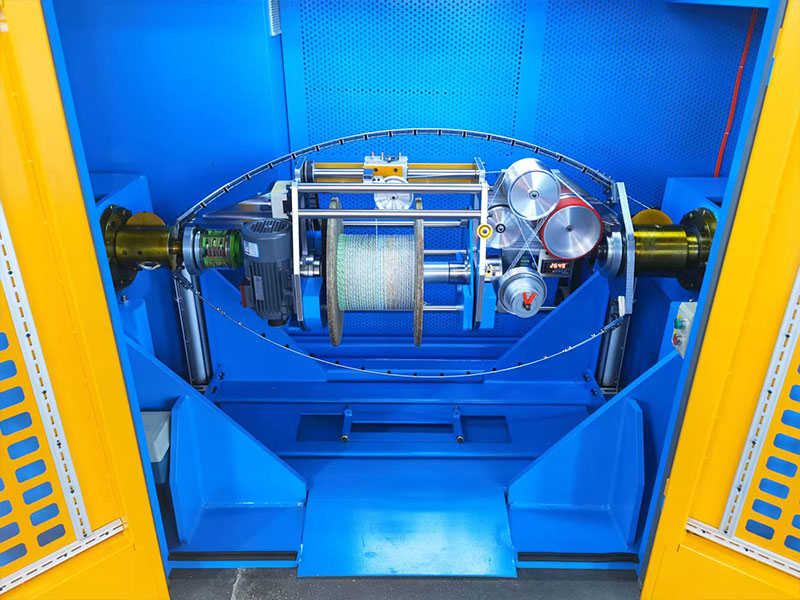

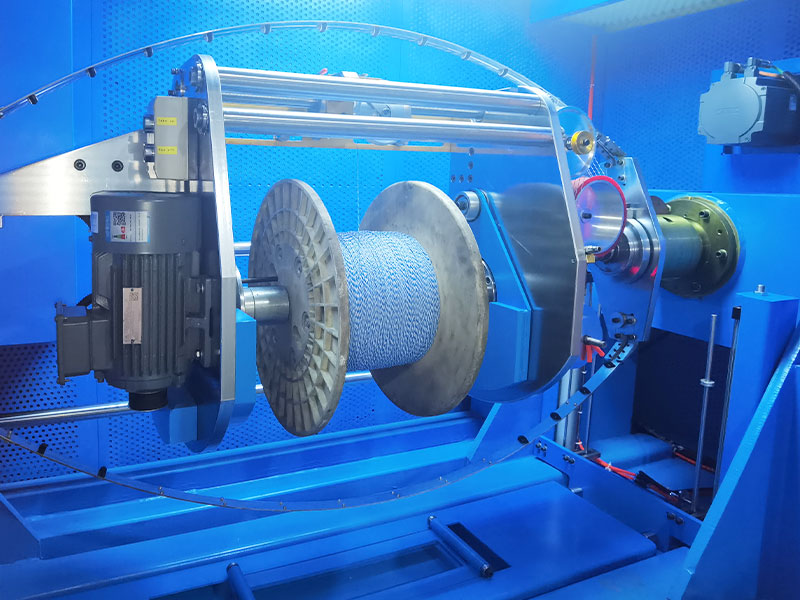

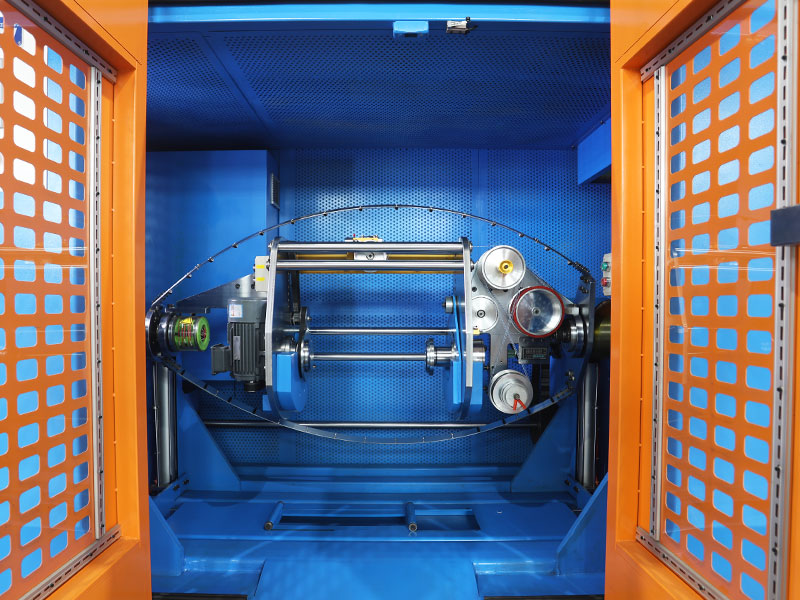

Estructura de recogida	Tomado sin eje sin cuna del portal horizontal, par de doble tono de arco que se extiende girando.

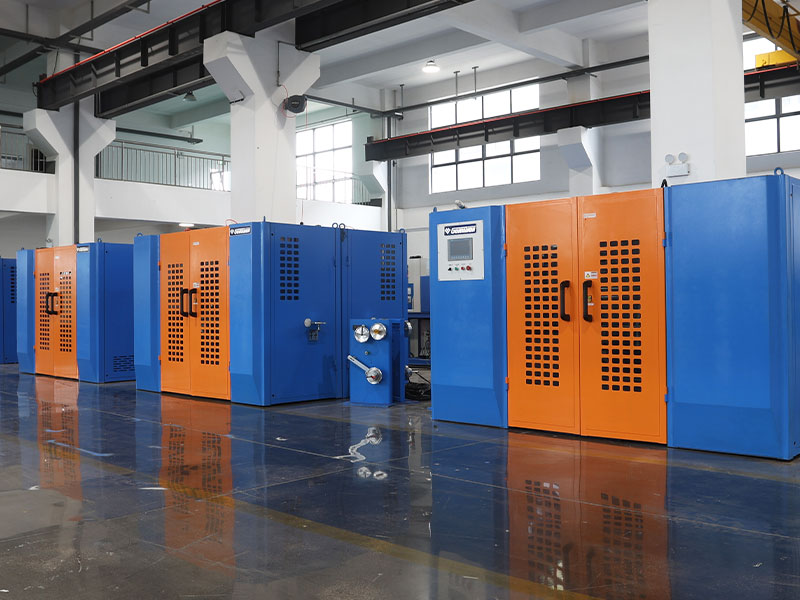

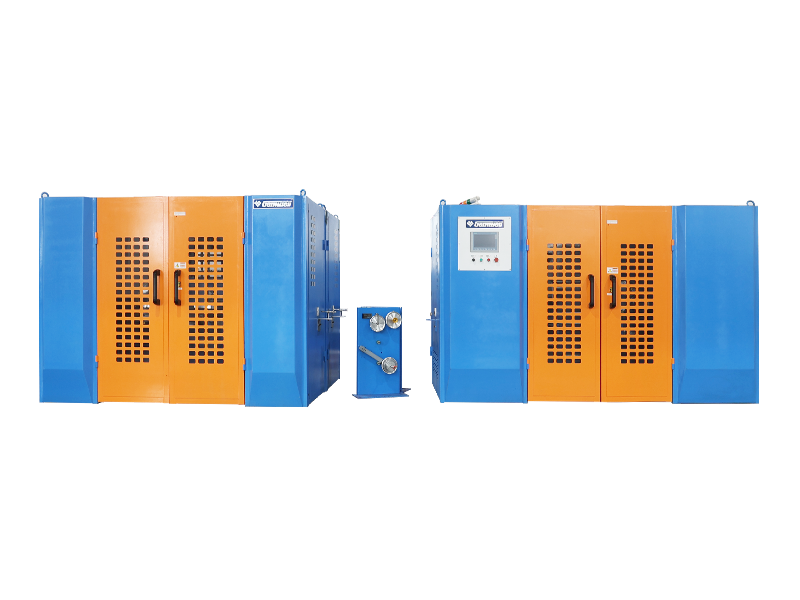

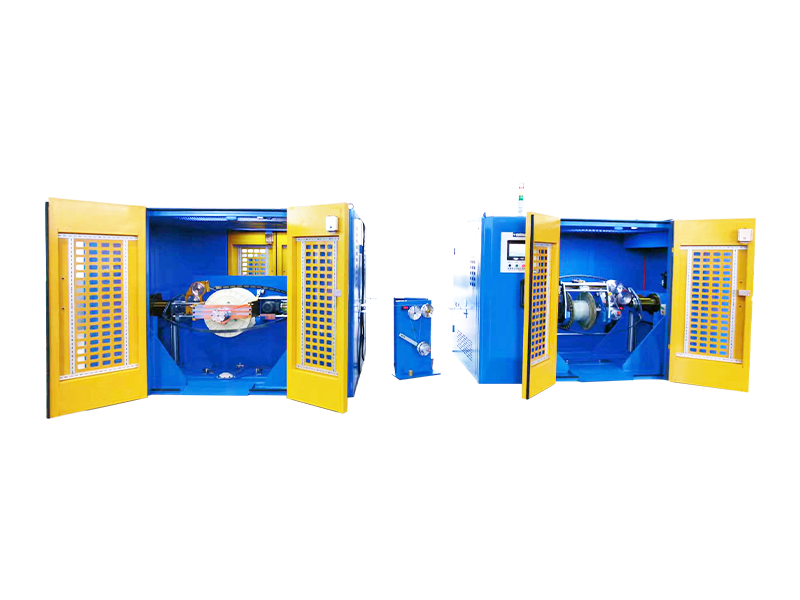

Estructura general de la máquina	Back Twist Day-Off y Stranding Trawe se organizan a lo largo de la línea central, con una estructura de tipo dividido. Los pagos se colocan consecutivos con puertas delanteras y traseras equipadas; El lugar y la recolección de carretes se pueden operar en la parte delantera de la máquina.
Tipo de alambre adecuado	Se utiliza principalmente para el cable LAN Cat5, Cat5e, Cat6a, Cat7, Cat8 y otros cables, pero también para otros cables de transmisión de señal que requieren pruebas eléctricas.
Especificación de cable de núcleo	Rango: Ø0.6-2.0 mm, más allá de este rango, se puede personalizar
Diámetro exterior del alambre randado	Rango: Ø1.2-4.0 mm, más allá de este rango se puede personalizar.
Morir	El tamaño estándar de OD del molde es 25
Método Back Twist	Lograr la torsión o la torcedura previa y la torcedura significa que los arcos de la máquina de pago y el par de torsión giran en direcciones opuestas; La pre-tisting se refiere a la misma dirección giratoria de la máquina de pago y el torcido del par, y se puede seleccionar en la pantalla táctil.
Relación torcedura/prewisting	0-120%, ajustable continuamente y sin paso, configurado en la pantalla táctil, control automático PLC, seguimiento automático de la velocidad de retorcimiento/retroceder.
Dirección	S/Z
Velocidad de rotación de pago	Máx2000 rpm/4000 TPM (sin carga). La velocidad de inicio real se establece de acuerdo con los requisitos de diferentes grados de alambre.
Velocidad de rotación	Modelo 500 MAX2000RPM/4000TPM (sin carga). Modelo 630 MAX1750RPM/3500TPM (sin carga). La velocidad de inicio real se establece de acuerdo con los requisitos de diferentes grados de alambre.
Rango de velocidad de alambre	La fórmula para calcular la velocidad de la línea es la velocidad de la ceño de lazo x 2 x Pitch / 1000 = m / min. El límite de velocidad máxima es de 100 m/min.
Tono retorcido de alambre	Rango óptimo: 5.0-50.0 mm, preciso para un lugar decimal, con un nivel continuo ajustable, seleccionable en la pantalla táctil.
Precisión	Precisión de tono ± 0.3 mm durante la producción de velocidad fija, ± 0.5 mm durante el inicio/apagado.
Material de proa	El material estándar utilizado es una tira de acero de 65 mn con ojales de cerámica, que se puede personalizar a un arco liviano de fibra de carbono.
Potencia de reverencia de pago	La configuración estándar es un 2-5.5kW motor inversor que también se puede personalizar para un servomotor.
Power de la proa de lazo	La configuración estándar para 500 recogidas es un motor inversor de 3.7kW/ para 630 asuntos es un motor inversor de 7.5kW, que también se puede personalizar para un motor de servomotor.
Frenado de arco	Frenos electromagnéticos
Tipo de captán	Se integra un capante de doble rueda en la cuna del portal para tomar
Diámetro de la rueda de pez gordo	Ø185, rodillo de aluminio de aluminio recubierto de goma de 5 grosor de 5 grados de aluminio dividido de aluminio dividido.
Potencia de captán	La configuración estándar es un motor inversor de 1.5kW, que también se puede personalizar para un motor de servomotor.
Especificación de pago	Modelo Ø500, compatible con Ø400, ruedas de herramientas ABS.
Especificación de recogida	El modelo Ø500 es compatible con Ø500. El modelo Ø630 es compatible con Ø500. Ruedas de herramientas de ABS
El agujero interno del carrete	El estándar es Ø56 mm, se pueden personalizar otros tamaños.

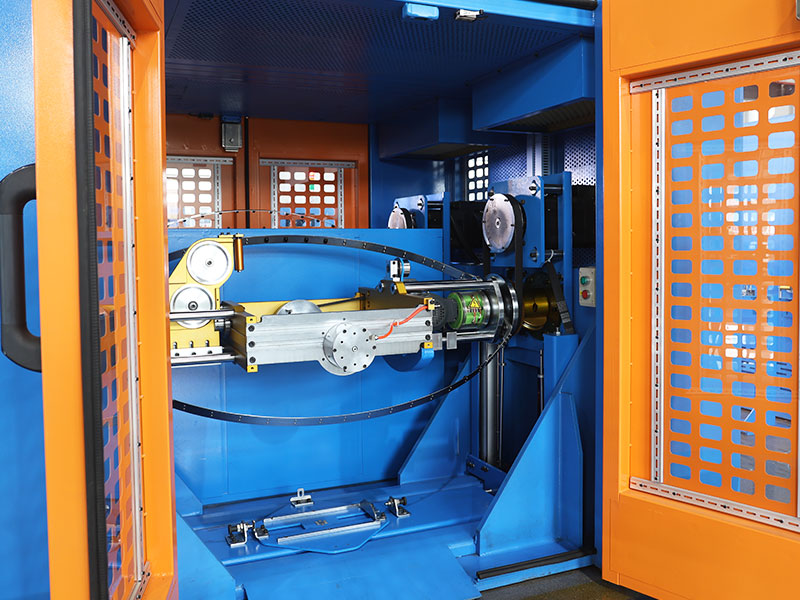

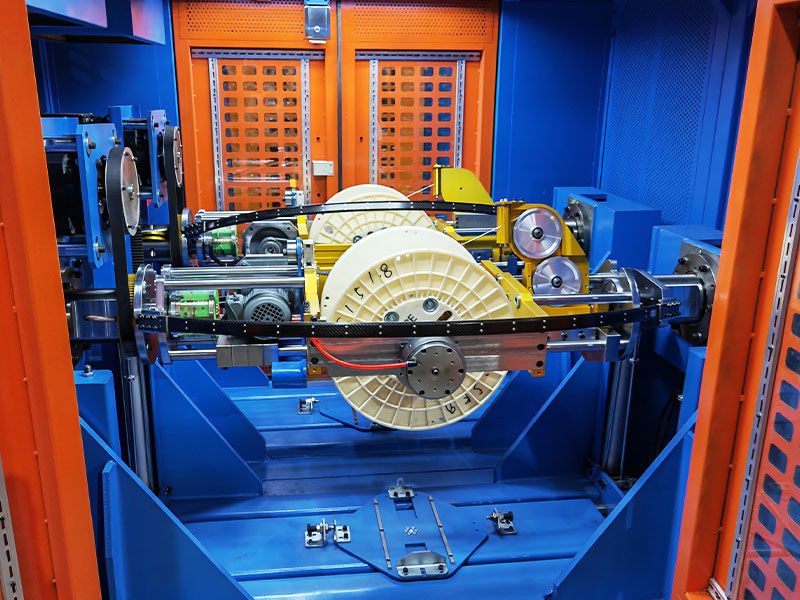

Elevación del huso de carrete	Levante eléctrico, carga de patinetas y descarga de carrete.
Método de ajuste de carrete	Potente carrete de apriete del conjunto de cilindros elásticos, fuerza de apriete> 200 kg, con protección automática, carrete de liberación neumática
Peso de carga de carrete	Max300kg
Potencia de carrete de pago	La configuración estándar es un motor reductor de engranajes de 2-0.75kW, que también se puede personalizar para un servomotor.
Potencia de carrete de recogida	La configuración estándar es un motor reductor de engranajes de 0.75kW, que también se puede personalizar para un servomotor.
Disposición de posición del cable de recogida	El estándar es 30 unidades de eje de traveres de varilla pulida, que se pueden personalizar para las filas de controlador de servo movimiento.
Potencia de disposición de la posición del cable	Se puede personalizar el controlador de servo movimiento de 0.2kW.
Detección de corredor de material de pago	Alarma y parada automática cuando el cable de núcleo está a punto de agotarse/alarma y parada automática cuando el cable está roto.

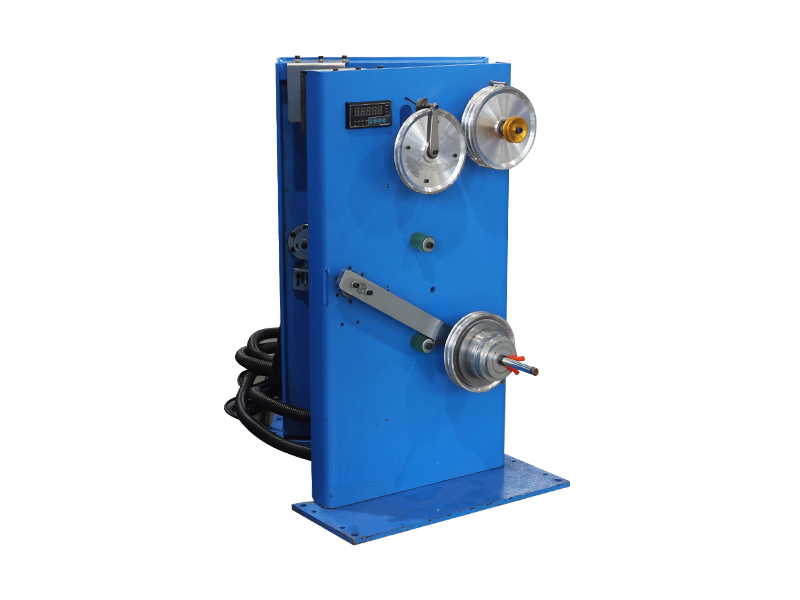

Tensión	El estándar es ajustar la tensión moviéndose o agregando pesos de equilibrio, PID controla la velocidad de recompensa o recaudación o personaliza para ajustar la tensión con un servomotor.
Rango de tensión de pago	3N-30N/0.3kg-3kg/300G-3000G
Rango de tensión de recogida	5N-50N/0.5kg-5kg/500G-5000G
Precisión de tensión	± 25g
Visualización de tensión	Tipo de comunicación Sensor de presión de pantalla digital, alarma de desbordamiento de tensión y apagado automático.
Gestión de fórmulas	Un sistema de gestión de formulación personalizado permite que los datos como tensión, temperatura, diámetro extrínseco, tono, s/z, distancia de devanado de cables y presión barométrica se alimenten en el PLC, lo que respalda la recopilación de datos e importación para la producción digital.
Protección contra la seguridad	La detección automática y la predicción de la temperatura /vibración /ruido /presión se pueden personalizar de acuerdo con el diseño estándar CE /CSA /UL.
Detección de chispa	Se puede personalizar para agregar un probador de chispa
Blindaje de remolque	La grabación longitudinal activa se puede agregar entre el pago y la recaudación.
Formación previa	Se pueden personalizar los pre-Twisters de alta velocidad entre la recompensa y la recaudación.
Relleno	Los pagos de energía de relleno se pueden personalizar entre el pago y la recaudación.
Estándares de potencia	El estándar es 380V/50Hz trifásico y la fuente de alimentación se puede personalizar para diferentes países y regiones.
Software inteligente	Personalizable para agregar el software "La mejor función de coincidencia automática de velocidad de producción" para lograr la eficiencia de producción y la calidad del producto al mismo tiempo.

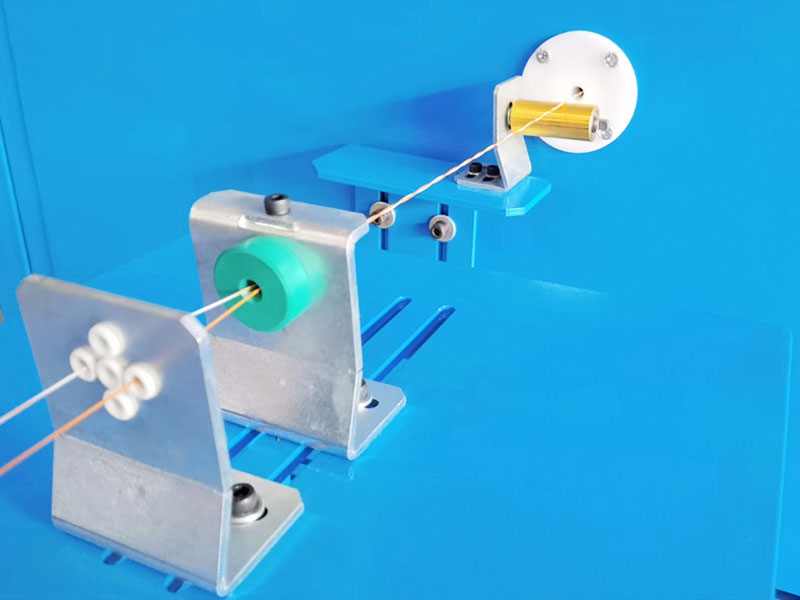

Dispositivo de aceite de cable de núcleo	Se puede personalizar y agregar un dispositivo de liquidación de cables de núcleo. El cable de núcleo aislante está recubierto con un aceite lubricante volátil para reducir la fricción durante la torsión del par de cables.
