¿Qué hace un cable SATA? Función, tipos y consejos

¿Qué hace un cable SATA? La respuesta directa

Un cable SATA (Serial ATA) tiene un propósito principal: crea un canal de comunicación de alta velocidad entre un dispositivo de almacenamiento, como una unidad de disco duro (HDD), una unidad de estado sólido (SSD) o una unidad óptica, y la placa base de una computadora. Sin este cable, su sistema no puede leer ni escribir en esos dispositivos de almacenamiento, lo que significa que no habrá sistema operativo, archivos ni computadora que funcione en ningún sentido práctico.

En realidad, existen dos tipos de cables SATA que funcionan juntos en cualquier configuración de almacenamiento: el cable de datos sata , que transmite señales de datos entre la unidad y la placa base, y el cable de alimentacion sata , que suministra energía eléctrica desde la unidad de fuente de alimentación (PSU) al propio variador. Ambos son esenciales: un disco con sólo uno de los dos conectados simplemente no funcionará.

La construcción física de estos cables (desde el espesor del aislamiento hasta la pureza del conductor) depende significativamente del proceso de fabricación detrás de ellos. Los cables SATA modernos se producen utilizando maquinaria extrusora de alambres y cables de precisión que aplica aislamiento uniformemente sobre los conductores de cobre, asegurando la integridad de la señal en toda la longitud del cable. Este detalle de fabricación no es baladí; Afecta directamente las velocidades de transferencia, la resistencia al calor y la durabilidad a largo plazo.

Cómo los cables SATA transfieren datos: el mecanismo técnico

SATA utiliza un método de transmisión en serie, lo que significa que los bits de datos se envían uno a la vez en un flujo continuo en lugar de en paralelo. Esta fue una desviación significativa del antiguo estándar PATA (Parallel ATA), que enviaba múltiples bits simultáneamente pero requería cables planos anchos y sufría interferencias cruzadas a velocidades más altas.

El cable de datos SATA contiene 7 pines y 3 conductores : dos pares de líneas de señal diferencial para transmitir y recibir datos, y tres líneas de tierra que reducen la interferencia electromagnética. La señalización diferencial significa que el cable envía la misma señal dos veces, una vez normalmente y otra invertida, y el dispositivo receptor compara las dos para filtrar el ruido. Este enfoque permite que los cables SATA funcionen de manera confiable a altas frecuencias sin los problemas de interferencia que plagaban los estándares más antiguos.

Comparación de velocidades de generación SATA

SATAIII, que opera en 6 Gb/s con un límite de rendimiento efectivo de alrededor de 600 MB/s , es el estándar actual utilizado en prácticamente todas las versiones de computadoras de escritorio y portátiles de consumo. El cable físico en sí es compatible con versiones anteriores en las tres generaciones (un cable SATA III puede conectar una unidad SATA I), aunque las velocidades se limitarán al máximo del dispositivo más lento.

Cable de alimentación SATA: qué hace y por qué es importante

El conector de alimentación SATA es un enchufe de 15 pines que suministra tres niveles de voltaje separados a la unidad conectada: 3,3 V, 5 V y 12 V . Cada voltaje cumple una función diferente dentro de los componentes internos del variador. La línea de 12 V alimenta principalmente el motor de las unidades de disco duro, haciendo girar los platos a 5400 o 7200 RPM. La línea de 5 V alimenta la placa lógica del variador y la electrónica de lectura/escritura. La línea de 3,3 V, introducida en la revisión del estándar SATA, es utilizada por algunos SSD modernos para sus circuitos controladores de bajo consumo.

El conector de alimentación SATA de 15 pines reemplazó al antiguo conector Molex de 4 pines utilizado en los sistemas PATA. Ofrece un perfil mucho más delgado, un enrutamiento más fácil dentro de una caja y la capacidad de transportar los tres niveles de voltaje simultáneamente a través de un solo conector. Un SSD típico de estilo portátil de 2,5 pulgadas solo se alimenta de la línea de 5 V y consume tan solo 1–3 vatios bajo carga , mientras que un disco duro de escritorio de 3,5 pulgadas que gira a 7200 RPM puede consumir hasta 8 a 10 vatios durante las operaciones de búsqueda, principalmente a través del riel de 12V.

La calidad del cableado dentro del cable de alimentación SATA (particularmente el calibre de los conductores de cobre y la consistencia del aislamiento) afecta la estabilidad del voltaje bajo carga. Aquí es donde los procesos de fabricación, como los utilizados en la producción de extrusoras de alambres y cables, se vuelven directamente relevantes para el rendimiento en el mundo real.

como Extrusora de alambres y cables La tecnología da forma a la calidad del cable SATA

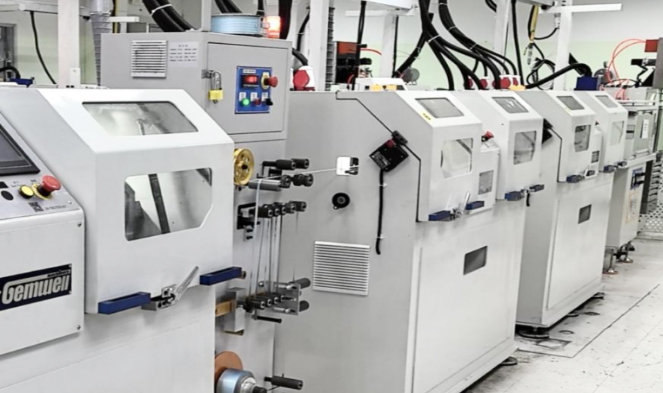

Cada cable SATA comienza su vida en una línea de extrusión. Una extrusora de alambres y cables es una máquina que fuerza material termoplástico fundido, más comúnmente PVC (cloruro de polivinilo), LLDPE (polietileno lineal de baja densidad) o FEP (etileno propileno fluorado), a través de una matriz alrededor de un conductor de cobre, creando un alambre recubierto consistentemente. Este no es un detalle secundario; La calidad de la extrusión determina la uniformidad del espesor del aislamiento, las propiedades dieléctricas, la resistencia a la temperatura y la resistencia del cable durante años de uso.

Específicamente en la producción de cables SATA, el extrusor de alambres y cables debe aplicar aislamiento a conductores muy finos con extrema precisión. Los cables de datos SATA suelen utilizar Conductores de 28 CAE para líneas de señal y Conductores de 26 AWG para líneas de tierra. En estos calibres, incluso una pequeña desviación en el espesor del aislamiento (digamos, 0,02 mm fuera de las especificaciones) puede cambiar las características de impedancia del cable y afectar la integridad de la señal en las frecuencias de 6 Gb/s que exige SATA III.

Qué afecta la calidad de extrusión en el cable terminado

• Control de impedancia: Los cables SATA están especificados para mantener una impedancia diferencial de 100 ohmios (±10%). Las inconsistencias de extrusión causan variaciones de impedancia que producen reflejos de señal y errores de datos.
• Constante dieléctrica: El material aislante elegido y la uniformidad con que lo aplica el extrusor de alambres y cables determina la rapidez con la que se propagan las señales a través del cable, lo que afecta directamente la latencia en el nivel de nanosegundos.
• Resistencia a la temperatura: El aislamiento de PVC extruido al espesor adecuado normalmente puede soportar temperaturas de -20 °C a 80 °C. Los puntos finos creados por una maquinaria extrusora mal calibrada provocan la rotura del aislamiento bajo el calor sostenido de una unidad cargada o del interior de una carcasa caliente.
• Vida flexible: como many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Adhesión de conductores: La temperatura y presión de extrusión adecuadas garantizan que el aislamiento se adhiera limpiamente a la cubierta del conductor sin espacios vacíos, lo que permitiría la entrada de humedad con el tiempo.

Los fabricantes de cables de alta gama utilizan sus líneas de extrusión de alambres y cables con pruebas de chispas en tiempo real y sistemas de medición de diámetro que verifican cada metro de alambre extruido en busca de defectos. Los cables SATA de consumo de marcas reconocidas suelen pasar por estos controles de calidad. Los cables ultrabaratos de proveedores desconocidos (que a menudo se venden al por mayor en línea) con frecuencia se saltan estos pasos, lo que da como resultado cables que funcionan bien inicialmente pero desarrollan errores intermitentes al cabo de 12 a 18 meses.

Cables SATA planos versus redondos: diferencias de construcción y cuándo importan

Los cables de datos SATA vienen en dos formatos físicos principales: planos (estilo cinta) y redondos. Ambos llevan la misma disposición de señal de 7 pines, pero su construcción interna y comportamiento práctico difieren considerablemente.

Cables SATA planos son el estilo predeterminado que se envía con la mayoría de las placas base. Los conductores se colocan uno al lado del otro y se encierran en una funda termoplástica plana, generalmente producida mediante un extrusor de cable y alambre de cable plano o un proceso de laminación. Son económicos de producir, se apoyan perfectamente en las superficies y son fáciles de colocar a lo largo de los bordes interiores de la carcasa de una PC. Sin embargo, tienen un radio de curvatura limitado: forzarlos a formar curvas cerradas puede torcer los conductores y causar degradación de la señal o daño físico al aislamiento en los puntos de tensión.

Cables SATA redondos o trenzados Tienen conductores aislados individualmente trenzados o agrupados dentro de una cubierta exterior redonda. Esta construcción proporciona una mayor flexibilidad, facilita el enrutamiento a través de canales de gestión de cables estrechos y ofrece un blindaje EMI marginalmente mejor debido a la disposición de par trenzado de los conductores de señal. Su fabricación cuesta más porque cada conductor debe pasar por una extrusora de alambre y cable por separado antes del ensamblaje.

Conectores en ángulo recto versus conectores rectos

Más allá de los planos y redondos, los cables SATA también vienen con conectores rectos o en ángulo recto (90 grados) en uno o ambos extremos. El conector en ángulo recto es especialmente útil cuando una unidad se monta cerca del panel lateral de una caja, donde un conector recto sobresaldría hacia afuera y potencialmente bloquearía el flujo de aire o impediría que el panel se cerrara. Los conectores en ángulo recto introducen una pequeña concentración de tensión mecánica en el punto de flexión, por lo que la calidad del cable (particularmente la robustez del sobremolde en la entrada del conector) se vuelve más importante en estas configuraciones.

Señales comunes de que un cable SATA está fallando

Los cables SATA fallan y lo hacen con más frecuencia de lo que la mayoría de la gente espera. Debido a que los síntomas de un cable defectuoso imitan fielmente los síntomas de una unidad defectuosa, con frecuencia se pasan por alto los cables durante la resolución de problemas. Saber qué buscar ahorra tiempo y evita reemplazos innecesarios de unidades.

• Detección de conducción intermitente: El BIOS o el sistema operativo ve la unidad a veces pero no otras. Este es un síntoma clásico de un conector de cable de datos SATA suelto o dañado que no hace contacto constante con las clavijas.
• Errores frecuentes de lectura/escritura: Las aplicaciones informan errores al acceder a archivos o el sistema operativo registra errores de disco en el visor de eventos. Si los diagnósticos SMART muestran que la unidad en sí está en buen estado, el cable es el siguiente sospechoso lógico.
• Caídas repentinas de rendimiento: Un SSD SATA III que normalmente lee a 500 MB/s de repente prueba a 150 MB/s. Esta velocidad coincide con el ancho de banda SATA I, una señal de que el enlace está negociando hasta el mínimo común denominador debido a errores de señal en un cable degradado.
• Unidades que hacen clic o no giran: Si bien estos generalmente indican un problema en la unidad mecánica, los problemas con el cable de alimentación pueden hacer que una unidad no reciba el voltaje adecuado para hacer girar su motor, produciendo síntomas similares.
• Fallos de arranque después de que el caso se mueve: Mover una PC hace que los cables se flexionen y se muevan. Un cable que estaba al límite de su funcionalidad puede perder el contacto por completo después de una sola reubicación.

La solución en todos estos casos es a menudo una Cable de repuesto de $3 a $8 , sin embargo, la gente suele pasar horas realizando diagnósticos en un disco en perfecto estado. Cambie siempre el cable primero cuando aparezcan problemas de almacenamiento repentinamente sin síntomas previos de desgaste de la unidad.

Cables SATA en diferentes aplicaciones de dispositivos

Si bien las PC de escritorio son el contexto más común para los cables SATA, la interfaz aparece en una amplia gama de hardware y los requisitos de los cables cambian según la aplicación.

Computadoras de escritorio

Los discos duros estándar de 3,5 pulgadas y los SSD de 2,5 pulgadas en las torres de escritorio utilizan conectores de alimentación y datos SATA de tamaño completo. Las placas base con formato ATX suelen proporcionar 4 a 8 puertos SATA , permitiendo múltiples unidades. Las placas HEDT (escritorio de alta gama) de alta gama pueden ofrecer hasta 12 puertos SATA para construcciones con uso intensivo de almacenamiento, como servidores NAS o estaciones de trabajo de edición de vídeo.

Computadoras portátiles

Las computadoras portátiles usan unidades de 2,5 pulgadas con la misma interfaz SATA, pero el cable suele ser una cinta muy corta, a veces de conexión directa, integrada en el conjunto del compartimento de la unidad. Los cables SATA no originales para portátiles deben fabricarse con especificaciones exactas de longitud y flexibilidad; en este caso, las propiedades de flexión de la cubierta del cable, determinadas en parte por la elección del material del alambre y del extrusor del cable, se vuelven críticas porque el cable soporta tensión cada vez que el chasis se flexiona durante el uso normal.

Servidores y dispositivos NAS

En entornos de servidores, los cables SATA deben cumplir estándares de durabilidad más altos porque se accede a las unidades de forma continua, a menudo las 24 horas del día, los 7 días de la semana. Los cables de calidad de servidor utilizan materiales aislantes más pesados ​​y conectores de bloqueo para evitar desconexiones accidentales. Algunas configuraciones empresariales utilizan eSATA (SATA externo) para conectar gabinetes de almacenamiento externos, una variante que utiliza un conector físico diferente pero el mismo protocolo de señalización, con cables blindados contra EMI externa y clasificados para tiradas más largas de hasta 2 metros frente al límite típico de 1 metro de los cables SATA internos.

Unidades ópticas y hardware especializado

Las unidades de DVD y Blu-ray también utilizan conexiones SATA estándar, al igual que algunas unidades de cinta y ciertos sistemas integrados industriales. El cable realiza la misma función en todos ellos: establecer una ruta de datos y suministrar energía. Las aplicaciones industriales a veces requieren cables con clasificaciones de temperatura más amplias, lo que significa que los fabricantes deben usar diferentes compuestos aislantes a través de sus líneas de extrusión de alambres y cables: materiales como el polietileno reticulado (XLPE) en lugar del PVC estándar, clasificado para funcionamiento continuo a 90 °C o más.

SATA frente a otras interfaces de almacenamiento: dónde encaja el cable en el panorama general

Comprender lo que hace un cable SATA también significa comprender dónde se ubica en relación con otras tecnologías de conexión de almacenamiento, particularmente ahora que las unidades NVMe y M.2 se han vuelto comunes.

Las unidades NVMe M.2 se conectan directamente a una ranura de la placa base y no requieren ningún cable separado: reciben señales de datos y energía a través del propio conector M.2. Esto los hace más rápidos y ordenados en una construcción administrada por cables. Sin embargo, los cables SATA siguen siendo muy relevantes porque Las unidades de disco duro siguen dominando el almacenamiento de gran capacidad y con un coste por terabyte. (Un disco duro de 20 TB cuesta actualmente una fracción de un SSD NVMe de 20 TB) y todos los discos duros utilizan la interfaz SATA. Los SSD SATA también siguen siendo populares como opciones de actualización asequibles en sistemas más antiguos que carecen de ranuras M.2.

Elegir el cable SATA adecuado: qué buscar

No todos los cables SATA son iguales. Dado que el cable en sí es barato en relación con las unidades que conecta (y el costo de la pérdida de datos por una falla en el cable), vale la pena elegir con cuidado. Esto es lo que debe evaluar:

Material y calibre del conductor

Busque cables que especifiquen conductores de cobre libre de oxígeno (OFC). El cable OFC tiene menos impurezas que el cobre estándar, lo que se traduce en una menor resistencia por unidad de longitud y una mejor transmisión de la señal. El conductor se pasa a través de una matriz para lograr el calibre AWG especificado, luego pasa a través de una extrusora de alambres y cables para recibir su recubrimiento aislante. Los cables que no especifican el tipo de conductor suelen estar fabricados con aluminio revestido de cobre (CCA), que tiene aproximadamente el 60 % de la conductividad del cobre y es más frágil bajo tensión de flexión.

Pestañas del conector de bloqueo

Los conectores SATA estándar no tienen mecanismo de bloqueo. Dependen únicamente de la fricción para permanecer en su lugar. En un sistema con vibración (cerca de un ventilador potente, en un vehículo o en cualquier aplicación móvil), esto es un riesgo real. Cables con un pestillo de bloqueo o clip de retención en el cuerpo del conector asegura mecánicamente la conexión y evita la desconexión accidental. Muchos cables premium incluyen esta función por un pequeño costo adicional.

Longitud del cable

La especificación SATA permite longitudes de cable de hasta 1 metro (aproximadamente 39 pulgadas) para cables internos. La mayoría de los sistemas prefabricados utilizan cables en el rango de 45 a 50 cm, que es suficiente para configuraciones de torre estándar. Hay cables más largos disponibles, pero introducen más resistencia y potencial de degradación de la señal, así que evite una longitud excesiva: utilice el cable más corto que llegue cómodamente desde el puerto de la placa base hasta la unidad sin tensión ni dobleces pronunciados.

Material de la chaqueta

La cubierta exterior del cable, aplicada mediante una extrusora de alambres y cables como capa de extrusión final en construcciones de cables multicapa, determina la flexibilidad, la resistencia a la temperatura y la resistencia química. Los cables estándar utilizan PVC, que es flexible y económico. Para entornos de alta temperatura (como servidores densos montados en bastidor o gabinetes industriales), busque cables con cubiertas LLDPE o FEP, que ofrecen mejor resistencia al calor y menor desgasificación: la liberación de vapores químicos que pueden contaminar los componentes electrónicos sensibles con el tiempo en gabinetes sellados.

Marca y Certificación

Los cables de marcas establecidas como Sabrent, StarTech, Rosewill y Monoprice utilizan líneas de fabricación con control de calidad consistente, incluida la medición del diámetro en línea durante la extrusión y pruebas de continuidad del 100% después del ensamblaje. Los cables genéricos sin identificación de marca omiten estos pasos. La certificación UL (para los mercados norteamericanos) y la marca CE (para los mercados europeos) indican que el cable cumple con los estándares mínimos de construcción y seguridad eléctrica.

como to Properly Connect and Route SATA Cables

La instalación correcta es tan importante como la calidad del cable. Un cable de alta calidad instalado descuidadamente no funciona mejor que uno barato.

1. Identifique los puertos SATA de su placa base. Por lo general, se encuentran a lo largo del borde derecho de la placa en los sistemas ATX, etiquetados como SATA0 a SATA5 o similar. Utilice primero los puertos con números más bajos; a menudo están conectados al controlador SATA principal, que proporciona el mejor rendimiento y soporte de prioridad de arranque.
2. Conecte el cable de datos. El conector de datos SATA tiene una muesca en forma de L, por lo que solo se puede insertar en una orientación. Presiónelo firmemente en el puerto de datos de la unidad hasta que sienta que asienta completamente. Si utiliza un cable de bloqueo, enganche el pestillo.
3. Conecte el cable de alimentación. El conector de alimentación SATA de 15 pines también tiene llave y solo se inserta en una dirección. Requiere más fuerza de inserción que el conector de datos debido al área de contacto más grande; aplique una presión constante y uniforme en lugar de balancear el conector, lo que puede doblar o agrietar la carcasa del conector.
4. Tienda el cable sin dobleces pronunciados. Mantenga un radio de curvatura de al menos 25 mm (aproximadamente 1 pulgada) en todos los puntos a lo largo del cable. Los cables planos son particularmente vulnerables a torcerse: si hay disponible un conector en ángulo recto, utilícelo cerca del extremo de la unidad para eliminar la curvatura en el punto de entrada del conector donde se originan la mayoría de las fallas.
5. Asegure el exceso de longitud del cable. Utilice bridas para cables o correas de velcro para atar el exceso de cable lejos de los ventiladores y las rutas de flujo de aire. Un cable SATA no asegurado puede quedar atrapado en las aspas de un ventilador, provocando daños en el cable y fallas en el ventilador.
6. Verifique en BIOS después del arranque. Después de la instalación, ingrese al BIOS/UEFI del sistema y confirme que la unidad aparece en la lista de dispositivos de almacenamiento. Si no es así, verifique ambas conexiones de cables antes de asumir un problema con la unidad o la placa base.

La cadena de fabricación detrás de cada cable SATA

Para comprender completamente qué hace un cable SATA y por qué es importante la calidad, es útil rastrear el proceso de producción que lo crea. Un único cable SATA pasa por múltiples etapas de fabricación antes de llegar a manos del fabricante de PC.

Comienza con una varilla de cobre, que se pasa a través de una máquina trefiladora hasta el calibre AWG objetivo. Luego, el alambre trefilado pasa a través de una extrusora de alambres y cables, donde se aplica aislamiento termoplástico. En una extrusora de un solo tornillo, el tipo más común en la fabricación de cables, el compuesto aislante se introduce en forma de gránulos en un barril calentado, se funde y se hace pasar a través de una cruceta que recubre el cable a medida que avanza. Las velocidades de línea para cables de calibre fino como 28 AWG generalmente funcionan a 100 a 600 metros por minuto , con el perfil de temperatura de la extrusora y la velocidad del tornillo cuidadosamente controlados para mantener un espesor de aislamiento constante.

Después de la extrusión, los conductores aislados se ensamblan, ya sea en posición plana para la construcción de cables planos o trenzados en pares para la construcción de cables redondos. Las configuraciones de par trenzado siguen tasas de torsión específicas (vueltas por unidad de longitud) para controlar la impedancia diferencial. Los conductores ensamblados pueden pasar luego a través de una segunda extrusora de alambres y cables para aplicar una cubierta exterior general.

La terminación del conector es la siguiente: los extremos del cable se cortan a medida, se pelan y se engarzan o sobremoldean con las carcasas de plástico del conector SATA. Luego se prueba todo el conjunto para detectar continuidad, cortocircuitos y, en algunos casos, características de impedancia de alta frecuencia utilizando equipos de reflectometría en el dominio del tiempo (TDR).

Todo este proceso, desde la línea de extrusión de alambres y cables hasta el cable terminado, se lleva a cabo en gran medida en instalaciones en China, Taiwán y, cada vez más, en Vietnam e India. La diferencia entre un cable de $2 y un cable de $7 generalmente radica en qué pasos de control de calidad se realizan y qué tan estrictamente se monitorea el proceso de extrusión de alambres y cables durante la producción.
