¿Cuánto dura un cable? Vida útil por tipo y aplicación

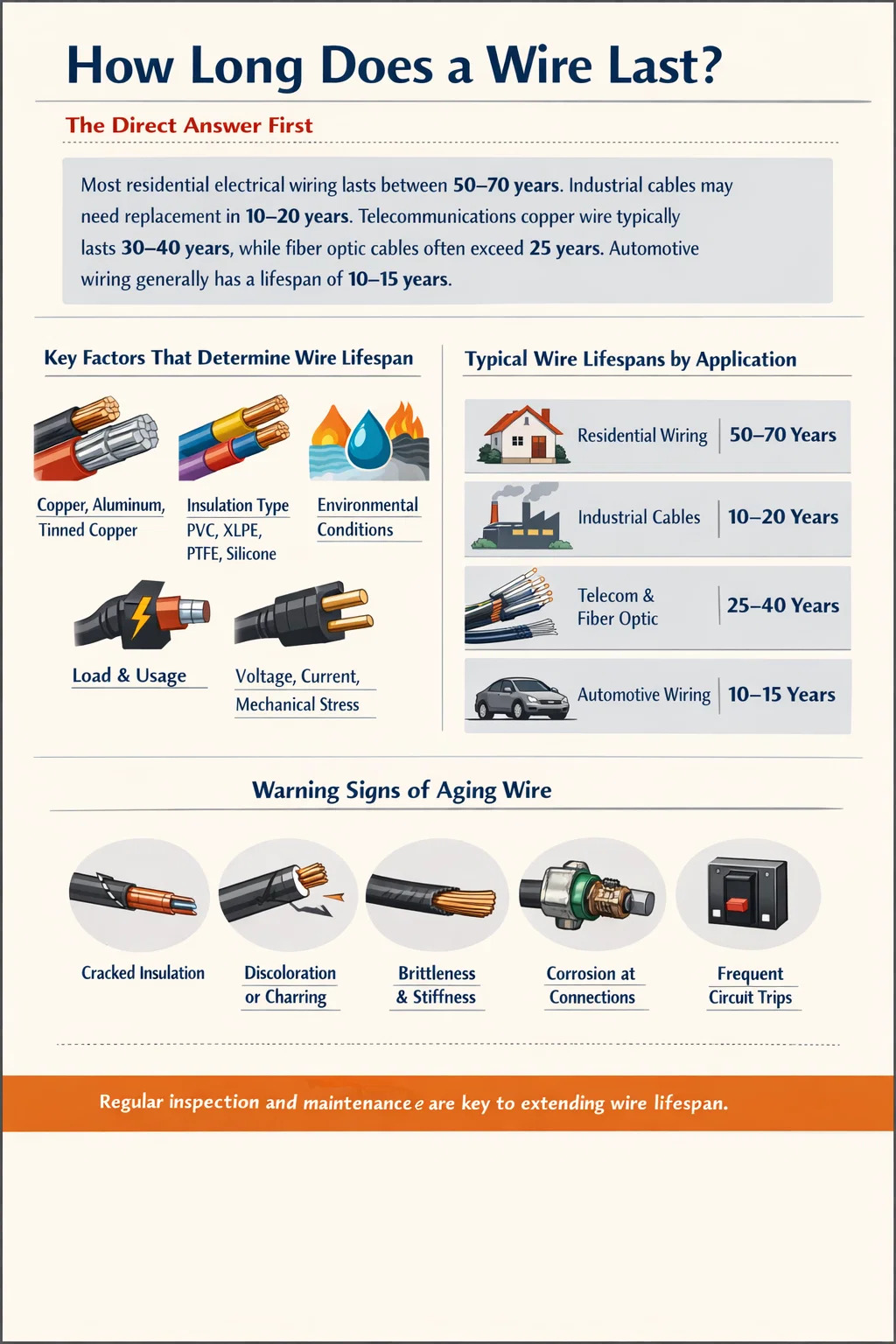

¿Cuánto dura un cable? La respuesta directa primero

La vida útil de un cable depende en gran medida de su material, tipo de aislamiento, entorno operativo y condiciones de carga, pero como punto de referencia práctico, la mayoría del cableado eléctrico residencial dura entre 50 y 70 años , mientras que los cables industriales en entornos exigentes pueden necesitar ser reemplazados en tan solo 10 a 20 años. Los cables de cobre para telecomunicaciones suelen seguir funcionando durante 30 a 40 años, mientras que los cables de fibra óptica pueden superar los 25 años con una degradación mínima. El cable diseñado para aplicaciones automotrices generalmente tiene una vida útil nominal de 10 a 15 años, aunque el rendimiento en el mundo real varía significativamente según el ciclo de calor, la vibración y la exposición a fluidos.

Estos números no son arbitrarios. Reflejan décadas de datos de campo, investigación en ciencia de materiales y estándares de ingeniería establecidos por organismos como el Código Eléctrico Nacional (NEC), IEC y UL. Comprender qué acorta o extiende la vida útil del cable es tan importante como conocer las cifras básicas, y esa comprensión comienza en la etapa de fabricación, específicamente en cómo una extrusora de alambres y cables da forma al aislamiento y el revestimiento que protegen al conductor durante toda su vida útil.

Factores clave que determinan la vida útil del cable

Ninguna variable determina cuánto durará un cable. Más bien, la vida útil es producto de múltiples factores que interactúan, cada uno de los cuales puede cambiar drásticamente la ventana de servicio esperada. Aquí hay un desglose de los más críticos:

Material conductor

El cobre sigue siendo el estándar de oro para los conductores eléctricos. Ofrece una excelente conductividad, resiste la corrosión mejor que muchas alternativas y mantiene la integridad estructural bajo ciclos térmicos. El alambre de cobre en un ambiente correctamente instalado y con clima controlado puede durar más de 100 años. — el director de orquesta rara vez falla; el aislamiento a su alrededor lo hace. El alambre de aluminio, utilizado a menudo en circuitos derivados residenciales en las décadas de 1960 y 1970, es más propenso a la oxidación en los puntos de conexión y se expande y contrae más dramáticamente con los cambios de temperatura, lo que contribuye a fallas en las conexiones que reducen la vida útil efectiva de 30 a 50 años en algunos contextos residenciales. Los conductores de cobre estañado y plateados, utilizados en aplicaciones marinas y de alta frecuencia respectivamente, ofrecen beneficios específicos de resistencia a la corrosión que extienden la vida útil en esos entornos específicos.

Material de aislamiento y revestimiento

El aislamiento es casi siempre el primer componente que se degrada. El PVC (cloruro de polivinilo) es el material aislante más utilizado a nivel mundial. El aislamiento de PVC estándar lleva una rango de temperatura nominal de -15°C a 70°C y normalmente muestra signos de fragilidad o agrietamiento después de 20 a 40 años en aplicaciones estándar. El polietileno reticulado (XLPE) ofrece una resistencia térmica superior (clasificada hasta 90 °C continuamente) y resiste el ataque químico mucho mejor que el PVC estándar. Los cables aislados con XLPE en instalaciones industriales o subterráneas suelen tener una duración de 30 a 40 años de servicio. El aislamiento de caucho de silicona, utilizado en entornos de alta temperatura como hornos o compartimentos de motores, puede soportar temperaturas de hasta 180 °C y conservar flexibilidad en un rango de temperatura más amplio, lo que le otorga una ventaja de nicho en entornos térmicos exigentes. El aislamiento de PTFE (teflón), utilizado en procesos aeroespaciales y químicos, puede soportar temperaturas de hasta 260 °C y tiene una inercia química que lo hace resistente a casi todos los disolventes industriales.

La calidad de la extrusión del aislamiento influye directamente en estos resultados. Una extrusora de alambres y cables que mantenga una temperatura de fusión precisa, una velocidad de línea constante y una presión uniforme en el troquel producirá aislamiento con un espesor de pared uniforme, un predictor clave tanto del rendimiento eléctrico como de la longevidad. Los puntos delgados en el aislamiento crean puntos débiles dieléctricos donde se concentra la tensión de voltaje, acelerando la ruptura.

Temperatura de funcionamiento

El calor es el principal enemigo del aislamiento de cables. La ecuación de Arrhenius, aplicada al envejecimiento del cable, muestra que por cada aumento de 10°C en la temperatura de funcionamiento por encima del máximo nominal, la vida útil del aislamiento se reduce aproximadamente a la mitad. Esto significa que un cable con capacidad para 40 años en servicio continuo a 70°C duraría teóricamente sólo 20 años si se operara rutinariamente a 80°C. Esta es la razón por la que la reducción térmica es una práctica de ingeniería estándar: los cables deben dimensionarse para que funcionen bien dentro de su temperatura nominal, no en su techo.

Exposición ambiental

La radiación ultravioleta degrada la mayoría de los plásticos. Los cables exteriores expuestos a la luz solar directa sin revestimiento estabilizado contra los rayos UV pueden presentar grietas en la superficie en un plazo de 5 a 10 años. La entrada de humedad en los haces de cables promueve la corrosión galvánica en las terminaciones y, en aplicaciones de energía de CA, actividad de descarga parcial. La exposición a productos químicos (aceites, disolventes, ácidos) puede atacar rápidamente el PVC estándar y requiere compuestos especiales como polietileno clorado (CPE) o elastómeros termoplásticos (TPE) para una vida útil adecuada. Mecánicamente, los ciclos repetidos de flexión, aplastamiento o daños por roedores pueden cortar los conductores mucho antes de que el aislamiento se degrade térmicamente.

Calidad de instalación

Incluso el cable de más alta calidad fallará prematuramente si se instala incorrectamente. Superar el radio de curvatura mínimo durante la instalación puede provocar microfisuras en el aislamiento o deformar el conductor. Los accesorios de conductos o bridas para cables demasiado apretados pueden crear puntos de tensión crónica. La terminación correcta (usar conectores con la clasificación adecuada, aplicar el torque correcto a las terminales y evitar la entrada de humedad en los puntos de empalme) puede duplicar o triplicar la vida útil en aplicaciones críticas para la conexión.

Vida útil del cable por tipo de aplicación

Las diferentes aplicaciones imponen exigencias radicalmente diferentes a los alambres y cables. La siguiente tabla resume las expectativas típicas de vida útil en las principales categorías:

Estas cifras asumen condiciones de funcionamiento estándar. El envejecimiento acelerado debido a sobrecargas, malas instalaciones o entornos hostiles puede reducir drásticamente cualquiera de estas vidas útiles (en algunos casos industriales, en un 50 % o más).

El papel de Extrusora de alambres y cables Calidad en el desempeño a largo plazo

La calidad de fabricación es uno de los determinantes más subestimados de la vida útil de los cables. Una extrusora de alambres y cables es la máquina que aplica aislamiento y revestimiento sobre el conductor desnudo, y su precisión determina directamente la integridad estructural del producto final.

Cómo la consistencia de la extrusión afecta la longevidad

El proceso de extrusión implica fundir un compuesto polimérico y forzarlo a pasar a través de una matriz para recubrir el conductor. Los parámetros críticos incluyen la temperatura de fusión, la velocidad del tornillo, la velocidad de la línea, la presión del cabezal y la velocidad de enfriamiento. Cualquier inestabilidad en estos parámetros produce defectos de aislamiento:

• Variación del espesor de la pared — La presión inconsistente del troquel hace que la pared aislante sea más gruesa en un lado y más delgada en el otro (excentricidad). Las paredes delgadas concentran el estrés eléctrico, reduciendo el voltaje de ruptura y reduciendo la vida dieléctrica.
• Vacíos e inclusiones — El gas atrapado durante la extrusión crea huecos en el cuerpo del aislamiento. En los cables de media y alta tensión, los huecos son lugares de actividad de descarga parcial: arcos eléctricos microscópicos que erosionan el aislamiento desde el interior. Un solo microhueco puede iniciar una falla en un cable subterráneo años antes del final esperado de su vida útil.
• Rugosidad y contaminación de la superficie. — En la producción de cables de alta tensión, las imperfecciones de la superficie en la interfaz conductor-aislamiento crean puntos de mejora del campo eléctrico. Una extrusora de alambres y cables con un filtrado inadecuado del polímero fundido permite una contaminación por partículas que tiene el mismo efecto.
• Grado de curado o reticulación. — Para cables XLPE, la reacción de reticulación debe controlarse cuidadosamente. El aislamiento insuficientemente curado carece de las propiedades térmicas y mecánicas del material totalmente reticulado, lo que provoca fluencia y deformación prematuras a temperaturas elevadas.

Los sistemas modernos de extrusión de alambres y cables abordan estas preocupaciones mediante el control de tornillos servoaccionados, la medición del espesor de la pared en tiempo real mediante medidor láser o escaneo de rayos X, retroalimentación de circuito cerrado para mantener la concentricidad del troquel y pruebas de chispas en línea para detectar perforaciones en el aislamiento inmediatamente después de la extrusión. Un fabricante que opera con equipos de extrusión obsoletos o con mal mantenimiento puede producir cables que parezcan conformes pero que tengan defectos latentes invisibles a la inspección visual estándar.

Extrusión de una sola capa frente a multicapa

Las construcciones de cables de alto rendimiento a menudo requieren coextrusión: la aplicación simultánea de dos o más capas de polímero en una sola pasada. Para cables XLPE de media tensión, esto normalmente significa una capa de blindaje del conductor, el aislamiento principal y una capa de blindaje de aislamiento aplicados simultáneamente. La adhesión de la interfaz entre estas capas es crítica: la delaminación en los límites de las capas crea espacios donde la humedad puede acumularse y pueden ocurrir descargas parciales. Una extrusora de alambres y cables diseñada para coextrusión triple debe mantener un equilibrio de presión preciso en los tres flujos de polímero. El desequilibrio de presión hace que una capa contamine a otra en la interfaz, creando defectos de inclusión que las pruebas estándar de productos terminados pueden no detectar hasta que hayan pasado años de servicio.

Señales de advertencia de que un cable está llegando al final de su vida útil

Identificar el cable envejecido antes de que falle previene daños al equipo, incendios y riesgos de seguridad. Los siguientes síntomas indican que se debe considerar seriamente la inspección o el reemplazo:

• Agrietamiento o agrietamiento de la cubierta aislante. — Las grietas superficiales que aparecen incluso sin flexionarse indican una degradación avanzada del polímero. Una vez que el agrietamiento es visible, es posible que el aislamiento haya perdido una rigidez dieléctrica significativa.
• Decoloración o carbonización — El color amarillento del aislamiento de PVC blanco o gris indica una exposición prolongada al calor. La decoloración marrón o negra cerca de las terminaciones sugiere un sobrecalentamiento sostenido en los puntos de conexión.
• Fragilidad o rigidez — El aislamiento que se agrieta o se descascarilla cuando se dobla suavemente ha perdido su contenido de plastificante por migración o evaporación. Esto es especialmente común en cables de PVC antiguos en ambientes calurosos.
• Mayor deriva de la resistencia del aislamiento — En los programas de mantenimiento industrial, las pruebas periódicas con megaóhmetro rastrean la resistencia del aislamiento a lo largo del tiempo. Una tendencia constante a la baja indica que la entrada de humedad o la degradación del aislamiento avanzan hacia una eventual falla.
• Corrosión en las terminaciones — Los depósitos de óxido verde o blanco en los puntos de los conectores, particularmente en conductores de aluminio o estañados, aumentan la resistencia de contacto y generan calor, acelerando una mayor degradación en un ciclo de autorrefuerzo.
• Disparo repetido de la protección del circuito. — Las interrupciones por falla a tierra (GFI) o la protección contra sobrecorriente que se activa sin una razón de carga clara pueden indicar el desarrollo de una falla del aislamiento entre los conductores o a tierra.
• Olor a quemado durante el funcionamiento. — Cualquier olor persistente a quemado proveniente de rutas de cables, paneles o equipos debe provocar un apagado e inspección inmediatos. La pirólisis del aislamiento tiene un olor acre distintivo que no es sutil una vez en marcha.

Cómo extender la vida útil del cable en servicio

Para cables instalados que ya están en servicio, varias estrategias pueden extender significativamente la vida útil confiable:

Gestión Térmica

Evitar que las rutas de cable experimenten temperaturas elevadas sostenidas es la medida de mantenimiento de mayor impacto. En los cuadros eléctricos, asegúrese de que la ventilación no esté obstruida. En bandejas de cables industriales, siga estrictamente las pautas del factor de llenado: una bandeja superpoblada atrapa el calor generado por múltiples conductores y puede elevar las temperaturas de funcionamiento por encima de los límites nominales para todos los cables del haz. Reducir la carga en un circuito antiguo, incluso en un 20 %, puede reducir drásticamente la tasa de degradación restante.

Protección mecánica

Los cables expuestos al tránsito peatonal, movimiento de vehículos o contacto mecánico repetido deben protegerse con conductos, rampas para cables o fundas protectoras. Para instalaciones al aire libre, un conducto resistente a los rayos UV o una envoltura de cable aplicada a un cable viejo con un revestimiento estabilizado a los rayos UV puede agregar años de servicio al retardar una mayor degradación de los rayos UV. En aplicaciones flexibles (brazos robóticos, transportadores de cables), la sustitución de cables de forma proactiva basándose en el recuento de ciclos de flexión en lugar de la inspección visual únicamente es una práctica estándar.

Mantenimiento de terminación

Los puntos de conexión son estadísticamente el sitio de inicio de fallas más común. El reapriete periódico de terminales y tornillos terminales a valores específicos, particularmente para conductores de aluminio que se deslizan bajo presión sostenida, previene las conexiones de alta resistencia que se sobrecalientan y aceleran la degradación del aislamiento. La aplicación de un compuesto antioxidante adecuado a las terminaciones de aluminio antes de la conexión y el sellado contra el ingreso de humedad reduce sustancialmente las fallas relacionadas con la corrosión.

Pruebas periódicas

Para circuitos críticos y cables de media tensión, un programa de pruebas programado detecta el deterioro antes de que falle. Los métodos comunes incluyen:

• Prueba de megóhmetro (resistencia de aislamiento) — Se realiza anualmente en circuitos críticos. Los valores inferiores a 1 MΩ por kV de tensión de funcionamiento indican preocupación; las tendencias son más importantes que cualquier medición individual.
• Prueba de descarga parcial — Detecta huecos internos y defectos de aislamiento en cables de media y alta tensión sin necesidad de energizar el cable hasta que falle. Este método está cada vez más disponible como servicio móvil para subestaciones y plantas industriales.
• Reflectometría en el dominio del tiempo (TDR) — Envía un pulso de señal por un cable y analiza reflexiones para localizar cambios de impedancia causados por defectos, entrada de humedad o secciones aplastadas. Particularmente efectivo para la localización de fallas en cables subterráneos.
• Inspección termográfica — Las cámaras infrarrojas identifican puntos calientes en las terminaciones, conductores sobrecargados y conexiones deterioradas durante el funcionamiento normal, sin apagar el sistema.

Selección del compuesto aislante: lo que procesa el extrusor de cables y alambres es tan importante como la máquina misma

Al especificar o adquirir alambres y cables, comprender el compuesto aislante es tan importante como conocer el tamaño del conductor. El compuesto determina la temperatura nominal, la resistencia química, la flexibilidad y el comportamiento de envejecimiento. A continuación se muestra una comparación de los materiales aislantes más comunes procesados por sistemas extrusores de alambres y cables:

Cada uno de estos compuestos requiere una extrusora de alambre y cable calibrada para su reología de fusión específica. El PTFE, por ejemplo, requiere extrusión de ariete en lugar de extrusión de tornillo convencional porque no se funde en un fluido viscoso de la misma manera que lo hace el PVC o el XLPE. Los compuestos de EPR y silicona requieren un cuidadoso perfil de temperatura para evitar la vulcanización prematura en el cilindro. La máquina y el material deben coincidir: utilizar una configuración de extrusora incorrecta para un compuesto determinado es una de las formas más rápidas de producir cables con una vida útil reducida.

Estándares regulatorios que definen las expectativas de vida útil de los cables

La vida útil de los cables no es un fenómeno puramente físico: también es un fenómeno regulatorio. Los organismos de normalización definen umbrales mínimos de rendimiento que el cable debe cumplir en el momento de su fabricación, y muchos también definen protocolos de prueba de envejecimiento acelerado que simulan años de servicio en días o semanas.

• CEI 60502 — Cubre cables de alimentación con aislamiento extruido con clasificación de 1 kV a 30 kV, incluido el diseño, las pruebas y los espesores mínimos de pared de aislamiento que determinan la vida eléctrica y mecánica.
• UL 44 y UL 83 — Normas norteamericanas para cables con aislamiento termoestable y termoplástico, respectivamente. Estos estándares definen la temperatura nominal, el voltaje y las pruebas específicas (incluidas las pruebas de envejecimiento en horno, flexión del mandril y aplastamiento) que los cables deben pasar antes de ser incluidos en la lista.
• ICEA S-93-639/NEMA WC74 — Cubre cables de alimentación blindados de 5 kV a 46 kV e incluye protocolos de prueba de envejecimiento térmico diseñados para validar una vida útil esperada de 30 a 40 años en condiciones nominales.
• SAE J1128 y J1291 — Normas de cables para automóviles que especifican clases de clasificación de temperatura y rendimiento de envejecimiento por calor para aplicaciones de mazos de cables.
• MIL-DTL-27500 — Especificación militar para cableado aeroespacial, que exige pruebas de vida útil aceleradas, resistencia a la abrasión y resistencia térmica que se traducen en expectativas de servicio de aeronaves de 20 a 30 años.

Cumplir con estos estándares requiere no sólo los materiales adecuados sino también procesos de fabricación constantemente controlados. Un sistema extrusor de alambres y cables con integración de control estadístico de procesos (SPC), que registra continuamente los parámetros clave del proceso y activa alertas cuando se salen de los límites de control, brinda a los fabricantes el registro de documentación necesario para demostrar el cumplimiento de los estándares y respaldar las reclamaciones de vida útil.

Cuándo reemplazar el cable en lugar de repararlo

La decisión entre la reparación y el reemplazo completo es una de las decisiones más importantes desde el punto de vista económico en la gestión de activos de cable. Varios factores abogan claramente por el reemplazo completo en lugar de la reparación localizada:

• Cuando la falla de aislamiento es distribuida, no localizada — Si las pruebas de resistencia de aislamiento revelan una disminución general gradual en lugar de un único punto de falla, todo el cable ha envejecido uniformemente. En este caso, eliminar una falla resuelve un punto débil y deja a docenas de otros en igual riesgo. El reemplazo completo es la única opción racional.
• Cuando el cable ha excedido su vida útil de diseño — Un cable instalado en 1975 ha brindado 50 años de servicio. Aunque hoy parece funcional, funciona con tiempo prestado. El costo de una falla no planificada (tiempo de inactividad de la producción, riesgo de incendio, daños al equipo) generalmente excede con creces el costo de reemplazo planificado.
• Cuando los requisitos de la solicitud han cambiado — Los voltajes más altos, el aumento de cargas o los cambios en las condiciones ambientales (nuevos productos químicos en el piso de una fábrica, nuevas rutas de HVAC, exposición prolongada al aire libre) pueden significar que la especificación del cable existente ya no es adecuada, independientemente de su condición física.
• Cuando los costos de acceso son altos — En tendidos de cable subterráneos o empotrados donde se requiere excavación o apertura estructural para acceder al cable, el reemplazo durante una ventana de mantenimiento ya abierta es casi siempre más rentable que una reparación futura después de una falla.

Por el contrario, la reparación es apropiada cuando el daño está claramente localizado: una sola muesca mecánica, una falla en la terminación, un punto de daño por roedor en un cable que de otro modo estaría en buen estado y cuya vida útil restante y resistencia del aislamiento se encuentran dentro de las especificaciones. Una reparación ejecutada correctamente con materiales de empalme termorretráctiles o en frío, correctamente instalados, puede restaurar el circuito a su vida útil completa en ese punto sin comprometer el cable circundante.

Preguntas frecuentes sobre la vida útil del cable

¿El cable sin usar todavía envejece?

Sí. El aislamiento de polímero sufre degradación química independientemente de si fluye corriente eléctrica. La exposición a los rayos UV, el calor y la oxidación se producen independientemente de la carga eléctrica. El alambre almacenado en condiciones difíciles (altas temperaturas, exposición a los rayos UV o contacto con productos químicos reactivos) puede degradarse significativamente durante el almacenamiento. El alambre almacenado en interiores en condiciones frescas, oscuras y secas conservará sus propiedades durante muchos años.

¿Cómo afecta el agua la vida útil del cable bajo tierra?

El agua es el principal mecanismo de envejecimiento de los cables de media tensión enterrados directamente y instalados en conductos con aislamiento XLPE. La formación de árboles en agua, un fenómeno en el que las moléculas de agua bajo estrés de voltaje de CA forman canales dendríticos microscópicos a través del aislamiento, reduce gradualmente la rigidez dieléctrica. Los cables instalados en ambientes húmedos sin XLPE retardante de árboles (TR-XLPE) pueden fallar en tan solo 15 a 20 años , frente a 30 a 40 años para los equivalentes TR-XLPE. Para el entierro directo en áreas con niveles elevados de agua subterránea, especificar el aislamiento TR-XLPE es la recomendación de ingeniería estándar.

¿Existe alguna manera de probar la vida útil del cable sin retirarlo del servicio?

Varios métodos de prueba no destructivos permiten la evaluación in situ. La medición de la resistencia del aislamiento (prueba con megaóhmetro) proporciona una instantánea de la condición actual del aislamiento. Las pruebas de índice de absorción dieléctrica (DAR) y de índice de polarización (PI) brindan información adicional sobre el contenido de humedad y la calidad del aislamiento. Para cables de media tensión, las pruebas de descarga parcial de muy baja frecuencia (VLF) pueden identificar la degradación avanzada sin forzar el cable hasta el punto de fallar. Estos métodos no pueden predecir la vida útil restante con precisión, pero proporcionan información basada en riesgos para guiar las decisiones de mantenimiento.

¿El calibre del cable afecta la vida útil?

Indirectamente, sí. Un conductor del tamaño correcto para la carga que transporta funciona a menor temperatura, lo que prolonga la vida útil del aislamiento. Un conductor de tamaño insuficiente, que transporta corriente por encima de su capacidad nominal, se calienta más, acelerando el envejecimiento del aislamiento al ritmo descrito por la relación de Arrhenius. Hacer funcionar consistentemente un conductor al 110% de su corriente nominal puede reducir la vida útil del aislamiento entre un 30 y un 50%. en comparación con una operación de tamaño adecuado.

¿Cómo afecta la calidad de una extrusora de alambres y cables al cliente final?

El cliente final que compra cable terminado rara vez tiene visibilidad del equipo de producción utilizado para fabricarlo. Sin embargo, el cable fabricado en una extrusora de cables y alambres de alta precisión con monitoreo de calidad en línea exhibirá un espesor de pared de aislamiento más consistente, menos defectos internos y propiedades compuestas más uniformes que el cable producido en equipos de menor precisión. Especificar cables de fabricantes con sistemas de gestión de calidad verificables (certificación ISO 9001, listado UL, pruebas de terceros independientes) proporciona una garantía significativa de que el cable se produjo con equipos y procesos capaces de ofrecer la vida útil nominal.
